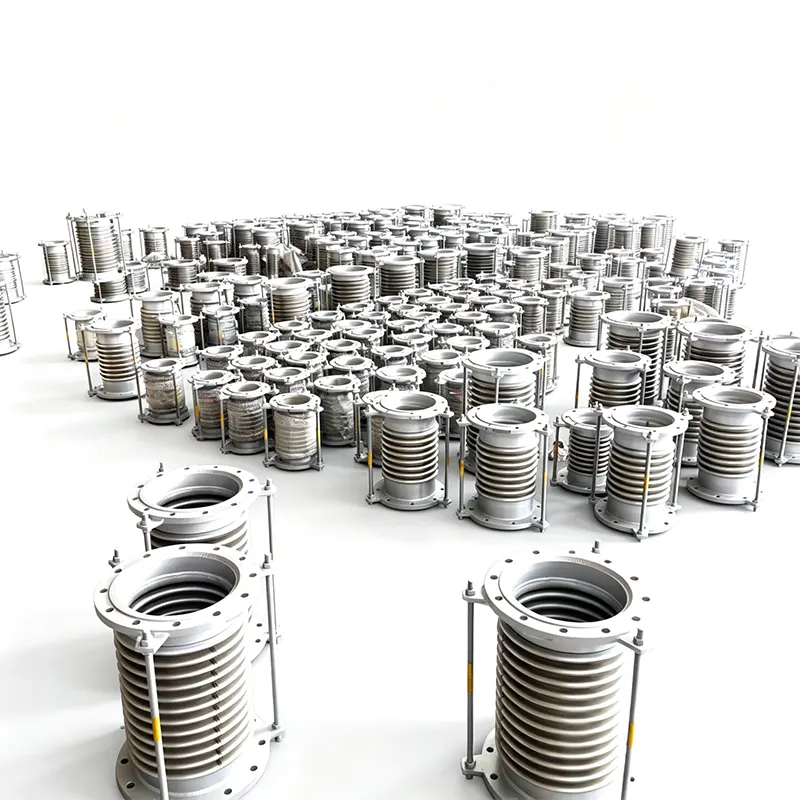

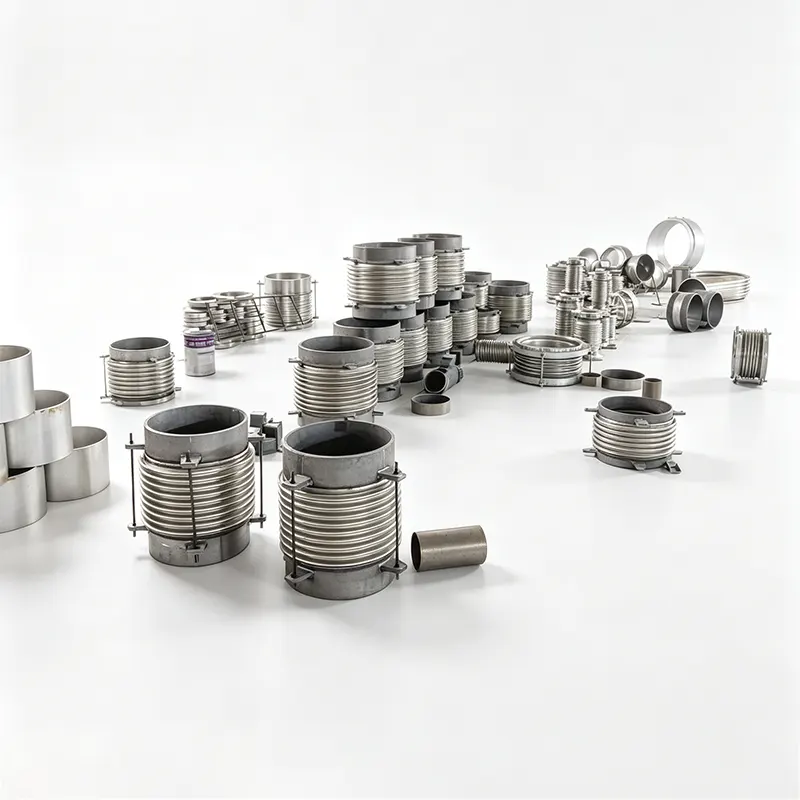

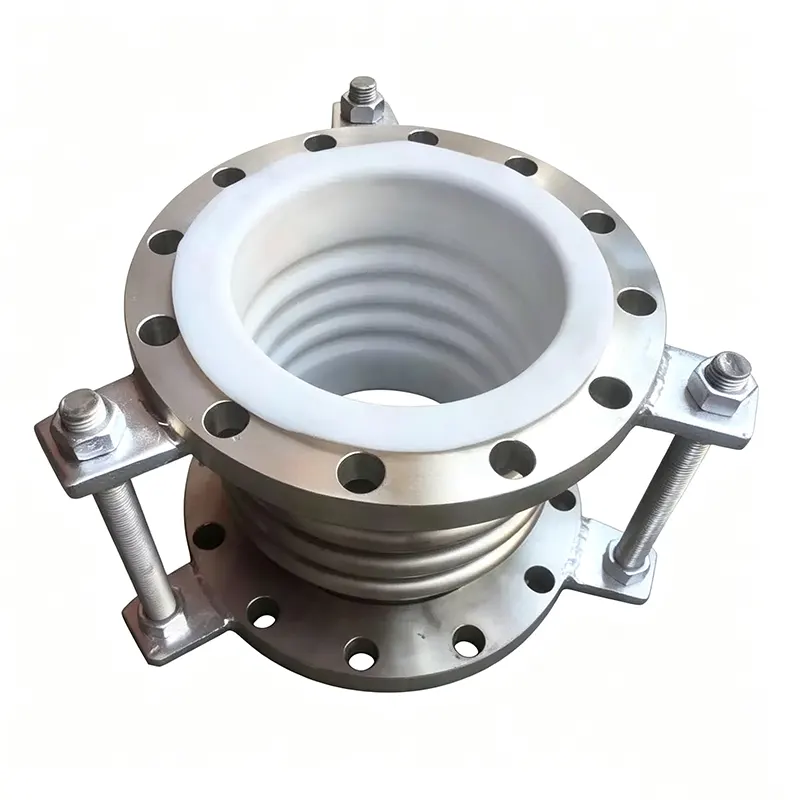

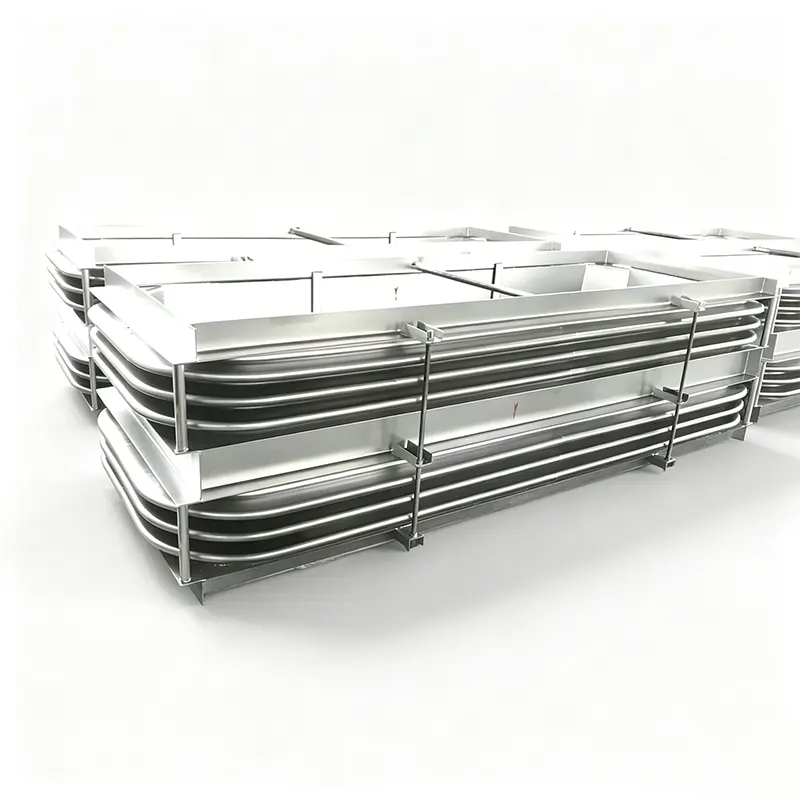

Jos de dilatare cu burduf metalic

Yangzhou Tianshun a fabricat rosturi de dilatare cu burduf metalic din 2012. Cu 14 ani de experiență concentrată și o fabrică de 35.000 m² cu personal calificat de peste 100 de personal calificat, furnizăm modele standard și complet personalizate în mai mult de 45 de țări. Rosturile noastre de dilatare sunt construite conform standardelor EJMA și sunt susținute de trasabilitatea materialului, teste 100% nedistructive și teste de rezistență hidrostatică pe fiecare unitate.

De ce fiabilitatea intră în design, nu doar în broșură

Viața la oboseală calculată, nu presupusă

Durata de viață a ciclului este determinată conform instrucțiunilor EJMA pentru anvelopa de funcționare reală - acoperind simultan mișcările axiale, laterale și unghiulare. Proiectele standard sunt verificate pentru 1.000, 3.000 sau 5.000 de cicluri complete, asigurându-se că îmbinarea funcționează conform prevederilor pe parcursul ciclurilor termice, nu doar pe hârtie.

Integritate materială susținută de documente

Fiecare căldură a materialului de burduf - SS304, SS316L, SS321, Inconel 625 sau Hastelloy - vine cu certificate complete de moare și înregistrări de trasabilitate. Pentru servicii corozive, cum ar fi liniile de catalizator FCCU sau transferul chimic, recomandăm și stocăm aliaje cu un conținut ridicat de nichel care rezistă la fisurarea coroziunii prin stres cu clorură.

Construcție cu mai multe straturi cu un indicator încorporat

Acolo unde presiunea sau siguranța o cer, folosim burdufuri cu mai multe straturi, mai degrabă decât cu un singur strat. Structura stratificată adaugă rezistență, menține flexibilitatea și introduce o redundanță de siguranță: în cazul în care stratul interior se perfora vreodată, stratul exterior menține presiunea temporar în timp ce scurgerea este detectată prin orificiul indicator - întreținere previzibilă în loc de oprire neplanificată.

Suduri care trec prin 100% NDT

Cusăturile longitudinale și circumferențiale ale burdufurilor, precum și sudurile de atașare, sunt supuse unei examinări radiografice 100% (RT) sau penetrante (PT). Sudorii noștri interni dețin proceduri calificate și, înainte de expediere, fiecare unitate este testată hidrostatic la presiunea de proiectare de 1,5 ori. Fără eșantionare - fiecare îmbinare iese din fabrică cu propriul său raport de testare.

Stabilitate împotriva răsturnării și rezonanței

Învârtirea coloanei și flambajul în plan sunt prevenite prin presiunea rădăcină medie pătrată calculată în mod corespunzător și prin caracteristici dovedite anti-scurtare. Intern, căptușelile de curgere reduc turbulențele, eroziunea și vibrațiile induse de flux; capacele externe sau tiranții sunt proiectate pentru a proteja elementul burduf și mișcarea de ghidare - nu doar adăugate ca accesorii standard, ci dimensionate pentru serviciul specific.

Domeniul de aplicare tehnic

Tipuri potrivite cu încărcările pe conducte, nu doar coduri de catalog

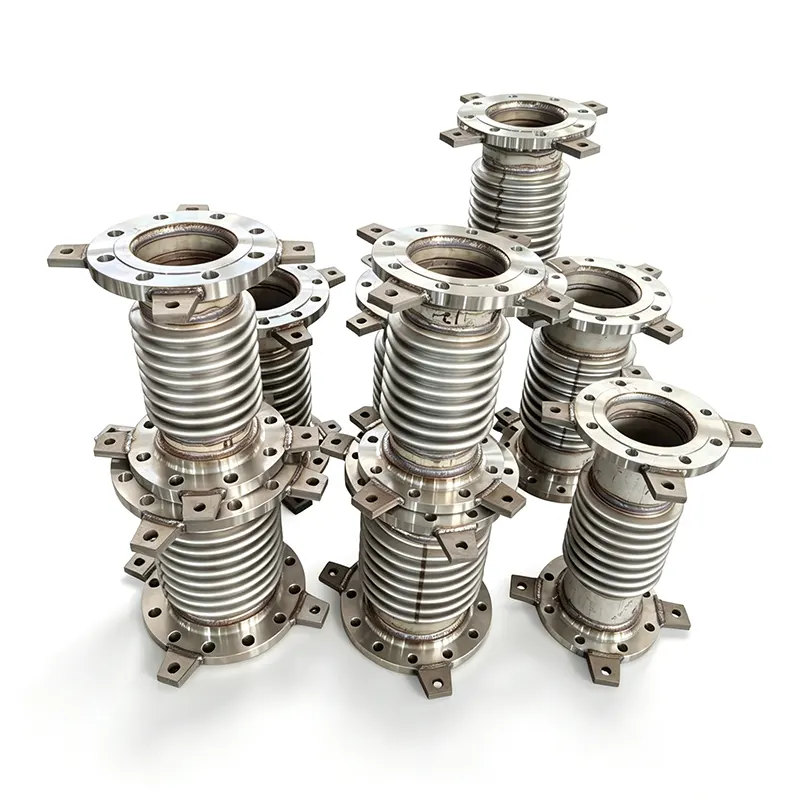

Îmbinări de dilatare axiale cu burduf – pentru dilatare termică în cursă dreaptă, unde ancorele și ghidajele suportă presiunea.

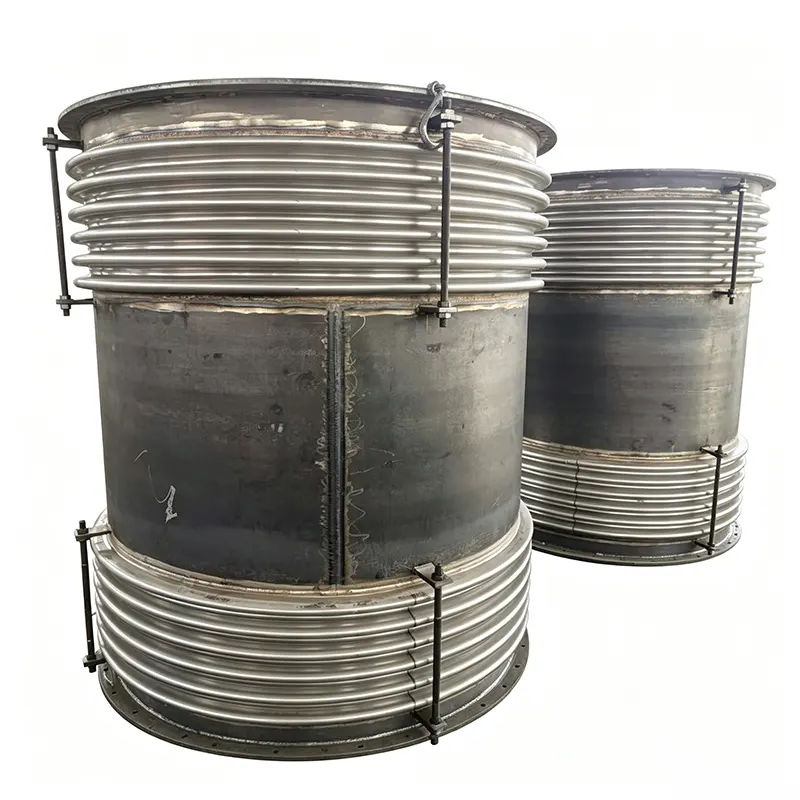

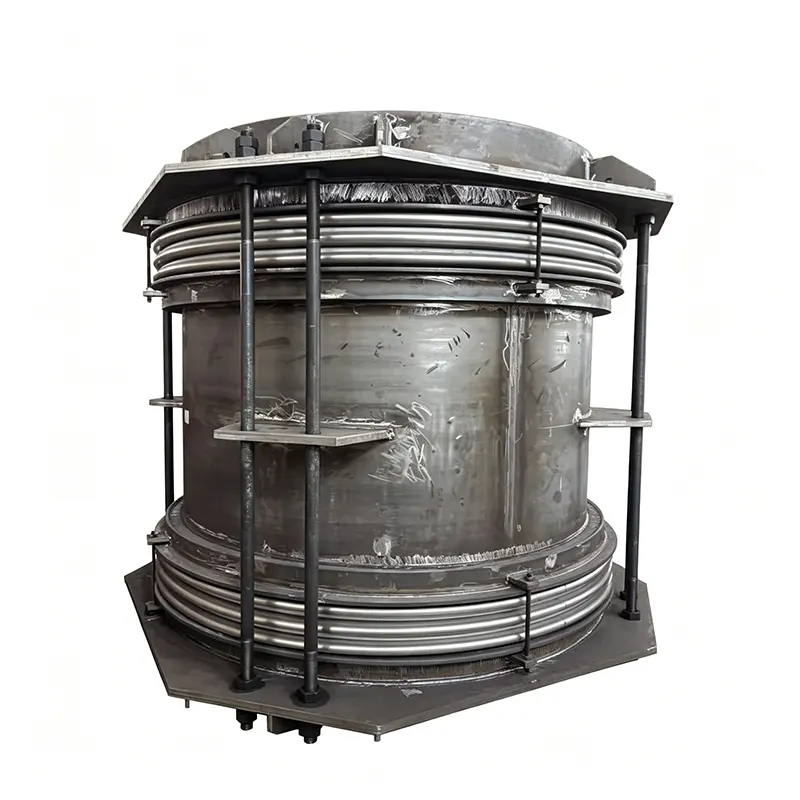

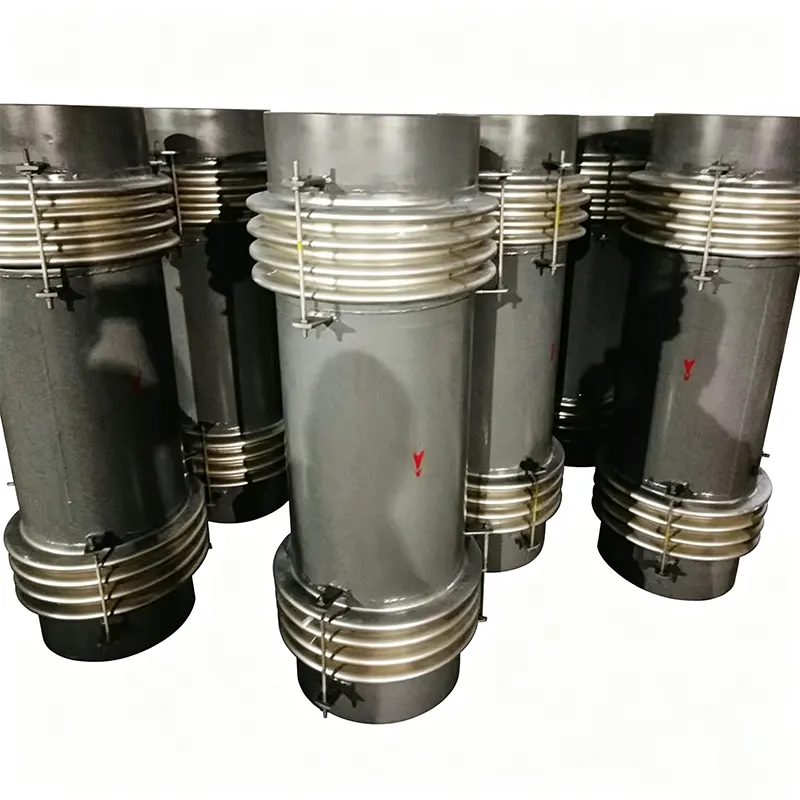

Racorduri de dilatație universale (legate) – absorb mișcările laterale și unghiulare mari cu tiranții care preiau presiunea; utilizat pe scară largă în camerele pompelor din Asia de Sud-Est pentru a proteja carcasele pompelor.

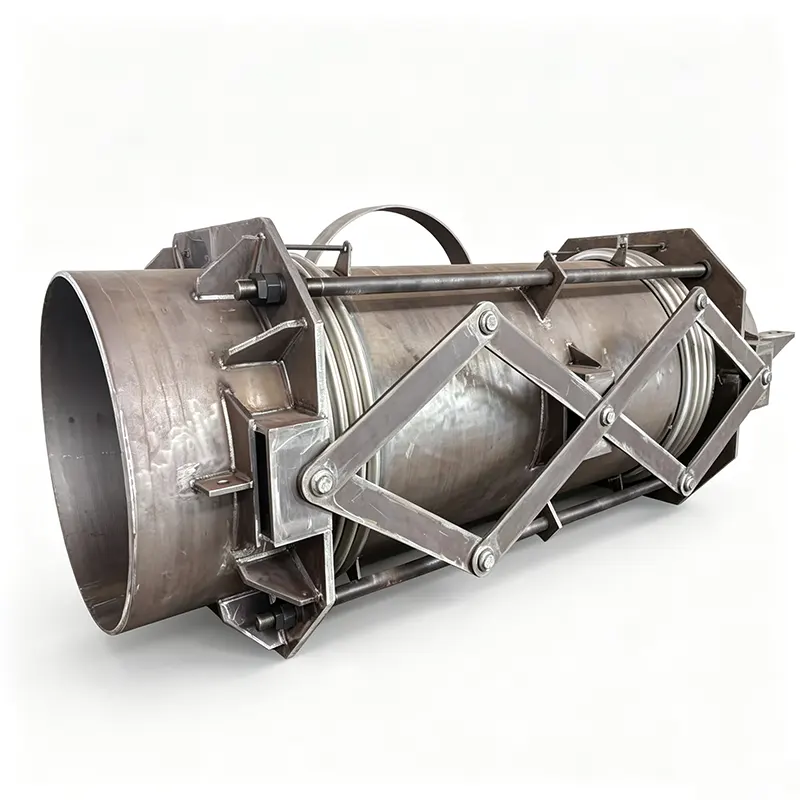

Îmbinări cu burduf articulate – restricționează mișcarea la un singur plan unghiular, ideal pentru absorbția expansiunii într-un picior de țeavă în formă de Z, în timp ce limitează presiunea.

Articulații de dilatare a cardanului – permit mișcarea unghiulară în mai multe planuri, adesea asociate în seturi pentru a absorbi mișcările complexe ale sistemului de conducte.

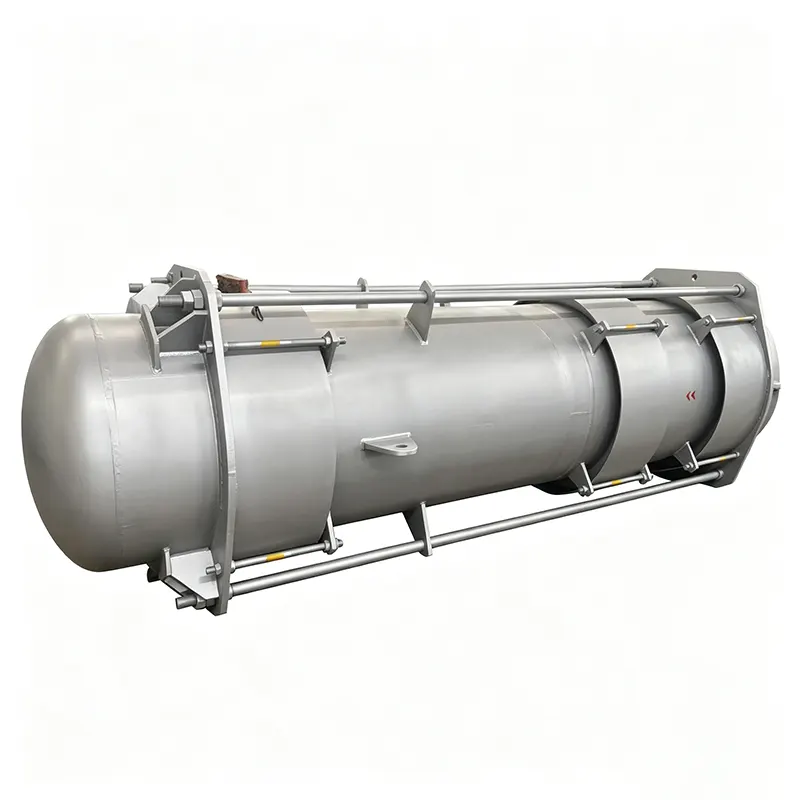

Îmbinări de dilatare cu presiune echilibrată – elimină forța de împingere a presiunii asupra echipamentelor conectate, cum ar fi turbinele și schimbătoarele de căldură, critice în cazul în care împingerea burdufurilor nu poate fi transferată la ancore.

Burduf presurizat extern – utilizat acolo unde este nevoie de compresie axială mare sau unde burduful trebuie protejat de deteriorări externe și de curgere turbulentă.

Fiecare tip este configurat cu manșonul interior corect, capacul extern și recomandările de ghidare pentru aplicație - nu sunt livrate ca burduf liber, cu excepția cazului în care este solicitat în mod explicit.

Unde funcționează și cum alegerile materiale urmează procesul

Generare de energie – evacuare turbine, conducte de pulbere de cărbune din cazan, linii de circulație pentru termoficare. Diametre mari, temperaturi ridicate, mișcări combinate. Inconel 625 sau SS321 sunt tipice pentru rezistența la temperatură și la oboseală.

Rafinării și uzine petrochimice – FCCU, trenuri schimbătoare de căldură, conducte de transfer ulei. Aliajele rezistente la coroziune, cum ar fi Inconel 625 sau Hastelloy, sunt selectate în funcție de conținutul de sulf, cloruri și temperatura de funcționare.

Încălzire centrală și HVAC – rețea de abur, circuite de apă răcită. Accent pe durata de viață a ciclului axial dovedit; oțelul carbon și burduful SS304 cu acoperiri de protecție externe sunt comune.

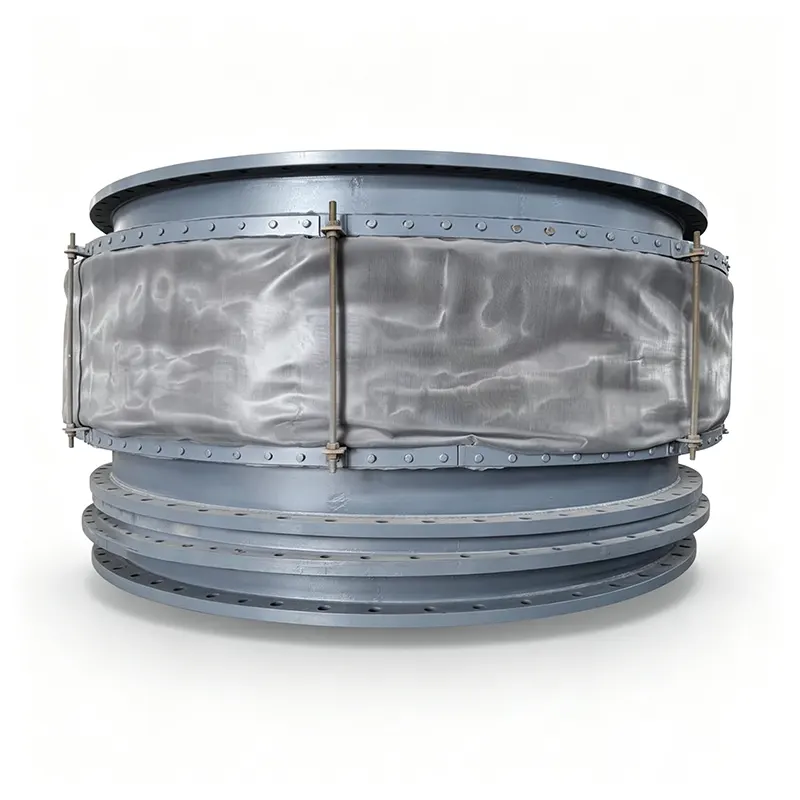

Oțelării și procese metalurgice – sobe cu explozie, sisteme de cocsificare, conducte de extracție a prafului. Când temperaturile de serviciu depășesc 800 °C, vă sfătuim dacă poate fi proiectat un burduf metalic cu căptușeală interioară sau dacă compensarea alternativă, cum ar fi unitățile dreptunghiulare căptușite cu refractar, este mai potrivită. Îndrumări inginerești sincere, nu o vânzare forțată.

Stații de tratare a apei și pompare – izolarea vibrațiilor de descărcare a pompei, transferul apei pe distanțe lungi. Rosturile de dilatație legate limitează presiunea și împiedică transmiterea acesteia către flanșele pompei și blocurile de tracțiune din beton.

Certificari și dovezi repetate

Sistemul nostru de calitate este certificat ISO 9001:2015. Produsele îndeplinesc cerințele de marcare CE acolo unde este cazul, iar modelele pot fi verificate conform standardelor ASME sau API atunci când sunt specificate. Cea mai bună dovadă, totuși, este repetarea afacerilor: peste 70% dintre comenzile noastre provin de la parteneri pe termen lung care recomandă deoarece performanța produsului se potrivește cu fișele tehnice.

Cum arată lucrul cu Tianshun

Ai de-a face cu un manager de cont dedicat, care înțelege produsul din punct de vedere tehnic, nu doar comercial.

Întrebările primesc un răspuns substanțial în 24 de ore, inclusiv sfaturi preliminare de selecție dacă partajați date de operare de bază.

Echipa de inginerie oferă recomandări de materiale, calcule de mișcare și îndrumări de instalare.

Modelele personalizate - de la diametre non-standard la combinații de materiale exotice - sunt tratate în mod obișnuit, nu ca excepții.

Programarea producției este transparentă; expedierea la timp este norma.

Asistența post-vânzare include supravegherea instalării și consultarea întreținerii pe durata de viață a îmbinării.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

Unitate de 35.000 m², Jiangsu, China – livrare în peste 45 de țări.

Nu vindem doar rosturi de dilatare. Ne asigurăm că acestea funcționează corect în sistemul dumneavoastră.
