Suport constant pentru țeavă de abur

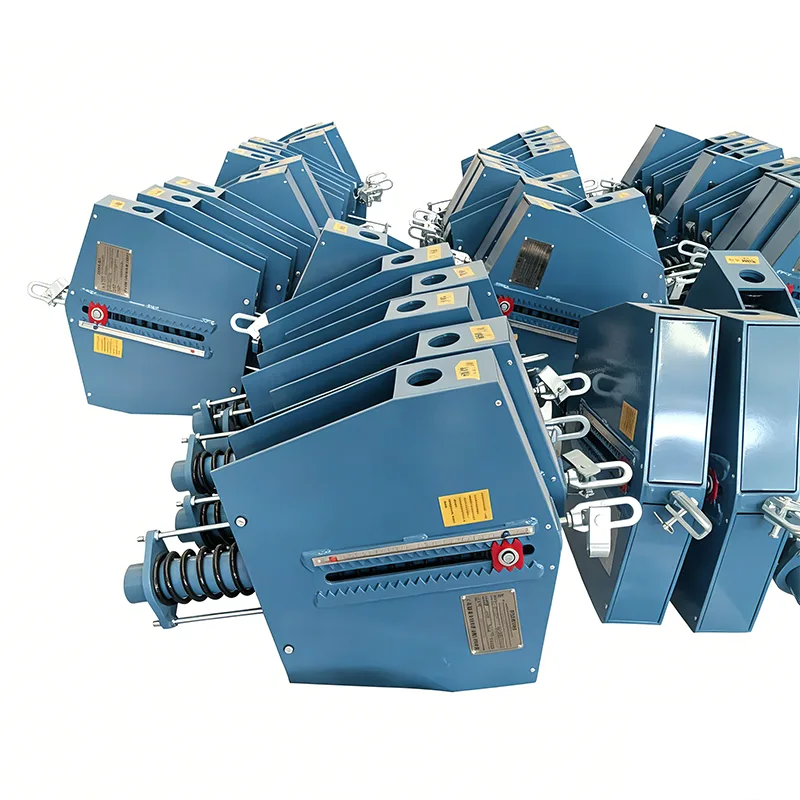

Conductele de abur generează deplasări termice substanțiale în timpul funcționării și sunt foarte sensibile la variația sarcinii. Când temperatura conductei crește de la temperatura ambiantă la temperatura de funcționare, se va produce o deplasare verticală de la câțiva centimetri la zeci de centimetri. Dacă sunt adoptate dispozitive de sprijin convenționale, sarcina va fluctua drastic odată cu deplasarea, ducând la concentrarea tensiunilor în conductă, deteriorarea conexiunilor echipamentelor și chiar ruperea conductei. Steam Pipe Constant Spring Support este o unitate de suport dedicată, dezvoltată pentru a rezolva astfel de probleme. Oferă o forță de susținere aproape constantă pe toată durata cursei de deplasare, asigurând funcționarea sigură și fiabilă a sistemelor de conducte de abur.

Curba sarcină-deplasare obținută în urma testului de tip a unui suport/agățat cu arc constant. Axa orizontală reprezintă deplasarea, în timp ce axa verticală reprezintă sarcina. Curba rămâne aproximativ orizontală pe toată cursa de lucru, demonstrând că forța de susținere rămâne esențial constantă atunci când conductele se îndoaie din cauza expansiunii și contracției termice.

Acest test de tip verifică constanța sarcinii, stabilitatea la deplasare completă și fiabilitatea operațională a unităților cu arc constant. Toate unitățile de producție sunt supuse calibrării încărcăturii înainte de expediere, cu abaterea sarcinii controlată cu ±6% în conformitate cu ANSI/MSS-SP-58-2018 și NB/T47038-2013.

Aceste produse sunt aplicabile sistemelor de conducte industriale cu deplasare termică mare, inclusiv conducte principale de abur și alte conducte de înaltă temperatură și presiune.

Principiul de lucru și compoziția structurală

Proiectat pe principiul echilibrului momentului, suportul cu arc constant al conductei de abur transformă forța elastică a arcurilor în forță de susținere constantă printr-un mecanism de legătură. Când conducta se mișcă vertical, deformarea arcului este compensată de sistemul de legătură pentru a menține o forță de ieșire stabilă, cu rata de variație a sarcinii controlată cu 5%.

Produsele standard constau din următoarele componente de bază:

▶  Ansamblu arc: Fabricat din oțel aliat de înaltă rezistență și supus la mai multe procese de tratament termic.

▶  Mecanism de echilibrare a momentului: ansamblu de legătură și came prelucrate cu precizie.

▶  Dispozitiv de reglare a sarcinii: permite reglarea precisă la fața locului a sarcinii de ieșire.

▶  Indicator de deplasare: afișează clar deplasarea reală a conductelor.

▶  Carcasă și ansambluri de conectare: Fabricate din oțel carbon premium cu tratament de suprafață anticoroziv.

Specificații tehnice ale produsului

Caracteristici tehnice de bază

▶  Performanță excelentă a forței constante: rata de variație a sarcinii ≤ 5% pe toată cursa, depășind cerințele standardelor naționale.

▶  Gamă mare de deplasare: deplasarea maximă ajunge până la 400 mm, potrivită perfect pentru conductele de abur cu diametru mare și temperatură înaltă.

▶  Acoperire cuprinzătoare a sarcinii: sunt disponibile o serie completă de valori de sarcină de la 0,5 kN la 500 kN.

▶  Structură compactă: adoptând un design spațial optimizat, volumul său total este cu 20% mai mic decât suporturile tradiționale cu arc constant.

▶  Instalare ușoară: pre-setat la sarcina specificată înainte de livrare, necesitând doar fixare simplă pentru punerea în funcțiune la fața locului.

▶  Siguranță și fiabilitate ridicate: Echipat cu protecție la suprasarcină și dispozitive de limitare a cursei pentru a preveni deteriorarea accidentală.

Comparație de performanță cu suporturi variabile cu arc

Parametrii tehnici standard

Scenarii tipice de aplicare

Steam Pipe Constant Spring Support se aplică în principal sistemelor de conducte de abur cu deplasare termică mare și cerințe stricte privind stabilitatea sarcinii:

▶  Conductele principale de abur și conductele de abur de reîncălzire ale centralelor termice

▶  Sisteme de conducte de abur în insula convențională a centralelor nucleare

▶  Conducte de transmisie a aburului la temperatură înaltă în rafinăriile de petrol

▶  Conducte de alimentare cu abur în fabricile siderurgice

▶  Conducte trunchi de apă caldă de înaltă temperatură și abur pentru încălzirea centrală urbană

▶  Sisteme de conducte de încălzire cu abur în uzinele chimice

Pentru aplicațiile de mai sus, suportul cu arc variabil pentru conductă nu mai poate îndeplini cerințele operaționale atunci când deplasarea conductei depășește 100 mm sau este necesar un control strict asupra variației sarcinii. În astfel de cazuri, suporturile constante cu arc sunt obligatorii pentru a garanta siguranța sistemului.

Producție și control al calității

Yangzhou Tianshun Piping se mândrește cu 14 ani de experiență profesională în producerea de suporturi cu arc constant, echipate cu facilități complete de producție și instrumente de testare de precizie. Am implementat un sistem riguros de control al calității complet pentru a ne asigura că toate produsele respectă standardele internaționale:

1.Inspecția materiei prime primite: Toate materialele din oțel sunt însoțite de certificate de materiale originale și sunt supuse analizei spectrale și testării proprietăților mecanice.

2. Prelucrare de precizie: Componentele cheie sunt procesate de centrele de prelucrare CNC pentru a garanta o precizie dimensională ridicată.

3. Test de performanță al primăverii: Fiecare primăvară trece testele de oboseală cu 100.000 de cicluri și calibrarea sarcinii.

4. Test de performanță generală: Fiecare unitate finită este supusă unei încercări de forță constantă cu cursă completă înainte de livrare.

5.Verificare terță parte: Rapoartele de testare emise de SGS, BV, TUV și alte organizații terțe autorizate sunt disponibile la cerere.

Sistemul nostru de management al calității este certificat conform ISO 9001:2015, iar toate produsele sunt conforme cu standardele internaționale, inclusiv CE și API.

Ghid de selecție și servicii de asistență

Suporturile pentru conducte vor fi selectate în funcție de deplasarea conductei și de sensibilitatea la sarcină: Alegeți Suport cu arc variabil pentru conductă dacă deplasarea verticală a conductei este mai mică de 100 mm și sistemul nu este sensibil la fluctuația sarcinii. Selectați Suport constant cu arc atunci când deplasarea depășește 100 mm sau conducta are o sensibilitate mare la variația sarcinii.

Oferim o gamă completă de servicii profesionale de asistență:

▶  Analiza gratuită a tensiunii la țevi și calculul selecției suportului și suportului

▶  Proiectarea și fabricarea suporturilor cu arc constant nestandard

▶  Serviciul de îndrumare pentru instalare și punere în funcțiune la fața locului

▶  12 luni garanție, cu reparații sau înlocuiri gratuite pentru produsele defecte în perioada de garanție

▶  Furnizarea de piese de schimb pe termen lung și asistență tehnică continuă
