Yangzhou Tianshun Pipeline Technology Co., Ltd., fondată în 2012, produce o gamă completă de produse în strictă conformitate cu standardul HG/T 20644 Variable Spring Supports and Hangers. Suportul cu arc variabil de tip F este produsul de sprijin de bază din seria standard, special conceput pentru suportul inferior al conductelor. Este utilizat pe scară largă în sistemele de conducte cu deplasare mică și medie în industriile energetice, petrochimice, metalurgice și în alte industrii și este unul dintre cele mai utilizate modele de arc variabil în inginerie.
Această figură arată curba de performanță a deplasării sarcinii a unui suport/agățat cu arc variabil, inclusiv parametrii cheie de sarcină și deplasare pentru a verifica precizia de încărcare și fiabilitatea operațională a produsului.
Fiecare unitate este supusă calibrării sarcinii și testării de performanță înainte de expediere. Abaterea sarcinii de setare este controlată cu ±5%, conform standardului internațional ANSI/MSS-SP-58-2018, precum și NB/T47039-2013.
Produsele îndeplinesc cerințele tehnice pentru sistemele de conducte electrice, petrochimice și alte sisteme industriale. Conform MSS-SP-58-2018, variabilitatea maximă admisibilă a sarcinii pentru unitățile cu arc variabil nu trebuie să depășească 25% din sarcina caldă de funcționare pe parcursul întregii curse de lucru.
| Tabel cu specificații pentru umeraș cu arc variabil | Exemplu |
| Tipul de umeraș/Configurație | Tipul A, B, C, D, E, F, G |
| Dimensiunea primăverii / Nr. | Nr. 0 - Nr. 22 |
| Gama de călătorie | 30 mm, 60 mm, 90 mm, 120 mm 180 mm |
| Sarcina de operare | 0,2 kN - 400 kN |
| Sarcină instalată (încărcare rece) | kN / kgf |
| Sarcina de funcționare (sarcină la cald) | kN / kgf |
| Direcția de mișcare | În sus / în jos |
| Variabilitate (%) | ≤ 25% (Standard) |
| Tratarea suprafeței | Hot Dip Galv/ Vopsit |
| Materialul carcasei | Oțel carbon (Q235/Q355) |

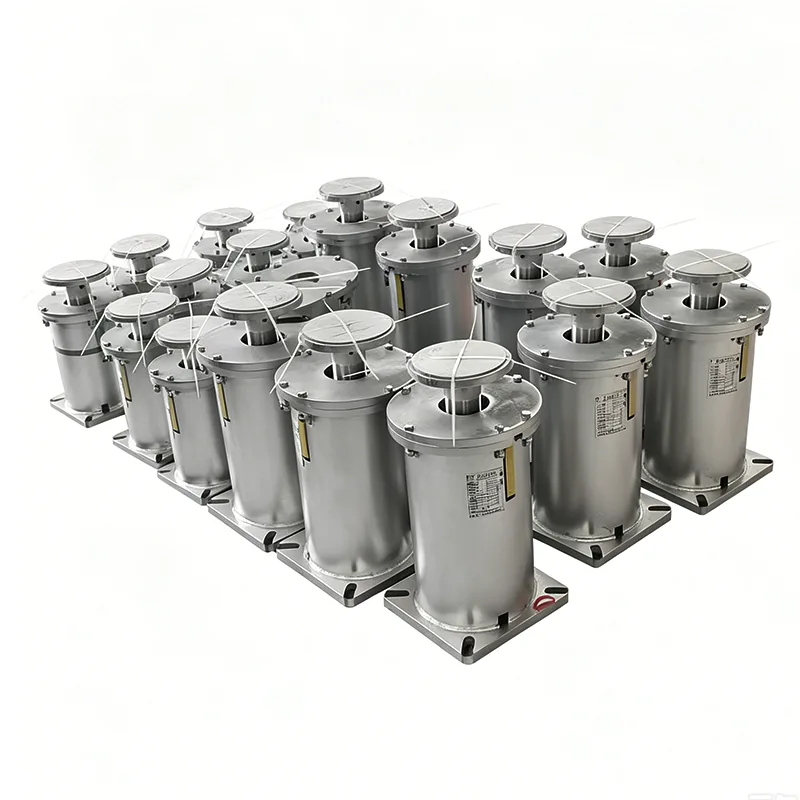

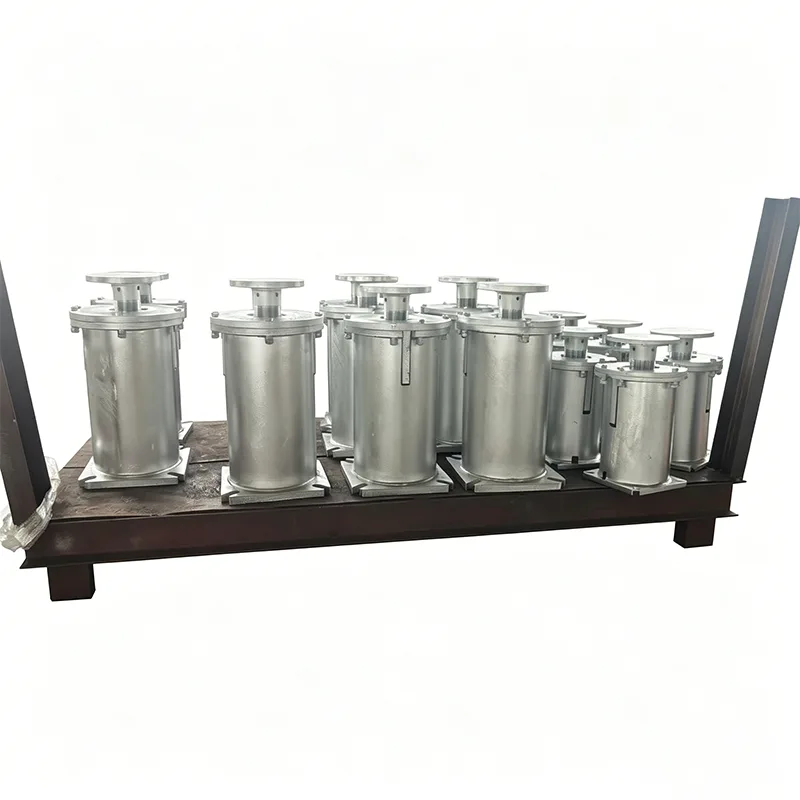

Suportul cu arc variabil de tip F adoptă o structură verticală, compusă din următoarele părți:
▶ Placă de bază: Placă de bază de susținere largă, conectată la fundație
▶ Cilindre cu arc: arc de compresie elicoidal cilindric încorporat
▶ Placă superioară: placă de încărcare, conectată la suportul țevii
▶ Placă indicatoare de deplasare: marcată cu poziții de stare rece și fierbinte
▶ Șurub de blocare: blocat în timpul transportului și instalării
▶ Șurub de reglare a înălțimii: reglare fină la fața locului a sarcinii
Complet în conformitate cu standardul HG/T 20644, interschimbabil cu produse de la alți producători
Serii standardizate de sarcină și deplasare, convenabile pentru selecția institutului de proiectare
Dimensiuni de instalare unificate, convenabile pentru achiziții de inginerie
Arc precomprimat conform sarcinii de proiectare, blocat în poziția de stare rece
Trebuie doar să scoateți șuruburile de blocare după instalarea la fața locului pentru a le pune în funcțiune
Nu este nevoie să reglați compresia arcului la fața locului
Design vertical, suprafață mică
Înălțimea totală 200-400 mm, potrivită pentru ocazii cu spațiu limitat
Centru de greutate scăzut, stabilitate bună
Ansamblul arcului poate fi scos și înlocuit separat
Indicație clară de deplasare, în timpul inspecției
Fără piese de uzură, design fără întreținere
|
Seria de deplasare |
Domeniul de încărcare |
Numărul de primăvară |
Interval de rigiditate |
Înălțimea corpului |
Dimensiunea plăcii de bază |
|
deplasare de 30 mm |
0,2 kN ~ 22 kN |
00 ~ 22 |
0,07 ~ 7,3 kN/mm |
215 mm |
170×120 mm |
|
deplasare de 60 mm |
0,2 kN ~ 42 kN |
00 ~ 42 |
0,03 ~ 7,0 kN/mm |
265 mm |
170×120 mm |
|
deplasare de 90 mm |
0,5 kN ~ 65 kN |
01 ~ 65 |
0,06 ~ 7,2 kN/mm |
315 mm |
215×160 mm |
|
deplasare 120 mm |
0,5 kN ~ 90 kN |
01 ~ 90 |
0,04 ~ 7,5 kN/mm |
365 mm |
215×160 mm |
Standard de execuție: HG/T 20644-2024Rata de modificare a încărcăturii: ≤25% (cerință standard)Material arc: 50CrVA oțel pentru arc Material carcasă: Q235BATratament anti-coroziune: sablare derugină + grund epoxidic bogat în zinc + strat superior

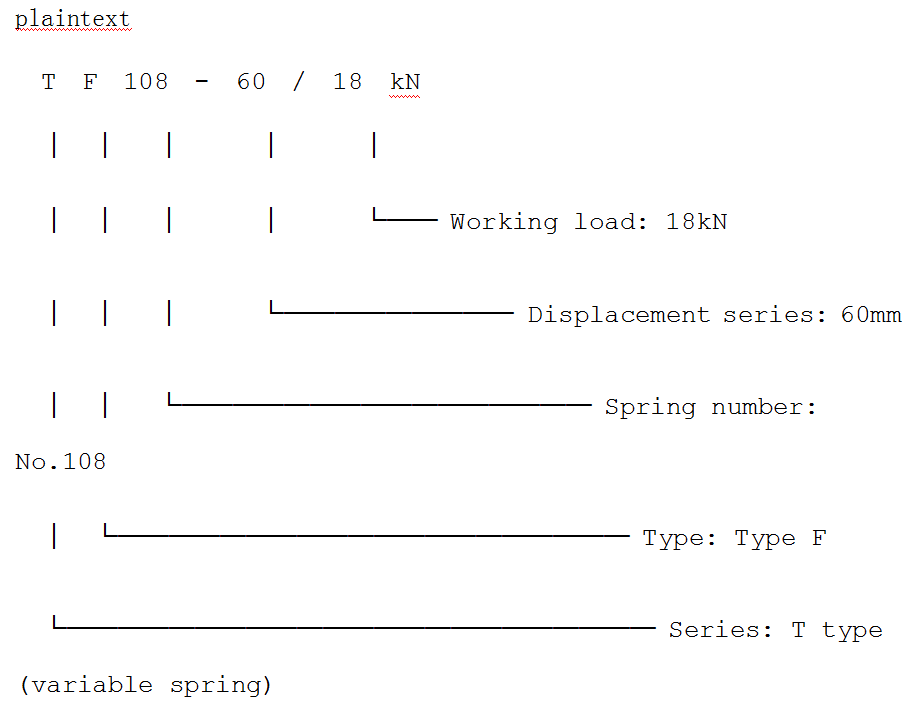

Exemplu standard de codificare a modelului de suport cu arc variabil de tip F:
▶ sarcina de lucru pe conductă (kN)
▶ Deplasarea termică verticală a conductei (mm)
▶ Direcția de deplasare (în sus/în jos)
▶ Grad de coroziune pentru mediu
Echipa noastră profesionistă poate furniza în mod direct modele precise de produse de tip F pe baza parametrilor conductei pe care îi furnizați.
▶ Sarcina de lucru a conductei: 15kN
▶ Deplasarea termică în sus a conductei: 40 mm
1.Determinați seria de deplasare: deplasare de 40 mm, selectați seria de 60 mm (marja de rezervă)
2.Calculați sarcina de stare fierbinte: deplasare în sus, eliberarea arcului, sarcina scade
3.Verificați tabelul rigidității arcului: selectați arcul nr.106, rigiditate 0,25 kN/mm
4. Calculați modificarea sarcinii: 40 mm × 0,25 kN/mm = modificare de 10 kN
5.Verificați rata de schimbare: 10kN / 15kN = 6,7% ≤ 25%, îndeplinind cerințele
Selectarea suportului cu arc variabil de tip F pare complicată, dar de fapt urmează standardele. Oferim serviciu de selecție gratuit: trebuie să furnizați doar parametrii conductei, iar noi vă vom oferi modele precise.
|
Scenariul aplicației |
Caracteristicile condițiilor de lucru |
De ce să alegeți tipul F |
|
Conducte din stratul inferior în galeriile de conducte |
Conducte cu cel mai de jos strat, fără puncte de ridicare deasupra |
Sprijin în sus de la podeaua galeriei de conducte |
|
Conducte pe platforme de echipamente |
Amenajat pe platforme cu structura de otel |
Rezemați direct pe grinzile de oțel ale platformei |
|
Conducte de admisie și evacuare a pompei |
Deplasare ≤50mm, sarcină stabilă |
Model standard, cost redus |
|
Conducte de apă în circulație |
Temperatura normală, deplasare mică |
Arcul variabil îndeplinește pe deplin cerințele |
|
Conducte de aer comprimat |
Presiune stabilă, schimbare mică de temperatură |
Tipul F are cea mai mare performanță de cost |
|
Conducte auxiliare de abur |
Temperatura medie, deplasare ≤50mm |
Arcul variabil îndeplinește cerințele |
|
Conducte de solvenți chimici |
Temperatura normală, fără fluctuații mari de temperatură |
Tipul standard F este universal |
Inspecție specială a arcului: test de sarcină 100% pentru fiecare arc, înregistrează curba de rigiditate
Setare de precompresie: comprimat cu precizie în poziția de stare rece conform cerințelor comenzii, blocat
Calibrarea indicației deplasării: poziția plăcii indicator cu precizie de ± 1 mm
Tratament anticoroziv: sablare de grad Sa2.5, grosimea stratului ≥80μm
Inspecția aspectului: inspecție completă a sudurilor, dimensiunilor și marcajelor
Stoc disponibil: modele comune (TF030-TF120, cilindree 30/60/90) în stoc
Livrare rapidă: comenzile în stoc sunt expediate în 3 zile, comenzile personalizate 7-10 zile
Preț în vrac: preț la niveluri pentru achizițiile de inginerie în vrac
Documentație completă: fiecare lot de produse vine cu certificat de calificare, raport de testare a arcului, instrucțiuni de instalare
Selecție liberă: inginerii profesioniști oferă calcul de selecție pentru a asigura modelul precis
Dispoziție pentru desen: Furnizați desene standard cu dimensiunile de instalare pentru a coopera cu proiectarea
Suport tehnic: Răspundeți la diverse întrebări legate de instalare, punere în funcțiune și utilizare
Garanție de calitate: 2 ani garanție pentru produs, înlocuire gratuită pentru daune non-umane
Răspuns în caz de urgență: Oferiți soluții pentru problemele la fața locului în 24 de ore
Piese de schimb: Stoc de ansambluri de arcuri, șuruburi și alte piese de uzură
Suportul cu arc variabil de tip F este un produs general standard în industria chimică și, de asemenea, cel mai utilizat model de arc variabil în inginerie. Ne-am concentrat pe producția de serie standard timp de 14 ani, cu o calitate stabilă a produsului și livrare la timp, și am deservit proiecte de inginerie în mai mult de 40 de țări din întreaga lume. Alegeți tipul standard F, alegeți fiabilitatea și confortul.
