Suporturi de încredere pentru conducte pentru poziționarea și stabilizarea structurală a conductelor industriale

LaTianshun, facem suporturi pentru țevi de cât timp suntem în afaceri — 14 ani. S-ar putea să nu aibă părțile mobile pe care le au suporturile cu arc, dar, în multe privințe, suporturile rigide pentru țevi poartă o responsabilitate mai mare. O unitate cu arc poate face față greșit la câțiva milimetri de deplasare și încă funcționează. Un suport de țeavă care este subdimensionat, prost sudat sau specificat într-un material greșit se poate defecta brusc și, atunci când se întâmplă, țeava merge cu el. De aceea tratăm fiecare comandă de susținere a țevilor cu aceeași grijă pe care o acordăm complexului nostrusuporturi constante cu arcși unități cu arc variabil.

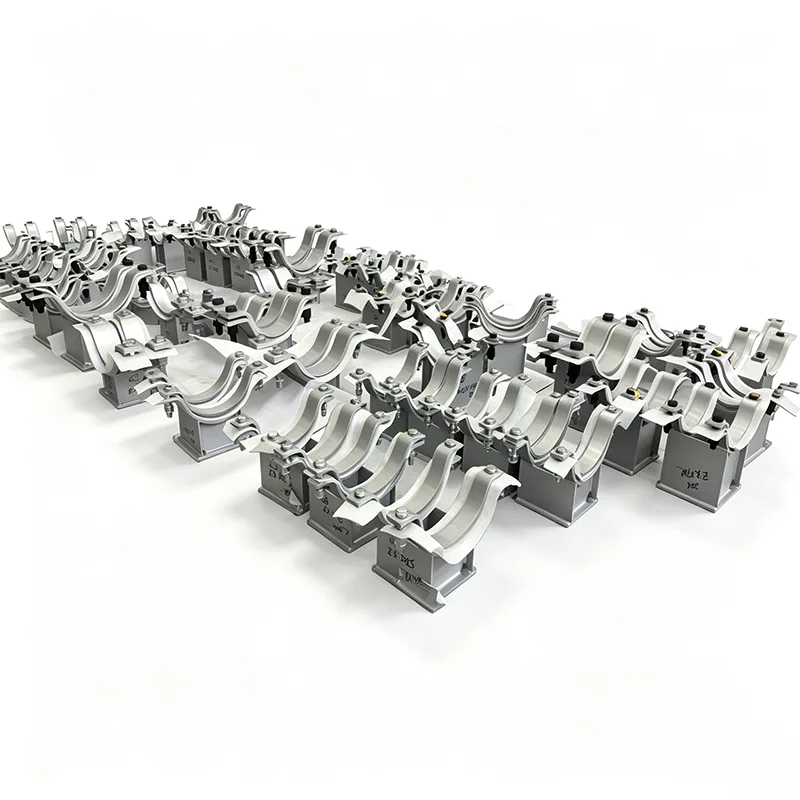

Sarcina unui suport de țeavă este simplu de descris, mai greu de corectat de fiecare dată: țineți țeava în poziție, purtați-i greutatea și ghidați-o sau ancorați-o conform specificațiilor de țevi. Producem o gamă largă - de la cleme de bază pentru țevi montate pe grinda și stâlp în Tpantofi de țeavăla plăci de glisare proiectate la comandă și suporturi de trunion de mare rezistență. Acestea nu sunt piese de catalog pentru noi; construim la dimensiunea conductei, grosimea izolației, datele de încărcare și mediul de instalare.

Cum se potrivesc suporturile pentru țevi în imaginea mai mare a suportului

Coborâți orice suport pentru țevi și veți vedea un amestec: suporturi rigide pentru țevi care preiau greutatea și ghidează mișcarea laterală, suporturi cu arc sau suporturi variabile pentru arcuri care absorb cursa verticală acolo unde este necesar. Una fără cealaltă nu funcționează. Un suport de țeavă care este prea rigid în locul greșit poate transfera stresul direct într-o flanșă sau o duză a vasului. De aceea, inginerii noștri se uită întotdeauna la schema completă de sprijin atunci când ne trimiteți o întrebare - și de ce nu ezităm să sugerăm un suport de țeavă preizolat pentru liniile reci sau un pantof ghidat pentru o rulare dreaptă lungă care necesită mișcare axială controlată.

Materiale și finisaje pe care le stocăm și le folosim

Păstrăm un inventar larg de plăci, țevi și secțiuni structurale din oțel carbon, oțel inoxidabil și oțel aliat, astfel încât să putem întoarce rapid fabricarea suportului pentru țevi. Tabelul de mai jos enumeră materialele pe care le folosim cel mai des:

Toată sudarea structurală este efectuată de sudori certificați și efectuăm verificări vizuale și dimensionale pe fiecare suport înainte de a părăsi magazinul. Dacă proiectul dumneavoastră necesită NDT (PT, MT sau UT) pe anumite suduri, putem include acest lucru în domeniu.

Standarde care guvernează suporturile noastre pentru conducte

Lucrăm la următoarele coduri internaționale în fiecare zi:

ANSI/MSS SP‑58 – Suporturi și agățați pentru țevi

ASME B31.3 și B31.1 – Conducte de proces și putere

ASME Secțiunea IX – Calificări de sudare

EN 1090 – Oțel de structură (acolo unde este necesar pentru marcajul CE)

GB/T 17116 – standard național chinezesc

Sistemul nostru ISO 9001:2015 acoperă întregul lanț de producție, iar trasabilitatea materialului este menținută de la numărul de căldură din oțel brut până la eticheta finală a ansamblului suportului.

Întrebări frecvente

Î1: Puteți potrivi desenele standard de suport pentru țevi existente?

Da, așa intră majoritatea comenzilor noastre. Trimiteți-ne desenele de suport standard, izometrice sau doar un program de susținere a țevilor marcate, iar noi vom fabrica exact acele dimensiuni. Lucrăm în mod regulat cu biblioteci standard EPC.

Î2: Care este diferența dintre un pantof pentru țeavă și un suport pentru țeavă?

În conversația de zi cu zi, oamenii folosesc adesea termenii în mod interschimbabil. Strict vorbind, un pantof de țeavă este un tip specific de suport de țeavă - un profil de oțel sudat pe partea inferioară a țevii pentru a o ridica de pe oțelul structural. Un suport de țeavă este familia mai largă care include pantofi, cleme, ghidaje, trunions și ansambluri de tijă de suspendare. Producem atât pantofi pentru țevi, cât și ansambluri complete de suport pentru țevi.

Î3: Cum gestionați liniile izolate sau reci?

Pentru liniile termoizolante, creștem înălțimea pantofului pentru a curăța izolația. Pentru liniile reci sau criogenice, furnizăm suporturi de țevi preizolate cu un bloc rigid de spumă lipit de pantof pentru a preveni transferul la rece și condensul. Spuneți-ne grosimea și materialul izolației, iar noi vom proiecta pantoful în consecință.

Î4: Care este timpul dumneavoastră de livrare pentru un lot de suporturi pentru țevi?

Suporturi standard din oțel carbon: 15–25 zile, în funcție de cantitate. Oțel inoxidabil sau ansambluri mari, complexe: 25–35 de zile. Pentru comenzile în vrac legate de un program de proiect, putem livrări în etape pentru a se potrivi cu secvența dvs. de construcție.

Î5: Furnizați și plăcile de încorporare structurale și stâlpii T?

Putem, dacă proiectul dumneavoastră o cere. De obicei, suporturile pentru conducte sunt interfața dintre conductă și structură. Dacă aveți nevoie și de plăci de încorporare, plăci de bază sau oțel pentru stâlpi în T, putem împacheta totul împreună, ceea ce simplifică logistica șantierului.

Testări și verificări de calitate

Este posibil ca suporturile pentru țevi să nu aibă părți mobile, dar desfășurăm în continuare un proces structurat de control al calității:

Verificarea materialelor primite în raport cu certificatele de fabrică

Verificare dimensională după tăiere și găurire

Inspecție de montare înainte de sudare

Inspecție vizuală a sudurii, plus NDT suplimentar, dacă este specificat

Verificare dimensională și unghiulară la ansamblul finit

Finisarea suprafeței și inspecția acoperirii

Fiecare expediere este însoțită de un bon de livrare care listează fiecare suport după numărul etichetei sale, astfel încât echipa site-ului dvs. să poată potrivi părțile cu desenul izometric fără presupuneri.

Personalizare pe care o facem în fiecare zi

Puțini suporturi pentru țevi părăsesc fabrica noastră ca o piesă complet standard. Personalizările comune includ:

Înălțimi extinse la încălțăminte pentru izolație groasă sau ignifugare

Baze de alunecare reglabile cu tampoane din PTFE pentru alunecare cu frecare redusă

Feronerie din oțel inoxidabil pentru instalații offshore și de coastă

Capacitate de încărcare speciale — am construit suporturi de țevi pentru linii cu diametru mare care transportă țevi cu diametrul de 40 inchi

Cleme anti-vibrații cu căptușeală din neopren pentru tubulatura compresorului alternativ

Suporturi din aliaj de înaltă temperatură pentru cuptoare și linii de reformare

Nu sunteți limitat la ceea ce este într-un catalog. Trimiteți-ne cerințele dvs. și vă vom fabrica exact ceea ce aveți nevoie.

Note practice de la magazinul nostru

Câteva lucruri pe care le-am prins de-a lungul anilor care v-ar putea ajuta:

Dacă țeava dumneavoastră urmează să fie testată hidro, asigurați-vă că suporturile țevii sunt proiectate pentru greutatea inundată. O mulțime de defecțiuni de suport au loc în timpul testării, nu în timpul funcționării.

Pe suporturile lungi pentru țevi, evitați supra-ghidarea. Lăsați loc pentru mișcarea axială. Putem încorpora plăci de glisare cu un coeficient de frecare cunoscut în modelele noastre de încălțăminte pentru a menține sarcinile de reacție în limitele de tensiune ale conductei.

Dacă suportul țevii va fi expus la foc, specificați un strat rezistent la foc sau un design care să nu se prăbușească în perioada de rezistență la foc necesară. Vă putem sfătui cu privire la opțiuni practice.

Pentru țevi din oțel inoxidabil, utilizați întotdeauna componente de susținere din oțel inoxidabil sau cel puțin o căptușeală nemetalică (PTFE sau neopren) pentru a evita coroziunea galvanică la punctul de contact.

De ce să alegeți Tianshun pentru suporturile pentru țevi?

Nu suntem un distribuitor care ridică piese dintr-un depozit. Suntem o fabrică care decupează oțel, sudează ansambluri, prelucrează suprafețele de contact, aplică acoperiri și livră direct la șantierul dvs. sau la consolidator. Echipa noastră a observat destule defecțiuni ale suportului țevilor pe teren pentru a ști că o mică grijă suplimentară în timpul fabricării face o mare diferență în continuare.

Indiferent dacă aveți nevoie de douăzeci de pantofi sudați simpli sau două sute de suporturi ghidate complexe cu plăci glisante, vă vom oferi un preț direct din fabrică, un program realist de livrare și un set de desene de fabricație pentru aprobarea dvs. înainte de a începe să tăiem oțelul. Peste 70% din afacerea noastră provine de la clienți care au comandat o singură dată și nu s-au deranjat niciodată să califice un alt furnizor.

Dacă următorul dvs. proiect necesită suporturi pentru țevi, suporturi pentru țevi sau suporturi preizolate pentru țevi, trimiteți-ne lista de suport sau desene standard. Vă vom returna o cotație detaliată, de obicei în 24 de ore. Și, ca întotdeauna, sunteți binevenit să vizitați fabrica noastră din Yangzhou și să vedeți cum construim lucrurile.
