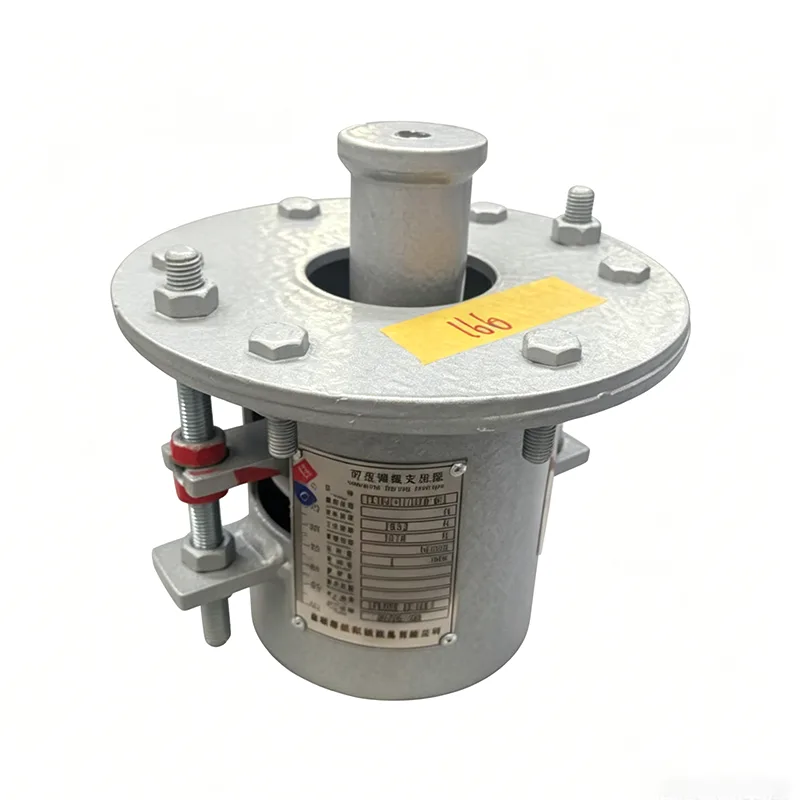

Umerașe cu arc rezistente la coroziune pentru suspensie și vibrații ale conductelor aeriene

Majoritatea le numesc umerașe cu arcuri, unii le numesc suporturi pentru arcuri, iar pe câmp, le vei auzi pe amândouă. La Tianshun, nu ne agățăm de nume – ceea ce contează este că atunci când o țeavă trebuie să atârne de o grindă structurală și totuși să se miște liber cu ciclurile termice, ansamblul funcționează. Am construit acestea pentru centrale electrice, rafturi de țevi de rafinărie și linii de procesare de 14 ani, iar umerașele noastre cu arc susțin țevi în peste 45 de țări chiar acum.

Această figură arată curba de performanță a deplasării sarcinii a unui suport/agățat cu arc variabil, inclusiv parametrii cheie de sarcină și deplasare pentru a verifica precizia de încărcare și fiabilitatea operațională a produsului.

Fiecare unitate este supusă calibrării sarcinii și testării de performanță înainte de expediere. Abaterea sarcinii de setare este controlată cu ±5%, conform standardului internațional ANSI/MSS-SP-58-2018, precum și NB/T47039-2013.

Produsele îndeplinesc cerințele tehnice pentru sistemele de conducte electrice, petrochimice și alte sisteme industriale. Conform MSS-SP-58-2018, variabilitatea maximă admisibilă a sarcinii pentru unitățile cu arc variabil nu trebuie să depășească 25% din sarcina caldă de funcționare pe parcursul întregii curse de lucru.

Curba sarcină-deplasare obținută în urma testului de tip a unui suport/agățat cu arc constant. Axa orizontală reprezintă deplasarea, în timp ce axa verticală reprezintă sarcina. Curba rămâne aproximativ orizontală pe toată cursa de lucru, demonstrând că forța de susținere rămâne esențial constantă atunci când conductele se îndoaie din cauza expansiunii și contracției termice.

Acest test de tip verifică constanța sarcinii, stabilitatea la deplasare completă și fiabilitatea operațională a unităților cu arc constant. Toate unitățile de producție sunt supuse calibrării încărcăturii înainte de expediere, cu abaterea sarcinii controlată cu ±6% în conformitate cu ANSI/MSS-SP-58-2018 și NB/T47038-2013.

Aceste produse sunt aplicabile sistemelor de conducte industriale cu deplasare termică mare, inclusiv conducte principale de abur și alte conducte de înaltă temperatură și presiune.

Un umeraș cu arc face două lucruri simultan: poartă toată greutatea țevii de sus și se deplasează împreună cu țeava pe măsură ce se extinde sau se contractă. Spre deosebire de o tijă de agățare rigidă, care doar atârnă acolo, un umeraș cu arc rămâne cuplat pe toată gama de mișcare. Acest lucru este important în special pe porțiunile lungi și drepte de țeavă ridicată, unde creșterea termică se poate acumula rapid. Pentru liniile în care sarcina trebuie să rămână aproape constantă, indiferent de cât de departe se mișcă conducta, multe proiecte le combină cu acesteasuporturi constante cu arcpe acelasi rack. Pentru liniile mai puțin critice, standardsuporturi variabile cu arcde multe ori face treaba - același stil de carcasă cu arc, doar un aranjament intern diferit al arcului.

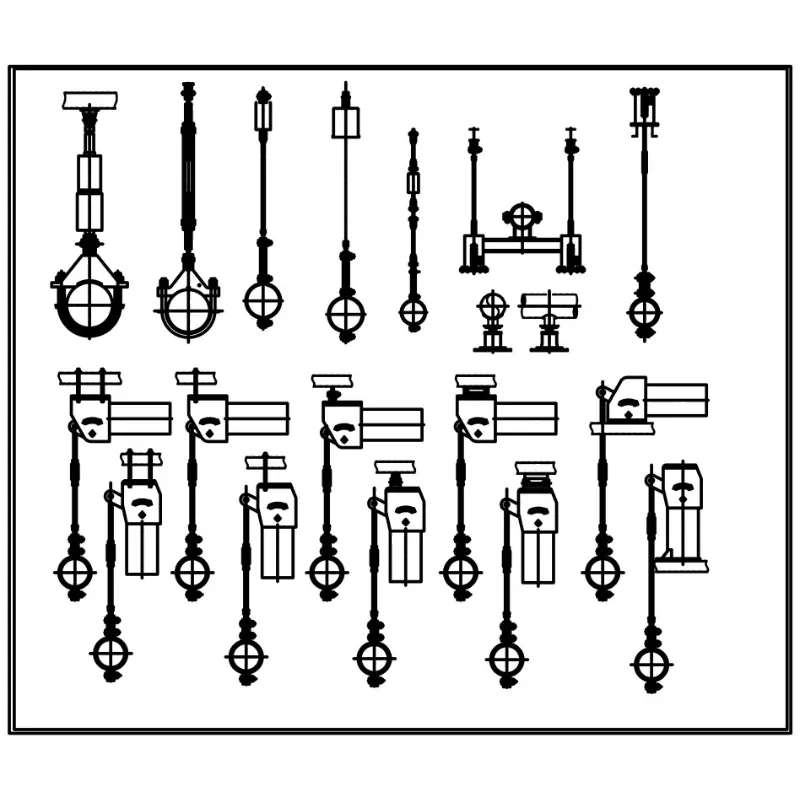

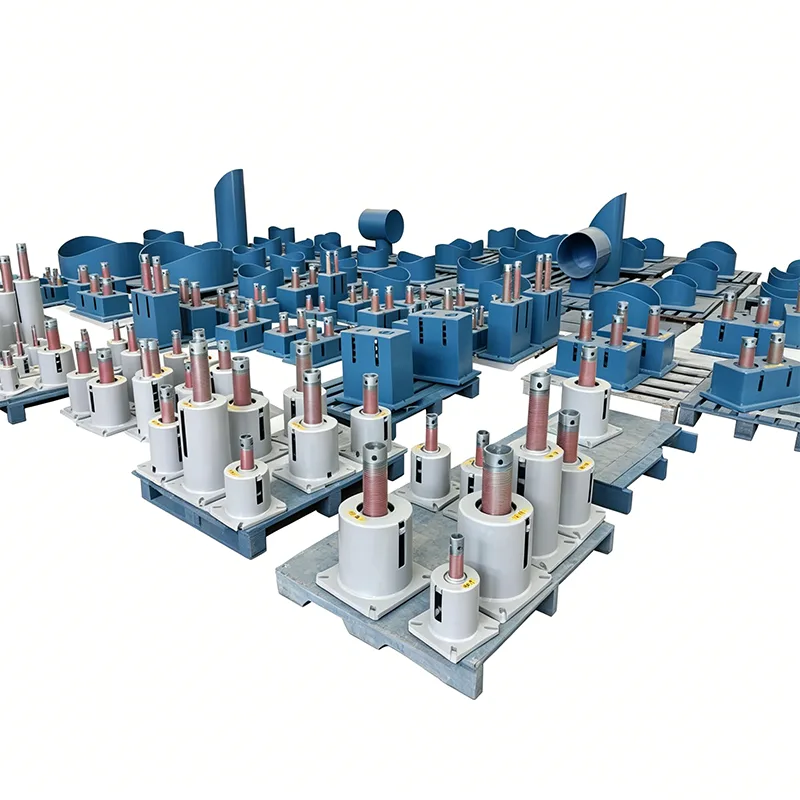

Unde se potrivesc umerașele cu arc într-un sistem de conducte

Un cuier cu arc nu funcționează singur. Pe un suport tipic pentru țevi, veți vedea umerașele cu arc lucrând alături de suporturi rigide pentru țevi și pantofi pentru țevi care suportă greutatea la cote mai mici. La punctele de legătură cu temperaturi ridicate sau în apropierea conexiunilor echipamentelor, umerașele sunt adesea specificate deoarece eliberează spațiu pe podea și oferă spațiu pentru țevi să se miște în mai multe direcții. Când linia este rece sau înghețată, împerecherea umerașului cu suporturi pre-izolate pentru țevi la punctul de prindere previne înghețarea și menține sistemul de izolație intact. O mulțime de specificații de proiect se referă, de asemenea, la întregul ansamblu pur și simplu ca parte a unui pachet de suporturi de arc - diferența este într-adevăr doar montat în partea de sus față de montat în jos.

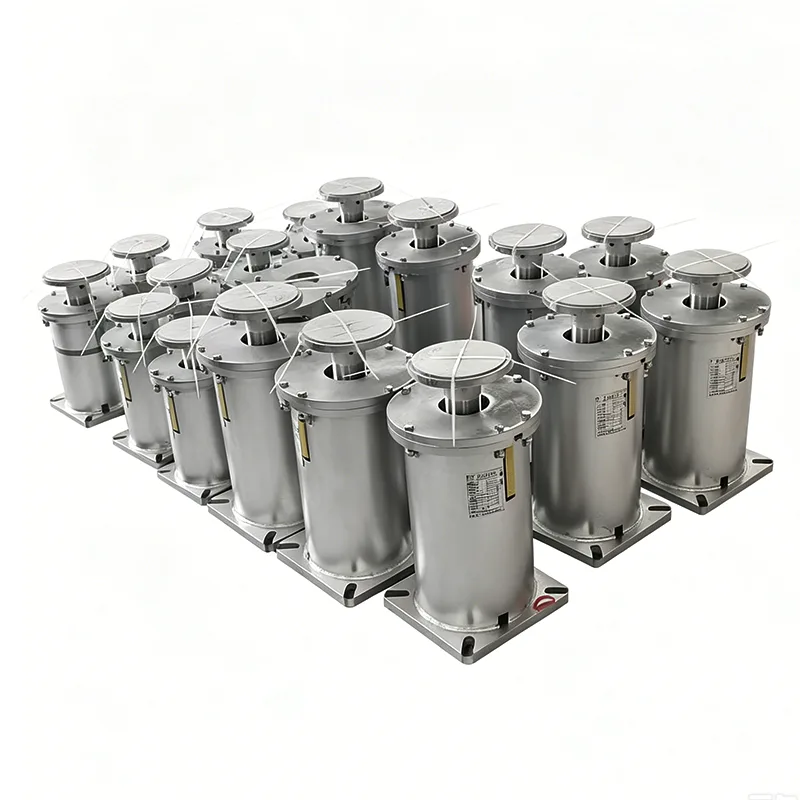

Ce se înscrie într-un ansamblu cu arc

Un cuier cu arc nu este doar un arc într-o cutie. Este o adunare. Iată ce folosim de obicei:

Fiecare lot de materiale are rapoarte de testare a morii și le urmărim până la numărul de căldură. Dacă specificațiile dvs. necesită certificare 3.2 (EN 10204), avem în vedere.

Standarde pentru care construim

Producem umerase cu arc pentru a satisface:

ANSI/MSS SP-58 — Suporturi și agățați pentru țevi

ASME B31.3 — Conducte de proces

GB/T 17116

DIN, JIS sau specificații specifice proiectului atunci când este necesar

Fabrica noastră funcționează conform ISO 9001:2015, ceea ce înseamnă proceduri documentate la fiecare pas, de la intrarea materiei prime până la testarea încărcării finale.

Întrebări pe care le primim

Î1: Când aș folosi un suport cu arc în loc de un suport pentru arc montat pe bază?

Când țeava merge la înălțime și nu există nicio platformă de oțel dedesubt pe care să stai. Rafturile pentru țevi, liniile aeriene și conductele penthouse-ului cazanului sunt cazuri clasice. Umerașele se atașează la oțel deasupra capului și coboară în țeavă. Este vorba despre locul în care este punctul tău de sprijin, nu despre mecanismul cu arc.

Î2: Pot obține același interval de sarcină într-un umeraș ca și într-un arc de bază?

În general, da. Umerașele noastre variabile cu arc acoperă câteva sute de kilograme până la peste 20 de tone per cuier. Umerașele cu arc constant merg mai sus. Dacă aveți nevoie de ceva foarte greu - să zicem 40 de tone pe o tijă - îl putem construi, dar este mai logic să discutați cu noi mai întâi, astfel încât să putem analiza opțiunile de distribuție a sarcinii.

Î3: Cum testați umerasele cu arc?

Setăm arcul la sarcina specificată, îl rulăm prin cursa sa completă și verificăm dacă forța rămâne în toleranță. Pentru umerașele cu arc constant, trasăm curba sarcină-deformare și confirmăm că este plată în limita de proiectare. Cântarele de călătorie sunt verificate și toate conexiunile sunt inspectate pentru calitatea filetului și integritatea sudurii.

Î4: Care este timpul dumneavoastră standard de livrare?

Pentru ansambluri standard de suspendare cu domenii comune de încărcare, 20–25 de zile. Dacă aveți nevoie de feronerie din inox 304, acoperiri speciale sau călătorii non-standard, 30-40 de zile. Pachetele mari de proiecte beneficiază de un program de producție dedicat, iar noi vă vom oferi un angajament ferm de livrare împreună cu oferta.

Î5: Cum sunt expediate?

Ansamblurile de umeraș sunt împărțite în bucăți manevrabile - carcasă cu arc, set de tije și clemă - ambalate împreună în lăzi de lemn cu căptușeală impermeabilă. Fiecare ladă este etichetată cu numărul etichetei de fixare, astfel încât echipajul de șantier să le poată potrivi imediat cu desenul suport al țevii.

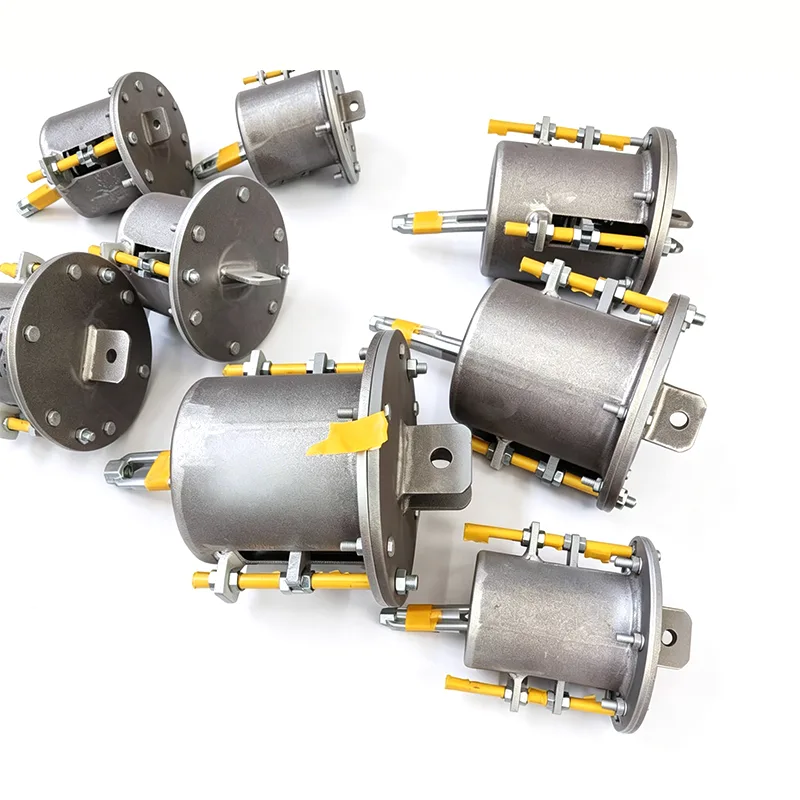

Personalizare pe care o gestionăm în mod regulat

Mulți clienți cred că umerașele cu arc vin doar ca articole standard de catalog. Nu așa lucrăm. Cele mai multe dintre umerasele pe care le livrăm au ​​cel puțin un detaliu personalizat, fie că este:

Deplasare extinsă pentru a permite mișcări seismice mari

Lungimi personalizate ale tijei pentru distanțe specifice deasupra capului

Construcție din oțel inoxidabil pentru medii costiere sau corozive

Material arc de înaltă temperatură pentru linii care rulează peste 400°C

Sisteme speciale de vopsea - epoxid, grund bogat în zinc sau acoperire marine

Nu trebuie să vă potriviți țeava pe cuierul nostru. Vom construi cuierul pentru țeava ta.

Ce am învățat din proiecte reale

Câteva puncte practice demne de știut dacă scrieți o specificație de suport pentru conducte:

În cursele lungi drepte, nu reparați fiecare punct de sprijin. Lăsați umerașele cu arc să absoarbă creșterea și plasați ancorele strategic. Vă putem ajuta să stabilim ce umerașe merg unde, dacă inginerul dvs. de stres pentru conducte furnizează datele despre mișcare.

Dacă conducta este izolată, specificați tipul de clemă și căptușeala în față. Reinstalarea izolației la un punct de agățare după instalare este dezordonată și costisitoare.

Pentru instalațiile exterioare în zone umede sau de coastă, specificați feronerie inoxidabilă sau cel puțin galvanizare la cald. Tijele din oțel carbon arată bine în prima zi, dar nu vor arăta așa după două sezoane ploioase.

Calea Tianshun

Nu suntem o companie comercială care pune piesele altcuiva în cutia noastră. Le facem în propria noastră fabrică din Yangzhou. Cumpărăm oțelul, prelucram componentele, bobinăm și testăm arcurile, asamblam unitățile, le vopsim, le ambalăm și le expediem. Nu există un pas de mijloc în care calitatea să se piardă.

De-a lungul anilor, am furnizat pachete complete de suspendare cu arc pentru proiecte care s-au derulat fără probleme prin pornire și ani de funcționare. De aceea, peste 70% dintre clienții noștri revin – nu pentru că suntem cei mai ieftini (suntem corecti, nu ieftini), ci pentru că umerașele apar la timp, se potrivesc cu desenele și își continuă treaba.

Dacă stabiliți prețul unui proiect care necesită umerașe cu arcuri, suporturi constante pentru arcuri sau pantofi de țevi preizolate, trimiteți-ne fișele dvs. de date sau aprecierea. Vom elabora o cotație adecvată - direct din fabrică, fără markup-uri ascunse - și, dacă doriți, vă vom prezenta logica de design din spatele selecției noastre. De asemenea, sunteți binevenit să vizitați fabrica și să vedeți singur linia de producție.
