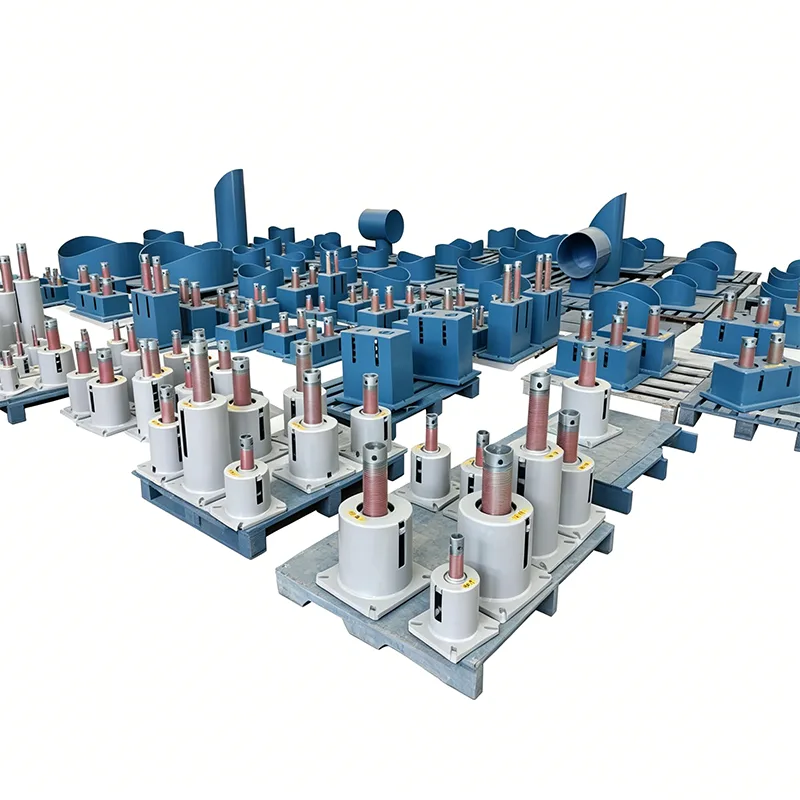

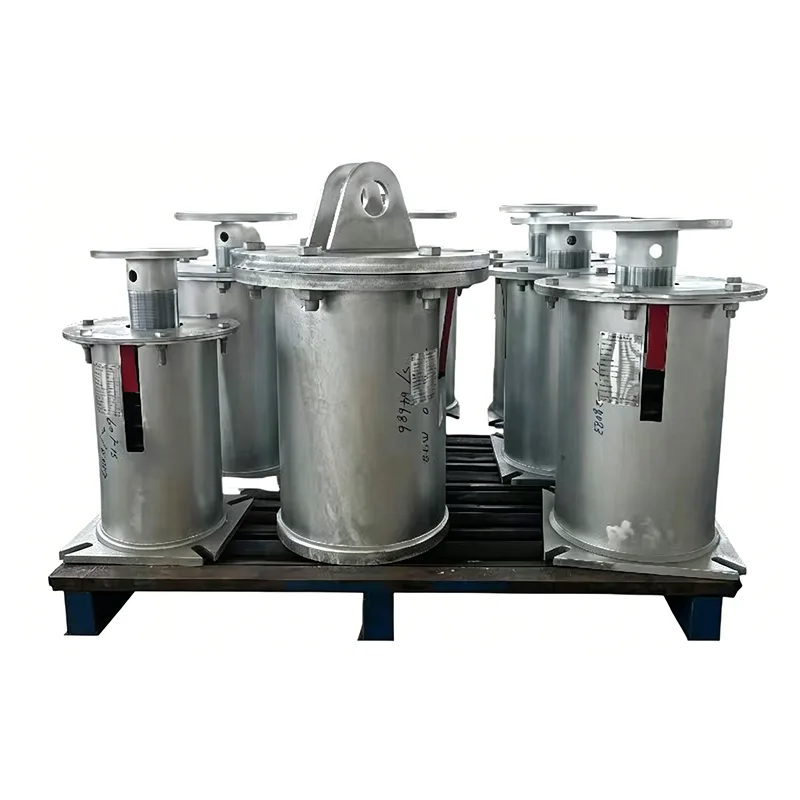

Umerașele cu arcuri variabile, cunoscute și sub denumirea de suporturi cu arcuri variabile, sunt cel mai utilizat tip de suport pentru țevi în sistemele de țevi industriale. Ele furnizează o forță de susținere care variază proporțional cu deformarea arcului pe măsură ce țeava se mișcă pe verticală din cauza expansiunii sau contracției termice. Pentru aplicațiile în care deplasarea termică este moderată și o cantitate controlată de variație a sarcinii este acceptabilă, umerașele cu arc variabil oferă o soluție rentabilă și compactă în comparație cu suporturile cu arc constant.
Fabricat deTehnologia conductelor Yangzhou Tianshun, Umerașele noastre variabile cu arcuri folosesc arcuri elicoidale din oțel aliat de înaltă calitate, găzduite într-o carcasă robustă din oțel. Pe măsură ce țeava se mișcă în sus sau în jos din poziția sa instalată, arcul se comprimă sau se extinde în mod corespunzător, modificând forța de reacție direct proporțional cu distanța de deplasare și viteza arcului. Fiecare unitate este calibrată din fabrică la sarcina rece, sarcina caldă și direcția de deplasare specificate, asigurând performanțe previzibile de la instalare până la exploatare.

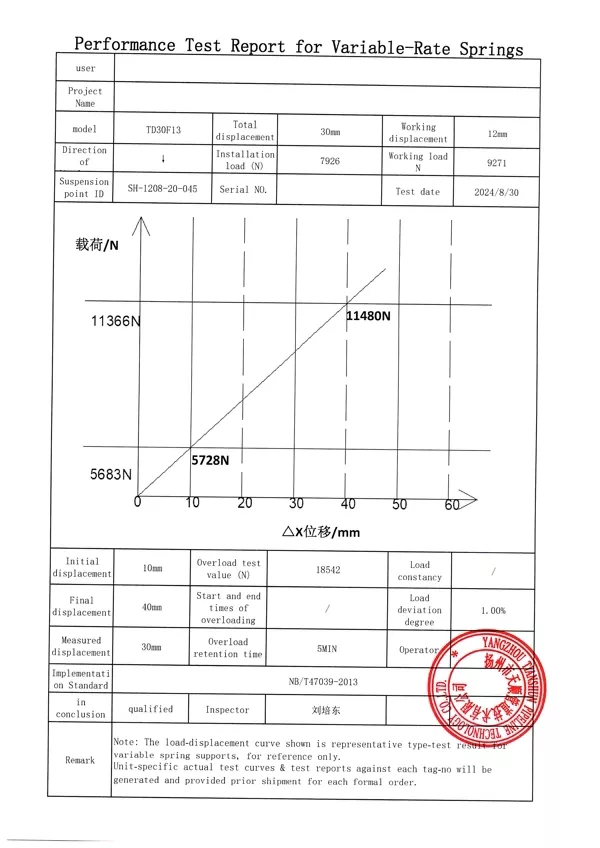

Această figură arată curba de performanță a deplasării sarcinii a unui suport/agățat cu arc variabil, inclusiv parametrii cheie de sarcină și deplasare pentru a verifica precizia de încărcare și fiabilitatea operațională a produsului.
Fiecare unitate este supusă calibrării sarcinii și testării de performanță înainte de expediere. Abaterea sarcinii de setare este controlată cu ±5%, conform standardului internațional ANSI/MSS-SP-58-2018, precum și NB/T47039-2013.
Produsele îndeplinesc cerințele tehnice pentru sistemele de conducte electrice, petrochimice și alte sisteme industriale. Conform MSS-SP-58-2018, variabilitatea maximă admisibilă a sarcinii pentru unitățile cu arc variabil nu trebuie să depășească 25% din sarcina caldă de funcționare pe parcursul întregii curse de lucru.
| Tabel cu specificații pentru umeraș cu arc variabil | Exemplu |
| Tipul de umeraș/Configurație | Tipul A, B, C, D, E, F, G |
| Dimensiunea primăverii / Nr. | Nr. 0 - Nr. 22 |
| Gama de călătorie | 30 mm, 60 mm, 90 mm, 120 mm 180 mm |
| Sarcina de operare | 0,2 kN - 400 kN |
| Sarcină instalată (încărcare rece) | kN / kgf |
| Sarcina de funcționare (sarcină la cald) | kN / kgf |
| Direcția de mișcare | În sus / în jos |
| Variabilitate (%) | ≤ 25% (Standard) |
| Tratarea suprafeței | Hot Dip Galv/ Vopsit |
| Materialul carcasei | Oțel carbon (Q235/Q355) |
Un parametru cheie atunci când se selectează un suport cu arc variabil este procentul de variație a sarcinii - diferența dintre sarcina rece și cea caldă împărțită la sarcina de funcționare. Majoritatea specificațiilor de inginerie impun ca această valoare să rămână sub 25% pentru serviciul general și sub 6% pentru conexiunile la echipamente critice. Acolo unde deplasarea este suficient de mare pentru ca variația sarcinii să depășească limitele acceptabile, sunt specificate în schimb suporturi cu arc constant.
Suporturile noștri standard cu arc variabil sunt proiectate pentru a menține variația sarcinii în limitele tipice ale proiectului pe întreaga lor gamă de lucru, iar fiecare unitate este marcată în mod clar cu rata arcului, setarea sarcinii la rece și direcția de deplasare pentru o instalare și punerea în funcțiune simplă.

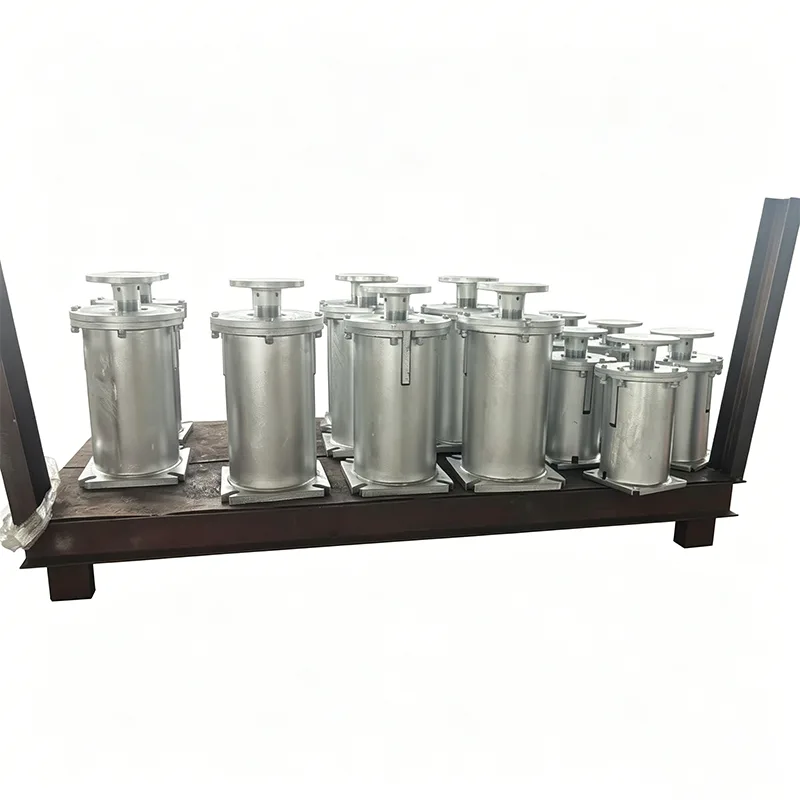

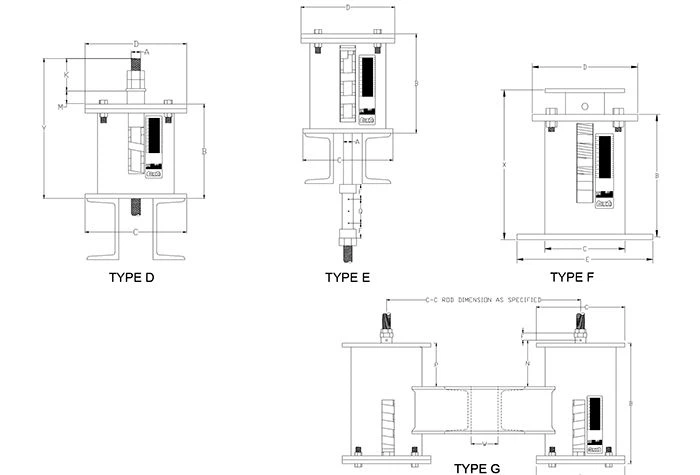

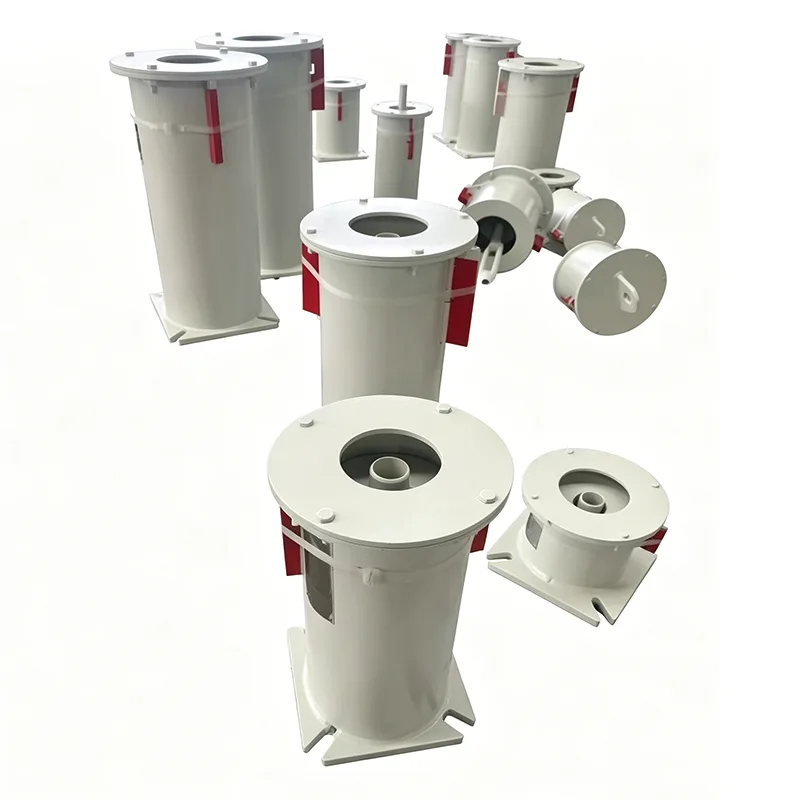

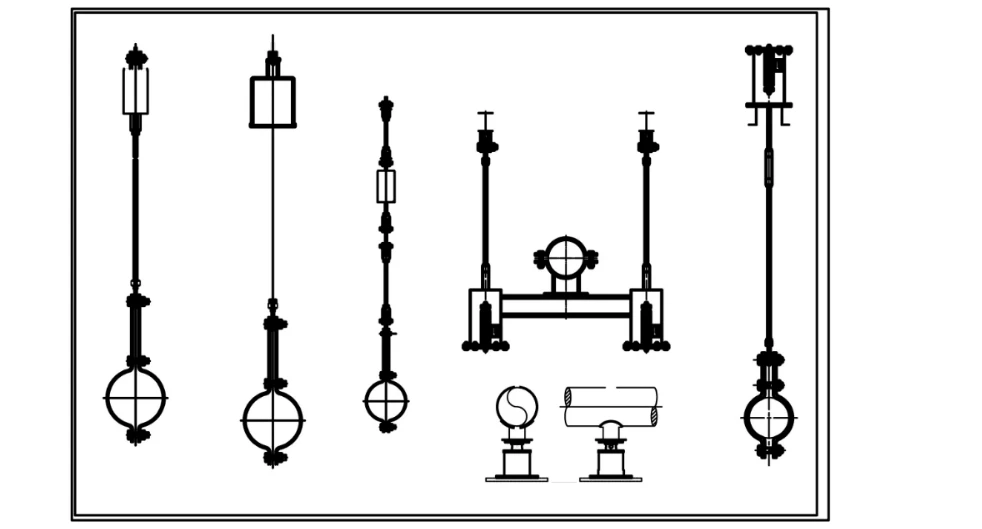

Oferim suporturi variabile cu arc în configurații multiple de montare, inclusiv modele suspendate în partea de sus, montate pe bază și montate lateral, acoperind capacități de sarcină de la aproximativ 0,02 kN până la 40 kN pe dimensiunile standard ale arcului. Gamele standard de cursă includ 30 mm, 60 mm, 90 mm, 120 mm și 150 mm, cu curse speciale disponibile la cerere.
Elementele de arc sunt produse din oțel de arc 60Si2Mn sau 50CrVA, iar carcasele sunt disponibile în finisaje galvanizate la cald, vopsite cu epoxi sau oțel inoxidabil pentru medii corozive. Unitățile standard sunt evaluate pentru temperaturi ambientale de funcționare de la -20°C la +200°C, cu opțiuni de arcuri din aliaj de înaltă temperatură disponibile pentru aplicații cu căldură extremă, cum ar fi țevile cuptorului și cazanului.

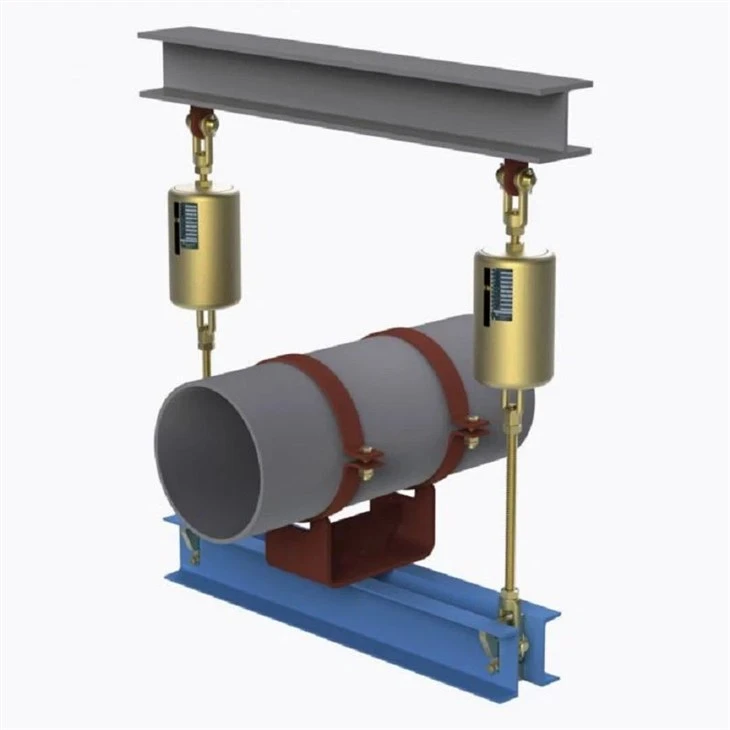

Fiecare suport de arc variabil este echipat cu o scară de deplasare, indicator de sarcină și plăci de oprire superioare și inferioare. Conexiunile tijei filetate în partea de sus și de jos permit o reglare verticală simplă în timpul instalării, iar setările de sarcină pot fi verificate la fața locului în raport cu datele de pe plăcuța de identificare.
Umerașele noastre cu arc variabil sunt fabricate în conformitate cu GB/T 17116.1/.2/.3 și sunt complet interschimbabile cu standardele internaționale, inclusiv MSS SP-58, ASME B31.1, ASME B31.3 și EN 13480-3. Trasabilitatea materialului este menținută pe toată durata producției, iar toate arcurile sunt supuse presetării și testelor de sarcină înainte de asamblare.
Pentru proiecte specializate, furnizăm suporturi cu arc din oțel inoxidabil, ansambluri de suport pentru țevi izolate și unități cu acoperiri speciale pentru servicii offshore, maritime sau de desalinizare. Producem, de asemenea, suporturi preizolate pentru țevi și suporturi pentru pantofi pentru țevi care se integrează direct cu gama noastră de suporturi cu arc variabil pentru soluții complete de susținere a liniilor.
Suporturi variabile cu arcsunt instalate pe aproape orice tip de conducte de proces și de utilități unde are loc mișcarea termică verticală. Aplicațiile obișnuite includ liniile de abur și apă de alimentare pentru centralele electrice, conductele de proces de rafinărie, buclele schimbătoarelor de căldură pentru uzine chimice, rețelele de încălzire centrală și sistemele HVAC din clădirile comerciale mari. Ele sunt, de asemenea, utilizate alături de suporturi de țevi rigide pe liniile în care doar punctele selectate necesită compensarea mișcării.
Pentru sistemele de conducte cu sarcini dinamice, cum ar fi loviturile de berbec, evenimentele seismice sau vibrațiile pompei, suporturile variabile cu arc sunt adesea combinate cu amortizoare hidraulice care limitează mișcarea dinamică, permițând în același timp deplasarea termică liberă. Acolo unde creșterea termică este prea mare pentru o unitate variabilă, vă recomandăm să treceți la umerașe constante cu arc în acele puncte de sprijin specifice.
Portofoliul nostru mai larg de suporturi pentru țevi include suporturi constante cu arc, suporturi și bare rigide, suporturi pentru pantofi pentru țevi, suporturi pentru țevi preizolate pentru liniile reci și criogenice și amortizoare hidraulice. Pentru sistemele de conducte care necesită, de asemenea, absorbție axială, laterală sau unghiulară a mișcării, producem rosturi de dilatare cu burduf metalic, rosturi de dilatare din cauciuc și rosturi de dilatare din țesătură care pot fi specificate împreună cu suporturile noastre cu arc ca o soluție unică.
Fiecare suport cu arc variabil este testat la sarcină și verificat dimensional în unitatea noastră de testare internă înainte de expediere, în conformitate cu sistemul nostru de management al calității ISO 9001:2015. Sprijinăm clienții de la selecția inițială a arcului și calculul sarcinii până la îndrumări de instalare și serviciul post-vânzare. Întrebările primesc un răspuns în 24 de ore, iar termenele standard de producție variază între 10 și 20 de zile lucrătoare, în funcție de volum și configurație. Cu peste 14 ani furnizând suporturi pentru țevi și rosturi de dilatare pentru proiecte din mai mult de 45 de țări, livrăm atât unități standard de catalog, cât și unități personalizate contractorilor și utilizatorilor finali EPC la nivel global.
Ce înseamnă „procent de variație a sarcinii” pe un suport cu arc variabil?
Variația sarcinii este diferența dintre sarcina rece (instalată) și sarcina caldă (în funcțiune), exprimată ca procent din sarcina de funcționare. Este determinată de rata arcului înmulțită cu cursa termică, împărțită la sarcina de funcționare. Majoritatea specificațiilor de proiect limitează această valoare la 25% maxim pentru conductele standard.
Poate fi instalat un umeraș cu arc variabil în orice orientare?
Nu. Umerașele cu arc variabil sunt proiectate pentru mișcare verticală și trebuie instalate cu axa arcului vertical. Instalarea orizontală sau în unghi va cauza blocarea, transferul incorect al sarcinii și uzura prematură. Pentru sarcini orizontale sau reținere laterală, barele rigide, saboți de țeavă sau amortizoare trebuie specificate separat.
Care este temperatura maximă pe care o poate suporta umerasele tale cu arc variabil?
Unitățile standard din oțel carbon cu arcuri din oțel aliat sunt evaluate pentru funcționare continuă până la aproximativ 200°C. Pentru conducte de temperatură mai ridicată, cum ar fi liniile de abur de înaltă presiune sau racordurile la cazan, oferim materiale pentru arcuri de temperatură înaltă și configurații de suport izolat. Contactați echipa noastră de ingineri cu condițiile dumneavoastră de funcționare pentru o selecție adecvată a materialului.
Oferiți calcule de selecție a primăverii?
Da. Echipa noastră de ingineri poate ajuta la selectarea arcului dacă furnizați dimensiunea țevii, greutatea operațională, magnitudinea și direcția deplasării termice și orice cerințe de specificație a proiectului. De asemenea, putem revizui programele de suport existente și recomandăm suportul cu arc variabil sau constant adecvat pentru fiecare locație.
Care este timpul de livrare pentru umerașele cu arc variabil standard?
Unitățile standard de catalog sunt livrate de obicei în 10 până la 20 de zile lucrătoare, în funcție de dimensiunea comenzii și de sarcina curentă de producție. Finisajele personalizate, călătoriile speciale sau configurațiile din oțel inoxidabil pot adăuga câteva zile suplimentare. Livrarea rapidă poate fi discutată în momentul comenzii.
Ce documentație vine cu o comandă?
Furnizarea standard include o listă de ambalare și plăcuțe de identificare a produsului cu numărul arcului, capacitatea de încărcare și datele de călătorie. La cerere pot fi furnizate rapoarte de testare a materialelor (MTR), înregistrări de calibrare a sarcinii arcului și rapoarte de inspecție dimensională. Inspecția terță parte de către organismele autorizate este disponibilă și pentru proiectele care o necesită.
Puteți furniza ansambluri complete de susținere a țevilor, inclusiv saboți și cleme pentru țevi?
Absolut. Furnizăm umerașe cu arcuri variabile ca unități de sine stătătoare sau ca seturi de suport complet asamblate, inclusiv cleme de țeavă, suporturi pentru pantofi pentru țevi, tenditori, tije filetate și feronerie de conectare structurală. Ansamblurile de susținere a țevilor preizolate pentru service la rece sau criogenic sunt, de asemenea, disponibile ca pachet unic, gata de instalat.
