Articulație de dilatare flexibilă pentru compensarea deplasării termice a conductei și absorbția vibrațiilor

Rosturile de dilatare ale conductelor sunt componente flexibile instalate în sistemele de conducte pentru a absorbi modificările dimensionale cauzate de dilatarea și contracția termică, precum și pentru a amortiza vibrațiile, pentru a reduce zgomotul și pentru a compensa nealinierea minoră a instalației. Fără rosturi de dilatare, creșterea termică în țevi lungi ar genera stres enorm care poate deteriora pompele, supapele, duzele și conducta în sine.Tehnologia conductelor Yangzhou Tianshunproduce trei familii principale de rosturi de dilatare - burduf metalic, cauciuc și material textil - fiecare proiectat pentru anumite condiții de presiune, temperatură și mediu.

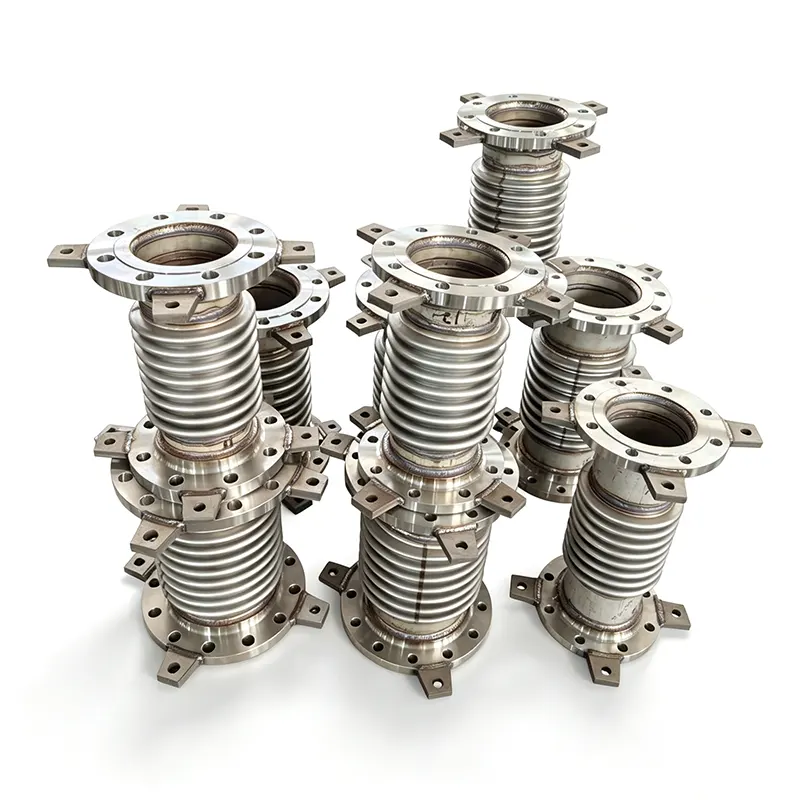

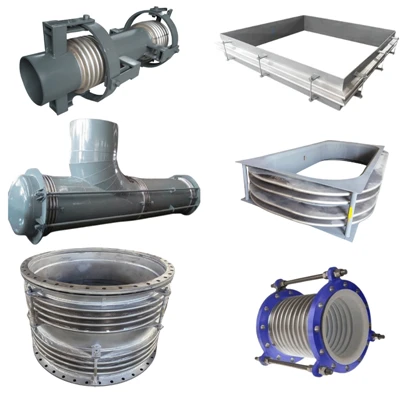

Articulații de dilatație cu burduf metalic

Îmbinările de dilatație metalice, numite și îmbinări de dilatație cu burduf, sunt construite din unul sau mai multe elemente de burduf contorsionate din oțel inoxidabil combinate cu fitinguri de capăt, cum ar fi flanșe, capete sudate sau conexiuni filetate. Sunt proiectate pentru sisteme de conducte presurizate și pot absorbi mișcarea axială, laterală și unghiulară individual sau în combinație.

Configurațiile variază de la unități simple cu o singură axă până la modele complexe legate, universale, articulate și echilibrate prin presiune, care conțin presiunea de forță sau restricționează mișcarea la anumite planuri. Burdufurile sunt de obicei formate din oțel inoxidabil 304, 321 sau 316L, cu opțiuni de aliaj înalt, cum ar fi Inconel sau Hastelloy, disponibile pentru servicii corozive sau la temperaturi înalte. Presiunea nominală acoperă vidul complet până la câteva sute de bari, în funcție de diametru și de numărul de straturi de burduf.

Articulații de dilatație din cauciuc

Rosturile de dilatare din cauciuc oferă o alternativă ușoară și amortizatoare a vibrațiilor la unitățile metalice pentru aplicații cu presiune mai mică. Construite din cauciuc sintetic ranforsat, cum ar fi variantele EPDM, NBR, neopren sau căptușite cu PTFE, acestea absorb mișcarea termică, reduc zgomotul generat de structură și compensează nealinierea dintre conducte și echipament. Sunt utilizate pe scară largă în tratarea apei, HVAC, stații de pompare și linii de transfer chimic, unde rezistența la coroziune și absorbția șocurilor sunt prioritare.

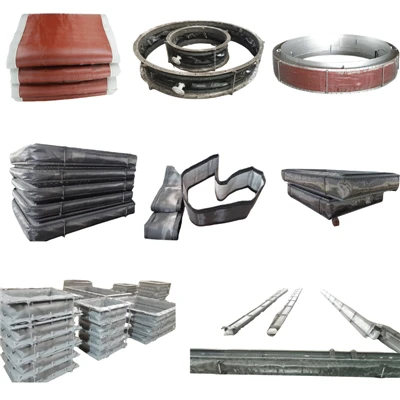

Articulații de dilatare din țesătură

Rosturile de dilatare din material textil sau nemetalice sunt proiectate în principal pentru conducte de joasă presiune și sisteme de gaze arse care funcționează la temperaturi ridicate. Ele constau din mai multe straturi de țesături la temperaturi înalte, izolație și materiale de etanșare încadrate de metal sau oțel. Capabile să absoarbă cantități mari de mișcări axiale, laterale și unghiulare cu o forță de reacție foarte mică, îmbinările țesăturilor sunt comune în centralele electrice, instalațiile de transformare a deșeurilor în energie, cuptoarele de ciment și sistemele industriale de evacuare care funcționează până la 1.000°C și mai mult, cu izolație adecvată.

Specificații cheie și inginerie personalizată

Gama noastră de rosturi de dilatare acoperă diametre nominale de la DN25 (1 inch) până la DN4000 (160 inch) și mai mari pentru unitățile de material textil personalizate. Dimensiunile standard față în față urmează normele comune ale industriei, iar lungimile personalizate, capacitățile de mișcare și configurațiile de capăt sunt produse la comandă. Fiecare îmbinare este testată hidrostatic și testată în ciclu, după caz, cu trasabilitate completă a materialului de la bobină până la ansamblul finit.

Toate rosturile de dilatație sunt proiectate și fabricate în conformitate cu standardele internaționale, inclusiv EJMA, ASME B31.1, ASME B31.3, EN 14917 și GB/T 12777. Deținem, de asemenea, certificare ISO 9001:2015 și putem furniza unități marcate CE pentru piața europeană.

Integrare cu sistemele de suport pentru conducte

Rosturile de dilatare sunt aproape întotdeauna specificate ca parte a unei analize complete a flexibilității conductelor, lucrând alături de suporturi de arc și suporturi de conducte rigide pentru a controla atât mișcarea, cât și sarcina. Pe liniile cu creștere termică verticală semnificativă, umerașele cu arcuri variabile sau umerasele constante cu arc suportă greutatea conductei, în timp ce rostul de dilatație absoarbe deplasarea axială și laterală. Pentru sistemele supuse unor evenimente dinamice, cum ar fi loviturile de berbec sau încărcările seismice, amortizoarele hidraulice sunt adesea instalate în paralel cu rosturile de dilatație pentru a restrânge mișcarea bruscă, permițând în același timp deplasarea termică treptată.

Portofoliul nostru complet de produse include, de asemenea, suporturi pentru țevi, suporturi preizolate pentru conducte criogenice și de înaltă temperatură și o gamă completă de suporturi și suporturi cu arcuri - permițând clienților să-și aprovizioneze rosturile de dilatare și hardware-ul de sprijin asociat de la un singur producător.

Aplicații în diverse industrii

Rosturile de dilatare sunt specificate practic în fiecare sector al industriei de proces: generarea de energie (termică, nucleară, regenerabilă), petrol și gaze (rafinării, conducte, terminale GNL), tratare a apei și apelor uzate, uzine petrochimice și farmaceutice, minerit și procesare minerală, producție de alimente și băuturi, încălzire centralizată și sisteme HVAC de construcție.

Calitate și servicii

Fiecare rost de dilatare este supus testării presiunii și inspecției dimensionale înainte de expediere de la unitatea noastră de producție de 35.000 m² din Jiangsu, China. Echipa noastră de ingineri sprijină clienții cu calcule de mișcare, îndrumări pentru selecția materialelor și revizuiri de design personalizat. Timpul standard de livrare durează de la două până la patru săptămâni, în funcție de dimensiune și complexitate, iar comenzile urgente pot fi acceptate prin acord prealabil. Cu peste 14 ani de experiență în furnizarea de componente pentru conducte în peste 45 de țări, deservim contractori EPC, firme de inginerie și utilizatori finali din întreaga lume.

Întrebări frecvente

Ce tip de rost de dilatare ar trebui să aleg - metal, cauciuc sau material?

Selectați în funcție de presiune, temperatură și mediu. Îmbinările metalice cu burduf suportă presiune înaltă și o gamă largă de temperatură și sunt implicite pentru conductele de proces. Îmbinările din cauciuc excelează la amortizarea vibrațiilor și la rezistența la coroziune în apă și la servicii chimice blânde. Îmbinările din țesătură sunt utilizate pentru conducte de diametru mare, joasă presiune și temperatură înaltă, cum ar fi sistemele de gaze arse și de evacuare.

Ce mișcări poate absorbi un rost de dilatație?

În funcție de proiectare, rosturile de dilatație pot absorbi mișcarea axială (compresie/extensie), laterală (decalaj perpendicular) și unghiulară (rotație), fie individual, fie în combinație. Unitățile cu un singur burduf gestionează în primul rând mișcarea axială, în timp ce modelele universale, cu balamale și cardan sunt utilizate pentru deplasarea laterală și unghiulară.

Am nevoie de suporturi cu arc când instalez un rost de dilatare?

În majoritatea cazurilor, da. Rosturile de dilatare absorb mișcarea termică, dar nu sunt proiectate să suporte greutatea conductei. Umerașele cu arcuri variabile sau umerasele constante cu arc susțin sarcina moartă a țevii și a conținutului, permițând în același timp rostului de dilatație să se miște liber. Selectarea corectă a suportului face parte dintr-o analiză completă a tensiunii pe conductă.

Ce standarde respectă rosturile dumneavoastră de dilatare?

Rosturile noastre de dilatare metalice sunt proiectate conform standardelor EJMA și respectă ASME B31.1, ASME B31.3, EN 14917 și GB/T 12777. Unitățile din cauciuc și țesături respectă standardele ISO, EN și ASTM aplicabile. Marcajul CE și inspecția de la terți sunt disponibile la cerere.

Care este durata de viață tipică a unui rost de dilatare?

Durata de viață depinde de temperatură, presiune, cicluri de mișcare, coroziunea mediului și calitatea instalării. O îmbinare cu burduf metalic dimensionată și instalată corespunzător durează de obicei 10 până la 20 de ani în serviciul industrial normal. Îmbinările din cauciuc și țesătură au, în general, o durată de viață mai scurtă și sunt considerate articole de uzură înlocuibile. La cerere, putem furniza date ciclului de oboseală pentru modele specifice de burduf.
