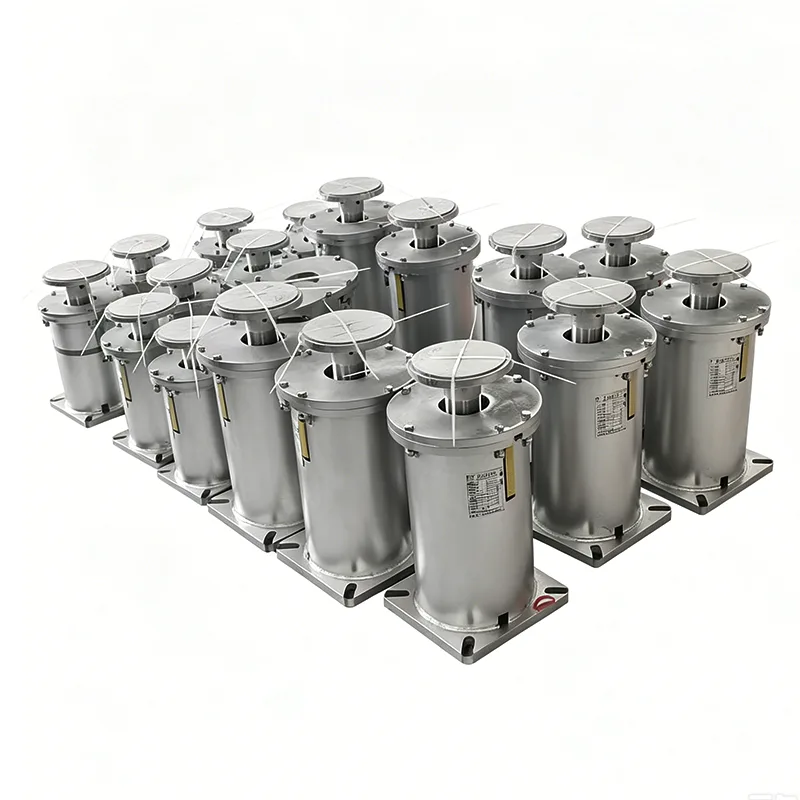

Suporturi de arc de rezistență pentru conducte industriale de expansiune termică și suport de sarcină

Facem suporturi de primăvară laTianshunde 14 ani acum. Ele nu sunt cea mai spectaculoasă parte a unui sistem de conducte, dar atunci când o centrală termică pornește sau o linie de GNL se răcește, acestea sunt componentele care fac în liniște sarcinile grele. Peste 70% dintre comenzile noastre provin de la clienți repetați - EPC-uri, firme de inginerie și proprietari de fabrici care au încercat restul și au rămas cu noi. Suporturile noastre de primăvară funcționează în peste 45 de țări, de la rafinăriile din Orientul Mijlociu până la fabricile chimice din Asia de Sud-Est.

Această figură arată curba de performanță a deplasării sarcinii a unui suport/agățat cu arc variabil, inclusiv parametrii cheie de sarcină și deplasare pentru a verifica precizia de încărcare și fiabilitatea operațională a produsului.

Fiecare unitate este supusă calibrării sarcinii și testării de performanță înainte de expediere. Abaterea sarcinii de setare este controlată cu ±5%, conform standardului internațional ANSI/MSS-SP-58-2018, precum și NB/T47039-2013.

Produsele îndeplinesc cerințele tehnice pentru sistemele de conducte electrice, petrochimice și alte sisteme industriale. Conform MSS-SP-58-2018, variabilitatea maximă admisibilă a sarcinii pentru unitățile cu arc variabil nu trebuie să depășească 25% din sarcina caldă de funcționare pe parcursul întregii curse de lucru.

Curba sarcină-deplasare obținută în urma testului de tip a unui suport/agățat cu arc constant. Axa orizontală reprezintă deplasarea, în timp ce axa verticală reprezintă sarcina. Curba rămâne aproximativ orizontală pe toată cursa de lucru, demonstrând că forța de susținere rămâne esențial constantă atunci când conductele se îndoaie din cauza expansiunii și contracției termice.

Acest test de tip verifică constanța sarcinii, stabilitatea la deplasare completă și fiabilitatea operațională a unităților cu arc constant. Toate unitățile de producție sunt supuse calibrării încărcăturii înainte de expediere, cu abaterea sarcinii controlată cu ±6% în conformitate cu ANSI/MSS-SP-58-2018 și NB/T47038-2013.

Aceste produse sunt aplicabile sistemelor de conducte industriale cu deplasare termică mare, inclusiv conducte principale de abur și alte conducte de înaltă temperatură și presiune.

Când specificați suporturi cu arc, prima decizie reală este între două tipuri. Dacă mișcarea țevii este moderată și o anumită variație a sarcinii este acceptabilă, atuncisuporturi variabile cu arcfaceți treaba bine și mențineți costurile la un nivel scăzut. Dacă echipamentul conectat, cum ar fi o turbină cu abur sau o duză pentru compresor, nu poate tolera multe schimbări de sarcină, aveți nevoie desuporturi constante cu arc. Ele mențin o forță de susținere aproape plată pe toată gama de deplasare. Inginerii noștri vă vor ajuta să alegeți tipul potrivit pe baza datelor dvs. de analiză a stresului, nu pe presupuneri.

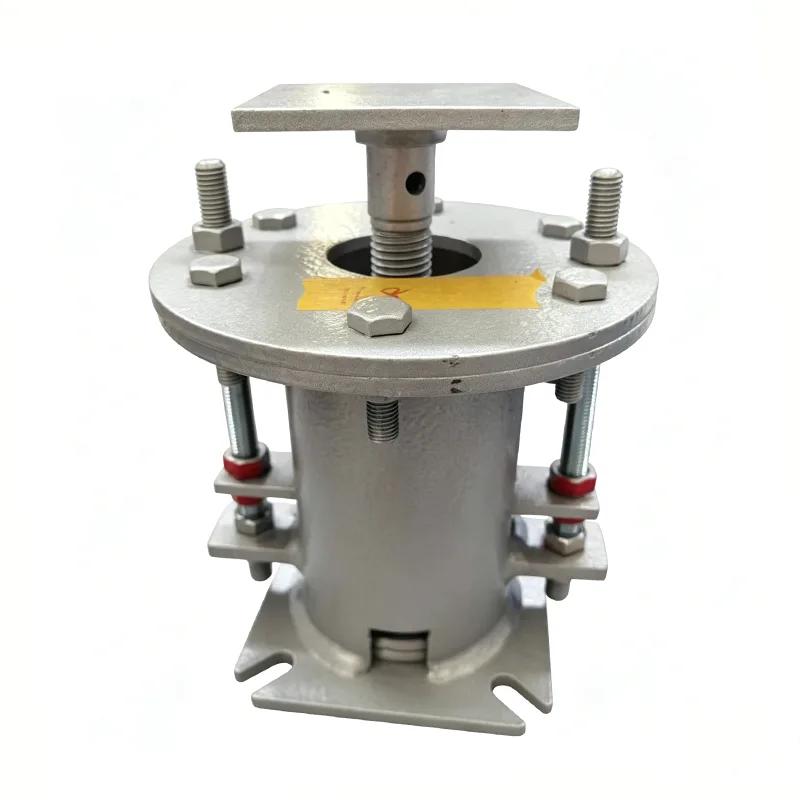

Cum funcționează suporturile cu arc într-un sistem real de conducte

Suporturile de primăvară nu funcționează izolat. Aproape întotdeauna fac parte dintr-un aranjament de sprijin mai mare. O configurație tipică include suporturi rigide pentru țevi sau pantofi pentru țevi pentru a suporta greutatea, în timp ce unitatea cu arc se ocupă de mișcarea termică verticală. Atunci când aveți nevoie să susțineți o linie rece, combinăm adesea ansamblul arcului cu suporturi de țevi preizolate pentru a preveni formarea condensului și a gheții la punctul de sprijin. Mulți clienți le numesc și cu un alt nume - umerașe cu arc - mai ales atunci când unitatea este de tip suspendat în partea de sus. Aceeași familie de produse, doar un stil de montare diferit.

Materialele pe care le folosim

Nu tăiem colțurile materiilor prime. Fiecare lot vine cu certificate de fabrică și suntem bucuroși să împărtășim trasabilitatea completă cu echipa dumneavoastră de inspecție.

Toate materialele provin de la fabrici de oțel chinezești aprobate. Dacă proiectul dvs. necesită un anumit grad, cum ar fi inoxidabil duplex sau aliaje la temperatură înaltă, anunțați-ne.

Standardele pe care le respectăm

Fabricăm la următoarele standarde implicite și ne putem adapta altora la cerere:

ASME B31.3 – Conducte de proces

ANSI/MSS SP-58 – Suporturi și agățați pentru țevi

GB/T 17116 – Standard chinezesc pentru suporturi pentru țevi

De asemenea, disponibil pentru DIN, JIS sau specificațiile specifice proiectului dumneavoastră

Fabrica noastră deține certificarea ISO 9001:2015 și producem certificare completă a materialelor EN 10204 3.1 cu fiecare transport.

Întrebări frecvente pe care le pun clienții noștri

Î1: Variabilă sau constantă — cum mă decid?

Dacă deplasarea țevii nu este mare și o variație a sarcinii de, să zicem, 10-25% este în regulă, un suport de arc variabil va funcționa bine și va costa mai puțin. Atunci când echipamentul atașat are o sarcină strictă admisă a duzei (tipic la admisiile de turbină, conexiunile compresorului sau conductele de reactor), mergeți cu un suport de arc constant. Trimiteți-ne datele dvs. izometrice de stres sau deplasări și vă vom recomanda modelul potrivit - fără taxă pentru asta.

Î2: Ce capacități de încărcare și intervale de deplasare puteți furniza?

Pentru suporturi variabile cu arc, gama noastră standard acoperă câteva sute de kilograme până la peste 20 de tone metrice pe unitate. Suporturile cu arc constant pot depăși cu mult 30 de tone pentru liniile cu pereți grei. Cursă: de obicei 0–150 mm pentru unitățile variabile și până la 300 mm sau mai mult pentru tipurile constante. Intervalele de deplasare personalizate și setările de încărcare sunt obișnuite pentru noi.

Q3: Cât durează livrarea?

Stoc și componente semifabricate: 20–25 zile. Comenzi complet personalizate: 30–40 de zile. Dacă proiectul dvs. are un program strâns, discutați devreme cu echipa noastră de vânzări - adesea putem rearanja intervalele de producție pentru a respecta termenele limită critice.

Î4: Cum le împachetați pentru export?

Unitățile mai mici merg în lăzi de lemn fumigate. Ansamblurile mai mari sunt înșurubate pe paleți de oțel sau cadre sudate cu ambalaj impermeabil. Expediem regulat în porturile din Orientul Mijlociu, Asia de Sud-Est, Europa și America de Sud. Nu am avut nicio reclamație pentru daune de transport în ultimii trei ani.

Q5: Ne puteți arăta referințe la proiecte?

Da. Am furnizat suporturi de arcuri și pachete complete de suspendare pentru țevi pentru centralele electrice cu ciclu combinat din Orientul Mijlociu, unități de procesare a nichelului în Indonezia, fabrici chimice în Brazilia și conducte convenționale insulare în proiectele nucleare din China. Contactați-ne pentru o listă de referințe care se potrivește cu sectorul dvs.

Testare înainte de expediere

Fiecare suport de primăvară care părăsește fabrica noastră din Yangzhou trece prin aceste verificări:

Inspecție vizuală și dimensională

Eșantionarea înălțimii și a rigidității fără arc

Test de precompresie și recuperare la sarcină completă

Calibrarea scalei de călătorie

Verificarea curbei de sarcină vs. deplasare

Atașăm un raport de testare și certificate de material în interiorul plicului de expediere. Inspecția martorilor terți de către SGS, BV sau TÜV este disponibilă dacă contractul dvs. o cere.

Personalizarea este norma aici

Aproximativ jumătate din comenzile noastre încep cu un desen al clientului sau cu un set de condiții de proiectare, nu cu un număr de piesă standard. Pentru a obține o cotație, trebuie doar să ne spuneți:

Tip de montare: suport superior sau suport de bază

Sarcină caldă și încărcare rece

Mișcarea așteptată a conductei (în sus sau în jos)

Detalii de conectare sau propriul desen

Cantitate

Ne vom ocupa de restul — acoperiri speciale, feronerie inoxidabilă, material pentru arc de temperatură înaltă, dimensiuni nestandard ale carcasei, toate acestea.

Felul în care o vedem

Suporturile de primăvară nu sunt știință rachetă, dar trebuie făcute corect. Un ansamblu de arc bine construit va sta liniștit timp de 15 sau 20 de ani. Unul prost apare ca o sudură crăpată sau o linie înclinată în câteva luni. La Tianshun, le construim ca și cum le-am pune în propria noastră fabrică. Asta înseamnă că nu există comenzi rapide pe material, nu sări peste teste și nicio surpriză de ultim moment la livrare.

Dacă următorul dvs. proiect necesită suporturi pentru arcuri, umerașe pentru arcuri, suporturi constante pentru arcuri sau încălțăminte pentru țevi preizolate, trimiteți-ne cerințele dvs. Vă vom obține un preț corect de fabrică și o propunere tehnică care are sens. De asemenea, sunteți binevenit să vizitați fabrica noastră din Yangzhou - doar anunțați-ne când.
