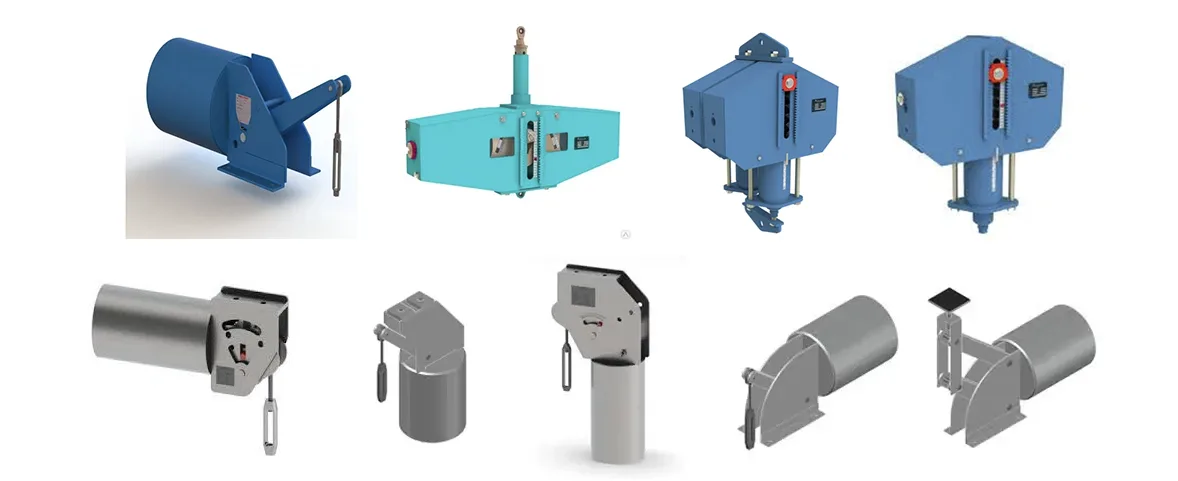

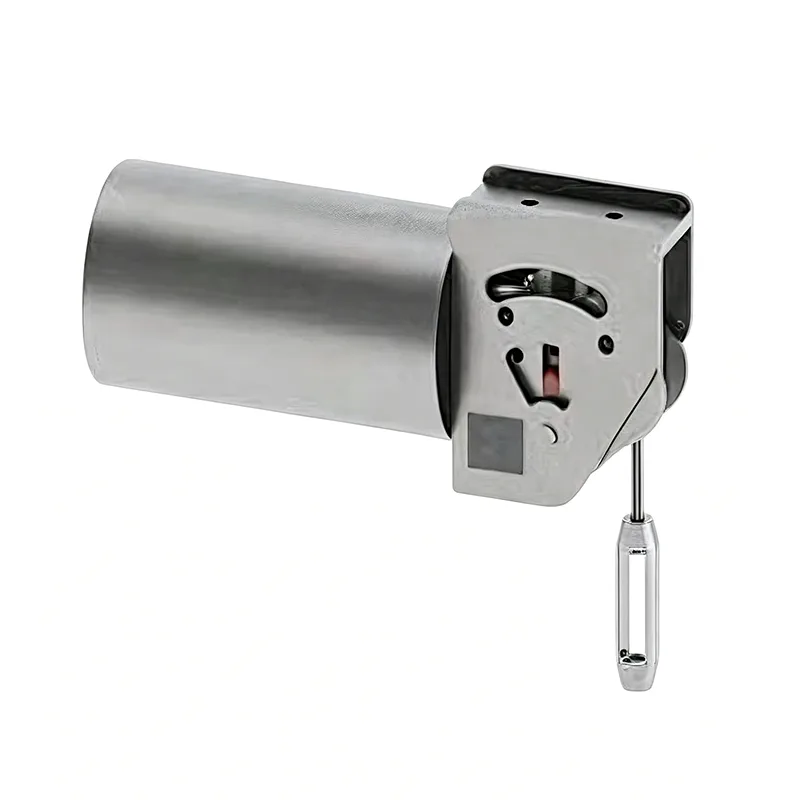

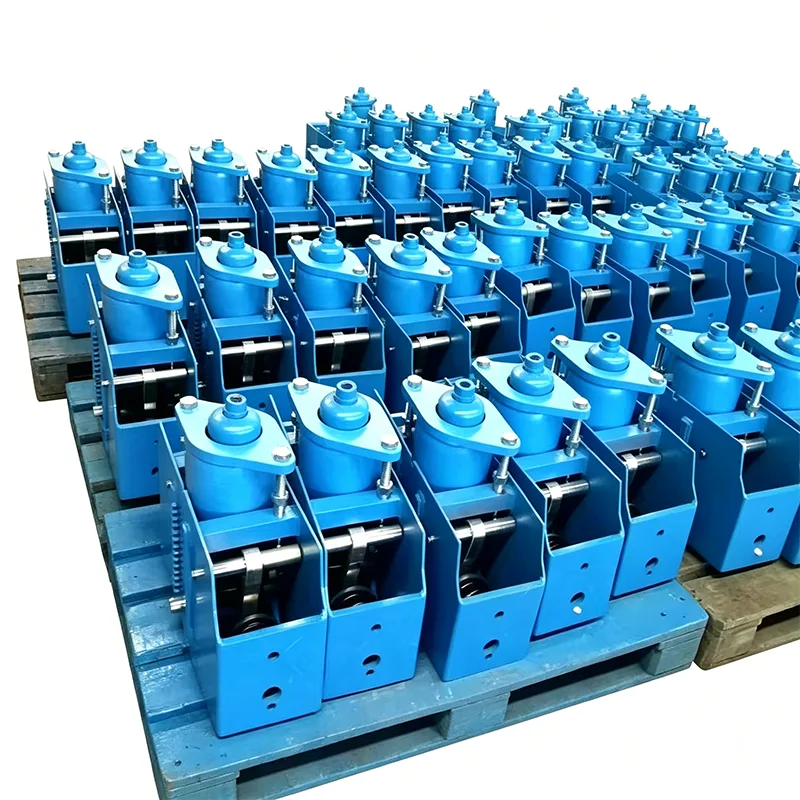

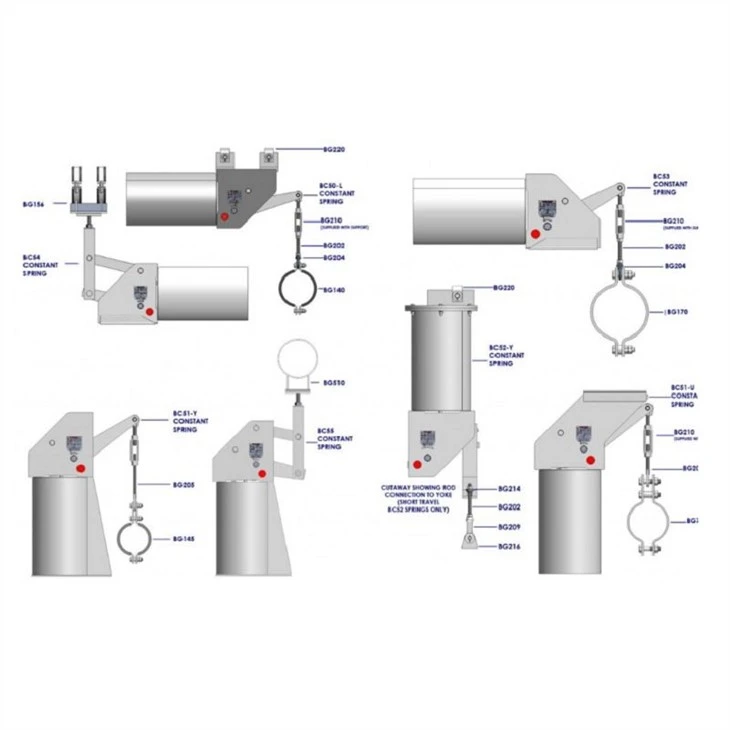

Umeraș cu arc constant de precizie pentru conducte cu deplasare mare, cu o sarcină uniformă

Umerașele cu arc constant, denumite și suporturi de arc de sarcină constantă sau suporturi de forță constantă, oferă o forță de susținere aproape uniformă pe toată gama de cursă a țevii. Aceste unități sunt proiectate special pentru sistemele de conducte care suferă deplasări termice verticale semnificative, unde suporturile variabile ar introduce o variație excesivă a sarcinii și ar transfera stresul nedorit către echipamentele și conductele conectate.

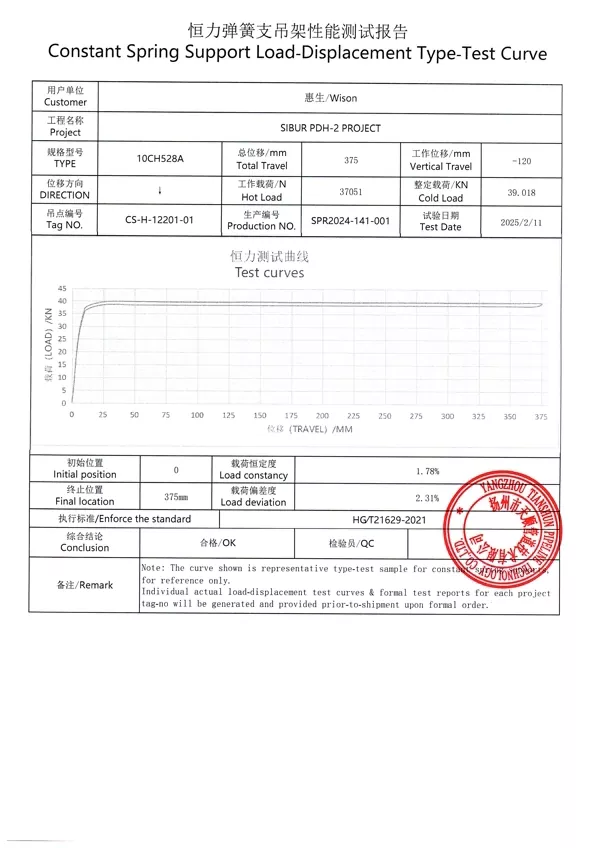

Curba sarcină-deplasare obținută în urma testului de tip a unui suport/agățat cu arc constant. Axa orizontală reprezintă deplasarea, în timp ce axa verticală reprezintă sarcina. Curba rămâne aproximativ orizontală pe toată cursa de lucru, demonstrând că forța de susținere rămâne esențial constantă atunci când conductele se îndoaie din cauza expansiunii și contracției termice.

Acest test de tip verifică constanța sarcinii, stabilitatea la deplasare completă și fiabilitatea operațională a unităților cu arc constant. Toate unitățile de producție sunt supuse calibrării încărcăturii înainte de expediere, cu abaterea sarcinii controlată cu ±6% în conformitate cu ANSI/MSS-SP-58-2018 și NB/T47038-2013.

Aceste produse sunt aplicabile sistemelor de conducte industriale cu deplasare termică mare, inclusiv conducte principale de abur și alte conducte de înaltă temperatură și presiune.

LaTehnologia conductelor Yangzhou Tianshun, producem suporturi cu arc constant folosind un mecanism dovedit de biela manivelă asociat cu arcuri de compresie de înaltă calitate. Acest design echilibrează cuplul arcului cu cuplul de sarcină în jurul axei principale pe toată durata cursei, menținând abaterea sarcinii cu ±5% ca standard - și ±3% pentru configurații de înaltă precizie. Fiecare ansamblu este găzduit într-o carcasă de protecție care protejează componentele interne de resturile de construcție și contaminanții din mediu, reducând riscul de întreținere pe durata de viață a suportului.

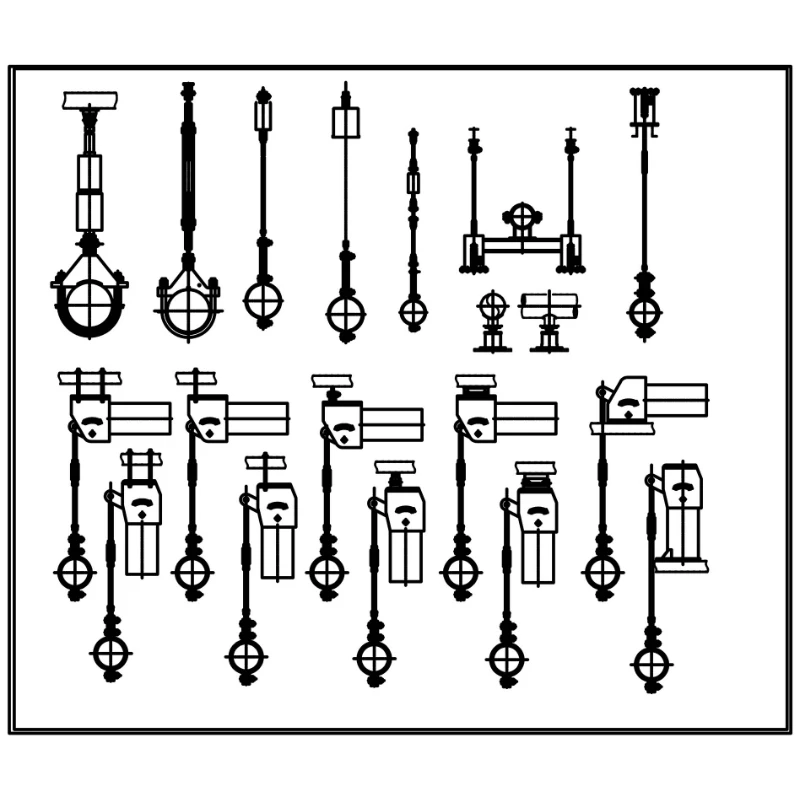

Specificații tehnice și serie

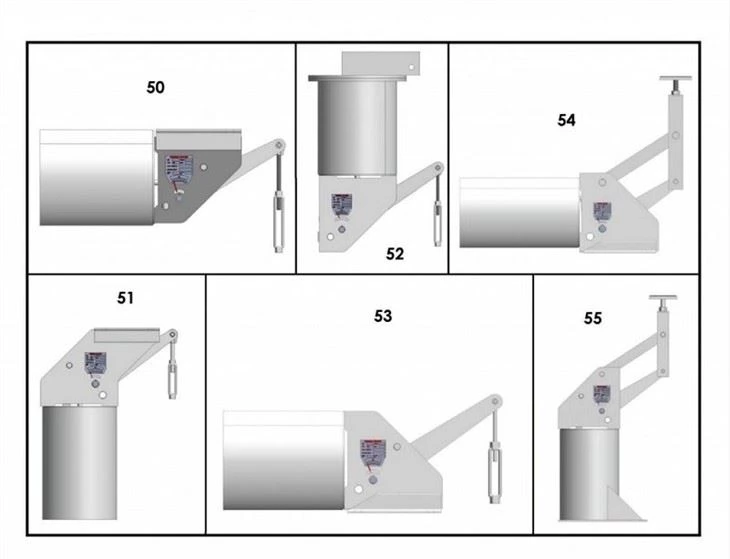

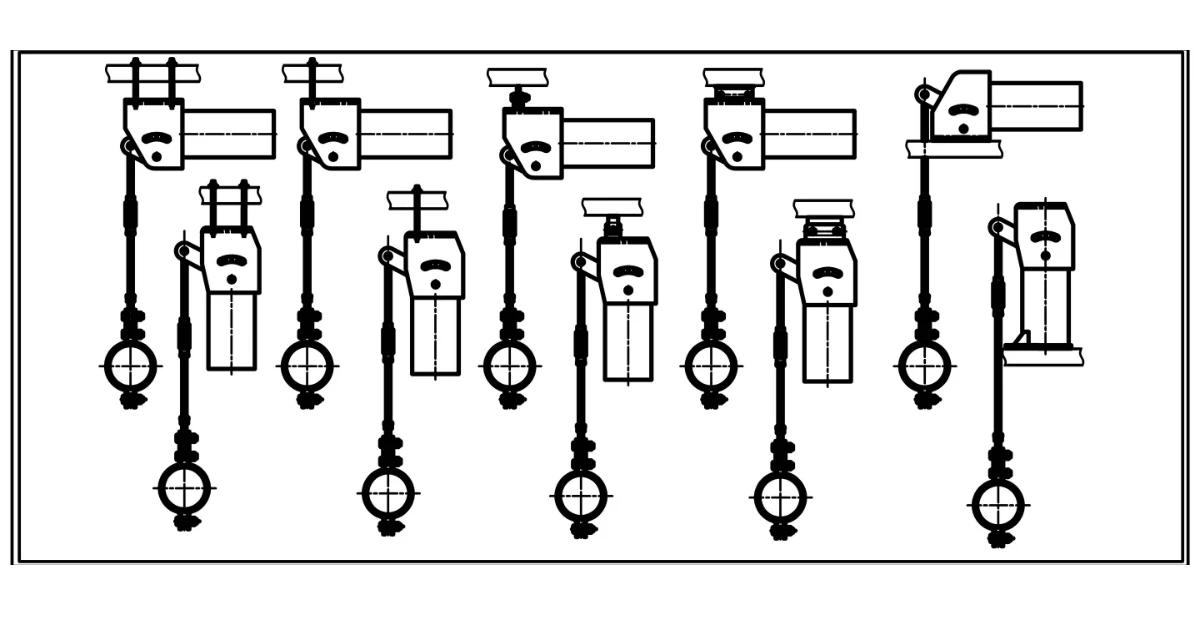

Noastresuport constant cu arcPortofoliul acoperă o gamă de sarcini de lucru de la 0,1 kN la 500 kN, cu opțiuni standard de deplasare de 50 mm, 100 mm, 200 mm și 400 mm și curse personalizate disponibile până la 600 mm. Seria standard include modelele PH, LH, CA, CS și TH, potrivite atât pentru instalare orizontală, cât și verticală. Bobinele arcului sunt fabricate din oțel aliat 60Si2Mn sau 50CrVA, iar carcasele sunt finisate cu galvanizare la cald sau acoperire epoxidice pentru a se potrivi temperaturilor ambiante de funcționare de la -20°C la +80°C.

Fiecare suport cu arc constant este prestabilit din fabrică la sarcinile specificate de client și la pozițiile rece/cald și este prevăzut cu opritoare superioare și inferioare de limită de deplasare pentru a preveni deplasarea excesivă. O scară de deplasare clar vizibilă și un cadran de reglare a sarcinii permit o reglare fină la fața locului cu ±10% din sarcina nominală, cu unele configurații ajustabile până la ±20% în trepte de 2%. Știfturile roșii prestabilite sunt instalate din fabrică pentru a bloca suportul în timpul testării hidrostatice și al spălării cu acid, rezistând până la de două ori sarcina nominală înainte de scoaterea la punerea în funcțiune a sistemului.

Standarde și inginerie personalizată

Toate suporturile arcurilor cu sarcină constantă sunt proiectate și fabricate în conformitate cu GB/T 17116.1/.2/.3 și NB/T 47039 și sunt complet convertibile la standardele internaționale, inclusiv MSS SP-58, ASME B31.1 / B31.3, EN 13480-3, VGB-R 510 L, și, de asemenea, producem țevi cu experiență JIS. Suporturi de forță constantă complet personalizate, bazate pe desenele clienților și parametrii specifici proiectului.

Aplicație în industriile critice

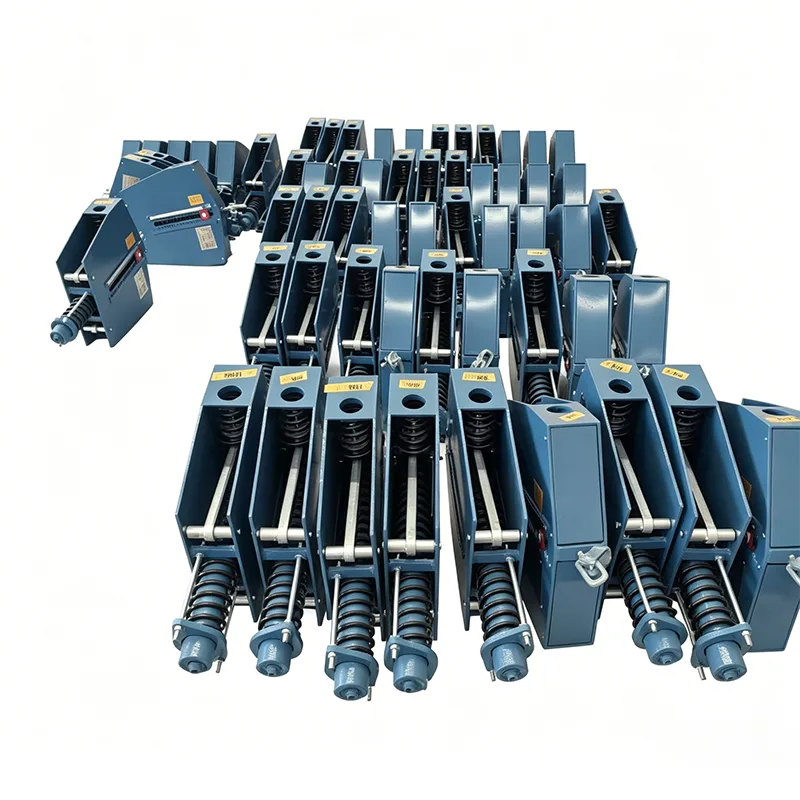

Umerașele cu arc constant sunt specificate în sistemele de conducte în care consistența sarcinii nu este negociabilă. Instalațiile tipice includ centrale termice, instalații de energie nucleară, rafinării, terminale GNL și GPL, rețele de termoficare și linii de proces de înaltă temperatură în fabrici petrochimice și farmaceutice. Acestea sunt adesea instalate alături de suporturi variabile cu arc pe aceeași conductă - unități constante la nodurile cu deplasare mare și suporturi variabile cu arc în locații cu mișcare termică mai mică.

Gamă mai largă de produse pentru suport pentru țevi

Dincolo de umerașele cu arcuri constante, portofoliul nostru complet de suporturi pentru țevi include suporturi variabile pentru arcuri, umerase rigide, suporturi pentru pantofi pentru țevi, suporturi pentru țevi preizolate și amortizoare hidraulice pentru controlul dinamic al sarcinii. Pentru proiectele care necesită compensarea mișcării termice, furnizăm, de asemenea, rosturi de dilatare cu burduf metalic, rosturi de dilatație din cauciuc și rosturi de dilatare din țesătură care se integrează cu sistemele noastre de susținere pentru a forma o soluție completă de conductă.

Asigurarea calității și serviciilor

Fiecare suport este supus unei teste interne complete înainte de expediere, susținută de sistemul nostru de management al calității ISO 9001:2015 și de conformitate cu standardele ASME și API acolo unde este necesar. Clienții beneficiază de asistență tehnică dedicată de la solicitare până la instalare, răspuns 24 de ore pe toate ofertele și îndrumări pentru ajustarea sarcinii la fața locului, ca parte a serviciului nostru post-vânzare. Cu peste 14 ani de producție de suporturi pentru țevi și rosturi de dilatare pentru proiecte din 45 de țări, furnizăm atât unități de catalog standard, cât și soluții personalizate complet proiectate pentru contractorii și utilizatorii finali EPC din întreaga lume.

Întrebări frecvente

Care este diferența dintre un suport cu arc constant și un suport cu arc variabil?

Suporturile variabile cu arc exercită o forță de reacție variabilă pe măsură ce țeava se mișcă pe verticală, datorită comprimării sau extinderii arcului. Umerașele cu arc constant utilizează un mecanism de biela manivelă pentru a menține o forță de sprijin aproape uniformă pe toată gama de deplasare. Ca regulă generală, sunt specificate unități constante acolo unde deplasarea termică depășește 50 mm sau unde variația sarcinii trebuie să rămână sub 6% pentru a evita transferul de stres la pompe, turbine sau alte echipamente sensibile.

Ce înseamnă o abatere de sarcină de ±5% pe un suport cu arc constant?

Abaterea sarcinii este diferența procentuală maximă dintre forța reală de susținere și sarcina nominală nominală în orice punct din cursa de lucru. Umerașele noastre standard cu arc constant țin deviația cu ±5%, ceea ce îndeplinește majoritatea cerințelor de conducte industriale. Pentru aplicații critice, cum ar fi liniile de proces nucleare sau de înaltă precizie, oferim unități de înaltă precizie cu o abatere de ±3%.

Când ar trebui îndepărtați pinii roșii prestabiliți?

Știfturile prestabilite sunt instalate din fabrică pentru a bloca suportul în poziția sa de instalare la rece, permițând finalizarea testării hidrostatice și spălarea cu acid a țevii fără comprimarea sau extinderea ansamblului arcului. Acestea trebuie îndepărtate înainte ca sistemul să fie pus în funcțiune, de obicei după ce testele hidrografice și verificările înainte de punere în funcțiune sunt terminate. Pinii noștri standard rezistă până la de două ori sarcina nominală în timpul testării; anunțați-ne dacă proiectul dvs. necesită o marjă de siguranță mai mare.

Sarcina poate fi reglată la fața locului după instalare?

Da. Fiecare suport cu arc constant este prevăzut cu un șurub de reglare a sarcinii și un cadran calibrat. Rotirea șurubului crește sau scade sarcina prestabilită în trepte de 2%, cu un interval total de reglare de ±10% la unitățile standard (până la ±20% la configurațiile selectate). Acest lucru permite reglarea fină pentru a compensa diferențele minore dintre condițiile de proiectare și instalarea reală pe amplasament.

Ce standarde respectă umerasele tale constante cu arc?

Gama noastră standard este proiectată pentru GB/T 17116.1/.2/.3 și NB/T 47039 și este convertibilă dimensional și de performanță cu MSS SP-58, ASME B31.1, ASME B31.3, EN 13480-3, VGB-R 510 L și JIS B 8501. caietul de sarcini.

Care este timpul obișnuit de livrare?

Umerașele cu arc constant din catalog standard sunt livrate în general în 15 până la 25 de zile lucrătoare, în funcție de cantitate și serie. Unitățile proiectate la comandă necesită timp suplimentar de inginerie și de confirmare. Livrarea urgentă poate fi aranjată la cerere, cu acordul prealabil la plasarea comenzii sau cu cel puțin 20 de zile înainte de data programată de livrare.
