Amortizoarele hidraulice sunt dispozitive de reținere sensibile la viteză, utilizate pentru a proteja sistemele și echipamentele de conducte de sarcini dinamice bruște - cum ar fi evenimente seismice, ciocan de berbec, ciocan de abur, rafale de vânt și tranzitorii de declanșare a pompei - permițând în același timp mișcarea lentă nestingherită de la dilatarea și contracția termică. Spre deosebire de suporturile cu arc, care suportă greutatea conductei, amortizoarele hidraulice nu suportă sarcină statică în condiții normale de funcționare; se cuplează numai atunci când viteza conductei depășește un prag prestabilit.
Tehnologia conductelor Yangzhou Tianshunproduce amortizoare hidraulice concepute pentru a fi utilizate în sisteme de generare de energie, petrochimice și sisteme de conducte de calitate nucleară. Fiecare unitate folosește un piston care se deplasează prin fluid hidraulic în interiorul unui cilindru etanș. La viteze mici - tipice creșterii termice - fluidul trece liber prin orificiile calibrate, iar amortizorul exercită o rezistență neglijabilă. Când un eveniment brusc antrenează conducta mai repede decât viteza de declanșare, debitul orificiului devine restricționat, presiunea fluidului crește, iar amortizorul se blochează într-un mod de reținere rigid, transferând sarcina dinamică structurii clădirii.

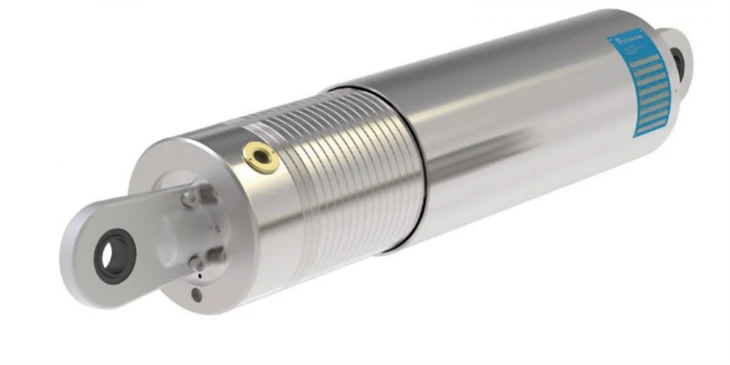

Amortizoarele noastre hidraulice standard au un cilindru din oțel carbon sau oțel aliat, o tijă de piston călită cu un strat rezistent la coroziune și un fluid hidraulic de înaltă performanță, evaluat pentru o gamă largă de temperaturi. Conexiunile de capete sunt disponibile în mai multe configurații, inclusiv ochiul tijei, capul, articulația sferică și capete filetate, permițând instalarea în orice orientare - orizontală, verticală sau unghiulară.
Fiecare amortizor este umplut din fabrică, sigilat și pre-testat. Compensarea termică internă găzduiește modificările volumului fluidului din cauza variațiilor de temperatură ambientală, prevenind blocarea falsă sau preîncărcarea nedorită în funcționare normală.
Capacitățile de încărcare se întinde de la aproximativ 5 kN până la 500 kN și mai mari pentru unitățile personalizate pentru sarcini grele. Cursele standard includ 100 mm, 150 mm, 200 mm, 300 mm și 500 mm, cu curse mai lungi disponibile la cerere. Viteza declanșatorului - viteza la care amortizorul trece de la mișcarea liberă la reținere - este de obicei calibrată între 5 mm/s și 50 mm/s, în funcție de specificațiile proiectului și poate fi ajustată pentru a se potrivi cerințelor individuale de instalare.
Intervalul de temperatură de funcționare pentru unitățile standard este de la -40°C la +120°C, cu variante de temperatură înaltă și fluide de calitate nucleară disponibile pentru aplicații specializate.
Snuberele noastre hidraulice sunt proiectate și testate în conformitate cu standardele internaționale aplicabile, inclusiv MSS SP-69, ASME B31.1, ASME B31.3 și cerințele IEEE pentru serviciul nuclear. Fiecare unitate este supusă testelor funcționale, testelor de presiune și testelor de scurgere înainte de expediere. Pentru proiecte nucleare și cu specificații înalte, putem furniza documentație completă de calificare, inclusiv teste de ciclu, îmbătrânire a mediului și rapoarte de calificare seismică, după cum este necesar.
Amortizoarele hidraulice sunt specificate oriunde un sistem de conducte trebuie să se miște liber în condiții termice, dar trebuie să fie reținut împotriva evenimentelor dinamice. Instalațiile primare includ liniile principale de abur și conductele de alimentare cu apă în centralele termice și nucleare, buclele de răcire a reactoarelor, liniile de transfer GNL și GPL, conductele de evacuare a cuptorului de rafinărie, liniile de proces de înaltă presiune și conductele transversale în zonele seismice.
Amortizoarele hidraulice fac aproape întotdeauna parte dintr-o schemă cuprinzătoare de susținere a țevilor, care lucrează alături de alte componente, mai degrabă decât să le înlocuiască. Umerașele cu arcuri variabile și umerasele constante cu arc suportă greutatea țevii și acceptă mișcarea termică lentă, în timp ce amortizoarele asigură o reținere dinamică paralelă în aceleași puncte de sprijin sau adiacente. La liniile echipate cu îmbinări de dilatație cu burduf metalic, amortizoarele protejează burduful de supraextensiune sau supracompresie în timpul evenimentelor tranzitorii.
Gama noastră mai largă de produse acoperă pachetul complet de suport pentru conducte și flexibilitate: suporturi pentru arcuri și umerașe de arcuri de toate tipurile, suporturi pentru țevi rigide, suporturi pentru pantofi pentru țevi, suporturi pentru țevi preizolate pentru service la rece și la cald și o linie completă de rosturi de dilatare. Acest lucru permite contractanților și utilizatorilor finali EPC să aprovizioneze snubbere, suporturi și componente de extindere de la un singur producător, simplificând coordonarea și responsabilitatea calității.

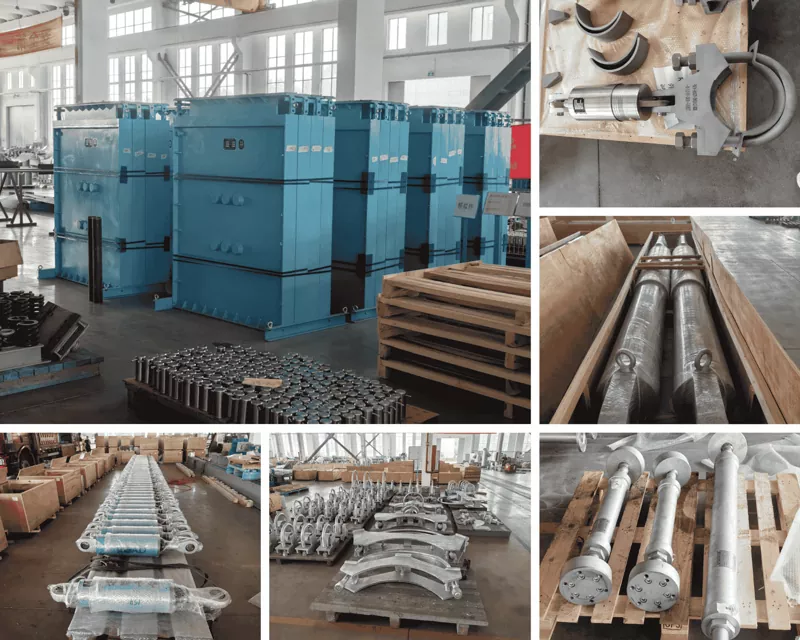

Fiecare amortizor hidraulic este asamblat și testat în unitatea noastră proprie în conformitate cu sistemul nostru de management al calității ISO 9001:2015. Sprijinăm clienții cu asistență pentru dimensionare, îndrumări de instalare și recomandări de întreținere programată. Timpul standard de livrare pentru unitățile de catalog este de trei până la cinci săptămâni, producția accelerată fiind disponibilă prin acord prealabil. Cu peste 14 ani de experiență în furnizarea de componente pentru conducte în mai mult de 45 de țări, livrăm atât soluții standard, cât și soluții complet personalizate pentru proiecte de infrastructură critică din întreaga lume.
Care este diferența dintre un amortizor hidraulic și un umeraș cu arc?
Umerașele cu arc sunt suporturi portante care suportă greutatea țevii, permițând în același timp mișcarea termică. Amortizoarele hidraulice nu suportă sarcină statică; sunt dispozitive de reținere care rămân în mișcare liberă la viteze termice lente, dar se blochează rigid atunci când are loc un eveniment dinamic brusc, cum ar fi un cutremur sau un ciocan de berbec. Cele două sunt adesea instalate împreună în aceeași locație a conductei.
Ce înseamnă „viteza de declanșare”?
Viteza de declanșare, sau viteza de blocare, este viteza pistonului la care amortizorul comută de la mișcarea liberă cu rezistență scăzută la modul de reținere rigidă. Este calibrat prin reglarea dimensiunii orificiilor de curgere interne. Valorile tipice variază de la 5 mm/s la 50 mm/s, selectate astfel încât creșterea termică normală să nu atingă niciodată viteza de declanșare, dar evenimentele dinamice o depășesc întotdeauna.
Amortizoarele hidraulice necesită întreținere?
Da, dar la intervale lungi. În condiții normale de funcționare, recomandăm o inspecție la fiecare trei până la cinci ani și o revizie completă, inclusiv înlocuirea fluidului și reînnoirea etanșării, la fiecare zece ani. Durata de viață variază în funcție de temperatură, numărul de cicluri și condițiile de mediu. Serviciile severe sau aplicațiile nucleare urmează intervale de inspecție mai scurte conform specificațiilor de proiect.
Poate fi instalat un amortizor în orice direcție?
Da. Amortizoarele hidraulice funcționează în orice orientare - orizontală, verticală sau înclinată - deoarece pistonul acționează în tensiune și compresie axială pură, indiferent de gravitație. Conexiunile de capăt (sapă, articulație sferică, ochiul tijei) sunt selectate pentru a se potrivi cu unghiul de instalare și tipul de atașare structurală.
Cum dimensionez un amortizor hidraulic pentru sistemul meu de conducte?
Dimensionarea se bazează pe sarcina dinamică maximă pe care amortizorul trebuie să o rețină și pe cursa termică totală pe care trebuie să o suporte fără a atinge fundul. Sarcinile dinamice provin de obicei dintr-o analiză a tensiunii pe conductă în cazuri de sarcină seismică, lovituri de berbec sau vânturi. Echipa noastră de ingineri vă poate ajuta cu dimensionarea dacă furnizați sarcina așteptată, cursa necesară, temperatura de funcționare și codul de proiect aplicabil.
