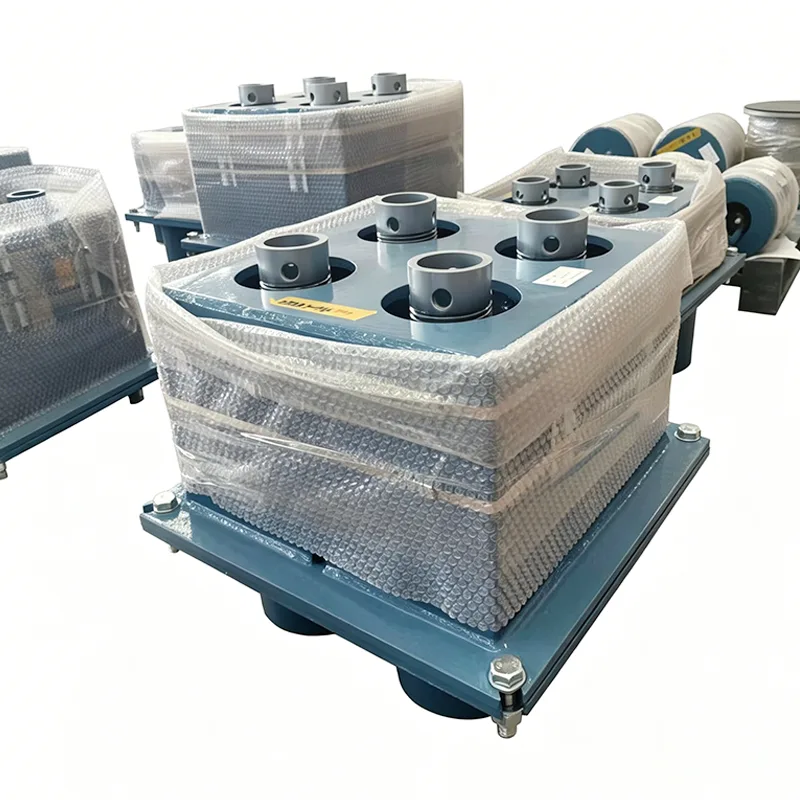

Suport de primăvară pentru rafinărie

Sistemele de conducte de proces ale rafinăriilor se confruntă de obicei cu provocări extreme în condițiile de lucru: temperaturi ridicate și presiune înaltă, medii inflamabile și explozive cu substanțe foarte corozive. În timpul pornirii, opririi și funcționării zilnice a unității, dacă deplasarea uriașă a conductelor cauzată de dilatarea și contracția termică nu poate fi eliberată în mod rezonabil, va duce cu ușurință la scurgeri ale flanșei și chiar la deteriorarea echipamentului. Susținut de 14 ani de acumulare tehnică în domeniul asistenței pentru conducte, Yangzhou Tianshun Pipeline Technology Co., Ltd. a dezvoltat special Refinery Spring Support pentru unitățile de rafinare. Printr-un mecanism precis de compensare elastică, acest produs absoarbe în mod eficient deplasarea termică a sistemelor de conducte, controlează stresul suplimentar într-un interval sigur și asigură funcționarea pe termen lung și fără scurgeri a unităților de rafinare.

Această figură arată curba de performanță a deplasării sarcinii a unui suport/agățat cu arc variabil, inclusiv parametrii cheie de sarcină și deplasare pentru a verifica precizia de încărcare și fiabilitatea operațională a produsului.

Fiecare unitate este supusă calibrării sarcinii și testării de performanță înainte de expediere. Abaterea sarcinii de setare este controlată cu ±5%, conform standardului internațional ANSI/MSS-SP-58-2018, precum și NB/T47039-2013.

Produsele îndeplinesc cerințele tehnice pentru sistemele de conducte electrice, petrochimice și alte sisteme industriale. Conform MSS-SP-58-2018, variabilitatea maximă admisibilă a sarcinii pentru unitățile cu arc variabil nu trebuie să depășească 25% din sarcina caldă de funcționare pe parcursul întregii curse de lucru.

Curba sarcină-deplasare obținută în urma testului de tip a unui suport/agățat cu arc constant. Axa orizontală reprezintă deplasarea, în timp ce axa verticală reprezintă sarcina. Curba rămâne aproximativ orizontală pe toată cursa de lucru, demonstrând că forța de susținere rămâne esențial constantă atunci când conductele se îndoaie din cauza expansiunii și contracției termice.

Acest test de tip verifică constanța sarcinii, stabilitatea la deplasare completă și fiabilitatea operațională a unităților cu arc constant. Toate unitățile de producție sunt supuse calibrării încărcăturii înainte de expediere, cu abaterea sarcinii controlată cu ±6% în conformitate cu ANSI/MSS-SP-58-2018 și NB/T47038-2013.

Aceste produse sunt aplicabile sistemelor de conducte industriale cu deplasare termică mare, inclusiv conducte principale de abur și alte conducte de înaltă temperatură și presiune.

Tehnologia de bază și matricea parametrilor

Vizând configurațiile complexe și diverse ale conductelor ale rafinăriilor, suportul nostru de primăvară pentru rafinărie oferă soluții mecanice extrem de personalizate. Parametrii săi tehnici de bază sunt după cum urmează:

Adaptabilitate tehnică și operare și întreținere la fața locului

Rafinăriile au, de obicei, caracteristicile unui spațiu compact și conductelor dense. Când am proiectat Refinery Spring Support, am combinat pe deplin aspectele practice ale ingineriei de rafinare:

Design compact și modular: Oferă mai multe tipuri de instalare, inclusiv suspensie (Tip A/B/C) și suport (Tip D/E/F), cu structură compactă, care se poate adapta perfect la spațiul îngust al galeriei de țevi și poate reduce dificultatea construcției la fața locului.

Monitorizarea vizuală a stării: Echipat cu plăci indicatoare de deplasare de înaltă precizie și cântare de sarcină, personalul de operare și întreținere la fața locului poate judeca intuitiv dacă conducta se află în poziția de lucru proiectată, fără a demonta carcasa, facilitând inspecția preventivă fără oprire.

Blocare în stare rece și setare rapidă: Blocarea precompresie este efectuată strict conform raportului de calcul al tensiunii sistemului de conducte înainte de livrare. În timpul instalării la fața locului, sunt necesare doar o simplă reglare fină a firului și fixarea înrădăcinării pentru a ajunge la starea de stres proiectată, scurtând foarte mult ciclul de întreținere și construcție a unității.

Control strict al calității și standarde de producție

Unitățile de rafinare au cerințe extreme de siguranță. Ca linie cheie de apărare pentru siguranța sistemului de conducte, întregul proces de producție al Rafinării Spring Support urmează standarde stricte de control al calității:

Testare nedistructivă și testare mecanică: Toate sudurile portante și componentele cheie la stres sunt supuse inspecției aspectului și testelor nedistructive (testare radiografică/ultrasunete) în conformitate cu standardele naționale relevante pentru a asigura rezistența structurală fără greșeală.

Verificarea duratei de viață la oboseală: Componentele arcului sunt supuse unor teste stricte de oboseală și procese de tratament termic pentru a se asigura că nu se produce nicio deformare plastică sau fractură în timpul a sute de mii de cicluri termice alternative.

Blocare și protecție din fabrică: Fiecare unitate este echipată cu un știft de poziționare înainte de livrare, blocând pârghia sau arcul în poziția de lucru în stare rece pentru a preveni deteriorarea ireversibilă a arcului cauzată de deplasarea accidentală în timpul transportului și ridicării.

De ce să alegeți suportul de primăvară al rafinăriei Tianshun?

Experiență bogată în proiecte de rafinare: produsele au funcționat stabil în rafinării, cracarea etilenei și proiecte de chimie fină în mai mult de 40 de țări din întreaga lume și au rezistat la teste practice de climat extreme și condiții de lucru complexe.

Asistență tehnică completă a procesului: Furnizați servicii tehnice complete de proces, de la analiza stresului conductei (simularea CAESAR II), calculul selecției tipului până la îndrumări de instalare la fața locului, asigurându-vă că fiecare suport se potrivește cu exactitate condițiilor de lucru.

Livrare fiabilă în lanțul de aprovizionare: bazându-ne pe linii de producție automate și pe echipamente complete de testare la baza noastră din Jiangsu, asigurăm livrarea la timp și de înaltă calitate a materialelor pentru proiecte de rafinare la scară largă.

Asistență completă pentru ciclul de viață: stabiliți fișiere de proiect exclusive, oferiți evaluarea stării, resetarea încărcăturii și îndrumări de înlocuire în timpul întreținerii de oprire, reducând efectiv riscurile de operare și întreținere ale rafinăriilor.
