Suporturi rezistente la uzură pentru încălțăminte pentru conducte pentru susținerea sarcinii conductei și deplasarea alunecării

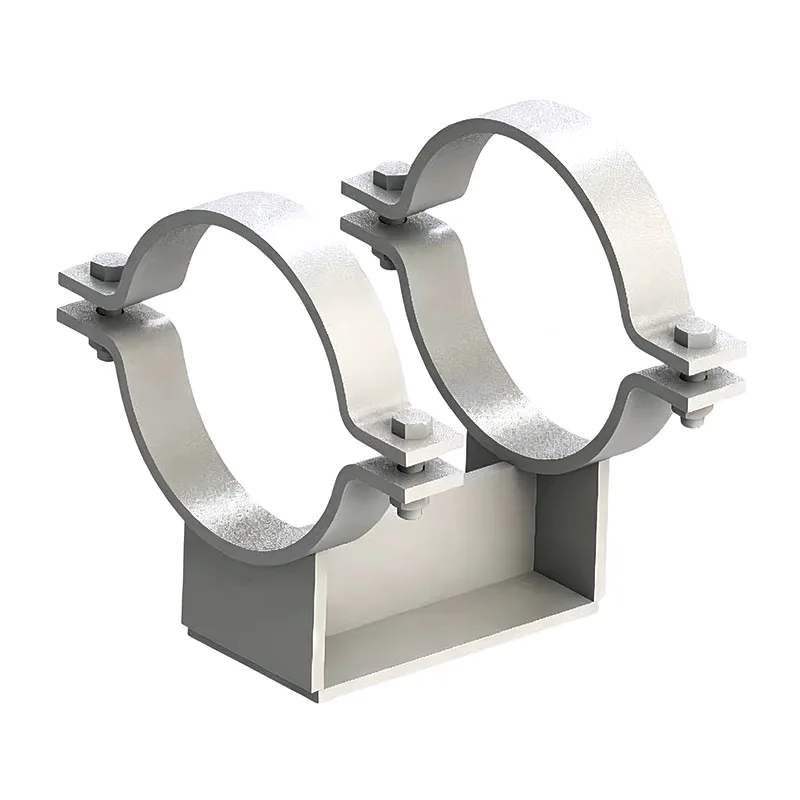

Un pantof de țeavă este una dintre acele componente pe care nimeni nu le observă până când nu este acolo. Se așează sudat pe fundul unei țevi, împrăștie sarcina pe o grindă structurală sau pe un stâlp în T și oferă adesea suprafața de alunecare care permite țevii să se miște axial în timpul ciclurilor termice. LaTianshun, fabricăm mii de pantofi pentru țevi în fiecare an — pentru linii de proces, colectoare de abur, țevi criogenice și toate celelalte. După 14 ani de activitate, am învățat că un pantof pentru țevi bine proiectat face mai mult decât să mențină greutatea: protejează acoperirea țevii, păstrează continuitatea izolației și împiedică încărcările punctuale să deterioreze peretele țevii.

Suporturile pentru pantofi pentru țevi fac parte din mai largsuporturi pentru conductefamilie, dar sunt suficient de distincte pentru a-și justifica atenția propriei design. În timp ce o simplă clemă sau tijă de agățare se ocupă de greutatea verticală, un pantof de țeavă gestionează interfața de contact. Acea interfață se complică rapid - frecarea mare poate provoca stres în țeavă, înălțimea necorespunzătoare poate zdrobi izolația, iar materialul greșit poate duce la coroziune galvanică. Furnizăm în mod regulat pantofi pentru țevi care funcționează în tandem cuumerase cu arcdeasupra sau cu suporturi preizolate pentru conducte pe liniile reci unde izolarea termică este critică.

De asemenea, putem furniza PTFE lipit pe o placă de suport din oțel inoxidabil pentru aplicații de alunecare cu sarcină mare. Coeficientul de frecare se încadrează în mod obișnuit între 0,05 și 0,10 pentru PTFE lubrifiat, care este valoarea pe care majoritatea inginerilor de tensiune pe conducte o folosesc în analiza flexibilității.

Standardele pe care le respectăm

Pantofii pentru țevi sunt fabricați conform acelorași standarde de suport pentru țevi pe care le aplicăm pentru gama noastră completă de produse:

ANSI/MSS SP‑58 – Materiale și proiectare suporturi pentru țevi

ASME B31.3 / B31.1 – Conducte de proces și putere

EN 1090 – Fabricare de oțel structural (pentru proiecte marcate CE)

GB/T 17116 – Standard chinezesc pentru suporturi pentru țevi

Sistemul nostru de calitate din fabrică este certificat ISO 9001:2015 și putem furniza certificare completă a materialului EN 10204 3.1 pentru fiecare lot de pantofi.

Întrebări frecvente

Î1: Ce înălțime ar trebui să aibă pantoful meu pentru țeavă?

Înălțimea încălțămintei este determinată de grosimea izolației plus un spațiu liber de 10–25 mm. De exemplu, o țeavă cu 100 mm de izolație din vată minerală ar avea nevoie de obicei de o înălțime a pantofului de 120-125 mm pentru a menține izolația departe de oțelul suport. Vom calcula acest lucru din specificațiile dvs. de conductă dacă ne oferiți dimensiunea conductei și programul de izolație.

Î2: Când am nevoie de o placă de alunecare PTFE pe pantof și când pot suda doar o bază din oțel carbon?

Dacă se așteaptă ca conducta să se miște axial sub dilatarea termică, o suprafață de alunecare din PTFE sau inoxidabil lustruit reduce frecarea și sarcinile de reacție rezultate pe duzele echipamentului. Punctele fixe sau de ancorare nu au nevoie de o placă de alunecare. Raportul de stres al conductei vă va spune ce suporturi alunecă și care sunt fixați.

Î3: Puteți furniza încălțăminte de țevi preizolate pentru serviciul criogenic?

Da. Producem încălțăminte cu o spumă rigidă sau un bloc izolator din sticlă celulară lipit în șaua de oțel. Placa de bază se extinde sub izolație, iar întregul ansamblu este proiectat pentru a preveni transferul la rece și condensul. Acestea sunt de obicei specificate pentru conductele de GNL, etilenă și apă răcită.

Î4: Care este termenul de livrare pentru pantofii personalizați?

Pantofi simpli din oțel carbon fără PTFE: 12–18 zile. Pantofi cu plăcuțe de PTFE lipite sau feronerie din oțel inoxidabil: 20–25 de zile. Încălțămintea cu diametru mare pentru țeavă de 24" sau mai mare poate dura puțin mai mult. Vom confirma programul exact cu oferta dvs.

Î5: Aveți nevoie de desene sau puteți proiecta pantoful din datele de bază?

Ambele lucrează. Dacă aveți un desen standard pentru pantofi, îl vom fabrica exact. Dacă aveți doar dimensiunea țevii, grosimea izolației și sarcina, vă putem propune un design pentru aprobare - fără taxă de inginerie pentru configurațiile standard.

Controlul calității pe fiecare pantof

Chiar dacă un pantof pentru țevi pare simplu, rulăm un proces de QC consecvent:

Verificarea materialului în raport cu numerele de căldură și certificatele de moare

Verificarea dimensională a razei șeii pentru a asigura o potrivire corectă pe diametrul exterior al țevii

Inspecție vizuală a sudării, cu PT sau MT disponibil dacă este necesar

Verificarea integrității legăturii pe plăcuțele PTFE (test de robinet și vizual)

Verificarea dimensională finală — înălțime, planeitatea plăcii de bază, distanța dintre găurile șuruburilor

Inspecția stratului de acoperire

Fiecare pantof sau lot de pantofi este etichetat cu un număr unic care face trimiteri încrucișate la lista dvs. de asistență. Puteți plimba pachetul și potrivi fiecare piesă la izometrică fără a deschide un desen.

Opțiuni de personalizare pe care le gestionăm des

Pantofii standard pentru țevi reprezintă un punct de plecare pentru noi. Le modificăm în mod regulat pentru anumite locuri de muncă:

Plăci de bază extinse pentru grinzi cu flanșe late

Pantofi înclinați pentru suporturi înclinate pentru țevi

Pantofi cu carcasă despicată pentru adaptare pe liniile existente fără tăiere

Șai din aliaj de temperatură înaltă (de exemplu, P11, P22) pentru cuptor și conducte de reformare

Plăci cu două glisări cu opritoare laterale pentru pantofi de glisare ghidați

Modele de încălțăminte rezistente la foc cu acoperire intumescentă sau inserții din vată minerală

Cu cât ne oferiți mai multe informații despre instalare, cu atât mai bine putem personaliza încălțămintea pentru a preveni modificările site-ului ulterioare.

Lucruri pe care le-am învățat de pe teren

Pe liniile de temperatură înaltă, permiteți întotdeauna expansiunea țevii atunci când localizați sudura sabotului. Un pantof sudat într-o poziție greșită în timpul instalării la rece poate cădea de pe oțelul de susținere atunci când linia se încălzește.

Tampoanele din PTFE trebuie protejate în timpul sablarii și vopsirii la fața locului. De obicei le mascam, dar un memento pentru echipajul site-ului nu strică niciodată.

Dacă pantoful se așează pe o structură galvanizată, o suprafață de contact din oțel inoxidabil sau PTFE este de preferat pentru a evita fragilizarea zincului și coroziunea neuniformă.

Pentru țevi mari cu pereți grei, un pantof cu șa completă distribuie sarcina mai bine decât un pantof cu bară plată și reduce riscul de suprasolicitare locală a peretelui țevii. Putem efectua un calcul rapid dacă împărtășiți programul și încărcarea conductei.

De ce Tianshun pentru Pipe Shoes?

Pantofii cu țevi sunt calii de lucru necunoscuti ai unui sistem de țevi și îi tratăm cu respectul pe care îl merită. Fiecare pantof pe care îl livrăm este fabricat intern din propriul nostru inventar de plăci de oțel, țevi și secțiuni structurale. Asta înseamnă că controlăm calitatea de la materia primă până la vopseaua finală. De asemenea, înseamnă că putem reacționa rapid atunci când un proiect adaugă 50 de pantofi în plus în ultimul moment.

Am furnizat încălțăminte pentru țevi pentru fabrici de metanol, instalații plutitoare de GNL, rețele de termoficare și linii de utilități curate farmaceutice. Peste 70% din afacerea noastră provine din comenzi repetate, deoarece pantofii noștri se potrivesc la țeavă, alunecă atunci când ar trebui și nu ruginesc în primul an.

Dacă proiectul dvs. are nevoie de încălțăminte pentru țevi, suporturi pre-izolate pentru țevi sau un pachet complet de suporturi pentru arcuri și umerase, trimiteți-ne programul de asistență sau desenele standard. Vă vom oferi o ofertă directă din fabrică, prețuri competitive și un termen de livrare pe care îl puteți planifica. O vizită la fabrica noastră din Yangzhou este binevenită oricând - veți vedea exact cum tăiem, sudăm și finisăm fiecare pantof înainte de a pleca.
