Conductele de abur se confruntă cu diferențe drastice de temperatură în timpul fazelor de pornire și oprire, iar mediile de temperatură ridicată creează o deplasare semnificativă a alungirii termice. Greutatea proprie a conductei, greutatea media și sarcinile fluctuante acționează simultan. Suporturile de arc variabile obișnuite nu au o capacitate suficientă de susținere a presiunii și de rezistență la căldură; funcționarea prelungită duce cu ușurință la relaxarea arcului, abaterea sarcinii și deformarea carcasei, ceea ce poate duce la ruperea îmbinării conductei și la reducerea sau oprirea sarcinii unitare.

Această figură arată curba de performanță a deplasării sarcinii a unui suport/agățat cu arc variabil, inclusiv parametrii cheie de sarcină și deplasare pentru a verifica precizia de încărcare și fiabilitatea operațională a produsului.

Fiecare unitate este supusă calibrării sarcinii și testării de performanță înainte de expediere. Abaterea sarcinii de setare este controlată cu ±5%, conform standardului internațional ANSI/MSS-SP-58-2018, precum și NB/T47039-2013.

Produsele îndeplinesc cerințele tehnice pentru sistemele de conducte electrice, petrochimice și alte sisteme industriale. Conform MSS-SP-58-2018, variabilitatea maximă admisibilă a sarcinii pentru unitățile cu arc variabil nu trebuie să depășească 25% din sarcina caldă de funcționare pe parcursul întregii curse de lucru.

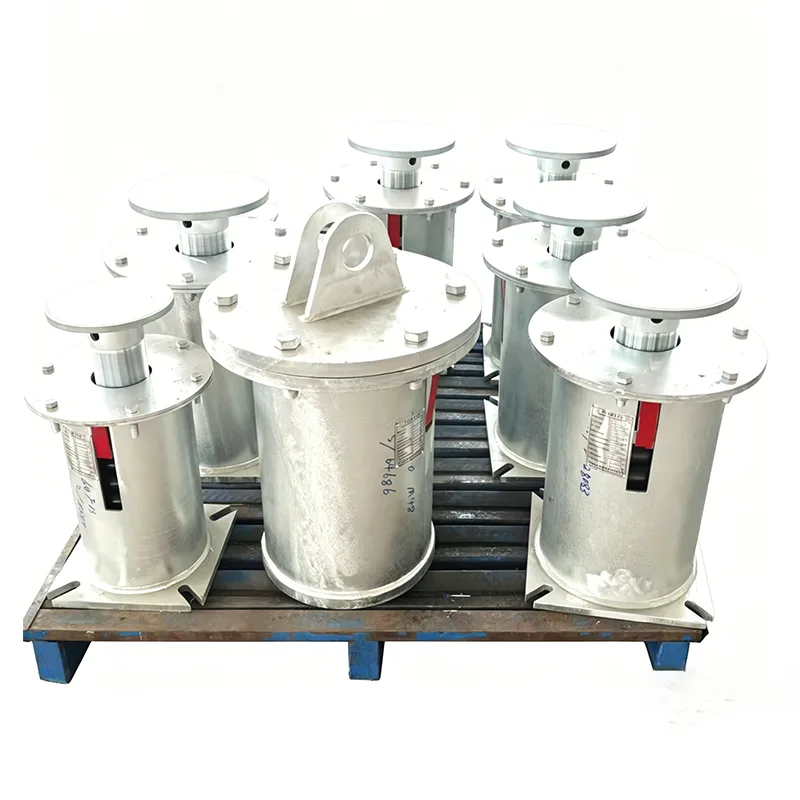

Suportul cu arc variabil al țevii de abur este proiectat la comandă pentru serviciul cu abur, îndeplinind cerințele de funcționare continuă pe termen lung a conductelor de abur în instalațiile de energie termică, termoficare și petrochimice. De la lansarea noastră în producție în 2012, am furnizat peste 400 de seturi de suporturi pentru proiecte cu abur la scară largă, cea mai lungă durată de viață la fața locului ajungând la 13 ani.

Specificații tehnice ale produsului

Compoziția structurală și principiul de funcționare

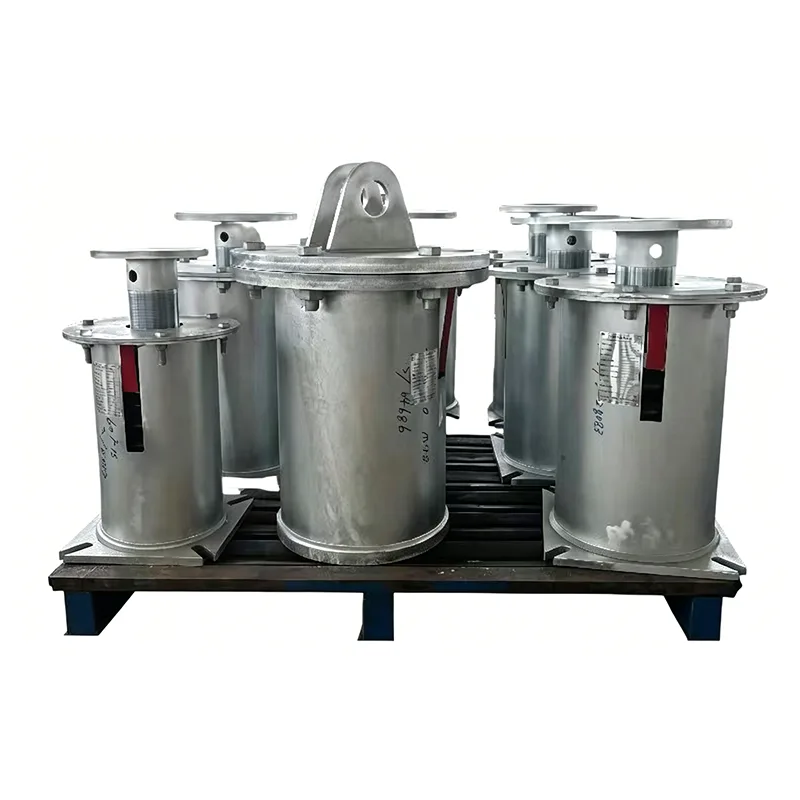

Suporturile cu arc variabil pentru țevi de abur sunt disponibile în două tipuri structurale: suspendate în partea superioară și susținută în jos. Acestea compensează deplasarea termică verticală a conductei prin deformarea elastică a arcului, oferind fluctuații de sarcină controlate stabil în intervalul de deformare.

Toate componentele sunt fabricate din materiale adecvate pentru condiții de temperatură ridicată:

1.Arcuri de compresie din aliaj de temperatură înaltă

2.Carcase îngroșate care poartă presiunea

3. Tije șurub de reglare rezistente la căldură

4.Plăci de scară deplasată din metal

5. Urechi și baze de ridicare forjate de înaltă rezistență

6. Ansambluri de blocare anti-slăbire duble

Sarcina de instalare este pre-calibrată din fabrică. Pe măsură ce conductele se extind odată cu creșterea temperaturii, arcurile se extind și se contractă sincron, susținând uniform sarcinile conductei și reducând solicitarea asupra cordonurilor de sudură și a duzelor echipamentului.

Tabel de potrivire a materialelor clasificate

Trei configurații de materiale sunt clasificate în funcție de temperatura aburului pentru a se potrivi cu condițiile reale de funcționare ale suporturilor cu arc variabil pentru conducte de abur:

Toate materiile prime vin cu certificate MTC originale ale morii de la oțelărie calificate. Fiecare lot de oțel este supus a trei reinspecții: spectroscopie, încercare de tracțiune și testare la impact. Trasabilitatea completă a documentației este menținută pentru a satisface cerințele de audit EEAT.

Tabel de specificații pentru seria completă

Scenarii tipice de aplicare

Suporturile cu arc variabil pentru conducte de abur sunt instalate în principal pe liniile principale de abur:

▶  Conductele principale de abur, abur de reîncălzire și apă de alimentare în centralele termice pe cărbune și pe gaz

▶  Linii de transmisie a aburului la temperatură înaltă pentru cuptoare și unități de cracare din rafinării

▶  Rețele primare de abur de înaltă temperatură pentru termoficarea urbană mare

▶  Conducte de generare a aburului în centralele electrice pe biomasă și transformarea deșeurilor în energie

▶  Stații de schimb de căldură și colectoare de distribuție a aburului în parcurile chimice

Există înregistrări de aprovizionare în vrac pentru proiectele interne și internaționale de referință. Putem furniza contracte de proiecte anterioare, fotografii de finalizare la fața locului și documente de acceptare a proprietarului pentru a consolida verificarea autorizată EEAT.

Flux de lucru standardizat de producție și control al calității

Fiecare suport de arc variabil al conductei de abur trece șase pași de inspecție a calității în buclă închisă, fără proceduri omise:

1.Reinspectarea fizică și chimică a materiilor prime; respingerea completă a lotului pentru stocul neconform

2. Bobinaj cu arc CNC + tratament termic de stabilizare la temperatură înaltă în mai multe etape

3.Sudarea carcasei efectuata de sudori autorizati; Testare 100% penetrant pe suduri critice

4. Calibrarea compresiei de sarcină cu cursă completă pentru fiecare unitate finită

5. Testarea grosimii stratului și a aderenței pentru sistemele de vopsea la temperatură înaltă

6.Inspecția finală a aspectului, dimensiunilor și marcajului înainte de ambalare; pachet complet de documente de livrare furnizat (certificate de materiale, rapoarte de testare, certificate de conformitate)

Fabrica deține certificarea sistemului de calitate ISO 9001 și certificarea CE pentru echipamente sub presiune; documentele de calificare sunt disponibile pentru verificarea publică.

Servicii post-vânzare cu asistență completă

▶  Calcul gratuit al tensiunii la conductă pentru a se potrivi cu exactitate cu modelul de suport cu arc variabil al conductei de abur adecvat

▶  Fabricare personalizată pentru dimensiuni nestandard și condiții speciale de temperatură ridicată

▶  Prezența inginerului la fața locului pentru a ghida ridicarea, punerea în funcțiune a sarcinii și îndepărtarea urechii de blocare

▶  12 luni garanție completă a unității; înlocuire gratuită pentru anomalii de sarcină sau defecte ale componentelor în garanție

▶  Inventar de piese de schimb pe termen lung și asistență tehnică online 24 de ore din 24

Întrebări frecvente suplimentare

Î: Acest suport poate fi utilizat pe termen lung pentru conductele de abur supraîncălzite?

R: Selectați varianta Suport cu arc variabil pentru țeavă de abur cu arcuri din aliaj Cr-V și carcase placate din oțel inoxidabil. Testarea confirmă o degradare zero a performanței în condiții de funcționare continuă la 550℃, iar produsul a beneficiat de servicii pe termen lung în mai multe unități de generare a energiei de 1.000 MW.

Î: Ce documente de acceptare sunt livrate cu fiecare set?

R: Fiecare set de unități include certificate de testare a morii de materii prime, foi de testare a sarcinii arcului, rapoarte de inspecție a sudurii și certificate de conformitate a produsului. Este acceptată reinspecția de către organizații terțe.

Î: Acest produs poate înlocui direct suporturile de arc de stil vechi în timpul modernizării conductelor existente?

R: Dimensiunile respectă specificațiile standard naționale unificate; punctele de ridicare de montare și dimensiunile tijei șuruburilor sunt interschimbabile. Înlocuirea directă este fezabilă după verificarea parametrilor de sarcină și deformare, fără modificarea extensivă a fundației civile.
