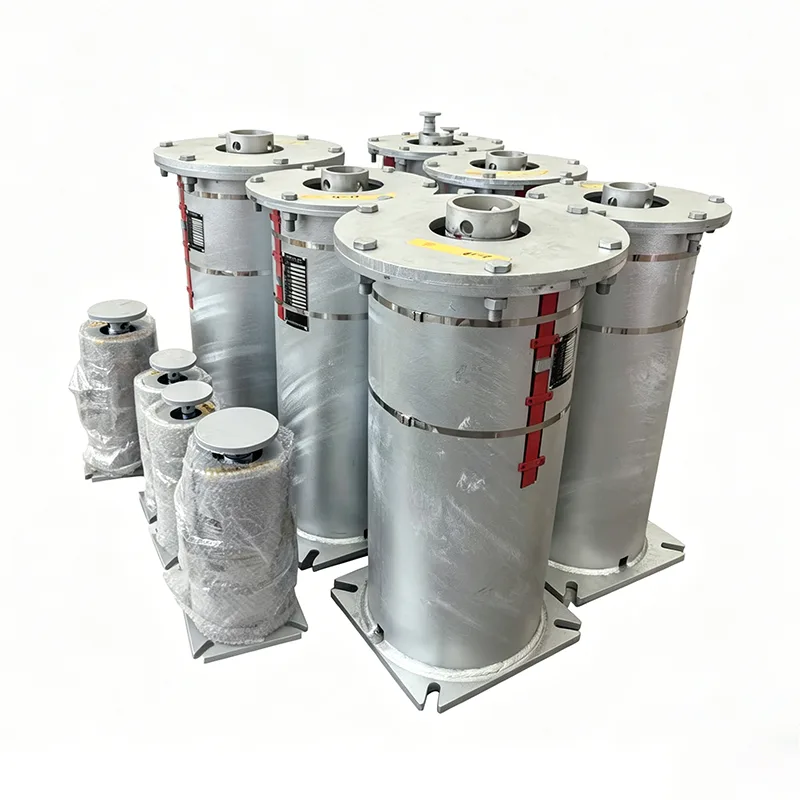

Suporturi de arc variabile reglabile pentru mișcarea termică a conductei cu sarcini variabile

Nu orice țeavă are nevoie de o forță de sprijin constantă. De fapt, majoritatea liniilor cu care ne ocupăm - conducte de proces, colectoare de utilități, linii de apă de răcire - funcționează foarte bine cu un suport variabil cu arc. LaTianshun, furnizăm unități de arcuri variabile de la fabrica noastră din Yangzhou de 14 ani și probabil că sunt cel mai comun tip de suport de arc pe care îl livrăm. Dacă ați trecut printr-un rafturi de țevi de o centrală electrică sau o rafinărie, sunt șansele ca dozele cu arcuri pe care le-ați văzut atârnând de oțel sau așezate pe stâlpii în T erau suporturi variabile cu arc.

Această figură arată curba de performanță a deplasării sarcinii a unui suport/agățat cu arc variabil, inclusiv parametrii cheie de sarcină și deplasare pentru a verifica precizia de încărcare și fiabilitatea operațională a produsului.

Fiecare unitate este supusă calibrării sarcinii și testării de performanță înainte de expediere. Abaterea sarcinii de setare este controlată cu ±5%, conform standardului internațional ANSI/MSS-SP-58-2018, precum și NB/T47039-2013.

Produsele îndeplinesc cerințele tehnice pentru sistemele de conducte electrice, petrochimice și alte sisteme industriale. Conform MSS-SP-58-2018, variabilitatea maximă admisibilă a sarcinii pentru unitățile cu arc variabil nu trebuie să depășească 25% din sarcina caldă de funcționare pe parcursul întregii curse de lucru.

Specificații tehnice ale produsului

Tabel cu specificații pentru umeraș cu arc variabil	Exemplu
Tipul de umeraș/Configurație	Tipul A, B, C, D, E, F, G
Dimensiunea primăverii / Nr.	Nr. 0 - Nr. 22
Gama de călătorie	30 mm, 60 mm, 90 mm, 120 mm 180 mm
Sarcina de operare	0,2 kN - 400 kN
Sarcină instalată (încărcare rece)	kN / kgf
Sarcina de funcționare (sarcină la cald)	kN / kgf
Direcția de mișcare	În sus / în jos
Variabilitate (%)	≤ 25% (Standard)
Tratarea suprafeței	Hot Dip Galv/ Vopsit
Materialul carcasei	Oțel carbon (Q235/Q355)

Ideea este simplă: pe măsură ce țeava se mișcă în sus sau în jos din cauza expansiunii termice, arcul din interior se comprimă sau se relaxează, iar forța de susținere se schimbă puțin. Aceasta este partea „variabilă”. Schimbarea forței este previzibilă și rămâne în intervalul pe care inginerul dvs. de stres în țevi l-a permis deja. Când variația de sarcină admisă este, să zicem, 15% sau 20%, nu este nevoie să cheltuiți în plus pentru unsuport constant cu arc. Obțineți aceeași funcție — absorbție de călătorie verticală, transport de greutate — la un cost mai mic și cu un design mai simplu și mai compact. De aceea, specificațiile proiectului listează adesea suporturi variabile de arc ca implicite, apelând doar tipul constant pentru punctele critice de legătură.

Suporturi variabile cu arc în imaginea de ansamblu

Pe suportul pentru țevi, un suport de arc variabil se așează rareori singur. De obicei, funcționează mână în mână cu suporturi rigide pentru țevi și pantofi pentru țevi care preiau greutatea moartă și ghidează țeava. Arcul variabil gestionează mișcarea verticală. Când același element cu arc este montat într-un ansamblu conectat în partea superioară, atârnând de oțel deasupra capului, întreaga configurație este adesea numită un suport cu arc - este încă un mecanism cu arc variabil, doar instalat cu susul în jos. Iar pe liniile reci izolate, veți vedea adesea suportul de arc asociat cu un suport de țeavă preizolat la punctul de contact al țevii, astfel încât izolația să nu fie zdrobită și țeava rece să nu transpire.

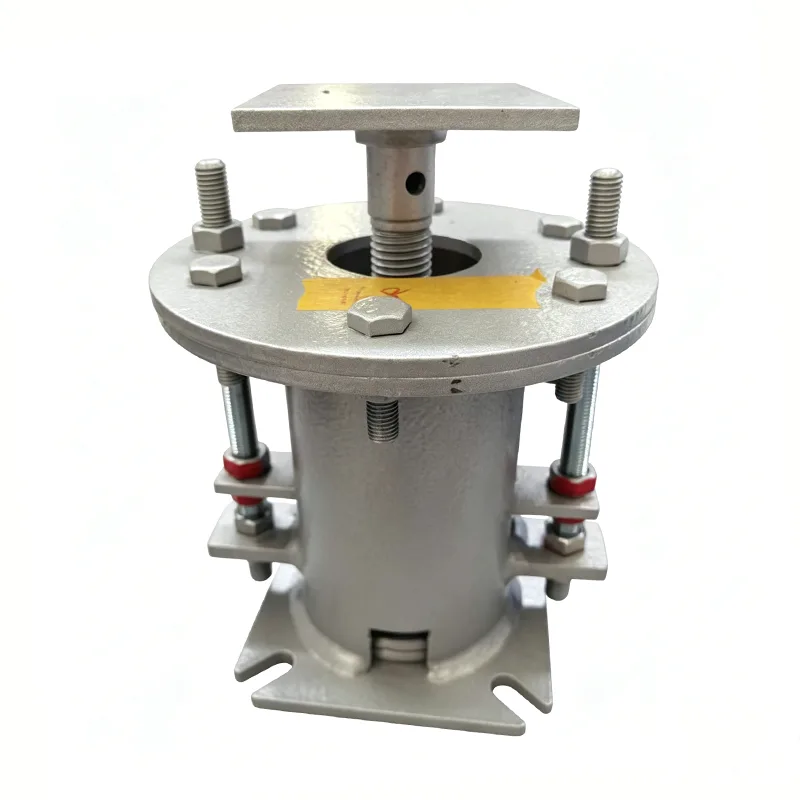

Ce se află în interiorul unui suport cu arc variabil

Ne păstrăm designul simplu și robust. Iată o privire asupra materialelor de construcție tipice pe care le folosim:

Componentă	Material	De ce îl folosim
Arc elicoidal	Oțel pentru arc 60Si2MnA sau 50CrVA	Durată lungă de viață la oboseală, prestabilită și testată la sarcină
Locuință (poate)	Oțel carbon Q235B, vopsit în albastru RAL 5015	Robuste, sudabile, rezistente la intemperii
Capac arc / flanșă de sarcină	Q235B sau oțel forjat 20#	Transferă uniform sarcina conductei la arc
Indicator de călătorie și scară	Oțel inoxidabil sau aluminiu anodizat	Citire clară, nu ruginește
Conexiune inferioară (bucșă filetată sau flanșă)	Oțel carbon A105	NPT standard sau cu flanșă la cerere

Toate sârmele cu arc vine cu certificate de testare la moara. Scoatem arcurile și le presetăm înainte de asamblare - asta elimină orice set inițial și asigură că curba sarcină-deformare se potrivește cu datele de proiectare.

Standarde la care lucrăm

ANSI/MSS SP-58 – care guvernează proiectarea și fabricarea suportului țevilor

ASME B31.3 – conducte de proces, la care se face referire pe scară largă de către EPC

GB/T 17116 – Standard chinezesc pentru umerașe și suporturi pentru țevi

EN 10204 3.1 Certificarea materialelor ca standard pentru comenzile de export

Fabrica noastră are un sistem de management al calității ISO 9001:2015. Fiecare pas, de la intrarea oțelului până la testul final de încărcare, este documentat.

Întrebări frecvente

Î1: La câtă variație de sarcină ar trebui să mă aștept?

De obicei, între 10% și 25% din sarcina la cald, în funcție de rigiditatea arcului și de cursa țevii. Raportul de stres al conductei vă va spune care este variația permisă. Dacă raportul arată o limită strânsă - să zicem sub 5% - atunci veți trece la un suport constant cu arc. Pentru orice altceva, variabila este bine.

Î2: De ce informații aveți nevoie pentru a selecta sau a cita un suport cu arc variabil?

Trimiteți-ne sarcina caldă, încărcătura rece și cantitatea și direcția mișcării verticale (sus sau jos). Un desen marcat de suport al țevii sau o izometrică a tensiunii ajută. Vom selecta dimensiunea și seria potrivită a arcului și vă vom trimite o fișă de date cu toate valorile calculate înainte de a începe producția.

Î3: Suporturile dvs. variabile de arc sunt interschimbabile cu alte mărci?

Din punct de vedere al funcției, da. Putem potrivi intervalele de încărcare și dimensiunile plicului cu cele mai comune serii industriale (Tip A, B, C, D, E, F, G conform MSS SP-58). Dacă proiectul dvs. are deja numerele de piesă ale unui anumit furnizor, dați-ne acelea și vom face referințe încrucișate. Rețineți că pot exista diferențe dimensionale minore - le vom semnala înainte de a comanda.

Î4: Care este timpul obișnuit de livrare?

Unități standard de gamă de încărcare: 20–25 de zile. Dacă aveți nevoie de o carcasă non-standard, vopsea specială sau ornamente din oțel inoxidabil, lăsați 30-40 de zile. Păstrăm un stoc decent de bobine comune de arc și componente de conserve, ceea ce accelerează lucrurile.

Î5: Pot obține un prototip sau o probă de pre-producție?

Da. Pentru proiecte mari, putem construi una sau două unități de probă pentru aprobare înainte de a intra în producție completă. Costul eșantionului poate fi adesea creditat pentru comanda principală.

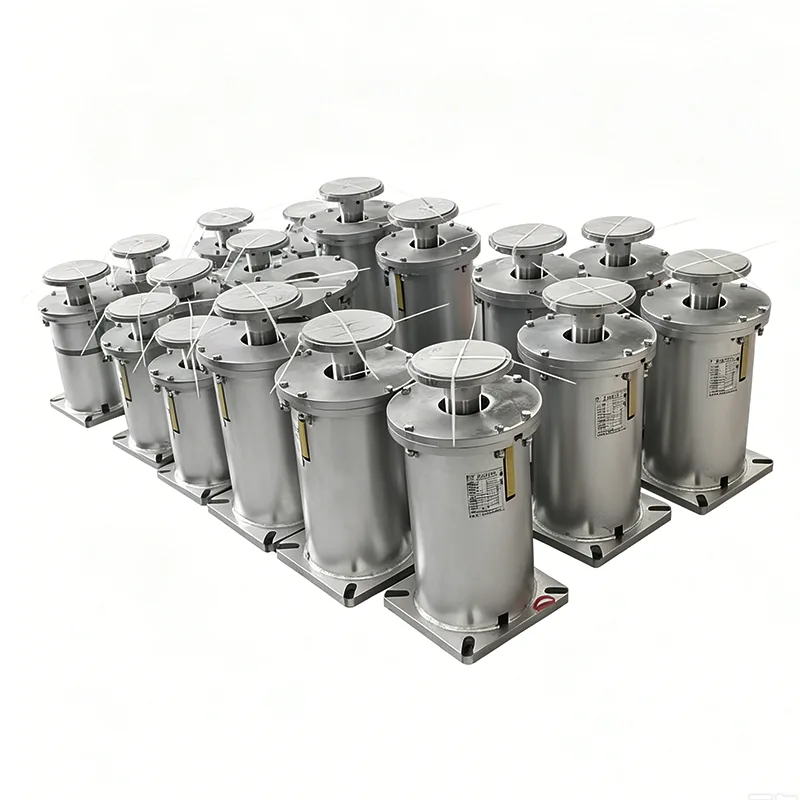

Testarea de încărcare nu este opțională

Fiecare suport variabil de arc care iese pe usa este testat la sarcina. Setăm arcul la sarcina rece specificată, apoi îl rulăm de mai multe ori prin cursa completă, verificând sarcina atât în ​​pozițiile rece, cât și la cald. Cântarul de călătorie este calibrat și blocat. Un certificat de testare care rezumă valorile reale de încărcare este inclus în documentația de expediere. Inspecția terță parte de către SGS, Bureau Veritas sau TÜV este disponibilă la cererea dvs.

Personalizare pe care o facem zilnic

Unii clienți cred că un suport cu arc variabil este un articol pur de catalog. Din experiența noastră, poate jumătate din ceea ce furnizăm are o notă personalizată:

Lungimi de călătorie non-standard (am făcut peste 200 mm pe unități variabile)

Înălțimi extinse sau reduse ale carcasei pentru a se potrivi cu spațiu limitat

Carcase și feronerie din oțel inoxidabil pentru medii offshore sau chimice

Acoperiri speciale: sisteme de vopsea marine offshore, vopsea de aluminiu la temperatură înaltă

Design cu două arcuri pentru sarcini grele într-o cutie compactă

Urechi de ridicare, celule de sarcină sau traductoare de poziție încorporate

Spune-ne doar cum arată instalația și vom elabora un design practic.

Note din lumea reală de la etajul fabricii

Iată câteva lucruri pe care le-am învățat pentru a livra suporturi variabile de arc către proiecte din întreaga lume:

Dacă deplasarea țevii este în sus, asigurați-vă că suportul poate suporta sarcina rece ascendentă fără ca arcul să se slăbească. Vom verifica asta ca parte a selecției noastre.

Pe rafturile exterioare pentru țevi, specificați galvanizarea la cald sau un sistem bun de vopsea. Vopseaua albastră standard de fabrică este bună în interior, dar după câteva musoni, oțelul carbon va prezenta rugină. Un pic suplimentar la acoperire salvează o mulțime de plângeri ale site-ului.

Verificați întotdeauna spațiul liber în jurul carcasei arcului. Uneori, locația de sprijin este strânsă între două elemente structurale și diametrul unui cutie standard nu se va potrivi. Anunțați-ne devreme și vom ajusta designul.

De ce să vă procurați suporturile variabile de arc de la Tianshun?

Nu suntem intermediari. Proiectăm, fabricăm, testăm și livrăm din propria noastră fabrică din Yangzhou, Jiangsu. Asta înseamnă că atunci când vorbești cu inginerii noștri, vorbești cu oamenii care chiar construiesc produsul. Suporturile noastre variabile cu arc au fost instalate în centrale electrice cu ciclu combinat, rafturi de țevi de rafinărie, terminale de regazificare GNL, unități de proces chimic și fabrici de oțel. Peste 70% din afacerea noastră se repetă – nu pentru că suntem cei mai ieftini, ci pentru că suporturile noastre apar la timp, se potrivesc cu fișele tehnice și nu provoacă bătăi de cap în timpul punerii în funcțiune.

Dacă programul dvs. de proiect este strâns, putem păstra stoc de arcuri finite și putem asambla rapid la setările dvs. de sarcină. Pentru comenzile mari în vrac, oferim prețuri competitive direct din fabrică și vom lucra cu dvs. la un program de livrare care se aliniază cu secvența dvs. de construcție.

Trimiteți-ne desenele de suport pentru țevi, datele de încărcare sau doar o scurtă descriere a ceea ce aveți nevoie. Vom reveni la dvs. cu o cotație adecvată - inclusiv prețul de fabrică și timpul de livrare - de obicei în 24 de ore. Și dacă doriți să vizitați fabrica și să vedeți cum le facem, sunteți mai mult decât binevenit.
