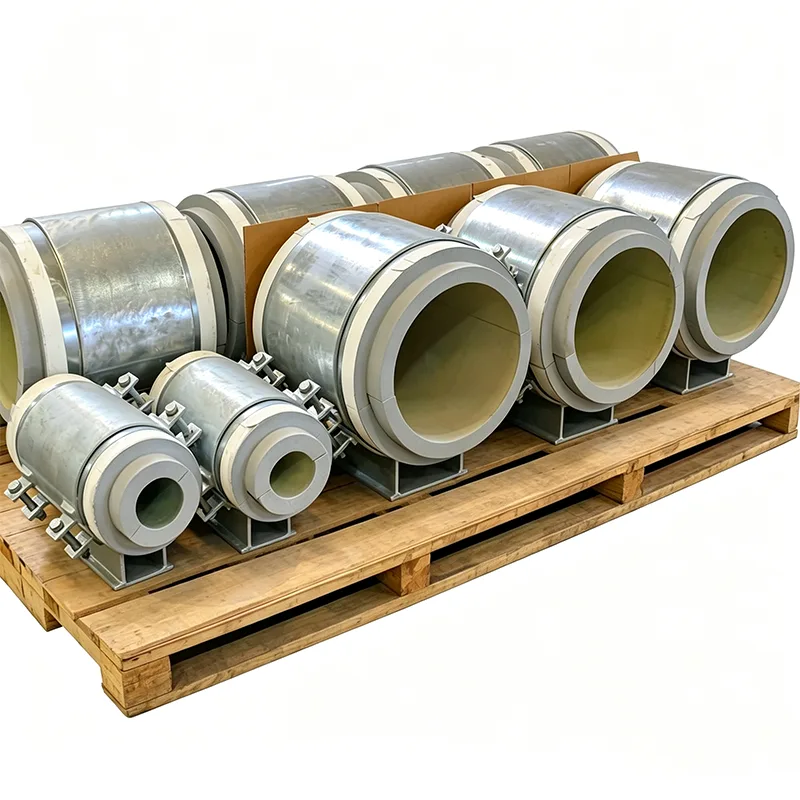

Suporturi pentru țevi preizolate eficiente termic pentru conservarea căldurii și instalare rapidă pe teren

Dacă ați trecut vreodată pe lângă o conductă de apă rece într-o zi umedă și ați observat un petic umed în jurul suportului de țeavă, ați văzut exact ce este proiectat să prevină un suport de țeavă pre-izolat. LaTianshun, realizăm aceste suporturi pentru linii reci, conducte criogenice și linii de proces fierbinte unde izolația trebuie să rămână continuă chiar prin punctul de sprijin. De peste 14 ani, le-am expediat în terminale de GNL, uzine de răcire districtuală, unități de procesare a alimentelor și oriunde altundeva se întâlnește o conductă rece și aerul ambiant.

Un pantof standard de țeavă sau un suport de țeavă funcționează bine pentru liniile neizolate, dar în momentul în care adăugați izolație, creați o problemă: punctul de sprijin devine o punte termică. Pe o linie rece, asta înseamnă condens, acumulare de gheață și, eventual, coroziune. Pe o linie fierbinte, este o cale prin care căldura se scurge direct în oțelul structural. Un suport de țeavă pre-izolat rezolvă acest lucru prin încorporarea unui bloc de izolație rigid în interiorul încălțămintei de susținere - țeava rămâne izolată, sarcina este transportată, iar punctul de rouă rămâne acolo unde îi este locul.

Suporturile pentru țevi pre-izolate nu sunt doar izolație cu un suport metalic în jurul lor. Sunt elemente structurale portante și trebuie să suporte aceeași greutate, mișcare și sarcini ocazionale de șocuri ca orice pantof de țeavă. Pe cursele verticale în care linia trebuie să absoarbă și mișcarea termică, le furnizăm adesea alăturiumerase cu arcsausuporturi variabile cu arc. Pe rafturile orizontale lungi, acestea funcționează împreună cu suporturi constante cu arc în punctele critice de legătură, asigurându-se că conducta rece este complet susținută și complet izolată peste tot.

Standarde pentru care fabricăm

ANSI/MSS SP‑58 – Suporturi și agățați pentru țevi

ASME B31.3 și B31.1 – Conducte de proces și putere

EN 13480 – Conducte industriale metalice (unde este cazul)

GB/T 17116 – Standard chinezesc pentru suporturi pentru țevi

Sistemul nostru de calitate din fabrică este certificat ISO 9001:2015 și asigurăm trasabilitatea completă a materialului la fiecare comandă. Pentru proiectele GNL și criogenice, putem include și certificate de testare a impactului la temperatură joasă pentru componentele din oțel.

Întrebări comune

Î1: Cum știu ce grosime de izolație am nevoie?

Grosimea izolației suportului trebuie să se potrivească cu grosimea izolației țevii sau să fie puțin mai mică (dar nu mult) pentru a evita crearea unui gol. Dacă țeava dvs. are 80 mm de sticlă spumă, vom pune cel puțin 70-80 mm de izolație în interiorul pantofului. Numărul exact depinde de cerința de conductivitate termică și de riscul de condens la suprafață. Trimite-ne specificația ta de izolație, iar noi o vom potrivi.

Î2: Suporturile de țevi preizolate pot face față liniilor fierbinți sau sunt doar pentru frig?

ambele. Ele previn pierderile de căldură pe conductele de abur și ulei fierbinte la fel de bine, precum și previn condensul pe conductele reci. Pentru aplicații la temperaturi ridicate peste 200°C, selectăm materiale de izolare precum vata minerală sau silicatul de calciu care nu se vor degrada la temperaturi ridicate.

Î3: Aceste suporturi sunt sudabile pe teren sau vin ca un ansamblu complet?

Suporturile noastre preizolate sunt furnizate de obicei ca un ansamblu complet gata de a fi sudat sau fixat pe țeavă. Blocul de izolație este pre-lipit în șaua de oțel, iar bariera de vapori este sigilată din fabrică. Acest lucru economisește o cantitate imensă de muncă pe teren în comparație cu construirea unei cutii de izolație în jurul unui pantof standard la fața locului.

Î4: Puteți proiecta un suport de țeavă pre-izolat glisant?

Da. Lipim o placă glisantă din PTFE de partea inferioară a plăcii de bază sau asigurăm o suprafață din oțel inoxidabil lustruit. Aceasta permite țevii să se miște axial, rămânând complet izolată. Oferim, de asemenea, versiuni ghidate cu opritoare laterale, concepute pentru cerințele dvs. de deplasare la solicitarea conductei.

Î5: Cum le expediați fără a deteriora izolația?

Blocul de izolație este îngropat în interiorul șeii de oțel și protejat de placa de bază. Adăugăm, de asemenea, protecție temporară a marginilor și ambalăm fiecare suport într-o ladă de lemn sau pe un palet cu căptușeală din spumă în jurul izolației. Am expediat mii de acestea în Orientul Mijlociu și Asia de Sud-Est, iar izolația deteriorată de condens nu este o problemă pe care o vedem.

Testare și asigurare a calității

Fiecare suport de țeavă preizolat trece prin verificări care depășesc o inspecție dimensională:

Verificarea rezistenței la compresiune a lotului de izolație

Test de absorbție a apei pentru spume cu celule închise (conform ASTM C272 sau similar)

Integritatea legăturii între izolație și șaua de oțel (test vizual și mecanic de robinet)

Verificarea dimensională a razei șeii, planeitatea bazei și alinierea găurilor pentru șuruburi

Inspecția continuității barierei de vapori

Test de încărcare la asamblare completă pentru comenzi critice sau prototip

Documentația include certificate de materiale pentru oțel și izolație, un rezumat al testului și o înregistrare foto a fiecărui suport etichetat înainte de ambalare.

Personalizare pe care o oferim

Suporturile de țevi preizolate sunt aproape întotdeauna personalizate. Unele dintre variantele pe care le-am produs:

Șai supradimensionate pentru conducte de GNL cu diametru mare (până la 60")

Suporturi verticale cu bloc izolator integrat

Suporturi preizolate de tip ancoră pentru puncte fixe

Izolație rezistentă la foc (vată minerală sau spumă acoperită cu intumescent) pentru zonele rezistente la foc

Șa și feronerie din oțel inoxidabil pentru instalații de coastă sau offshore

Design cu carcasă divizată pentru adaptarea pe liniile sub tensiune existente fără tăiere

Nu trebuie să vă potriviți izolația în jurul suportului nostru. Vom construi suportul în jurul izolației dumneavoastră.

Lucruri pe care le-am învățat din instalațiile reale

Luați în considerare întotdeauna bariera de vapori. Pe liniile reci, umiditatea își va găsi drumul în blocul de izolație dacă etanșarea nu este perfectă și, odată ce izolația este umedă, performanța sa termică scade de pe o stâncă. Avem o grijă deosebită cu etanșarea marginilor și recomandăm echipei de șantier să inspecteze bariera înainte și după sudare.

În țevile verticale, un suport de țeavă pre-izolat poate avea nevoie de un aranjament diferit de transfer al sarcinii decât unul orizontal. Blocul de izolație poartă întreaga greutate în compresie pentru liniile orizontale, dar pentru liniile verticale, suportul are adesea nevoie de un guler de forfecare din oțel care se cuplează prin izolație. Putem include acest lucru în design.

Dacă conducta va fi hidrotestată, luați în considerare că conducta va fi la temperatura ambiantă în timpul testului și poate transpira. Este normal, dar este și prima dată când multe echipe de șantier văd condens la suport. O notă din manualul de instalare care explică acest lucru poate salva o mulțime de interogări inutile.

La comanda, dați-ne programul țevii, tipul și grosimea izolației și mișcarea de proiectare (dacă alunecă). Aceste trei puncte de date ne permit să propunem un design solid din punct de vedere tehnic în primul citat, fără dus-întors.

De ce Tianshun pentru suporturi pre-izolate pentru țevi?

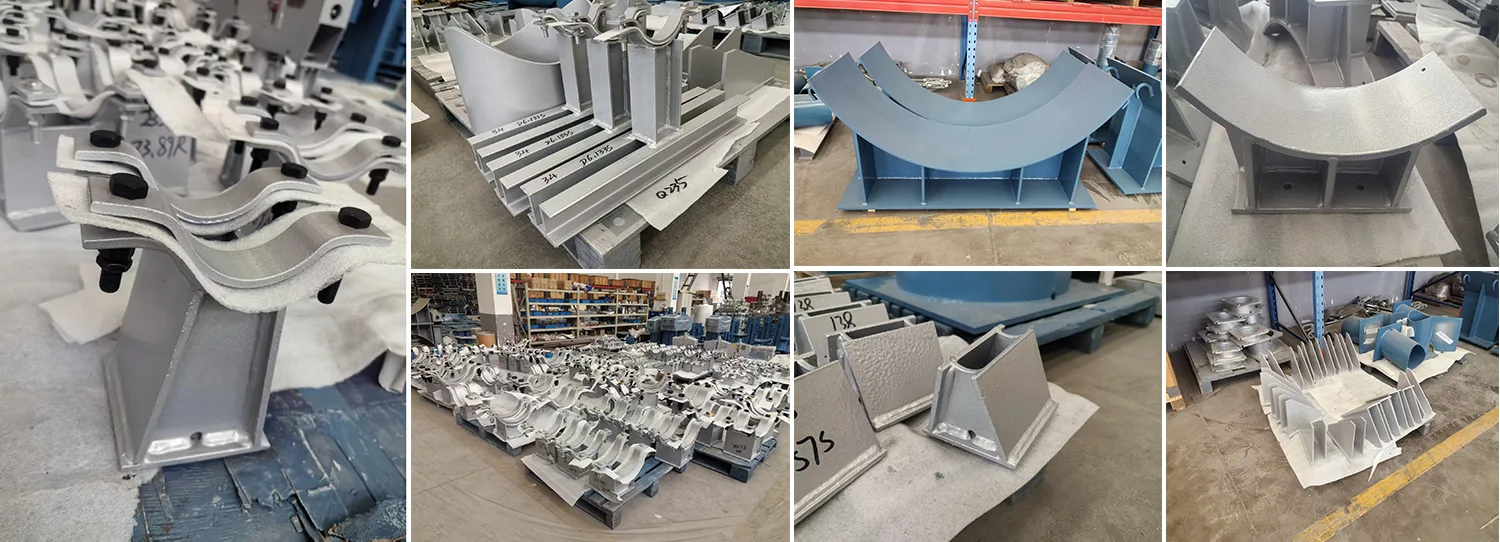

Un suport de țeavă pre-izolat se află la intersecția dintre ingineria structurală și proiectarea termică. Găsiți greșit oricare parte, iar suportul fie se defectează mecanic, fie absoarbe umezeala și nu mai izola. Am obținut ambele părți corect de 14 ani, iar fabrica noastră din Yangzhou are linia de producție configurată pentru a le construi eficient - de la tăierea șai de oțel până la lipirea izolației și etanșarea barierei de vapori.

Peste 70% dintre comenzile noastre provin de la clienți care ne-au testat o dată și au revenit. Livrăm suporturi preizolate la nivel global, adesea împachetate cu suporturile noastre pentru țevi, suporturi cu arc și suporturi constante pentru arcuri, astfel încât întregul pachet de suport pentru țevi să ajungă împreună, etichetat și gata de instalare.

Dacă următorul dvs. proiect are linii reci, linii criogenice sau linii fierbinți izolate care necesită o izolare termică adecvată la punctele de sprijin, trimiteți-ne specificațiile de izolație și lista de suport pentru țevi. Vom elabora o ofertă directă din fabrică, cu un program clar de livrare. Ca întotdeauna, sunteți binevenit să vizitați fabrica noastră și să urmăriți cum construim și testăm aceste suporturi înainte ca acestea să fie livrate.
