Suporturi cu arc constant de precizie pentru conducte cu deplasare mare, cu o sarcină uniformă

Unele rânduri iartă puțin. Un colector de apă de răcire poate face față unei schimbări de 20% a forței de sprijin fără ca nimeni să observe. Dar apoi există linii care nu iartă nimic - conducte de admisie a turbinei cu abur, duze pentru reactoare, linii de aspirație a compresoarelor, cabluri de cazan de mare energie. Pe acestea, chiar și o mică modificare a forței verticale poate dezalinia o flanșă sau poate supraîncărca o duză. Atunci treci de la un suport cu arc variabil la un suport cu arc constant. LaTianshun, construim suporturi de arc constant de 14 ani și am învățat că fiecare proiect are cel puțin o mână de locații în care acestea nu sunt negociabile.

Curba sarcină-deplasare obținută în urma testului de tip a unui suport/agățat cu arc constant. Axa orizontală reprezintă deplasarea, în timp ce axa verticală reprezintă sarcina. Curba rămâne aproximativ orizontală pe toată cursa de lucru, demonstrând că forța de susținere rămâne esențial constantă atunci când conductele se îndoaie din cauza expansiunii și contracției termice.

Acest test de tip verifică constanța sarcinii, stabilitatea la deplasare completă și fiabilitatea operațională a unităților cu arc constant. Toate unitățile de producție sunt supuse calibrării încărcăturii înainte de expediere, cu abaterea sarcinii controlată cu ±6% în conformitate cu ANSI/MSS-SP-58-2018 și NB/T47038-2013.

Aceste produse sunt aplicabile sistemelor de conducte industriale cu deplasare termică mare, inclusiv conducte principale de abur și alte conducte de înaltă temperatură și presiune.

Mecanismul din interiorul unui suport cu arc constant este proiectat pentru a oferi o forță de sprijin aproape plată pe întreaga sa gamă de deplasare. Pe măsură ce țeava se mișcă în sus sau în jos - uneori 200 mm, alteori mai mult - sarcina pe punctul de sprijin rămâne într-o bandă strânsă, de obicei ±5% sau mai bine. Acest lucru se realizează printr-un aranjament cu pârghie și arc spiralat, adesea cu o manivelă clopot sau un mecanism cu came, în funcție de seria de proiectare. Producem atât tipuri de cadru orizontal, cât și vertical și putem potrivi montajul și anvelopa dimensională pentru a se potrivi cu desenele de suport pentru țevi existente.

Unde suporturile cu arc constant se potrivesc într-un sistem de sprijin

Un suport constant de arc nu funcționează niciodată singur. Pe o linie de abur la temperatură înaltă, de exemplu, veți vedea de obicei ansamblul arcului constant lucrând împreună cupantofi de țeavăcare împrăștie sarcina șisuporturi pentru conductecare se ocupă de reținerea laterală. Pe liniile aeriene, același mecanism cu arc constant este adesea încorporat în amâner al arculuiconfigurație - arcul se află într-o carcasă montată în partea de sus, iar o tijă de cădere se conectează la conducta de dedesubt. Când linia necesită izolație termică până la punctul de sprijin, deseori vom asocia arcul constant cu un suport de țeavă pre-izolat pentru a menține izolația continuă și pentru a preveni pierderea de căldură sau condensul la clemă. Chiar dacă arcul în sine este componenta cu specificații înalte, întregul sistem funcționează doar dacă suporturile adiacente sunt proiectate corect.

Specificații tehnice ale produsului

Standardele pe care le respectăm

ANSI/MSS SP-58 și SP-69 pentru proiectare și producție

ASME B31.3 pentru aplicații de conducte de proces

GB/T 17116

Fabricat, de asemenea, conform DIN, JIS sau fișe de date specifice clientului

Sistemul nostru de calitate din fabrică este certificat ISO 9001:2015. Este disponibilă inspecția terță parte conform cerințelor ASME, API sau PED.

Întrebări pe care le pun clienții

Î1: Cum știu dacă într-adevăr am nevoie de un suport cu arc constant sau dacă unul variabil va funcționa?

Verificați raportul de stres al conductei. Dacă variația de sarcină permisă în acel punct de sprijin este sub 6-8% din sarcina caldă, vă aflați în teritoriu constant de primăvară. Dacă limita de sarcină a duzei pe echipamentul conectat este foarte strânsă, același lucru. Dacă aveți îndoieli, transmiteți-ne izometricul de stres și vă vom ajuta să decideți - fără taxă.

Î2: Puteți potrivi dimensiunile unui suport de arc constant existent pe care îl înlocuim?

Da, efectuăm în mod regulat inginerie inversă și construim înlocuitori pentru unitățile vechi. Trimiteți-ne datele vechi ale plăcuței de identificare, dimensiunile generale și cerințele de încărcare și de călătorie. Vom fabrica o nouă unitate care se potrivește cu același model de șuruburi și aceleași cote de conectare.

Î3: Care este cel mai mare suport cu arc constant pe care l-ați construit?

Am furnizat unități cu o capacitate de încărcare de peste 40 de tone metrice și o gamă de cursă de 350 mm. Acestea au fost pentru conductele principale de abur cu pereți grei într-o centrală electrică. Putem merge mai mari dacă este necesar, dar la un anumit moment are sens să discutăm dacă mai multe unități mai mici sau un aranjament diferit de suport ar fi mai practic.

Î4: Cum testați un suport constant de arc înainte de expediere?

Montăm unitatea pe un cadru de testare, o setăm la sarcina specificată și o parcurgem de mai multe ori cursa completă în timp ce înregistrăm sarcina în mai multe poziții. Variația sarcinii trebuie să se încadreze în banda de toleranță garantată, de obicei ±5%. Trasăm curba reală sarcină-deformare și o includem în raportul de testare. Cântarul de călătorie este calibrat și știfturile de blocare sunt instalate pentru transport.

Î5: Puteți să le construiți din oțel inoxidabil pentru medii offshore sau corozive?

Da. Am construit suporturi complete cu arc constant din oțel inoxidabil 304 și 316 pentru platforme offshore și terminale de GNL de coastă. De asemenea, oferim sisteme speciale de vopsea — acoperiri marine offshore, grunduri bogate în zinc la temperatură înaltă — în funcție de mediul de instalare.

Î6: Care este timpul de livrare pentru o comandă constantă de susținere a arcurilor?

Ansamblurile personalizate cu arc constant sunt livrate de obicei în 35-45 de zile de la confirmarea comenzii. Dacă aveți mai multe unități cu parametri de proiectare identici, putem produce în loturi și putem scurta programul. Înlocuirile de urgență pentru o singură unitate defectă pot fi uneori accelerate la 20-25 de zile - discutați cu noi despre calendarul dvs.

Testare și documentare

Suporturile cu arc constant părăsesc fabrica noastră cu un pachet de documentație care include:

Raport de testare a sarcinii cu curba reală sarcină-deformare

Raport de control dimensional

Certificate de material (EN 10204 3.1)

Înregistrări de calificare a procedurii de sudare (dacă este cazul)

Instructiuni de instalare si intretinere

Fotografii ale unității finite cu numărul de serie vizibil

De asemenea, putem aranja o inspecție independentă de la terți în timpul testării. SGS, BV și TÜV au fost martori la teste în unitatea noastră din Yangzhou.

Personalizarea pe care o gestionăm

Nu există două aplicații constante de primăvară exact la fel. De-a lungul anilor, am personalizat:

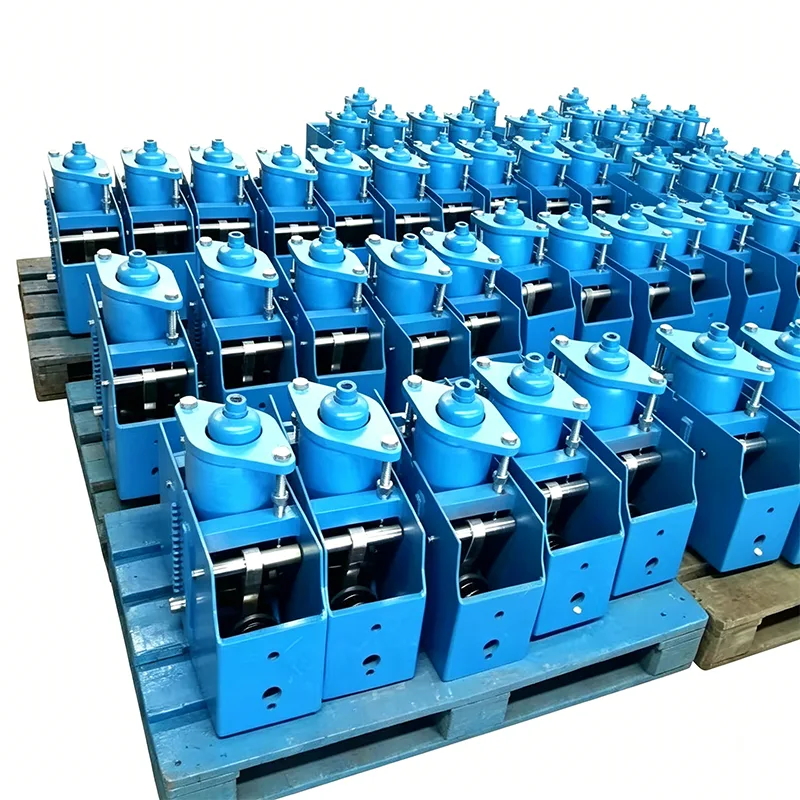

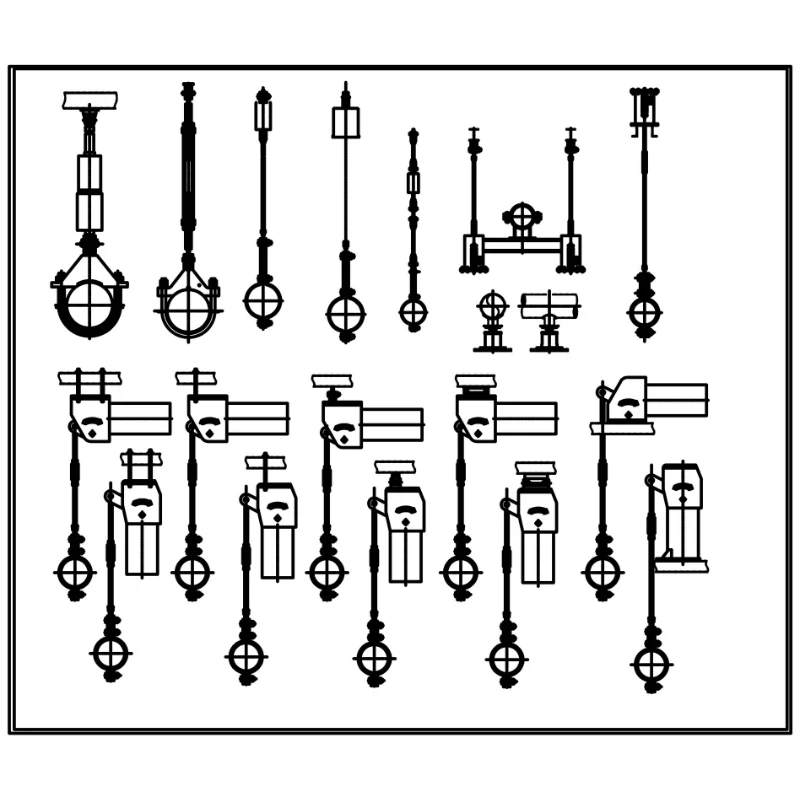

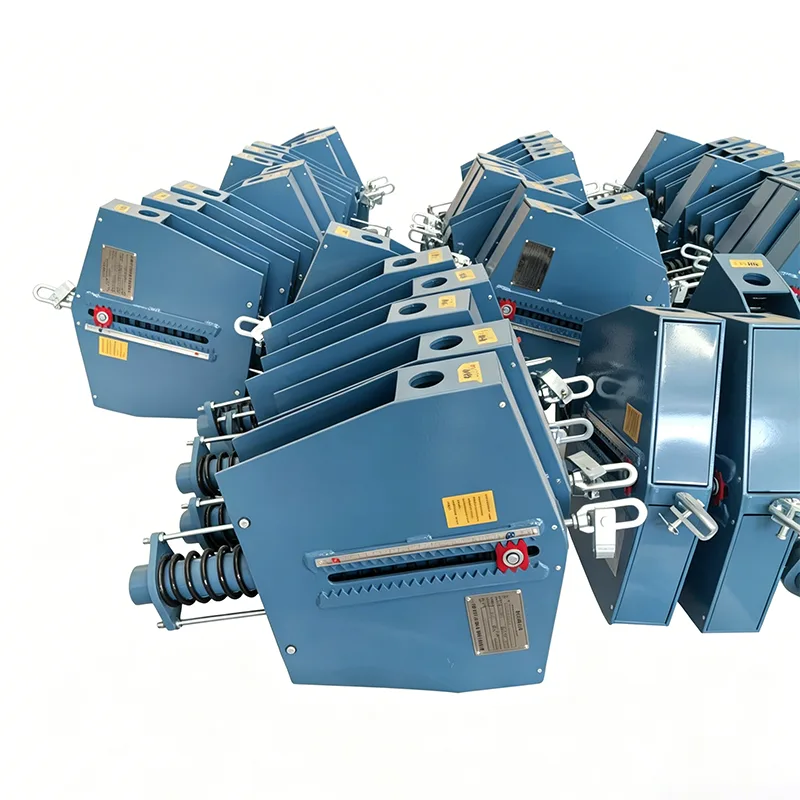

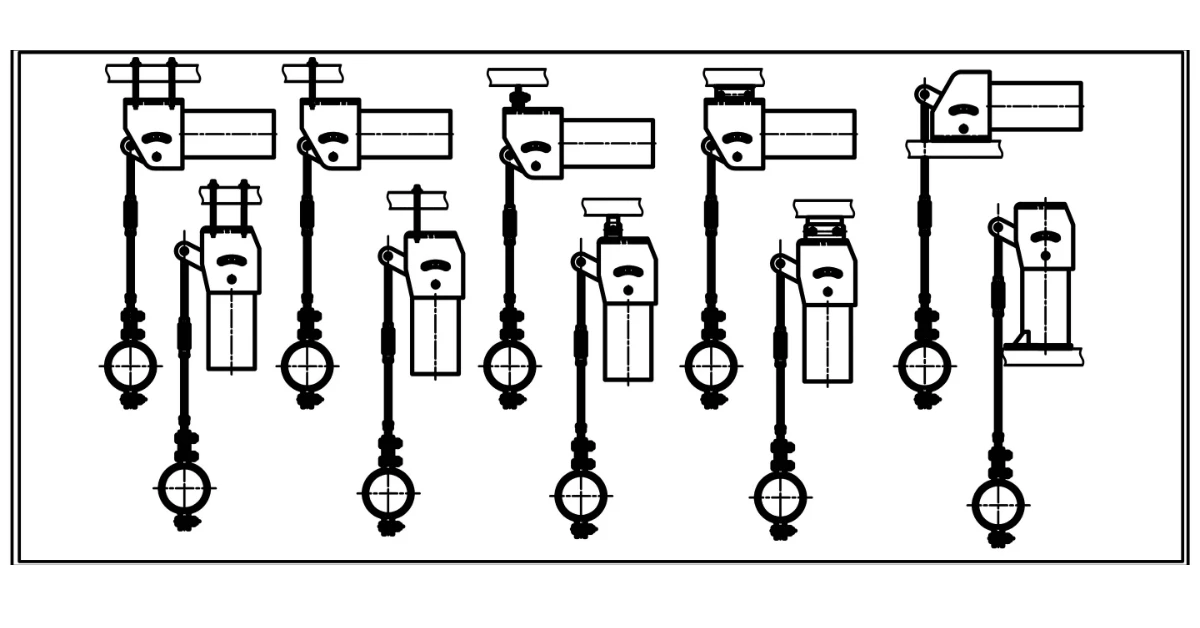

Orientarea cadrului (montat pe podea, pe perete, suspendat pe tavan, inversat)

Lungimi de deplasare și trepte de încărcare non-standard

Design cu două arcuri pentru sarcini foarte grele într-un cadru compact

Amortizare hidraulică încorporată pentru locații seismice sau cu vibrații mari

Indicație de poziție cu capacitate de citire la distanță

Arcuri de înaltă temperatură pentru liniile de abur care funcționează peste 450°C

Dumneavoastră furnizați sarcinile pe conducte și constrângerile spațiale, iar noi vom proiecta un suport de arc constant care se fixează direct.

Note din lumea reală de la echipa noastră de inginerie

Câteva puncte practice pe care le-am învățat din proiecte din întreaga lume:

Când specificați un suport de arc constant, verificați și oțelul de susținere. O unitate de arc constantă în sine poate fi grea - uneori peste o tonă - și grinda structurală pe care se așează trebuie să se ocupe de aceasta, plus sarcina țevii.

Specificați întotdeauna știfturile de blocare pentru livrare. Fără ele, arcul se poate mișca în timpul transportului, iar cântarul se poate deplasa. Știfturile noastre sunt vopsite în roșu aprins, astfel încât echipajul de șantier să nu le poată rata în timpul instalării.

Dacă unitatea va fi instalată în aer liber, într-un mediu prăfuit sau nisipos, luați în considerare bucșele pivotante etanșe sau fitingurile de unsoare. Murdăria din mecanismul pârghiei este unul dintre puținele lucruri care pot determina blocarea unui arc constant.

La lucrările de înlocuire, verificați direcția de deplasare existentă și spațiul disponibil înainte de a fabrica. Am văzut cazuri în care unitatea originală a fost înghesuită într-un colț strâns, iar cea nouă avea nevoie de un cadru ușor diferit pentru a se potrivi.

De ce Tianshun pentru suporturi constante de primăvară?

Suporturile cu arc constant reprezintă capătul de înaltă precizie al lumii suportului pentru țevi. Nu vă puteți permite să aveți o performanță slabă, deoarece echipamentul conectat este de obicei cel mai scump lucru de pe teren. Construim aceste unități cu înțelegerea că cineva le va pune în funcțiune la 3 a.m. în timpul pornirii unei fabrici și trebuie să funcționeze prima dată.

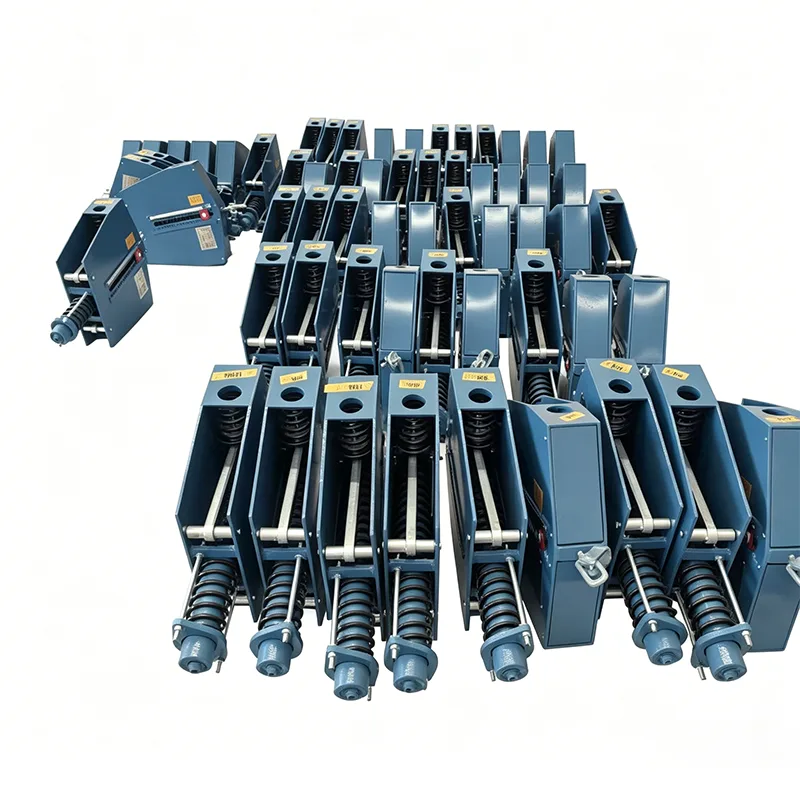

Suporturile noastre constante cu arc funcționează astăzi în blocuri de energie cu ciclu combinat, unități de rafinărie de țiței, linii de stingere a crackerului de etilenă și conducte de cutie frigorifică GNL. Fiecare a fost fabricat în propria noastră fabrică din Yangzhou, testat la sarcină de echipa noastră și livrat cu documentația completă. Nu reambalăm produsul altcuiva, ci le facem noi înșine.

Dacă proiectul dvs. include suporturi constante pentru arcuri, umerașe cu arcuri sau încălțăminte de țevi preizolate, trimiteți-ne lista de suport sau datele de încărcare. Vom elabora o ofertă directă din fabrică, completată cu o fișă de date de selecție și un program de livrare. De asemenea, sunteți binevenit să vizitați linia noastră de producție și să vedeți cum construim și testăm aceste unități înainte de a părăsi magazinul.
