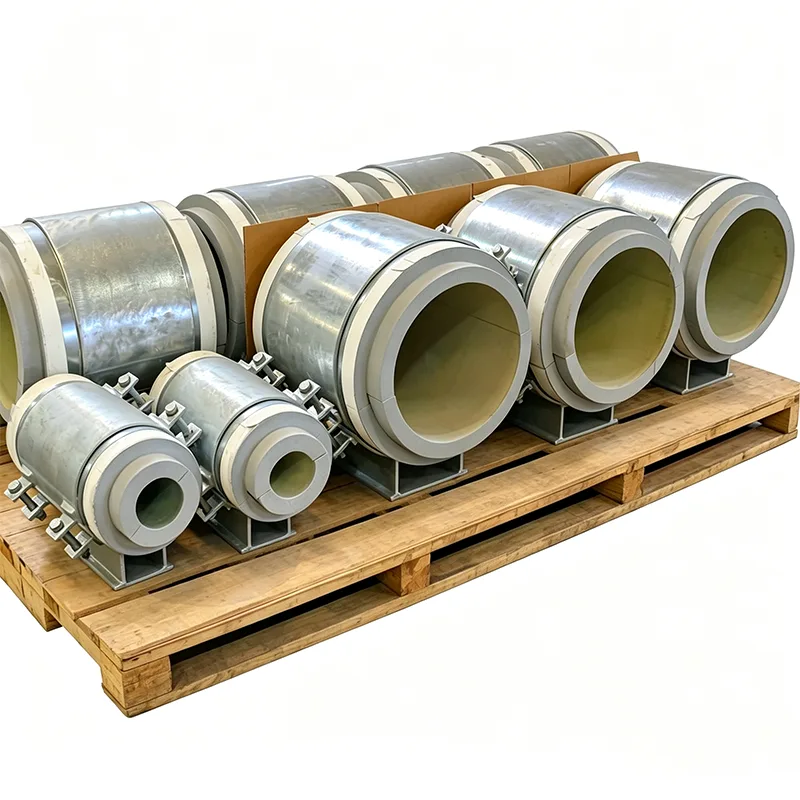

În calitate de producător experimentat de suport pentru conducte,TianshunprevedeSuport pentru glisiere pentru țevi preizolatsoluții concepute pentru a găzdui mișcarea termică, menținând în același timp continuitatea izolației. Aceste ansambluri integrate ajută proiectele industriale să reducă punțile termice, să simplifice instalarea și să îmbunătățească fiabilitatea sistemelor de conducte izolate.
Un suport de alunecare pre-izolat combină izolația portantă cu o interfață de alunecare cu frecare redusă, permițând conductelor să se extindă și să se contracte fără a compromite protecția termică. Spre deosebire de suporturile convenționale care necesită tăierea și reconstrucția izolației la fața locului, un design integrat ajută la menținerea unui înveliș izolator continuu și a unei bariere de vapori mai fiabile. Acest articol explică modul în care funcționează aceste suporturi, ce materiale se potrivesc diferitelor temperaturi de funcționare, cum să selecteze configurația potrivită și ce ar trebui să ia în considerare inginerii atunci când specifică un suport pentru abur, apă răcită sau serviciu criogenic.
1. Ce este un suport preizolat pentru glisiere pentru țeavă?
2. Cum funcționează sistemul de alunecare și izolație?
3. Care sunt principalele beneficii ale ingineriei?
4. Ce materiale sunt potrivite pentru diferite temperaturi?
5. Cum selectați suportul potrivit pentru glisiere pentru țeavă?
6. Unde se folosesc suporturile preizolate pentru glisiere pentru țevi?
7. Ce ar trebui să verifice cumpărătorii înainte de a comanda?
9. Cum vă poate sprijini Tianshun proiectul?
Un suport de alunecare a țevii pre-izolat este o componentă proiectată care susține o conductă izolată, permițând în același timp mișcare controlată de-a lungul axei sale. Acesta integrează un suport structural, un bloc de izolație portantă și o interfață de alunecare într-un ansamblu coordonat.
Conductele industriale suferă modificări dimensionale pe măsură ce temperaturile de funcționare cresc și scad. Conductele de abur se extind în timpul pornirii, conductele de apă răcită se confruntă cu condiții termice diferite față de mediul înconjurător, iar conductele criogenice se contractă semnificativ în timpul funcționării. Dacă sistemul de sprijin împiedică mișcarea necesară, se pot dezvolta forțe excesive la conexiunile țevilor, duzele echipamentelor, ancorele și alte puncte structurale.
Suporturile convenționale pot crea o altă problemă: izolarea este adesea întreruptă la locul de sprijin. Lucrătorii din șantier ar putea avea nevoie să taie izolația în jurul pantofului metalic și să reconstruiască ulterior plicul de protecție. Alinierea slabă, izolația comprimată sau etanșarea incompletă pot reduce performanța termică.
Un suport de alunecare pre-izolat abordează aceste provocări combinând izolarea termică și mișcarea controlată într-o singură unitate asamblată din fabrică. Designul trebuie să se potrivească cu sarcina conductei, temperatura, specificațiile de izolație și deplasarea așteptată.
Ansamblul este proiectat pentru a transfera sarcina conductei către structura de susținere, menținând în același timp mecanismul de alunecare separat de funcția de izolație primară. Fiecare componentă are un scop ingineresc specific.
Un bloc de izolație rigid susține sarcina țevii limitând în același timp transferul de căldură între țeavă și structura de oțel. Materialul, grosimea, rezistența la compresiune și geometria acestuia trebuie să fie potrivite pentru temperatura de proiectare și condițiile de încărcare. Blocul trebuie verificat în funcție de sarcinile de funcționare, de instalare și de testare aplicabile.
O configurație tipică folosește o suprafață de alunecare din oțel inoxidabil lustruit asociată cu un tampon de alunecare impregnat cu PTFE sau grafit. Aranjamentul precis depinde de design. Interfața permite mișcarea axială, ajutând în același timp la controlul frecării și a forțelor rezultate transmise structurii de susținere.
Cursa de alunecare necesară trebuie determinată din analiza tensiunii la conducte. Proiectanții trebuie să ia în considerare deplasarea prezisă, direcția de mișcare, coeficientul de frecare, reacțiile de sprijin și o alocație adecvată pentru condițiile proiectului.
Pentru serviciile de frig și criogenic, controlul umidității este deosebit de important. O flanșă de etanșare integrată poate oferi un punct de conectare definit pentru mantaua izolatoare adiacentă și bariera de vapori. Etanșarea corectă a câmpului ajută la limitarea pătrunderii umidității, care altfel poate degrada performanța izolației și poate crește riscurile de coroziune.
Interfața de alunecare necesită, de asemenea, o protecție adecvată împotriva resturilor de construcție, a apei și a altor contaminanți. Carcasa finală și detaliile de etanșare ar trebui să fie confirmate pe baza desenelor aprobate de producător.
Integrarea funcțiilor de izolație și alunecare poate îmbunătăți consistența instalării și poate reduce problemele comune la locațiile de susținere a conductelor.
Aceste beneficii depind de inginerie și instalare corecte. Un suport de alunecare nu poate compensa un model de tensiune incorect al conductei, o rezistență inadecvată a izolației, o cursă insuficientă sau o barieră de vapori prost etanșată.
Selectarea materialului este unul dintre cei mai importanți pași în specificarea unui suport preizolat pentru glisiere de țeavă. Izolația trebuie să reziste la temperatura de serviciu și la sarcina de compresiune, menținând în același timp o performanță termică acceptabilă. Materialele de alunecare trebuie să fie, de asemenea, compatibile cu sarcinile așteptate, mișcarea, mediul și cerințele de întreținere.
| Aplicație | Material de izolație potențial | Considerent de selecție cheie |
|---|---|---|
| Apă răcită și saramură | PIR de înaltă densitate | Conductivitate termică, rezistență la umiditate și rezistență la compresiune |
| Conducte de proces la temperatură scăzută | PIR sau sticla celulara | Temperatura de proiectare, controlul vaporilor și capacitatea portantă |
| Conducte criogenice | Sticla celulara | Potrivit pentru temperaturi extrem de scăzute și protecție împotriva umezelii |
| Linii de procesare cu abur și fierbinte | Silicat de calciu | Evaluarea temperaturii, rezistența mecanică și performanța termică |
| Aplicații specializate la temperaturi înalte | Izolație pe bază de perlit sau microporoasă | Limitele de temperatură specifice proiectului și comportamentul la compresiune |
După cum este descris pe pagina de produs Suport pentru glisiere pentru țevi preizolate Tianshun, opțiunile de material pot acoperi condiții de service variind de la aproximativ -196°C până la +650°C, în funcție de izolația selectată și de designul specific. Aceste puncte finale nu trebuie interpretate ca o evaluare universală pentru fiecare configurație.
Inginerii ar trebui să confirme temperatura de funcționare admisă, rezistența la compresiune la temperatura de proiectare, grosimea izolației, limitele materialului de alunecare și compatibilitatea tuturor componentelor înainte de a aproba o specificație finală.
Alegerea unui suport bazat doar pe diametrul nominal al conductei poate duce la revizuiri costisitoare de proiectare. O specificație de încredere ia în considerare împreună cerințele mecanice, termice și de instalare.
Identificați temperatura normală de funcționare, temperaturile minime și maxime de proiectare, condițiile de presiune și scenariile relevante de pornire sau oprire. Acești factori influențează selecția izolației și mișcarea așteptată a conductei.
Furnizați greutatea conductei de funcționare, greutatea fluidului, greutatea izolației și a placajului, sarcinile dinamice aplicabile și sarcinile de hidrotest relevante. Blocul de izolație trebuie verificat în raport cu cazul de sarcină de guvernare și nu numai cu greutatea normală de funcționare.
Utilizați analiza de tensiune aprobată la conducte pentru a stabili mișcarea așteptată la locul de sprijin. Confirmați direcția de deplasare, deplasarea proiectată, dimensiunile interfeței de alunecare și spațiul liber necesar.
Specificați diametrul exterior al țevii, materialul de izolație, grosimea izolației și cerințele privind bariera de vapori. Geometria suportului trebuie să se alinieze cu sistemul de izolație adiacent și să evite crearea de goluri sau tranziții vulnerabile de etanșare.
Determinați dacă suportul necesită o configurație standard de alunecare, plăci de ghidare laterale sau alte dispozitive de reținere specifice proiectului. Suporturile ghidate pot permite mișcarea axială limitând în același timp deplasarea laterală, dar locațiile de reținere trebuie să fie coordonate cu proiectarea generală a tensiunii de conductă.
Pentru o imagine de ansamblu mai amplă a configurațiilor de suport, revizuiți gama de suporturi pentru conducte industriale Tianshun și coordonați suportul selectat cu programul complet de suport al proiectului.
Aceste suporturi sunt deosebit de utile acolo unde o conductă are nevoie atât de protecție termică, cât și de mișcare controlată. Aplicațiile comune includ:
Luați în considerare o conductă de apă rece instalată într-o clădire industrială umedă. Dacă un suport de oțel convențional întrerupe izolația, se poate dezvolta condens în jurul suportului, contribuind potențial la coroziune și deteriorarea izolației. Un suport de alunecare preizolat corect selectat poate reduce această punte termică, permițând în același timp țevii să se miște așa cum a fost proiectat.
Rezultatul real depinde de specificația izolației, sarcinile de susținere, condițiile de mediu, calitatea instalării și continuitatea sistemului complet de barieră de vapori.
Pentru echipele de achiziții ale proiectelor, o interogare tehnică completă ajută producătorii să pregătească o ofertă mai precisă și reduce riscul unor lacune în specificații.
Pregătiți următoarele informații înainte de a solicita o propunere:
Solicitați producătorului să confirme ipotezele de proiectare, sarcinile admisibile, proprietățile de izolație, cursa de alunecare și detaliile interfeței. Acolo unde este necesar, aranjați o inspecție terță parte sau o testare asistată ca un serviciu de proiect definit separat.
Inspecția și documentația din fabrică pot îmbunătăți trasabilitatea, dar cumpărătorii ar trebui să facă distincția între verificările interne de calitate și testele efectuate de o terță parte acreditată independent. Sfera de inspecție trebuie convenită înainte de începerea producției.
Un pantof standard pentru țevi susține în primul rând conducta și poate necesita tăierea și reconstrucția izolației în jurul acesteia. Un suport de glisare a țevii pre-izolat integrează un bloc de izolație cu sarcină și o interfață de alunecare, ajutând la păstrarea izolației termice în timp ce găzduiește mișcarea specificată.
Intervalul de funcționare depinde de materialul de izolație și de proiectul complet al ansamblului. Tianshun enumeră opțiuni care variază de la aproximativ -196°C pentru configurații criogenice adecvate până la +650°C pentru izolarea adecvată la temperaturi înalte. Intervalul actual admisibil trebuie confirmat pentru materialele, sarcinile și condițiile de operare selectate.
Deplasarea necesară este stabilită prin analiza tensiunii la conducte, luând în considerare dilatarea sau contracția termică, locația suportului, direcția de mișcare și scenariile de operare relevante. Suprafața de alunecare trebuie să asigure o cursă suficientă fără a-și atinge limitele mecanice.
Da. Plăcile de ghidare pot fi încorporate în configurații adecvate pentru a permite mișcarea axială, limitând în același timp deplasarea laterală. Dispunerea ghidajelor și degajările trebuie să fie coordonate cu analiza tensiunii la conducte și proiectarea suportului proiectului.
În funcție de domeniul de aprovizionare convenit, documentația poate include certificate de material din oțel, fișe de date ale materialelor izolatoare, informații despre testele de frecare de alunecare, rapoarte de inspecție dimensională și înregistrări relevante de inspecție din fabrică. Confirmați standardele necesare, trasabilitatea și orice cerințe de testare terță parte din specificația de achiziție.
Un suport de alunecare pre-izolat de încredere trebuie să echilibreze încărcarea structurală, izolarea termică, performanța de alunecare și protecția împotriva umezelii. Tratarea acestor cerințe ca un design coordonat ajută la reducerea incertitudinii de instalare și sprijină fiabilitatea conductei pe termen lung.
Tianshun a fabricat produse de susținere a conductelor la unitatea sa din Yangzhou din 2012 și furnizează soluții pentru aplicații de conducte industriale, inclusiv abur, apă răcită și servicii criogenice. Prin revizuirea dimensiunilor conductelor, cerințele de izolație, sarcinile de proiectare și datele de mișcare, echipa de ingineri poate ajuta la identificarea unei configurații de suport adecvate și la clarificarea documentației necesare pentru proiectul dumneavoastră.
Dacă vă procurați un personalizatSuport pentru glisiere pentru țevi preizolatpentru o nouă instalare sau o modernizare a conductei existente, pregătiți-vă programul de susținere a conductelor, specificațiile de izolație și datele de analiză a tensiunilor înainte de a solicita o ofertă. Vizitați pagina de produs Tianshun pentru a revizui abordarea de design disponibilă șicontactaţi-nepentru a discuta cerințele dumneavoastră tehnice, opțiunile de materiale, domeniul de inspecție și nevoile de livrare a proiectului.
