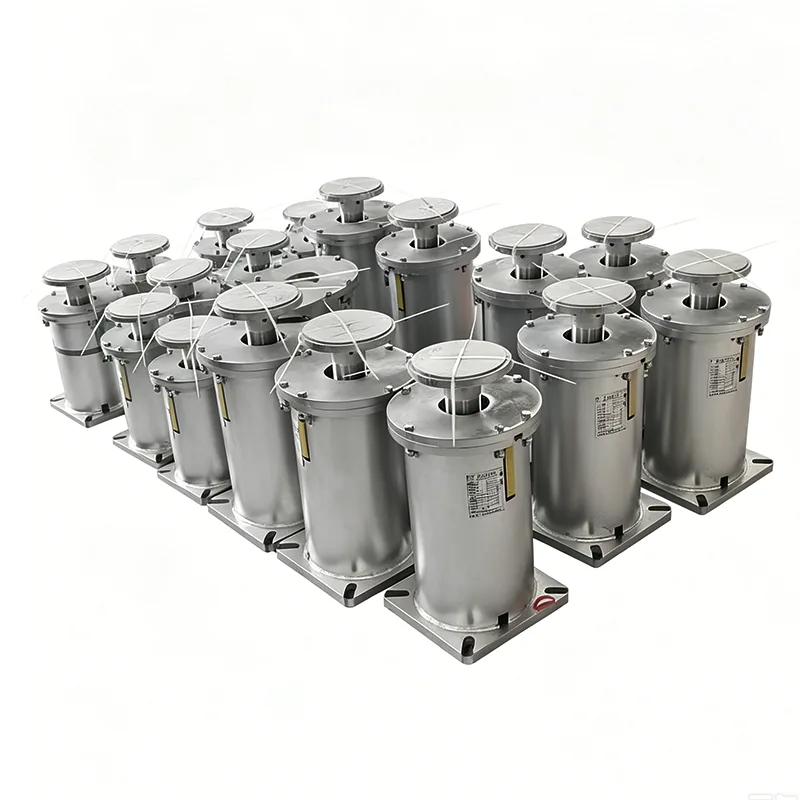

Suport cu arc variabil pentru conductăeste o componentă esențială pentru sistemele de conducte industriale care se confruntă cu mișcare verticală cauzată de dilatare termică, contracție, vibrații sau condiții de funcționare în schimbare.Tianshunproduce soluții standardizate și personalizate de susținere a arcurilor, concepute pentru a echilibra sarcinile conductelor, pentru a permite deplasarea controlată și pentru a ajuta la protejarea echipamentelor conectate în aplicații solicitante, cum ar fi centralele electrice, instalațiile petrochimice, sistemele de petrol și gaze și proiecte de tratare a apei.
Un sistem de susținere a țevilor proiectat corespunzător trebuie să facă mai mult decât să suporte greutatea statică a unei conducte. Conductele industriale se pot mișca pe măsură ce temperaturile și condițiile de funcționare se modifică, creând forțe suplimentare la suporturi, duze ale echipamentelor, supape, flanșe și conexiuni structurale. Un suport cu arc variabil pentru conductă folosește caracteristicile elastice ale unui arc pentru a oferi suport continuu, permițând în același timp mișcare verticală controlată. Acest articol explică principiul său de funcționare, componentele cheie, specificațiile tehnice, aplicațiile, factorii de selecție și considerentele de producție, ajutând inginerii și cumpărătorii industriali să înțeleagă când suportul variabil cu arc este o soluție adecvată.
Cuprins
- Ce este un suport de arc variabil pentru conductă?
- De ce este nevoie de suport variabil cu arc?
- Cum funcționează un suport de arc variabil?
- Care sunt specificațiile tehnice cheie?
- Care sunt principalele componente?
- Care sunt principalele avantaje?
- Unde se folosește suportul cu arc variabil?
- Cum ar trebui să alegi suportul potrivit pentru arc?
- De ce contează calitatea producției?
- Cum se compară cu alte suporturi pentru țevi?
- Întrebări frecvente
- Concluzie
Ce este un suport de arc variabil pentru conductă?
Un suport cu arc variabil pentru conductă este un suport mecanic elastic conceput pentru a suporta greutatea conductelor în timp ce permite deplasarea verticală. În loc să restricționeze complet mișcarea conductei, folosește un mecanism cu arc pentru a oferi o forță de susținere care se modifică în funcție de deformarea arcului.
Acest design este deosebit de util pentru conductele industriale expuse fluctuațiilor de temperatură. De exemplu, o conductă de abur se poate deplasa vertical pe măsură ce se încălzește în timpul funcționării și se contractă după oprire. Un suport rigid poate restricționa această mișcare și poate transfera forțe nedorite către sistemul de conducte. Un suport variabil cu arc oferă o flexibilitate controlată, continuând să suporte sarcina necesară.
Tianshun a fabricat produse de suport pentru conducte din 2012 și raportează că a furnizat peste 800.000 de seturi pentru proiecte industriale din întreaga lume. Gama sa variabilă de suport pentru arc include mai multe configurații, capacități de încărcare, opțiuni de deplasare și soluții personalizate pentru diferite cerințe de inginerie.
De ce este nevoie de suport variabil cu arc?
Ingineria conductelor implică un echilibru între suportul structural și mișcarea controlată. O conductă trebuie să rămână susținută în mod adecvat fără a crea solicitări secundare excesive atunci când poziția sa se schimbă în timpul funcționării.
- Mișcare termică:Acceptă deplasarea verticală controlată cauzată de încălzire și răcire.
- Distribuția sarcinii:Menține suport continuu pentru țevi și componente asociate.
- Managementul stresului:Ajută la reducerea forțelor excesive transmise echipamentelor conectate.
- Controlul vibrațiilor:Oferă un mecanism de sprijin elastic pentru operarea sistemelor de conducte.
- Protecția echipamentului:Ajută la reducerea încărcării nedorite în jurul duzelor, flanșelor și conexiunilor sensibile.
- Flexibilitatea ingineriei:Pot fi selectate diferite configurații în funcție de condițiile de instalare.
Selecția corectă ar trebui să se bazeze pe parametrii de inginerie reali, mai degrabă decât pe diametrul conductei. Greutatea conductei, temperatura de funcționare, deplasarea verticală, poziția de instalare și spațiul structural disponibil influențează toate alegerea suportului.
Cum funcționează un suport de arc variabil?
Principiul de bază de funcționare se bazează pe comportamentul elastic al unui arc. Când conducta se mișcă pe verticală, arcul se îndoaie și forța sa de susținere se modifică în mod corespunzător. Acest lucru permite suportului să urmărească mișcarea conductei în timp ce continuă să transporte sarcina.
Când o conductă susținută se mișcă în jos, arcul este comprimat în continuare și forța de susținere crește. Când conducta se mișcă în sus, compresia arcului scade și forța de susținere scade. Variația de sarcină rezultată este controlată în intervalul de funcționare proiectat.
Această caracteristică face ca suporturile cu arc variabile să fie adecvate pentru sistemele în care este de așteptat o mișcare termică verticală, dar este acceptabilă o anumită variație a sarcinii. Pentru aplicațiile care necesită o variație extrem de scăzută a forței de susținere pe o gamă largă de curse, inginerii pot lua în considerare un suport constant cu arc.
Care sunt specificațiile tehnice cheie?
Specificațiile tehnice ar trebui să se potrivească cu designul real al conductelor. Tianshun oferă mai multe configurații menite să acopere diferite condiții de operare industrială.
| Caietul de sarcini | Interval tipic sau opțiune | Scopul ingineriei |
|---|---|---|
| Suport Configurare | Tipul A, B, C, D, E, F, G | Oferă flexibilitate de instalare |
| Dimensiunea primăverii | Nu. 0–Nu. 22 | Se potrivește cu diferite cerințe de încărcare |
| Gama de călătorie | 30, 60, 90, 120, 180 mm | Acceptă diferite mișcări verticale |
| Sarcina de operare | 0,2–400 kN | Suportă diferite încărcări ale conductei |
| Direcția de mișcare | În sus / în jos | Se potrivește cu deplasarea termică așteptată |
| Variabilitatea încărcării | ≤25% standard | Controlează variația forței de susținere |
| Materialul carcasei | Oțel carbon Q235/Q355 | Oferă rezistență structurală |
| Tratarea suprafeței | Galvanizat la cald / Vopsit | Îmbunătățește durabilitatea mediului |
Deoarece condițiile de operare variază de la un proiect la altul, aceste valori ar trebui tratate ca referințe de selecție, mai degrabă decât un substitut pentru calculele de inginerie specifice proiectului.
Care sunt principalele componente?
Un suport cu arc variabil combină în mod normal mai multe componente mecanice într-un singur ansamblu suport controlat. Fiecare parte contribuie la funcționarea și instalarea fiabile.
- Arc elicoidal:Elementul elastic primar care generează forța de susținere.
- Plăci de legătură superioare și inferioare:Conectați suportul cu ansamblul conductei și elementele structurale.
- Indicator de sarcină:Oferă informații despre poziția, sarcina sau deplasarea arcului.
- Dispozitiv de blocare:Ajută la asigurarea arcului în timpul transportului, instalării și punerii în funcțiune.
- Carcasa de protectie:Ajută la protejarea mecanismului arcului împotriva prafului, apei de ploaie și a contaminanților din mediu.
Pentru proiecte industriale solicitante, selecția componentelor trebuie să ia în considerare temperatura de funcționare, expunerea la coroziune, condițiile de încărcare, cerințele de întreținere și mediul de instalare.
Care sunt principalele avantaje?
Beneficiul major al unui suport cu arc variabil pentru conductă este capacitatea sa de a combina suportul de sarcină cu mișcarea verticală controlată. Acest lucru îl face o alegere practică pentru multe sisteme de conducte active termic.
- Deplasare termică controlată:Mecanismul cu arc urmărește mișcarea verticală a conductei fără a restrânge complet conducta.
- Variația previzibilă a sarcinii:Forța de susținere se modifică în funcție de deformarea arcului în intervalul proiectat.
- Selecție largă de specificații:Diferitele dimensiuni ale arcurilor și intervale de deplasare permit inginerilor să potrivească capacitatea de suport la cerințele proiectului.
- Instalare flexibila:Configurațiile de suport multiple pot găzdui diferite aranjamente structurale.
- Confortul de întreținere:Componentele modulare pot simplifica inspecția, înlocuirea și întreținerea.
- Personalizare:Cerințele speciale de încărcare, deplasare, material sau dimensionale pot fi luate în considerare pentru proiectele nestandard.
Unde se folosește suportul cu arc variabil?
Suporturile variabile cu arc sunt de obicei considerate pentru sistemele de conducte industriale în care mișcarea verticală are loc în timpul funcționării normale. Aplicațiile tipice includ:
- Conducte de abur și apă de alimentare în centrale termice
- Sisteme de conducte de condens și auxiliare
- Conducte de proces petrochimic
- Conducte de conectare la schimbătorul de căldură
- Sisteme de transport de petrol și gaze
- Statii de compresoare gaze naturale si camere de supape
- Rețele de încălzire centrală
- Instalatii de tratare a apei si a apelor uzate
- Sisteme de conducte de bord și offshore
De exemplu, într-o linie de proces la temperatură înaltă, încălzirea și răcirea repetate pot determina modificarea înălțimii conductei. Suporturile de arc selectate corect pot adapta această mișcare, menținând în același timp suportul pentru conductă pe tot parcursul ciclului de funcționare.
Cum ar trebui să alegi suportul potrivit pentru arc?
Selecția corectă începe cu date precise ale proiectului. Achiziționarea unui suport de arc bazat numai pe dimensiunea nominală a țevii poate duce la o capacitate de încărcare sau un interval de deplasare necorespunzător.
Inginerii și cumpărătorii trebuie să pregătească următoarele informații înainte de a solicita o ofertă:
- Sarcina de operare a conductei
- Sarcina instalata sau rece
- Funcționare sau sarcină fierbinte
- Deplasare verticală așteptată
- Direcția de mișcare
- Temperatura de functionare
- Greutatea conductei și a izolației
- Locația de instalare și spațiul disponibil
- Materialul necesar și tratarea suprafeței
- Standarde de proiect și documentație aplicabile
Furnizarea de informații complete permite unui furnizor profesionist de suport pentru arc variabil să recomande o configurație adecvată și să evite reproiectarea inutilă în timpul instalării.
De ce contează calitatea producției?
Performanța suportului arcului depinde în mare măsură de precizia arcului, calitatea materialului, consistența dimensională, calibrarea sarcinii și calitatea ansamblului. Prin urmare, controalele de producție sunt importante atunci când suportul devine parte a unui sistem de conducte industrial critic.
Tianshun afirmă că procesul său de producție include inspecția materiilor prime, fabricarea arcurilor CNC, testarea performanței arcurilor, inspecția dimensională a produsului finit, calibrarea sarcinii și inspecția înainte de livrare. Sistemul său de management al calității este certificat ISO 9001:2015, în timp ce compania declară că produsele sale respectă standardele internaționale, inclusiv cerințele CE și API.
Pentru comenzile industriale mari, cumpărătorii ar trebui să ia în considerare, de asemenea, dacă producătorul poate furniza înregistrări adecvate de inspecție, date de încărcare, documentație despre materiale, informații dimensionale și suport tehnic. Aceste documente pot face instalarea, punerea în funcțiune și întreținerea viitoare mai ușor de urmărit.
Cum se compară cu alte suporturi pentru țevi?
Suporturile cu arc variabile nu sunt destinate să înlocuiască orice tip de suport pentru țevi. Soluția adecvată depinde de cantitatea de mișcare a conductei și de variația acceptabilă a forței de susținere.
| Factorul de comparație | Suport cu arc variabil | Suport pentru țevi rigide | Suport constant de primăvară |
|---|---|---|---|
| Mișcare verticală | Acomodează mișcarea controlată | În general restricționează mișcarea | Acomodează mișcări mai mari |
| Variație de încărcare | Moderat | Se poate schimba brusc cu condițiile de reținere | Foarte scăzut |
| Aplicație tipică | Deplasarea termică generală | Deplasare minimă | Sisteme cu deplasare mare sau sensibile |
| Complexitatea structurală | Mediu | Scăzut | Superior |
| Nivelul costurilor | Mediu | În general mai scăzut | În general mai mare |
Distincția cheie este relația dintre mișcare și forța de susținere. Un suport de arc variabil permite forței de susținere să se schimbe într-un interval definit, în timp ce un suport de arc constant este proiectat pentru a menține o forță de susținere mult mai consistentă în intervalul său de deplasare.
Întrebări frecvente
Care este funcția principală a unui suport cu arc variabil pentru conductă?
Funcția sa principală este de a susține sarcinile conductei, permițând în același timp mișcarea verticală controlată cauzată de dilatare termică, contracție, vibrații sau condiții de funcționare în schimbare.
Când ar trebui folosit un suport cu arc variabil în locul unui suport rigid?
Un suport variabil cu arc ar trebui luat în considerare atunci când conducta trebuie să se miște vertical în timpul funcționării. Un suport rigid este, în general, mai adecvat acolo unde mișcarea este minimă și reținerea este acceptabilă.
Care este diferența dintre suporturile cu arc variabile și constante?
Un suport de arc variabil își schimbă forța de susținere pe măsură ce arcul se îndoaie. Un suport de arc constant este proiectat pentru a menține o forță de susținere mai aproape constantă pe tot intervalul de deplasare specificat, făcându-l util pentru aplicațiile în care variația sarcinii trebuie redusă la minimum.
Ce informații sunt necesare la comandarea unui suport cu arc variabil?
Informațiile importante includ în mod normal sarcina de funcționare, sarcina rece, sarcina caldă, deplasarea verticală, direcția mișcării, temperatura de funcționare, condițiile de instalare, spațiul disponibil, cerințele de material și standardele de inginerie aplicabile.
Poate Tianshun să ofere soluții personalizate de susținere a arcurilor?
Da. Tianshun oferă produse standardizate, precum și soluții personalizate pentru capacități speciale de încărcare, cerințe de călătorie, dimensiuni, limitări de instalare, materiale și cerințe de tratare a suprafețelor.
Concluzie
A selectat corectSuport cu arc variabil pentru conductăpoate oferi un echilibru practic între suportul de încărcare a conductei și mișcarea termică controlată. Permițând deplasarea verticală, menținând în același timp forța de susținere previzibilă, poate ajuta la gestionarea stresului la conducte și la protejarea echipamentelor conectate în generarea de energie, petrochimie, petrol și gaze, tratarea apei și alte aplicații industriale. Cel mai potrivit model trebuie întotdeauna selectat în funcție de sarcina reală, deplasare, temperatură, instalare și cerințele structurale. Cu configurații standardizate, capacități de personalizare, proceduri de control al calității și suport tehnic, Tianshun poate oferi soluții de susținere a arcurilor pentru o gamă largă de proiecte de conducte industriale. Dacă plănuiți un nou sistem de conducte, înlocuiți suporturile existente sau evaluați o soluție personalizată de suport cu arc,contactaţi-necu cerințele dumneavoastră tehnice pentru a discuta despre configurația și oferta corespunzătoare a produsului.
