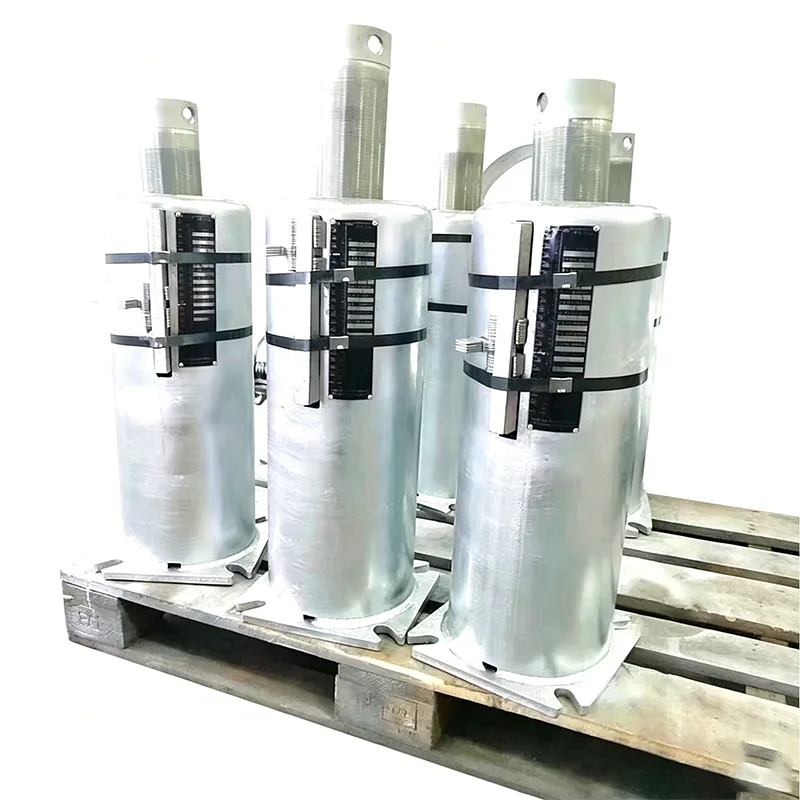

Suporturi de arc pentru centrale electrice

Pe baza de 14 ani de experiență în suporturi/suporturi pentru conducte și soluții de susținere a centralelor electrice, Yangzhou Tianshun Pipeline Technology Co., Ltd. oferă suporturi de arc pentru centrale electrice pentru centrale termice, nucleare și cu ciclu combinat. Aceste produse sunt concepute pentru a controla deplasarea termică și distribuția tensiunilor în conducte de înaltă temperatură și presiune, protejând interfețele critice ale echipamentelor principale, cum ar fi cazanele și turbinele cu abur. Următoarele detalii acoperă caracteristicile produsului, avantajele de inginerie și locațiile specifice ale aplicațiilor.

Această figură arată curba de performanță a deplasării sarcinii a unui suport/agățat cu arc variabil, inclusiv parametrii cheie de sarcină și deplasare pentru a verifica precizia de încărcare și fiabilitatea operațională a produsului.

Fiecare unitate este supusă calibrării sarcinii și testării de performanță înainte de expediere. Abaterea sarcinii de setare este controlată cu ±5%, conform standardului internațional ANSI/MSS-SP-58-2018, precum și NB/T47039-2013.

Produsele îndeplinesc cerințele tehnice pentru sistemele de conducte electrice, petrochimice și alte sisteme industriale. Conform MSS-SP-58-2018, variabilitatea maximă admisibilă a sarcinii pentru unitățile cu arc variabil nu trebuie să depășească 25% din sarcina caldă de funcționare pe parcursul întregii curse de lucru.

Curba sarcină-deplasare obținută în urma testului de tip a unui suport/agățat cu arc constant. Axa orizontală reprezintă deplasarea, în timp ce axa verticală reprezintă sarcina. Curba rămâne aproximativ orizontală pe toată cursa de lucru, demonstrând că forța de susținere rămâne esențial constantă atunci când conductele se îndoaie din cauza expansiunii și contracției termice.

Acest test de tip verifică constanța sarcinii, stabilitatea la deplasare completă și fiabilitatea operațională a unităților cu arc constant. Toate unitățile de producție sunt supuse calibrării încărcăturii înainte de expediere, cu abaterea sarcinii controlată cu ±6% în conformitate cu ANSI/MSS-SP-58-2018 și NB/T47038-2013.

Aceste produse sunt aplicabile sistemelor de conducte industriale cu deplasare termică mare, inclusiv conducte principale de abur și alte conducte de înaltă temperatură și presiune.

Caracteristicile produsului

Suporturile de arc pentru centralele electrice sunt proiectate la comandă pe baza rezultatelor analizei tensiunii în conductă, cu caracteristici de bază concentrate pe reținerea sarcinii, adaptabilitatea la deplasare și stabilitatea operațională pe termen lung.

Mecanism de deplasare a sarcinii: Disponibil în două configurații: suporturi/suporturi cu arcuri variabile și suporturi/suporți cu arc cu forță constantă. Unitățile cu arc variabil suportă sarcina cu rigiditate liniară, în timp ce unitățile cu forță constantă furnizează o forță de susținere aproape constantă pe toată durata cursei de lucru, cu abaterea controlată cu 5%, eliminând stresul suplimentar în conducte cauzat de forțele de sprijin fluctuante.

Compatibilitate cu materiale și temperatură: Elementele arcului sunt fabricate din oțeluri de arc aliate, inclusiv 60Si2Mn și 50CrVA. Componentele structurale pot fi fabricate din oțel carbon, oțel aliat rezistent la căldură sau oțel inoxidabil. Intervalul general de temperatură de funcționare admisibil acoperă -196°C până la +650°C, potrivindu-se tuturor cerințelor conductei de la apă de alimentare la temperatură joasă până la abur principal la temperatură înaltă.

Design de instalare și punere în funcțiune: Fiecare suport/agățat este echipat cu un știft de blocare pentru instalare și plăcuță de identificare a deplasării sarcinii. Pur și simplu scoateți știftul de blocare după instalarea în stare rece pentru a activa funcționarea. Datele de pe plăcuța de identificare facilitează verificarea la fața locului a numerelor de model și a sarcinilor prestabilite, reducând semnificativ timpul de punere în funcțiune.

Testări interne complete: Toate testele, inclusiv rigiditatea arcului, deformarea la compresie și grosimea stratului de acoperire a suprafeței, sunt efectuate în propriul nostru laborator pentru a asigura performanță constantă în loturile de producție. Fiecare unitate suferă trei cicluri de compresie cu cursă completă cu înregistrarea curbei de rigiditate înainte de expediere.

Cu aceste caracteristici de proiectare, suporturile cu arc pentru centrale electrice mențin cota predeterminată a sistemelor de conducte în condiții combinate de dilatare termică liniară și vibrații continue, reducând probabilitatea opririlor neplanificate.

Avantajele ingineriei

În proiectarea conductelor centralei electrice, în comparație cu suporturile pur rigide sau fixarea clemei de țeavă, soluțiile de sprijin elastic oferă îmbunătățiri directe în controlul stresului, protecția echipamentului și adaptabilitatea instalării. Valoarea inginerească a suporturilor de arc pentru centrale electrice se reflectă în următoarele aspecte:

Compensarea eficientă a deplasării termice: Suporturile rigide nu pot absorbi dilatarea termică a conductei, ceea ce duce adesea la legarea sistemului de conducte, ridicarea suportului sau supraîncărcarea. Umerașele/suporturile elastice transportă sarcina liniar sau constant pe măsură ce conducta se deplasează, menținând nivelurile de stres în limitele permise specificate de coduri precum ASME B31.1.

Împingere și moment reduse la interfețele echipamentelor principale: colectoarele cazanului și admisiile de abur din turbină sunt extrem de sensibile la forțe și momente. După ajustarea cu suporturi/suporturi cu arc, forța interfeței este redusă semnificativ, prevenind fisurile de sudură și scurgerile flanșei. Aceasta este o măsură critică pentru extinderea intervalelor de întreținere a carcasei turbinei, supapelor principale de abur și a altor echipamente.

Suprimarea transmisiei vibrațiilor: Conductele centralei electrice sunt predispuse la vibrații în condiții de abur de mare viteză sau de curgere în două faze. Sistemele de susținere cu arc ajustează rigiditatea suportului la o gamă optimă prin elemente elastice și, atunci când sunt combinate cu amortizoare, disipează eficient energia vibrațiilor pentru a preveni oboseala structurală.

Toleranță generoasă la instalare la fața locului: Umerașele/suporturile cu arc permit reglarea fină într-un anumit interval de înălțime, compensând abaterile în fundațiile civile și instalarea conductelor în stare rece. Unitățile cu arc cu forță constantă sunt adesea echipate cu dispozitive de reglare auxiliare hidraulice sau cu șuruburi pentru o aliniere precisă la fața locului.

Funcționare pe termen lung și anti-relaxare: Având un design cu arc anti-relaxare și tratamente de suprafață rezistente la coroziune (zincare la cald, Dacromet etc.), degradarea forței de sprijin este minimă. Peste 70% din comenzile noastre ulterioare din proiectele din străinătate provin de la clienți repetați, ceea ce reflectă într-o oarecare măsură fiabilitatea pe termen lung a produselor noastre de asistență.

Aplicații ale produsului

Suporturile de arc pentru centralele electrice sunt instalate în principal în pozițiile critice în sistemele de circulație a aburului-apă și a gazelor de ardere la temperatură înaltă a centralei electrice. Combinate cu amortizoare, bare rigide și alte componente, ele formează un sistem de reținere flexibil complet al conductei.

Zona cazanului: Folosit pe conductele principale de abur, conductele de reîncălzire caldă și rece, conductele de evacuare a supraîncălzitorului, etc. Absoarbe deplasarea termică verticală și orizontală a corpului cazanului și a conductelor de conectare, previne stresul excesiv la conexiunile duzei colectoare și reduce riscul de fisurare a sudurii.

Zona turbinei: Instalat pe conductele principale de abur, conductele de abur de reîncălzire la temperatură înaltă și conductele de ocolire de înaltă presiune. Prin sprijinul precis, limitează forțele și momentele transmise interfețelor turbinei, asigură precizia alinierii arborelui și reduce impactul vibrațiilor asupra carcasei turbinei.

Sistem de alimentare cu apă de înaltă presiune: Pe conductele de apă de alimentare de înaltă presiune și conductele de apă cu temperatură, suporturile/suporturile cu arc susțin conductele grele, adaptându-se în același timp la schimbările de temperatură, mențin panta conductei și evită problemele de cavitație sau loviturile de berbec cauzate de deplasarea restricționată.

Sistem de gaze arse și desulfurare/denitrificare: Pentru conducte de gaze arse/aer cu diametru mare, conducte de intrare/ieșire GGH și canale de conectare a turnului de desulfurare. Aceste structuri cu pereți subțiri experimentează o expansiune termică semnificativă. Suporturile cu arc compensează această deplasare, reduc stresul de conectare la flanșă și funcționează împreună cu rosturile de dilatație pentru a proteja întregul sistem de gaze arse.

Insulă convențională pentru energie nucleară: utilizată pe circuitul secundar principal de abur, apă de alimentare principală și alte conducte. Îndeplinește cerințele de control al consecvenței energiei nucleare și oferă certificate complete de calitate a materialelor și rapoarte de calificare a funcției de sprijin.

Asigurarea calității și capabilitățile fabricii

Fabrica noastră din provincia Jiangsu este echipată cu linii de producție complet automate de burduf, sisteme de tăiere și sudare CNC și o echipă certificată de testare nedistructivă (NDT). De la sârmă brută cu arc până la livrarea produsului finit, Power Plant Spring Supports sunt supuse unui control strict la următoarele puncte de control: verificarea numărului de căldură a materiilor prime și a rapoartelor fizico-chimice, inspecția durității și metalografice după tratamentul termic cu arc, testarea rigidității pe toată cursa produselor finite și testarea grosimii și a aderenței acoperirii suprafeței.

Sistemul nostru de management al calității este certificat conform ISO 9001:2015, iar toate produsele respectă standardele internaționale, inclusiv ASME, CE și API. Documentația completă de acceptare poate fi furnizată conform cerințelor proiectului.

Suport și servicii de inginerie

Bazându-ne pe experiența noastră în furnizarea de echipamente pentru conducte în peste 45 de țări din întreaga lume, oferim o selecție cuprinzătoare, instalare și asistență tehnică pe termen lung pentru fiecare lot de Suporturi cu arc pentru centrale electrice:

▶  Calcul de selecție: Primiți rapoarte de analiză a tensiunii de conductă și recomandați tipuri adecvate de suport/suport, constante de arc și înălțimi de instalare.

▶  Răspuns rapid: întrebările tehnice și ofertele de prevânzare primesc răspuns în termen de o zi lucrătoare.

▶  Supravizarea și mărturisirea la fața locului: sprijină clienții sau terții pentru asistarea la fața locului a proceselor de testare.

▶  Instrucțiuni de instalare și punere în funcțiune: furnizați manuale detaliate de instalare și recomandări de reglare la starea rece, cu asistență video de la distanță disponibilă atunci când este necesar.

▶  Serviciul de piese de schimb: Păstrați înregistrările de calibrare a arcurilor pentru fiecare lot de producție, permițând furnizarea rapidă a ansamblurilor de arc de schimb.

Pentru discuții despre soluțiile de configurare Power Plant Spring Support pentru proiecte specifice sau pentru a obține referințe relevante de proiect, vă rugăm să contactați echipa noastră de vânzări tehnice. Vom furniza foi detaliate de calcul a deplasării sarcinii și scheme recomandate bazate pe condițiile reale de lucru, mai degrabă decât doar o listă de modele standard, ajutându-vă să controlați costurile totale de achiziție, asigurând în același timp funcționarea sigură a conductelor.
