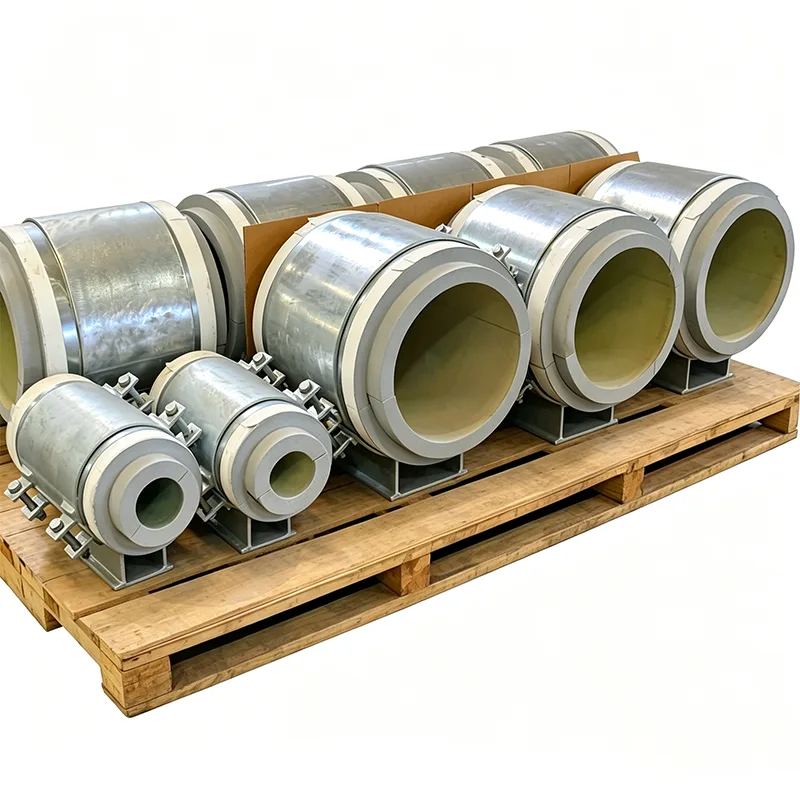

Suport pentru glisiere pentru țevi preizolat

O țeavă care se extinde și se contractă la schimbările de temperatură trebuie să se deplaseze la suporturile sale. O conductă care trebuie să rămână izolată are nevoie de un înveliș termic neîntrerupt. Satisfacerea ambelor cerințe la același punct de sprijin înseamnă, de obicei, instalarea unei plăci glisante separate și apoi tăierea izolației în jurul acesteia la fața locului - o secvență care lasă loc pentru dezaliniri, izolație comprimată și o etanșare nesigură la vapori. Un suport de glisare a țevii preizolat rezolvă acest lucru prin integrarea mecanismului de glisare și a blocului de izolație într-o singură unitate, asamblată din fabrică, care ajunge la fața locului gata să accepte țeava și izolația adiacentă.

Am produs aceste suporturi de glisiere integrate la fabrica noastră din Yangzhou din 2012, pentru linii de abur, rețele de apă răcită și conducte de transfer criogenic în peste 45 de țări. Fiecare ansamblu este proiectat astfel încât conducta să se miște liber, izolația să rămână intactă, iar oțelul de susținere să rămână la o temperatură sigură.

Cum funcționează împreună funcțiile de alunecare și izolație

Corpul de susținere conține un bloc de izolație rigid, de înaltă densitate, care transferă sarcina conductei de la șa în jos pe placa de bază. Niciun metal nu atinge metalul prin traseul de sarcină: izolația în sine acționează ca rupere termică. Sub blocul de izolație, o pereche de alunecare cu frecare redusă este poziționată cu precizie în timpul fabricării.

Componenta superioară de alunecare este o foaie de oțel inoxidabil lustruită, lipită de partea inferioară a blocului de izolație sau de o placă intermediară de împrăștiere a sarcinii.

Componenta de alunecare inferioară este un tampon impregnat cu PTFE sau grafit, fixat pe partea superioară a plăcii de bază din oțel.

Întreaga interfață de glisare este închisă în corpul de susținere, protejată de praful de construcție, nisipul suflat de vânt și umiditatea care ar putea crește frecarea sau provoca coroziune în timp.

Aria suprafeței de alunecare și lungimea cursei sunt calculate din datele de analiză a tensiunii din conductă. Adăugăm o marjă generoasă dincolo de deplasarea maximă așteptată, astfel încât chiar și un tranzitoriu neobișnuit nu va împinge suportul dincolo de intervalul proiectat.

Izolație care funcționează la temperatura dvs. de funcționare

Materialul blocului de izolație este selectat pentru condițiile termice specifice ale liniei dumneavoastră, nu este ales dintr-un stoc unic. Opțiunile noastre standard de materiale includ:

PIR de înaltă densitate (poliizocianurat): pentru apă răcită, saramură și servicii la rece până la -50°C.

Sticlă celulară: pentru aplicații criogenice până la -196°C unde impermeabilitatea la umiditate este critică.

Silicat de calciu: pentru abur, ulei fierbinte și linii de proces până la 650°C.

Plăci pe bază de perlit sau microporoase: pentru aplicații care necesită o conductivitate termică foarte scăzută la temperaturi extreme.

Fiecare bloc este prelucrat pentru a se potrivi cu diametrul conductei și grosimea izolației specificate pentru proiect. Rezistența sa la compresiune este verificată în raport cu sarcina completă de hidrotest, nu doar cu greutatea operațională, pentru a preveni strivirea în timpul punerii în funcțiune.

O barieră de vapori care nu se întrerupe

Corpul metalic al pantofului este fabricat cu o flanșă de etanșare integrată. Când echipajul de șantier instalează izolația țevii și placarea exterioară, aduc bariera de vapori direct pe această flanșă și o etanșează cu adeziv sau bandă. Rezultatul este un plic continuu, inspectabil, care trece direct prin locația de suport - fără goluri, fără pete tăiate manual, fără dependență doar de mastic aplicat la fața locului.

Documentare și fiabilitate

Fiecare suport de diapozitiv preizolat este livrat cu un set complet de documentație:

Certificate EN 10204 de tip 3.1 pentru toate piesele din oțel.

Fișe tehnice ale materialelor izolatoare cu valorile de conductivitate termică și rezistență la compresiune la temperatura de proiectare.

Certificate de coeficient de frecare a plăcilor glisante, verificate prin teste de laborator.

Rapoarte dimensionale care confirmă intervalul de deplasare, grosimea blocului și dimensiunile plăcii de bază.

Aplicații comune

Rafturi pentru conducte de abur și condens în centrale electrice și instalații industriale.

Linii de apă răcită și de răcire urbană unde suporturile de glisiere sunt poziționate pe linii lungi drepte.

Galerii de țevi criogenice unde contracția termică necesită o suprafață de alunecare fiabilă, cu frecare redusă.

Orice sistem de conducte izolate în care plăcile glisante asamblate pe teren ar încetini instalarea izolației și ar crea dificultăți de inspecție.

De ce Tianshun?

Un suport de glisare care leagă sau zdrobește izolația după câteva cicluri termice nu este un suport de glisare - este o comandă de reparație viitoare. Abordarea noastră integrată în fabrică elimină variabilitatea asamblarii pe teren și asigură că suprafețele de alunecare sunt aliniate, blocul de izolație este susținut complet, iar bariera de vapori poate fi executată curat de echipa de șantier. Cu peste 70% de asistență de afaceri și de inginerie repetată, care pornește de la izometria dvs., oferim un produs care funcționează previzibil de la prima încălzire până la ultima.

FAQ

Î: Suprafața de alunecare poate fi înlocuită dacă se uzează?

R: Suprafețele de alunecare sunt închise și legate în ansamblul din fabrică, astfel încât înlocuirea pe teren nu este practică. Materialele pe care le folosim sunt evaluate pentru decenii de mișcare sub sarcinile de proiectare și oferim date de testare a frecării la fiecare comandă.

Î: Ce interval de temperatură este acoperit?

A: De la -196°C (sticlă celulară) până la +650°C (silicat de calciu). Temperaturile mai ridicate pot fi suportate cu materiale speciale - contactați echipa noastră de ingineri.

Î: Cum împiedicați forfecarea blocului de izolație din cauza acțiunii de alunecare?

R: Planul de alunecare este situat sub blocul de izolație, iar o placă rigidă de distribuție a sarcinii le separă pe cele două. Izolația suferă doar sarcină de compresiune; forțele de alunecare se transferă direct între suprafețele metalice.

Î: Pot obține un suport de glisare care ghidează și conducta lateral?

A: Da. Putem adăuga plăci de ghidare integrale pe corpul suport, permițând mișcarea axială în timp ce limitează deplasarea laterală.
