Tianshun, un producător de componente pentru conducte industriale, consumabileMetal Joint de dilatare burdufsoluții concepute pentru a găzdui expansiunea termică, a absorbi mișcarea conductei și a sprijini funcționarea fiabilă în condiții industriale solicitante. Prin selectarea materialului de burduf adecvat, a configurației de mișcare și a presiunii nominale, inginerii pot reduce stresul excesiv la conducte, pot proteja echipamentele conectate și pot îmbunătăți performanța pe termen lung a sistemelor de conducte industriale.

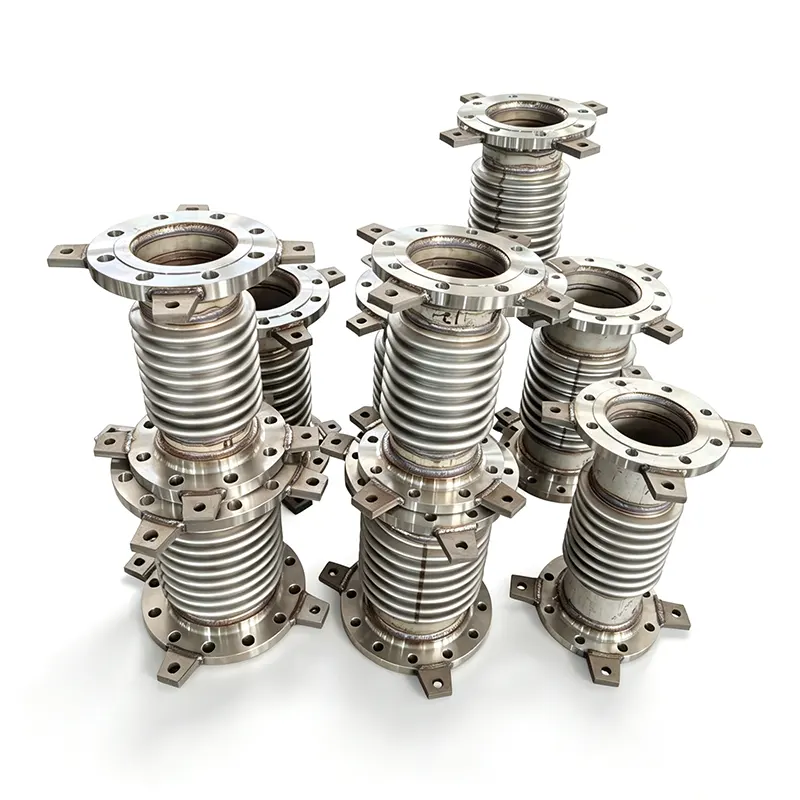

Un rost de dilatare cu burduf metalic este o componentă flexibilă a țevilor care compensează modificările dimensionale cauzate de fluctuațiile de temperatură, deplasările mecanice și sarcinile de funcționare selectate. Burduful său metalic ondulat poate găzdui mișcări axiale, laterale sau unghiulare, în funcție de design. Aplicațiile comune includ generarea de energie, procesarea petrochimică, încălzirea centrală, tratarea apei și producția industrială. Alegerea îmbinării potrivite necesită o evaluare atentă a presiunii de funcționare, a temperaturii, a compatibilității fluidelor, a cerințelor de mișcare, a duratei de viață la oboseală și a condițiilor de instalare. Acest ghid explică modul în care funcționează îmbinările de dilatare cu burduf metalic, compară configurațiile comune, subliniază considerentele de selecție a materialelor și evidențiază verificările de calitate pe care cumpărătorii industriali ar trebui să le discute cu un furnizor calificat, cum ar fi Tianshun.
O îmbinare de dilatare cu burduf metalic este un conector flexibil instalat într-un sistem de conducte pentru a permite mișcarea, menținând în același timp limita de presiune necesară. Componenta sa principală este un burduf metalic cu pereți subțiri format cu o serie de ondulații. Aceste ondulații permit deformarea controlată fără a fi necesară mișcarea liberă a întregii țevi.
Spre deosebire de o conexiune de țeavă rigidă, care transferă deplasarea termică în componentele din jur, un rost de dilatare proiectat corespunzător oferă o locație desemnată pentru mișcare. Acest lucru ajută la gestionarea sarcinilor transmise ancorelor de conducte, suporturilor, pompelor, supapelor și schimbătoarelor de căldură.
Un ansamblu tipic poate include:
Construcția adecvată depinde de structura conductelor, mediul de operare și calculele tehnice. Pentru informații despre produs, vizitați pagina produsului Tianshun Metal Bellows Expansion Joint.
Conductele industriale se extind când temperatura lor crește și se contractă când se răcesc. Vibrația echipamentului, toleranțele de instalare și deplasarea structurală pot introduce mișcare suplimentară. Dacă aceste modificări nu sunt corect adaptate, ele pot crește stresul asupra conductelor și a echipamentelor conectate.
Burduful ondulat se deformează elastic în limitele de mișcare proiectate, absorbind o porțiune specificată a deplasării. În funcție de configurația articulației, mișcarea poate apărea într-o direcție sau printr-o combinație de direcții.
Forța de presiune este un alt aspect important. Presiunea internă care acționează asupra suprafeței efective a unui burduf poate genera o forță care trebuie să fie reținută sau echilibrată de proiectarea sistemului. Pot fi necesare ancore, ghidaje, tiranți și configurații cu presiune echilibrată, în funcție de aplicație.
În consecință, un rost de dilatare cu burduf metalic ar trebui să fie selectat ca parte a unei analize generale a flexibilității și a tensiunilor de conductă, mai degrabă decât tratat ca un accesoriu izolat.
Rosturile de dilatare cu burduf metalic acceptă deplasarea termică calculată în sistemele de conducte calde și reci. Acest lucru poate ajuta la reducerea sarcinilor excesive cauzate de dilatarea și contracția restricționate, cu condiția ca îmbinarea să fie dimensionată și instalată corect.
Sarcinile necontrolate pe conducte pot afecta duzele pompei, conexiunile supapelor, interfețele turbinei și conexiunile schimbătorului de căldură. Un rost de dilatare proiectat corespunzător poate ajuta la gestionarea acestor sarcini, permițând mișcarea specificată în aranjamentul conductelor.
Oțelul inoxidabil și materialele de burduf din aliaje înalte selectate pot fi specificate pentru diferite combinații de presiune, temperatură și mediu de proces. Calitatea de material adecvată trebuie confirmată în raport cu expunerea chimică reală și condițiile de operare.
Modelele axiale, universale, cu balamale, cardan și cu presiune echilibrată oferă diferite moduri de a se adapta mișcării. Acest lucru permite inginerilor să potrivească configurația îmbinării cu aspectul conductelor, mai degrabă decât să se bazeze pe un singur design pentru fiecare aplicație.
Aceste beneficii depind de ingineria corectă, compatibilitatea materialelor, suporturile adecvate și respectarea cerințelor de instalare ale producătorului. Un rost de dilatare nu poate compensa suportul inadecvat al conductei sau un sistem de ancorare proiectat incorect.
Diferitele configurații ale rosturilor de dilatare servesc diferite cerințe de mișcare și presiune-împingere. Înțelegerea acestor diferențe îi ajută pe cumpărători să specifice un produs adecvat.
| Tip articulație | Capacitatea de mișcare primară | Considerație tipică de proiectare |
|---|---|---|
| Articulație de dilatație axială | Compresie și extensie axială | Necesită ancore și ghidaje adecvate pentru a controla sistemul de conducte. |
| Rotul de dilatare universal | Mișcare în principal laterală, cu capacitate unghiulară în funcție de design | Două burduf conectate printr-o bobină centrală oferă o mai mare flexibilitate de mișcare. |
| Imbinare de dilatare cu balamale | Mișcare unghiulară într-un plan definit | Feroneria balamalei controlează mișcarea și ajută la limitarea forței de presiune. |
| Articulație de dilatare a cardanului | Mișcare unghiulară în mai multe planuri | Hardware-ul cardanului controlează rotația în timp ce gestionează presiunea. |
| Îmbinare de dilatare echilibrată cu presiune | Mișcare în funcție de configurația sa specifică | Conceput pentru a echilibra presiunea atunci când reținerea convențională nu este adecvată. |
| Articulație de dilatare sub presiune externă | Mișcare axială, în funcție de proiectare | Poate fi potrivit pentru aplicații care necesită o capacitate substanțială de compresie axială. |
Capacitatea de mișcare a fiecărei configurații depinde de geometria sa, construcția burdufurilor, presiunea, temperatură și cerințele de oboseală. Inginerii ar trebui să confirme mișcările combinate permise, mai degrabă decât să adauge cote individuale de mișcare fără verificare.
Selectarea materialului afectează rezistența la coroziune, capacitatea de temperatură, flexibilitatea și performanța la oboseală. Specificația corectă trebuie să țină cont de mediu de proces, precum și de condițiile mecanice experimentate în timpul funcționării.
Informațiile despre produse publicate de Tianshun enumeră următoarele opțiuni tipice. Acestea sunt intervale de referință și nu trebuie interpretate ca evaluări simultane pentru fiecare proiect.
| Parametru | Gamă tipică sau opțiune publicată | Ce ar trebui să confirme cumpărătorii |
|---|---|---|
| Diametrul nominal | DN50–DN3000; pot fi luate în considerare dimensiuni mai mari sau non-standard | Dimensiunea reală a conexiunii, lungimea față în față și cerințele de desen |
| Presiunea de proiectare | PN10, PN16, PN25, PN40 | Presiunea nominală la temperatura de funcționare specificată |
| Temperatura de proiectare | -196°C până la +800°C | Temperatura admisă pentru materialul și construcția selectate |
| Material burduf | SS304, SS316L, Inconel 625 și alte opțiuni | Compatibilitatea cu coroziune și certificarea materialului |
| Conexiuni | Capetele cu flanșe sau sudate | Standardul de flanșă aplicabil, dimensiunile și cerințele de sudare |
| Viața de oboseală | 1.000, 3.000 sau 5.000 de cicluri pentru modele specificate | Durată de viață calculată în condițiile reale de mișcare și presiune |
Presiunea, temperatura și mișcarea permise reale trebuie verificate pentru îmbinarea selectată. Acești parametri sunt interdependenți, iar cea mai solicitantă valoare dintr-o categorie nu se aplică automat atunci când alte condiții de funcționare se schimbă.
Îmbinările de dilatație cu burduf metalic sunt utilizate în industriile în care mișcarea controlată a conductelor și o izolare fiabilă sunt importante.
Pentru fiecare aplicație, inginerii ar trebui să evalueze compoziția fluidului, presiunea de proiectare, temperatura de funcționare, ciclurile de pornire și oprire, vibrațiile și potențialele sarcini tranzitorii. Aceste detalii determină dacă o îmbinare metalică cu burduf este potrivită și ce configurație trebuie specificată.
Un proces de selecție fiabil începe cu date de operare precise. Alegerea unei îmbinări bazată numai pe diametrul nominal al țevii poate avea ca rezultat o capacitate de mișcare inadecvată sau o presiune nominală necorespunzătoare.
Tianshun oferă opțiuni standard și personalizate de îmbinări de dilatare cu burduf metalic. Pentru sistemele non-standard, partajarea desenelor de conducte și a datelor de operare ajută echipa de ingineri să evalueze configurația și specificațiile necesare.
Chiar și un rost de dilatare proiectat corect se poate defecta prematur dacă este instalat incorect sau este supus mișcării în afara limitelor specificate. Prin urmare, instalarea și întreținerea trebuie să respecte desenele aprobate și instrucțiunile producătorului.
În timpul service-ului, verificați dacă există deformații vizibile, coroziune, scurgeri, vibrații neobișnuite și deteriorarea componentelor de protecție. Examinați orice modificări ale condițiilor de funcționare care ar putea afecta durata de viață la oboseală sau capacitatea de mișcare. Intervalele de inspecție trebuie să se bazeze pe severitatea service-ului, criticitatea echipamentului și programul de întreținere aplicabil.
Pentru sistemele de înaltă presiune, temperatură înaltă sau medii periculoase, inspecția și repararea trebuie să fie efectuate de personal calificat conform procedurilor de siguranță relevante. Un burduf deteriorat nu trebuie repus în funcțiune fără o evaluare tehnică adecvată.
Scopul său principal este de a acomoda mișcarea specificată a conductelor cauzată de dilatarea termică, contracția sau alte deplasări, contribuind în același timp la gestionarea sarcinilor transmise prin sistemul de conducte.
O îmbinare de dilatare axială găzduiește în primul rând compresia și extensia de-a lungul liniei centrale a conductei. O articulație de dilatare universală folosește două elemente de burduf separate de o bobină centrală pentru a permite o mișcare laterală mai mare, cu o capacitate unghiulară suplimentară în funcție de designul său.
Nu există un singur material cel mai bun pentru fiecare aplicație. SS304, SS316L, SS321, Inconel 625 și alte aliaje pot fi adecvate în diferite condiții. Selecția ar trebui să se bazeze pe compatibilitatea fluidelor, temperatură, presiune, cerințele de oboseală și evaluarea inginerească a producătorului.
Durata de viață depinde de numărul și amploarea ciclurilor de mișcare, presiune, temperatură, coroziune, vibrații, calitatea instalării și întreținerea. Solicitați un calcul al duratei de viață la oboseală pentru pachetul de funcționare specificat, în loc să vă bazați pe o estimare a duratei de viață universală.
Nu. Rosturile de dilatare nu înlocuiesc, în general, nevoia de suporturi, ancore și ghidaje adecvate pentru țevi. Aceste componente controlează greutatea conductei, alinierea și mișcarea, astfel încât îmbinarea să funcționeze în limitele de proiectare.
Informațiile despre produse Tianshun descriu modele standard și personalizate, inclusiv dimensiuni non-standard și diferite opțiuni de materiale. Cumpărătorii ar trebui să furnizeze desene, condiții de operare, cerințe de mișcare și detalii de conectare pentru a confirma fezabilitatea și pentru a obține o ofertă specifică designului.
O îmbinare de dilatare cu burduf metalic este o componentă importantă în sistemele de conducte industriale care trebuie să accepte mișcarea termică, să gestioneze deplasarea și să protejeze echipamentele conectate de sarcini mecanice excesive. Performanța de încredere depinde de alegerea materialului de burduf potrivit, de configurația mișcării, de presiunea nominală și de durata de viață la oboseală, asigurând în același timp instalarea corectă și proiectarea suportului. Tianshun oferă soluții standard și personalizate pentru o gamă largă de cerințe privind conductele industriale, cu opțiuni de trasabilitate și inspecție a materialelor descrise în informațiile despre produs. Pentru a identifica o configurație potrivită pentru proiectul dvs., examinați specificațiile pentru îmbinarea de dilatare cu burduf metalic Tianshun șicontactaţi-necu parametrii dvs. de operare, desenele tehnice și cerințele de achiziție pentru a discuta despre selecția materialelor, designul personalizat și o soluție adaptată sistemului dvs. de conducte.
