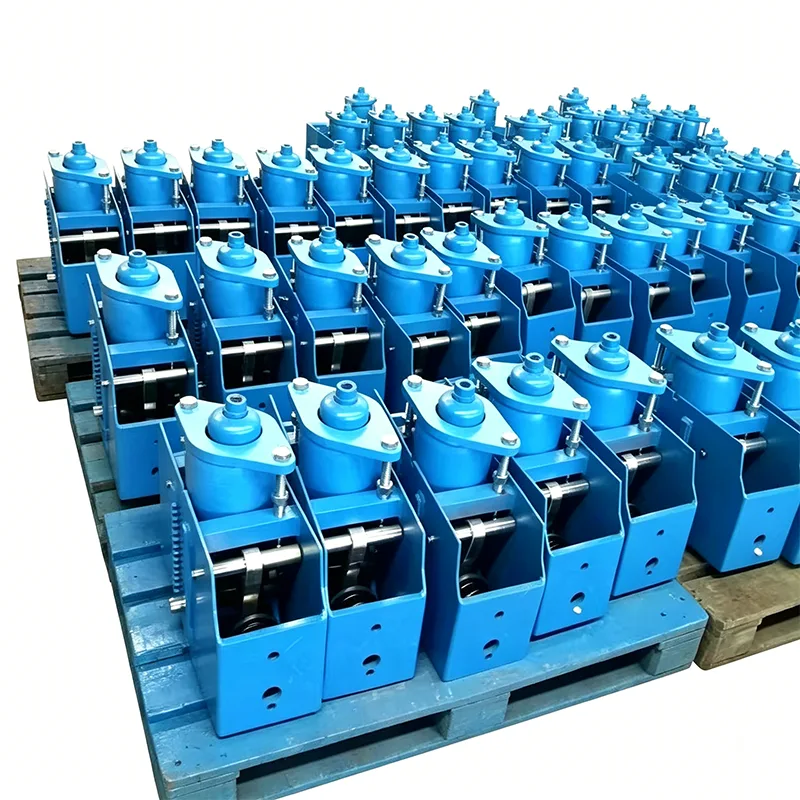

Suport orizontal cu arc constant

În multe site-uri industriale, spațiul limitat deasupra conductelor face imposibilă instalarea suporturilor verticale constante cu arc. Între timp, unele conducte necesită sprijin din lateral sau dedesubt, iar metodele tradiționale de sprijin se luptă să îndeplinească cerințele constante de forță în cazul deplasărilor mari. Suportul Horizontal Constant Spring este un produs dedicat conceput special pentru a rezolva aceste probleme. Este instalat orizontal sub sau lângă conducte, oferind o forță de susținere stabilă pe toată durata cursei de lucru, cu o rată de variație a sarcinii controlată cu 5%.

Curba sarcină-deplasare obținută în urma testului de tip a unui suport/agățat cu arc constant. Axa orizontală reprezintă deplasarea, în timp ce axa verticală reprezintă sarcina. Curba rămâne aproximativ orizontală pe toată cursa de lucru, demonstrând că forța de susținere rămâne esențial constantă atunci când conductele se îndoaie din cauza expansiunii și contracției termice.

Acest test de tip verifică constanța sarcinii, stabilitatea deplasării complete și fiabilitatea operațională a unităților cu arc constant. Toate unitățile de producție sunt supuse calibrării încărcăturii înainte de expediere, cu abaterea sarcinii controlată cu ±6% în conformitate cu ANSI/MSS-SP-58-2018 și NB/T47038-2013.

Aceste produse sunt aplicabile sistemelor de conducte industriale cu deplasare termică mare, inclusiv conducte principale de abur și alte conducte de înaltă temperatură și presiune.

Principiul de lucru și caracteristicile structurale

Suportul orizontal cu arc constant funcționează pe principiul echilibrului momentului. Când conducta suferă o deplasare verticală, forța elastică a arcului este transformată într-o forță de ieșire constantă printr-o legătură de precizie și un mecanism cu came. Spre deosebire de suporturile verticale, ansamblul arcului său este aranjat orizontal, rezultând un centru de greutate mai scăzut și o funcționare mai stabilă, făcându-l deosebit de potrivit pentru sistemele de conducte cu sarcină mare și cu deplasare mare.

Suportul standard de arc constant orizontal adoptă o structură de cadru sudată integrată, cu componente principale care includ:

▶  Ansamblu arc elicoidal cilindric dispus orizontal

▶  Sistem de legătură cu balansul momentului de înaltă precizie

▶  Mecanism de reglare a sarcinii montat lateral

▶  Dispozitiv de limită cu dublă cursă

▶  Indicator vizual de deplasare

▶  Baza de montare inferioară

Specificații tehnice ale produsului

Comparație cu suporturile verticale constante cu arc

Parametrii specificațiilor seriei complete

Oferim 6 serii standard de suporturi orizontale cu arc constant, acoperind marea majoritate a cerințelor aplicațiilor industriale:

Toate produsele respectă standardele GB/T 17116.2-2018, ANSI/ASME B31.1 și DIN 2545.

Avantajele de performanță de bază

▶  Capacitate de încărcare ultra-înaltă: oferă o forță de susținere maximă de 1000 kN pentru a îndeplini cerințele conductelor și echipamentelor mari

▶  Stabilitate operațională ridicată: aranjamentul orizontal cu centrul de greutate scăzut oferă performanțe seismice excelente, capabile să reziste la cutremure cu magnitudinea 8

▶  Întreținere sigură și convenabilă: reglarea și inspecția laterală elimină necesitatea lucrărilor de alpinism, reducând riscurile de siguranță

▶  Adaptabilitate puternică la instalare: poate fi instalat pe grinzi de beton, structuri din oțel sau fundații ale echipamentelor

▶  Interval larg de ajustare a sarcinii: permite reglarea la fața locului cu ±15% din sarcina nominală

▶  Design complet etanș: previne eficient pătrunderea prafului, apei de ploaie și a mediilor corozive în mecanismele interne

Câmpuri tipice de aplicare

Suporturile orizontale cu arc constant sunt utilizate pe scară largă în următoarele scenarii industriale:

▶  Conductele principale de abur și de reîncălzire a aburului în centralele termice mari

▶  Conductele unităților de hidrocracare și cracare catalitică fluidă din rafinăriile de petrol

▶  Conductele de admisie și de evacuare a rezervoarelor de stocare în terminalele mari GNL

▶  Conducte de aer cald pentru furnal și conducte de gaz de convertizor în fabricile de oțel

▶  Sisteme de conducte de abur insulare convenționale în centralele nucleare

▶  Conducte de apă caldă de înaltă temperatură cu diametru mare pentru încălzirea centrală urbană

Producție și asigurare a calității

Cu 14 ani de experiență în fabricarea suporturilor cu arc constant, Yangzhou Tianshun Pipeline și-a aplicat cu succes suporturile orizontale constante pentru arc la peste 350 de proiecte industriale din întreaga lume. Toate produsele sunt supuse unor proceduri stricte de control al calității:

▶  Controlul materiilor prime: tot oțelul pentru arcuri provine din Baosteel și Angang, fiecare lot fiind supus analizei spectrale și testării proprietăților mecanice

▶  Prelucrare de precizie: componentele cheie sunt fabricate folosind centre de prelucrare CNC, obținând precizia dimensională de gradul IT7

▶  Testarea primăverii: fiecare arc este supus a 3 teste complete de compresie și 100.000 de cicluri de oboseală

▶  Punerea în funcțiune completă a mașinii: fiecare unitate este supusă testelor de performanță cu forță constantă pe cursă completă înainte de expediere pentru a asigura rata de variație a sarcinii ≤5%

▶  Inspecție terță parte: pot fi furnizate rapoarte de inspecție de la instituții autorizate la nivel internațional, cum ar fi SGS, BV și TUV

Sistemul nostru de management al calității este certificat ISO 9001:2015, iar produsele noastre au obținut certificări CE și API.

Asistență exclusivă de servicii

▶  Inspecție gratuită la fața locului și analiza stresului conductei

▶  Design personalizat pentru spații speciale de instalare

▶  Inginerii profesioniști oferă îndrumări de instalare la fața locului și punerea în funcțiune

▶  Perioada de garanție de 12 luni cu reparație sau înlocuire gratuită în perioada de garanție

▶  Suport tehnic pe viață și furnizare de piese de schimb

Pentru informații mai detaliate despre suportul orizontal Constant Spring sau selecția tehnică pentru proiectul dvs., vă rugăm să contactați echipa noastră de vânzări.

Întrebări frecvente (FAQ)

Î: Se pot instala suporturi orizontale cu arc constant pe structurile de oțel?

A: Da. Oferim mai multe forme de bază de montare pentru a se adapta la fundații din beton, grinzi cu structuri de oțel și platforme de echipamente. Pentru modelele cu sarcină mare, vom oferi recomandări de proiectare a fundației pentru a ne asigura că rezistența instalării îndeplinește cerințele.

Î: Suportul dumneavoastră orizontal cu arc constant poate fi utilizat în medii cu temperatură scăzută?

A: Da. Oferim modele speciale la temperatură joasă care adoptă materiale din oțel inoxidabil 304 sau 316L și au trecut testele de impact la temperatură joasă. Acestea pot funcționa în mod normal la temperaturi de până la -196 ℃ și sunt potrivite pentru sistemele de conducte criogenice, cum ar fi GNL și etilena.

Î: Care este timpul de livrare pentru produsele dumneavoastră?

R: Termenul de livrare pentru modelele standard este de 30-45 de zile, iar pentru modelele personalizate este de 45-60 de zile in functie de complexitate. Pentru comenzi urgente, putem aranja o producție accelerată cu cel mai scurt timp de livrare de 20 de zile.
