Atunci când conductele industriale trebuie să accepte expansiunea termică, rezistând în același timp la sarcini bruște de șoc,TianshunprevedeAmortizoare hidraulice pentru reținerea țevilorconceput pentru a ajuta la menținerea stabilității sistemului în condiții de operare solicitante. Aceste dispozitive sensibile la viteză permit mișcarea treptată a conductei în timpul funcționării normale și asigură reținere dinamică atunci când deplasarea rapidă amenință integritatea conductei.
Amortizoarele hidraulice sunt dispozitive esențiale de reținere dinamică în centralele electrice, instalațiile petrochimice, rafinăriile și alte instalații industriale în care sistemele de conducte se confruntă cu forțe seismice, lovituri de ariete, tranzitorii de presiune și perturbări legate de echipamente. Spre deosebire de sistemele de reținere rigide convenționale, acestea acceptă mișcarea termică lentă, rezistând în același timp la deplasarea bruscă, la viteză mare. Acest articol explică principiile lor de funcționare, componentele cheie, considerațiile de inginerie, aplicațiile și cerințele de întreținere. De asemenea, prezintă modul de selectare a echipamentelor potrivite pentru proiecte specifice de reținere a conductelor și modul în care Tianshun poate susține cerințele de conducte industriale.
Amortizoarele hidraulice sunt dispozitive mecanico-hidraulice specializate care restricționează mișcarea rapidă în sistemele de conducte, permițând în același timp o mișcare relativ nerestricționată la viteze mici. Acestea sunt deosebit de valoroase în instalațiile în care conductele se extind, se contractă sau se schimbă în timpul ciclurilor normale de funcționare, dar trebuie să rămână controlate în timpul evenimentelor dinamice neașteptate.
Un amortizor hidraulic tipic conține un cilindru, piston, tijă de piston, fluid hidraulic, mecanism intern de control al debitului, etanșări și conexiuni de capăt. Când o țeavă se mișcă lent din cauza schimbărilor de temperatură, fluidul hidraulic curge prin pasaje calibrate, permițând pistonului să se deplaseze. Când mișcarea depășește viteza de activare specificată a dispozitivului, rezistența hidraulică crește substanțial, ajutând la reținerea țevii.
Amortizoarele hidraulice funcționează, în general, alături de suporturi portante, mai degrabă decât să le înlocuiască. Umerașele cu arc, pantofii pentru țevi și alte suporturi suportă greutatea țevii și se potrivesc cu mișcarea normală, în timp ce amortizoarele asigură reținere împotriva sarcinilor dinamice specificate.
Pentru detalii specifice proiectului, consultați informațiile despre produs Snubbers hidraulici Tianshun pentru reținerea țevilor.
Principiul de funcționare se bazează pe relația dintre viteza pistonului și rezistența hidraulică. Dispozitivul răspunde diferit la deplasarea treptată și la mișcarea bruscă, ajutând sistemele de conducte să rămână flexibile în timpul funcționării obișnuite, fără a sacrifica reținerea dinamică.
Țevile industriale suferă modificări dimensionale pe măsură ce temperaturile de funcționare cresc și scad. În timpul mișcării suficient de lente, amortizorul permite pistonului său să se deplaseze prin cilindru cu rezistență limitată. Acest lucru ajută la prevenirea reținerii inutile a expansiunii și contracției termice.
În timpul unui eveniment seismic, ciocan de berbec, declanșare a turbinei sau trecătoare similare, viteza conductei poate crește rapid. Mecanismul hidraulic intern al amortizorului restricționează fluxul de fluid pe măsură ce sunt atinse condițiile de activare specificate.
Creșterea rezistenței hidraulice face deplasarea ulterioară a pistonului în mod substanțial mai dificilă. Dispozitivul transferă apoi forța de reținere rezultată prin conexiunile sale de montare către structura de susținere, ajutând la limitarea deplasării excesive a țevii.
Odată ce trece tranzitorii, mecanismul poate reveni la comportamentul său normal care permite mișcarea, în funcție de proiect. Dimensionarea corectă, instalarea și întreținerea sunt importante pentru a vă asigura că amortizorul răspunde așa cum este prevăzut pe toată durata de viață.
Amortizoarele hidraulice specificate în mod corespunzător oferă mai multe avantaje de inginerie pentru sistemele de conducte industriale.
O limitare importantă este că amortizoarele hidraulice nu sunt soluții universale pentru fiecare problemă de vibrație. Adecvarea lor depinde de caracteristicile de mișcare, gama de frecvență, cazurile de sarcină și cerințele de performanță ale sistemului de conducte. Vibrațiile de amplitudine mică și de înaltă frecvență pot necesita o abordare diferită sau complementară de control al vibrațiilor.
Amortizoarele hidraulice sunt adesea luate în considerare pentru rețelele critice de conducte în care deplasarea bruscă ar putea afecta continuitatea operațională, integritatea echipamentului sau siguranța instalației.
Conductele principale de abur, conductele de alimentare cu apă și alte circuite de mare energie pot suferi sarcini dinamice în timpul deplasărilor echipamentului, tranzitorii de presiune sau evenimente seismice. Amortizoarele ajută la limitarea mișcării atunci când condițiile de proiectare o impun.
Conductele de proces conectate la pompe, compresoare, cuptoare și echipamente sub presiune pot fi expuse la schimbări rapide în condițiile de funcționare. Sistemele de reținere proiectate corespunzător pot ajuta la controlul sarcinilor tranzitorii și la protejarea conexiunilor vulnerabile.
Sistemele de conducte legate de siguranță pot necesita performanțe de reținere documentate cu atenție, calificare de mediu și evaluare seismică. Selecția trebuie să respecte codurile de proiect și cerințele de calificare aplicabile, mai degrabă decât să se bazeze doar pe descrierile generale ale produselor.
Procesarea gazelor, instalațiile de gaz natural lichefiat și liniile de transfer de înaltă presiune pot necesita aranjamente de sprijin specializate pentru a se adapta mișcării operaționale în timp ce controlează evenimentele dinamice specificate.
Rosturile de dilatație cu burduf metalic și componentele similare pot fi sensibile la deplasări excesive sau la încărcare externă. Amortizoarele poziționate corect pot ajuta la limitarea mișcării în timpul unor condiții tranzitorii definite, cu condiția ca aranjamentul complet de reținere să fie proiectat pentru sarcinile de îmbinare și conducte.
Performanța amortizorului hidraulic depinde de mai mulți parametri de proiectare interconectați. Următorul tabel rezumă valorile reprezentative publicate în informațiile despre produse Tianshun. Cerințele reale trebuie confirmate pentru modelul și proiectul specific.
| Parametru | Gamă reprezentativă sau opțiune | Considerent de inginerie |
|---|---|---|
| Capacitate de încărcare | Aproximativ 5 kN până la 500 kN și mai mult pentru unități personalizate | Trebuie să accepte forțele de reținere calculate și cazurile de încărcare specificate. |
| Cursa standard | 100, 150, 200, 300 și 500 mm | Trebuie să acopere deplasarea termică așteptată și toleranțele de instalare. |
| Viteza de activare | De obicei 5–50 mm/s, în funcție de specificații | Trebuie să distingă mișcarea normală a conductei de condițiile dinamice care necesită reținere. |
| Temperatura standard de funcționare | Aproximativ -40°C până la +120°C | Verificați adecvarea fluidului, a etanșărilor și a materialului la temperaturile reale de serviciu. |
| Material cilindru | Opțiuni din oțel carbon sau oțel aliat | Selecția depinde de încărcături, mediu și specificațiile proiectului. |

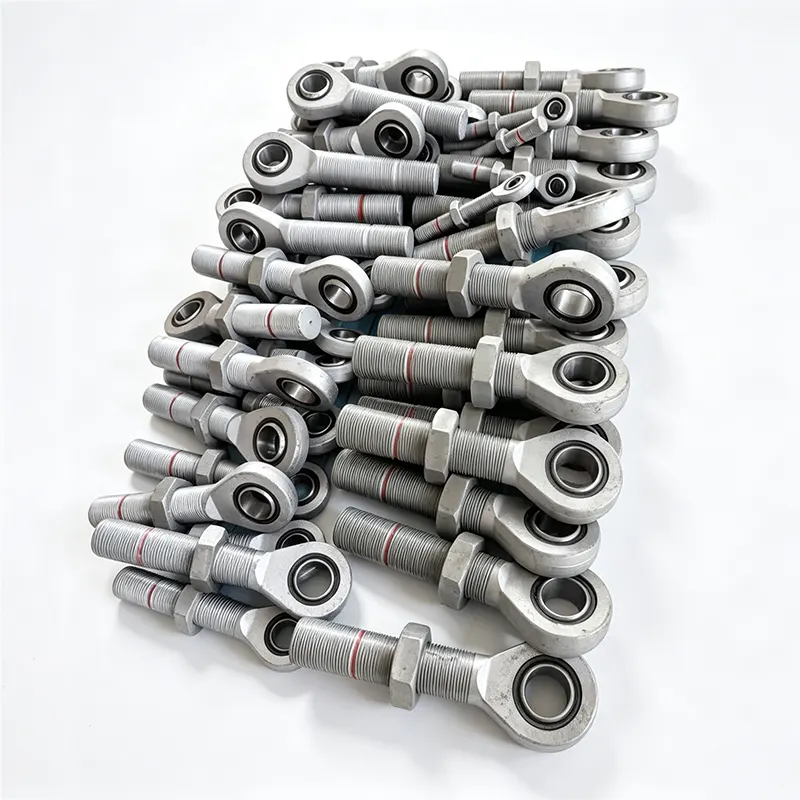

| Terminați conexiunile | Opțiuni cu ochi de tijă, șneală, articulație sferică și filetate | Trebuie să se potrivească cu atașamentul structural și cu direcția de mișcare permisă. |
| Testare | Testare funcțională, de presiune și de scurgere conform specificațiilor | Confirmați înregistrările de inspecție și documentația necesară înainte de acceptare. |
Aceste valori sunt informații orientative despre produs, nu un substitut pentru o fișă de date aprobată sau pentru un calcul specific proiectului. Pentru servicii nucleare, de înaltă temperatură sau alte servicii critice, confirmați cerințele de calificare aplicabile direct cu producătorul.
Alegerea unui amortizor hidraulic necesită coordonarea între analiza tensiunii în conducte, proiectarea suportului, interfețele echipamentelor și condițiile amplasamentului. Achiziția numai pe baza diametrului nominal al țevii nu este suficientă.
Determinați dacă reținerea trebuie să abordeze încărcarea seismică, lovirea de berbec, descărcarea supapei de siguranță, deplasările echipamentului, mișcarea indusă de vânt sau alte situații tranzitorii. Cazul de sarcină de guvernare stabilește performanța de reținere necesară.
Utilizați analiza de tensiune aprobată la conducte pentru a stabili forțele necesare în tracțiune și compresie. Verificați valoarea nominală a amortizorului, rezistența atașării, oțelul structural, sudurile și componentele țevilor conectate ca parte a traseului complet de încărcare.
Stabiliți cursa termică așteptată de la cald la rece, poziția de instalare și posibila deplasare în condițiile de funcționare aplicabile. Cursa adecvată ajută la prevenirea contactului nedorit la sfârșitul cursei și interferența cu mișcarea normală a țevii.
Viteza de activare trebuie să fie adecvată pentru intervalul așteptat de mișcare normală și pentru evenimentele dinamice care necesită reținere. Calibrarea incorectă poate duce la rezistență nedorită în timpul funcționării de rutină sau un răspuns inadecvat în timpul unui tranzitoriu.
Verificați temperaturile ambiante și ale conductelor, expunerea la coroziune, umiditatea, compatibilitatea fluidelor și orice cerințe speciale de mediu. Aplicațiile specializate pot necesita materiale îmbunătățite, etanșări, acoperiri de protecție sau teste de calificare.
Identificați codurile de proiectare care guvernează și specificațiile proiectului. În funcție de aplicație, acestea pot include cerințe relevante din ASME B31.1, ASME B31.3, standardele MSS sau specificațiile pentru servicii nucleare. Confirmați edițiile exacte, aplicabilitatea și domeniul de calificare necesar cu inginerul responsabil.
Pentru informații suplimentare despre echipamentele de susținere complementare, explorați suporturile cu arc constant de la Tianshun și analizați modul în care componentele selectate pot lucra împreună într-un sistem coordonat de susținere a conductelor.
Chiar și un amortizor hidraulic selectat corect poate funcționa prost dacă este instalat incorect sau întreținut inadecvat. Instalarea și inspecția trebuie să urmeze instrucțiunile producătorului și documentația de proiect aprobată.
Inspecția trebuie să ia în considerare scurgerile de lichid hidraulic, coroziunea, deteriorarea tijei pistonului, conexiunile slăbite, etanșările deteriorate, deplasarea anormală și dovezile de interferență mecanică. Orice stare neobișnuită trebuie evaluată în raport cu instrucțiunile de service ale producătorului.
Intervalele de inspecție și programele de revizie trebuie să reflecte manualul echipamentului, mediul de operare, istoricul evenimentelor și cerințele proiectului. Ghidul publicat de Tianshun indică inspecții la intervale de aproximativ trei până la cinci ani și posibile revizii în jur de zece ani în condiții normale de funcționare; acestea ar trebui tratate mai degrabă ca îndrumări generale decât ca cerințe universale. Aplicațiile critice pentru siguranță pot necesita un program diferit.
După un eveniment seismic semnificativ sau un alt tranzitoriu bazat pe proiectare, inspectați sistemul de reținere în conformitate cu procedurile aplicabile pe amplasament înainte de a repune echipamentul afectat în funcțiune.
Scopul lor principal este de a permite mișcarea lentă a conductei în condiții normale de funcționare, limitând în același timp deplasarea rapidă cauzată de evenimente dinamice specificate. Acest lucru ajută la controlul sarcinilor transmise conductelor, echipamentelor conectate și structurilor de susținere.
Un suport cu arc susține greutatea țevii în timp ce găzduiește mișcarea termică. Un amortizor hidraulic asigură în primul rând reținere dinamică și, în general, nu înlocuiește funcția portantă a unui suport. Ambele pot fi utilizate în același sistem de conducte în scopuri de inginerie diferite.
Începeți cu analiza de tensiune aprobată la conducte și identificați cazurile de sarcină dinamică care guvernează. Selecția trebuie să ia în considerare forțele de reținere, capacitatea de tensiune și compresie, cursa, sarcinile de montare și rezistența întregului sistem de atașare.
Multe amortizoare hidraulice suportă instalarea orizontală, verticală sau înclinată, dar orientarea permisă depinde de proiectare. Confirmați instrucțiunile producătorului, configurația de montare și orice restricții specifice proiectului înainte de instalare.
Da. Inspecția trebuie să acopere scurgerile, coroziunea, starea tijei, conexiunile și performanța funcțională, după caz. Programul de inspecție și revizie trebuie să urmeze îndrumările producătorului și cerințele de funcționare ale instalației.
Nu. Sunt destinate în primul rând să limiteze mișcarea rapidă și sarcinile tranzitorii specificate. Vibrațiile continue de amplitudine mică și de înaltă frecvență pot necesita analize suplimentare și alte măsuri de control al vibrațiilor.
Furnizați capacitatea de sarcină necesară, cursa, temperaturile de funcționare și ambiante, viteza de activare, orientarea montajului, conexiunile la capăt, tensiunea țevii sau desenele de susținere, condițiile de mediu și standardele de proiect aplicabile. Aceste detalii ajută producătorul să evalueze configurația corespunzătoare.
Amortizoarele hidraulice pentru reținerea țevilor joacă un rol important în sistemele de țevi industriale care trebuie să se adapteze la mișcarea termică de rutină, rezistând în același timp forțelor dinamice bruște. Selecția corectă depinde de sarcinile calculate, cerințele de cursă, caracteristicile de activare, detaliile de instalare, compatibilitatea materialelor și standardele de proiectare și calificare aplicabile. Integrarea amortizoarelor cu suporturi adecvate pentru țevi și componente de expansiune ajută la crearea unui sistem de reținere coordonat, în loc să se bazeze pe un singur dispozitiv pentru a rezolva orice problemă de mișcare.
Tianshun sprijină proiectele de conducte industriale cu soluții de amortire hidraulice și produse de sprijinire a conductelor aferente. Dacă plănuiți o nouă instalare, modernizați un sistem de reținere existent sau cumpărați echipamente personalizate pentru condiții de operare solicitante, pregătiți-vă cerințele tehnice șicontactaţi-nepentru a discuta despre configurații adecvate, considerente de inginerie și opțiuni de cotație specifice proiectului.
