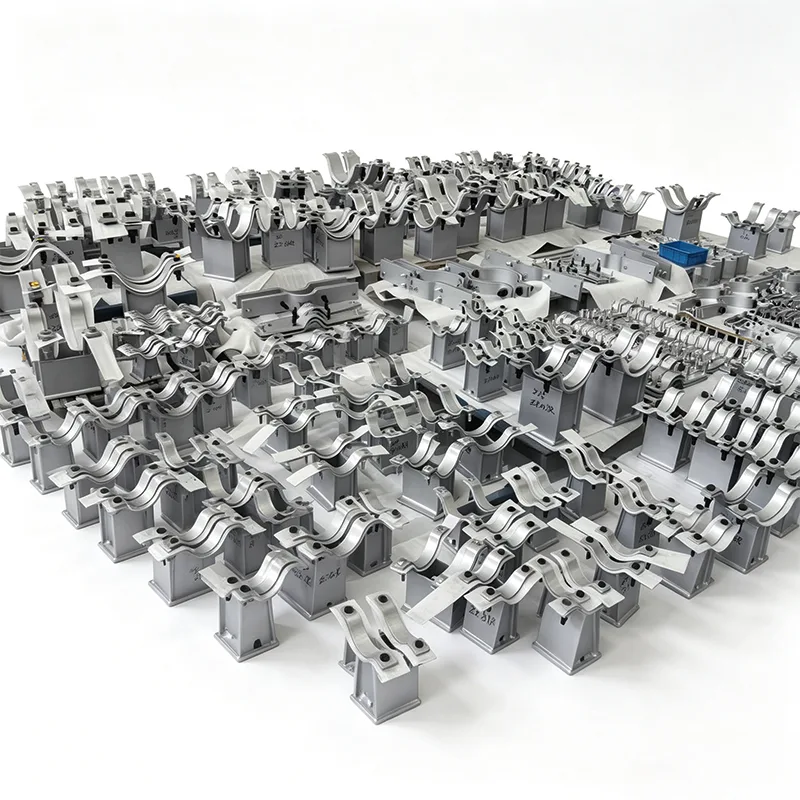

Suporturi din oțel inoxidabil pentru țevi de șa

Atunci când un suport de țeavă trebuie să se așeze într-o fabrică de coastă încărcată cu sare, să facă față spălărilor chimice agresive sau să rămână fără întreținere timp de decenii într-o linie de procesare sterilă, alegerea materialului este totul. La Yangzhou Tianshun, proiectăm și livrăm sisteme de susținere a țevilor din 2012, iar suporturile noastre din oțel inoxidabil sunt construite exact pentru acele situații – în care oțelul carbon standard pur și simplu nu rezistă.

Fiecare suport de șa din oțel inoxidabil pe care îl livrăm reflectă 14 ani de feedback direct de la contractorii EPC, inginerii de întreținere și proprietarii de proiecte din peste 45 de țări. Am învățat ce funcționează, ce eșuează devreme și cum să proiectăm punctele de defecțiune obișnuite cu mult înainte ca un suport să atingă țeava ta.

Ce obțineți cu o șa Tianshun din oțel inoxidabil

Integritatea materială pe care o puteți urmări

Executăm corpuri de șa și componente de suport din plăci și bare din oțel inoxidabil solid 304 (UNS S30400) sau 316L (UNS S31603) – nu echivalente turnate. Fiecare căldură de material sosește cu un certificat de testare EN 10204 3.1, și menținem trasabilitatea completă de la primirea materiei prime până la inspecția finală. Pentru proiectele care necesită rezistență sporită la pitting, sunt disponibile la cerere duplex 2205 sau super-austenitic.

Formă proiectată, nu doar o placă îndoită

Raza șeii este prelucrată cu precizie pentru a se potrivi cu diametrul exterior real al țevii dvs., de obicei de la 1" NB până la 48" NB și mai mare. Acest lucru elimină încărcarea punctuală care poate apărea cu suporturile generice în formă de V. Pe liniile fierbinți, extindem adesea lățimea șai și încorporăm plăci de glisare din PTFE sau grafit cu frecare scăzută direct în design - astfel încât suportul funcționează cu mișcarea termică a țevii, nu împotriva acesteia.

Design suport care face instalarea previzibilă

Suportul în sine – stâlpul vertical care leagă șaua de oțelul structural – este disponibil în configurații cu înălțime fixă ​​sau reglabile. Suporturile fixe sunt în mod obișnuit o singură fabricație sudată de canal din oțel inoxidabil, grindă H sau țeavă, cu o sudură cu penetrare completă la baza șeii. Modelele reglabile încorporează o tijă filetată și un aranjament de piuliță de blocare, permițând o setare precisă a elevației în timpul alinierii la cald fără tăiere sau resudare.

Toate sudurile portante sunt efectuate de sudori certificați conform procedurilor calificate conform ASME Secțiunea IX, cu hărți de sudură și NDE (PT sau RT) disponibile după cum este necesar. Finisajul suprafeței după sudare este decapat și pasivizat standard pentru a restabili rezistența totală la coroziune.

Cum sunt manipulate încărcăturile

Nu presupunem doar că „inoxidabilul este puternic”. Inginerii noștri interni verifică fiecare ansamblu de suport pentru combinația dintre greutatea verticală, forța de dilatare termică, încărcăturile ocazionale ale vântului sau seismice și orice ridicare care poate apărea la schimbări de direcție. Dacă proiectul dumneavoastră are coduri de proiectare specifice (ASME B31.1, B31.3, EN 13480, etc.), vă putem furniza analiza corespunzătoare a tensiunilor și datele de încărcare. Am livrat suporturi proiectate pentru sarcini verticale de la câteva sute de Newtoni până la peste 300 kN.

Unde veți vedea aceste suporturi în serviciu

De-a lungul anilor, suporturile noastre din oțel inoxidabil pentru țevi de șa au ajuns în locuri în care eșecul nu este o opțiune:

Terminale de regazificare GNL – șei de 316L în medii marine în aer liber cu pulverizare de sare continuă.

Bucle farmaceutice WFI (apă pentru injecție) – inoxidabil 304 cu pachete complete de documentație și opțiuni de finisare electrolustruită.

Uleiuri comestibile și fabrici de băuturi – suporturi proiectate cu profile igienice, crăpături minime și materiale pentru garnituri conform FDA, acolo unde este necesar.

Prelucrare chimică și depozitare caustică – grade special selectate pentru rezistența la fisurare la coroziune sub tensiune prin clorură.

Partea superioară a platformei offshore – suporturi reglabile care permit realinierea după așezarea structurală, toate în 316L cu inspecție completă de către terți.

Cum ne asigurăm că calitatea este reală

Fiecare ansamblu de șa suport trece prin laboratorul nostru intern de testare înainte de lansare:

Verificarea dimensională față de desenele de fabricație convenite

PMI (identificare pozitivă a materialului) pentru confirmarea calității pieselor inoxidabile

Vopsea penetrant sau inspecție radiografică pe suduri critice (conform specificațiilor clientului)

Testare de încărcare la cerere pentru modele noi sau puternic personalizate

Fabrica noastră este certificată ISO 9001:2015 și suntem obișnuiți să lucrăm cu inspectori terți de la SGS, Bureau Veritas, TÜV și reprezentanți ai clienților în timpul producției și inspecției finale.

Personalizarea este norma, nu o taxă suplimentară

Foarte puține proiecte au nevoie de o șa cu suport din oțel inoxidabil „de catalog”. Cele mai multe necesită ajustări – dimensiuni diferite ale plăcii de bază, modele specifice de găuri pentru șuruburi, înălțime extinsă pentru a elimina izolația, un anumit unghi de înfășurare a șeii, ghidaje integrate sau cleme de prindere. Asta e bine. Ne-am construit fluxul de lucru de producție în jurul comenzilor cu loturi mici, personalizate. Trimiteți-ne fișa tehnică a țevii, elevația din oțel structural sau o simplă schiță, iar inginerii noștri vă vor returna o propunere de desen în termen de 2-3 zile lucrătoare.

Pentru proiectele cu cerințe repetitive pentru rafturi de țevi, putem preconcepe un program complet de asistență, putem identifica oportunitățile de optimizare și putem reduce costul total instalat fără a compromite conformitatea cu codul.

O notă finală despre fiabilitate

Majoritatea comenzilor noastre de suport pentru țevi din oțel inoxidabil provin de la clienți care au instalat deja suporturi din oțel carbon de la noi și au revenit special pentru modernizarea din inox. Când aveți o specificație de țeavă care solicită „toate componentele de suport umede și externe să fie rezistente la coroziune”, înțelegem că asta înseamnă că șaua suportului face parte din sistem – nu o gândire ulterioară. Îl construim astfel, îl inspectăm în acest fel și îl documentăm în acest fel.

Aveți nevoie de o ofertă sau de o recenzie tehnică rapidă?

Contactați echipa noastră de ingineri la [e-mail / telefon] cu dimensiunea conductei, înălțimea necesară și condițiile de încărcare. De obicei, veți avea o propunere completă în mai puțin de 24 de ore pentru solicitările standard. De asemenea, suntem bucuroși să organizăm o vizită la fabrică în Yangzhou - să vedem cum trec șaile din inox de la placa la asamblarea finală este cea mai bună modalitate de a înțelege diferența pe care o face controlul real de producție.

FAQ

1. Ce clase de oțel inoxidabil oferiți pentru șale cu suport și de unde știu că primesc cu adevărat 316L?

Stocul nostru standard include placa și bara 304 (UNS S30400) și 316L (UNS S31603). Pentru mediile grele de clorură sau offshore, recomandăm cu insistență 316L datorită conținutului său de molibden, care îmbunătățește foarte mult rezistența la pitting. Fiecare căldură de material pe care o primim vine cu un certificat de testare la frei EN 10204 3.1 și, înainte de a începe orice tăiere sau sudură, laboratorul nostru intern efectuează PMI (Positive Material Identification) folosind XRF portabil pe tipuri de inox. Veți primi o copie a acelui raport PMI în pachetul final de documentație – fără presupuneri, fără „credeți-mă”.

2. Puteți fabrica o șa care să se potrivească cu un diametru exterior al țevii sau o grosime a izolației nestandard?

Da, aceasta este o rutină pentru noi. Furnizați diametrul exterior real al țevii (și diametrul exterior al izolației dacă șaua se așează pe țeavă izolată), iar raza șai este prelucrată pentru a se potrivi cu dimensiunea exactă. Aceasta nu este o placă îndoită care „pare de aproape” – suprafața de contact este frezată la raza specificată, de obicei cu un unghi de înfășurare între 120° și 180°, în funcție de sarcina și cerințele de reținere laterală. De asemenea, putem extinde înălțimea șeii pentru a elimina izolația și placarea fără nicio tăiere pe teren.

3. Oferiți cote de încărcare și calcule ale tensiunii pentru ansambluri personalizate de suport?

Absolut. Echipa noastră de ingineri efectuează în mod obișnuit verificări de sarcină verticală, forță orizontală și solicitări combinate conform ASME B31.1, B31.3 sau codul ales de proiect. Vom trimite o fișă de calcul care să arate verificarea flambajului coloanei, tensiunea lagărului plăcii de bază, rezistența sudurii și tensiunea/forfecarea șuruburilor, după caz. Dacă proiectul dvs. necesită o verificare independentă, nu avem nicio problemă să lucrăm cu inginerul dvs. terț desemnat.

4. Ce standarde de sudură și inspecție respectați pentru suporturile din oțel inoxidabil?

Toate sudurile portante pe șaile din inox sunt efectuate de sudori calificați conform WPS calificați conform ASME Secțiunea IX. Îmbinarea tipică dintre șa și suport este o sudură cu caneluri cu penetrare completă, șlefuită netedă la vârf. În funcție de specificațiile dumneavoastră, efectuăm colorant penetrant (PT) sau radiografie (RT) pe sudurile critice. După sudare, fiecare ansamblu din inox este decapat și pasivizat pentru a îndepărta nuanța termică și a restabili stratul pasiv de oxid de crom. Puteți vedea diferența: o suprafață uniformă, argintie, fără decolorare albastră în jurul zonei de sudură.

5. Pot obține un suport cu înălțime reglabilă și cât de precisă este reglarea înălțimii?

Da, oferim suporturi reglabile filetate cu un aranjament de piuliță de blocare, utilizate în mod obișnuit acolo unde este nevoie de o setare precisă a cotei în timpul alinierii la cald sau unde cotele din oțel structural pot varia. Intervalul de reglare tipic este de ±25 mm, iar firul fin permite o precizie verticală de 1–2 mm. După setare, piulița de blocare este strânsă și sudată pentru a preveni mișcarea în timpul funcționării. Traseul de încărcare completă este mecanic (forfecare a filetului) și dimensionăm tija în consecință - nu ne depindem de sudura de prindere pentru a transporta sarcina.

6. Suporturile dumneavoastră din oțel inoxidabil sunt potrivite pentru medii igienice sau de spălare (alimentare, farmaceutică)?

Da, și am livrat multe loturi pentru aceste aplicații. Pentru cerințe de igienă, eliminăm suprafețele orizontale plane și crăpăturile acolo unde este posibil și terminăm ansamblul la o rugozitate minimă a suprafeței Ra 0,8 μm (32 μin) sau electrolustruit dacă este specificat. De asemenea, folosim compuși anti-gripare conformi FDA pe filete și evităm contaminarea cu feritică, păstrând toate sculele și suprafețele de lucru dedicate inoxului. Pachetul de documentație poate include rapoarte privind rugozitatea suprafeței și certificate detaliate de curățare.

7. Ce documentație voi primi odată cu comanda mea?

O expediere standard include:

Raport complet de inspecție dimensională care arată dimensiunile reale față de desen

EN 10204 3.1 certificate de material pentru toate piesele din inox

Raport PMI (pentru verificarea aliajului)

Harta sudură și rapoarte NDE (PT/RT după caz)

Certificat de decapare și pasivare

Declarație de conformitate și listă de ambalare cu numere de căldură

De asemenea, putem furniza cărți de date compilate în formatul specific al proiectului dumneavoastră. Aproximativ 80% dintre comenzile noastre de asistență inoxidabil includ acum cel puțin un MDR de bază (Registrul de date al producătorului).

8. Care este un termen realist de livrare pentru un lot de șei personalizate din oțel inoxidabil?

Pentru cantități de 5 până la 50 de bucăți cu dimensiuni personalizate și material standard 304/316L, timpul nostru de livrare tipic este de 20-30 de zile lucrătoare de la aprobarea desenului. Comenzile mai mari sau cele care necesită oțel inoxidabil duplex se pot extinde până la 35-45 de zile. Dacă vă aflați într-un timp critic, putem discuta despre accelerare – adesea putem scurta cu 5-7 zile lucrătoare rezervând material și schimbând schimburile, dar vom fi întotdeauna transparenți cu privire la ceea ce este fezabil, fără a compromite calitatea sudurii sau pașii de inspecție.
