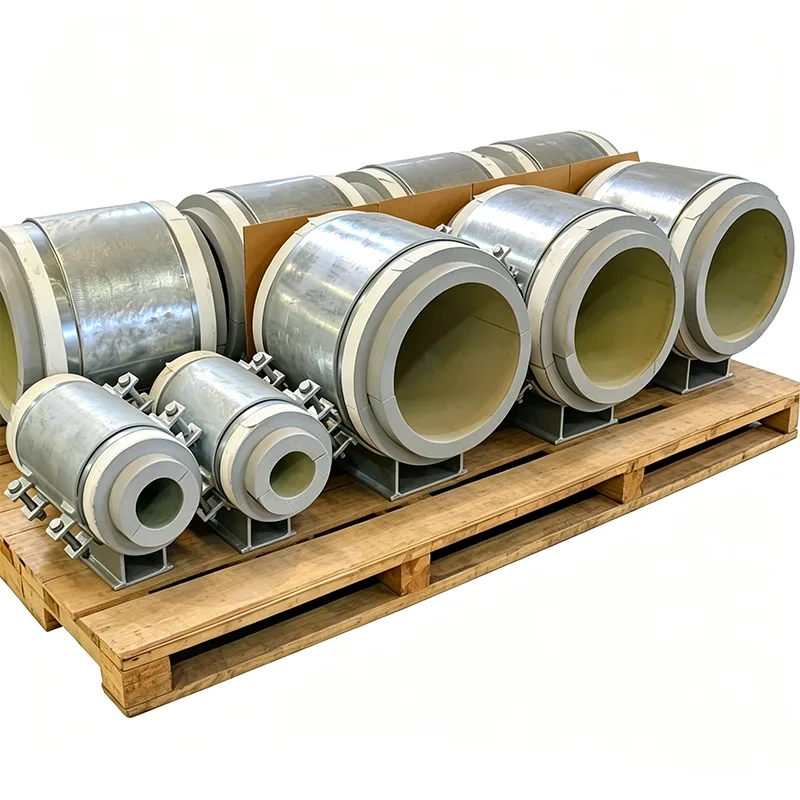

Suport pentru conducte pentru serviciul criogenic

În sistemele de conducte criogenice, chiar și un mic pas greșit în proiectarea suportului poate duce la fracturi fragile, câștig excesiv de căldură sau încărcare periculoasă a echipamentelor conectate. La Yangzhou Tianshun, proiectăm suporturi de țevi pentru trenuri de lichefiere GNL, terminale de stocare a etilenă și unități de separare a aerului din 2012. Înțelegem că un suport în acest serviciu nu este doar o bucată de oțel - este un ansamblu atent calculat care trebuie să se ocupe de contracția la rece, să mențină integritatea izolației și să rămână stabil din punct de vedere structural pentru un deceniu.

Selectarea materialului care pune siguranța pe primul loc

Toate suporturile noastre pentru țevi pentru serviciul criogenic sunt fabricate din materiale care păstrează duritatea la cele mai scăzute temperaturi de funcționare. Pentru traseul de încărcare metalică, folosim de obicei șuruburi ASTM A320 L7, oțel inoxidabil 304L sau 316L pentru corpurile de clemă și oțel carbon la temperatură joasă (A350 LF2) acolo unde condițiile de proiectare permit. Fiecare căldură a materialului este testată la impact la temperatura minimă de proiectare — valorile Charpy V-notch sunt furnizate ca standard în pachetul dumneavoastră de documentație, nu doar la cerere.

Proiectat pentru contracția la rece și variația sarcinii

Când o conductă de GNL de 30 de metri se răcește de la mediu la -162°C, se poate contracta cu peste 50 mm. Ansamblurile noastre de susținere sunt configurate pentru a permite această mișcare fără a induce solicitări secundare. Oferim:

Plăci de alunecare criogenice cu suprafețe de tampon impregnate cu PTFE sau grafit, lipite de un bloc izolator portant care împiedică transferul la rece pe oțelul de susținere.

Pantofi reci prestabiliți care compensează contracția termică, eliminând presupunerile în timpul instalării.

Suporturile cu arc constant reglate pentru a menține variația de sarcină aproape de zero pe toată gama de mișcare la rece, prevenind supraîncărcările duzei la pompele și compresoarele criogenice.

Integrarea izolației care previne gheața și condensul

O barieră de vapori crăpată sau un punct rece pe un suport poate duce la formarea de gheață, CUI (coroziune sub izolație) și pierderi de energie. Suporturile noastre sunt proiectate să se integreze atât cu sistemele de izolație PIR (poliizocianurat) cât și cu sticlă celulară. Secțiunea de izolație portantă este complet încapsulată între sabotul țevii și suportul structural, cu o cale continuă de barieră de vapori. De asemenea, putem tăia în prealabil izolația secundară pentru a se potrivi cu grosimea antreprenorului de conducte și detaliile de îmbrăcare.

Testare și documentare pentru trasabilitate completă

Înainte ca orice produs să părăsească unitatea noastră, acesta finalizează un program complet de testare internă

Un program complet de testare intern este finalizat de fiecare produs înainte de expediere. Inspecția dimensională și vizuală, PMI (Positive Material Identification), testarea durității, testarea nedistructivă MT/PT, atunci când este cazul, testarea sarcinii arcului cu curbe de sarcină-deplasare și măsurarea grosimii stratului de acoperire fac parte din acest program. Rapoartele de testare din fabrică (FTR) și Rapoartele de testare a materialelor (MTR) sunt furnizate.

Vă rugăm să rețineți: testarea internă nu echivalează cu testarea terță parte acreditată de ILAC

În cazul în care este nevoie de teste de laborator sau de teste de către terți, acestea sunt oferite ca un serviciu opțional separat.

Servicii de inspecție opționale de la terți cotate separat

1. Testarea materialelor

Serviciile disponibile în această categorie includ analiza compoziției chimice, testarea la tracțiune, testarea la impact Charpy la temperatură joasă și testarea durității.

2. Sudați NDT

Metodele oferite sunt testarea particulelor magnetice (MT), testarea cu lichid penetrant (PT), testarea cu ultrasunete (UT) și testarea radiografică (RT).

3. Testarea performanței la sarcină cu arc

Curbele sarcină-deplasare fac parte din această testare.

4. Inspecție de protecție împotriva coroziunii galvanizare la cald / acoperire epoxidică

5. Testare asistată, supraveghere în fabrică și inspecție înainte de expediere (PSI)

De ce ieșim în evidență

Sistemul internațional de susținere a conductelor LISEGA este punctul nostru de referință

Precizia sarcinii, standardele de testare și sistemele noastre de documentare sunt măsurate în raport cu sistemul internațional de suport pentru țevi LISEGA.

Dincolo de modelul standard de furnizori interni

În timp ce un producător intern standard furnizează numai produsul, includem o curbă sarcină-deplasare cu fiecare unitate de arc. În plus, asistăm la testarea SGS terță parte și la inspecții asistate și sprijinim revizuirea documentelor inginerului PE/CPE pentru proiectele de peste mări.

Aplicații

Terminale de recepție a GNL și instalații de ras de vârf

Depozitarea și manipularea etilenei, propilenei și amoniacului lichid

Instalații industriale de gaze (LOX, LIN, LAR)

Galeriile de conducte criogenice și zonele secundare de izolare a rezervoarelor

Cutii frigorifice în separarea aerului și prelucrarea hidrocarburilor

Suporturile noastre criogenice sunt în serviciu astăzi în cadrul proiectelor din Orientul Mijlociu, Asia de Sud-Est și America de Nord, funcționând fiabil în unele dintre cele mai solicitante condiții termice.

De ce Tianshun?

Suntem un producător specializat, nu un distribuitor general. Echipa noastră de ingineri vă poate analiza stresul izometric la conducte, poate identifica fiecare locație de suport rece și poate propune un ansamblu optimizat care reduce atât costul materialului, cât și timpul de instalare, fără a compromite performanța izolației. Peste 70% din afacerea noastră provine din comenzi repetate - un rezultat direct al furnizării unei calități previzibile în fiecare expediere.

FAQ

Î: Care este cea mai scăzută temperatură pe care suporturile dvs. criogenice pot suporta?

R: Până la -196°C (temperatura azotului lichid). Pentru service cu heliu lichid, contactați echipa noastră de ingineri.

Î: Puteți potrivi pantoful nostru de țeavă existent și detaliile izolației?

A: Da. Producem în mod regulat desene specifice clientului, inclusiv înălțimi de pantofi non-standard, stiluri de prindere și grosimi de izolație.

Î: Furnizați materialul izolator ca parte a suportului?

R: Da, furnizăm izolația portantă (PIR, spumă de sticlă sau lemn) complet lipită de sabotul țevii. Izolația secundară și placarea din jur sunt de obicei aplicate la fața locului, dar putem furniza kituri de izolație prefabricate.

Î: Cum preveniți fisurarea izolației sub sarcini ciclice reci?

R: Blocul portant este proiectat cu o rezistență la compresiune mult peste presiunea maximă de rulment calculată. De asemenea, eșalonăm îmbinările în izolație multistrat și folosim sisteme adezive flexibile care acceptă mișcarea diferențială.

Î: Cu ce ​​standarde respectă suporturile dumneavoastră criogenice?

R: Proiectele noastre urmează MSS SP-58, ASME B31.3 Capitolul VI (pentru GNL), EN 13480 și cele mai recente linii directoare GIIGNL. Marcajul CE sub PED poate fi furnizat acolo unde este cazul.

Î: Puteți gestiona timpi scurti de livrare pentru piese de schimb de urgență?

A: Da. Deținem un stoc de plăci de glisare criogenice comune și kituri de șuruburi. Pentru ansamblurile complet fabricate, este posibilă fabricarea rapidă în 7-10 zile.
