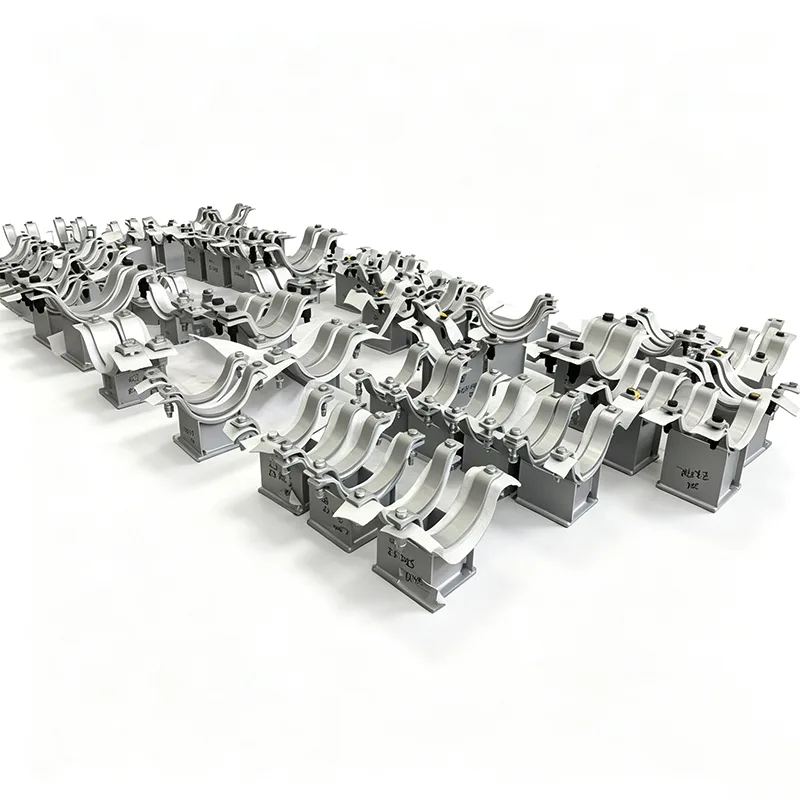

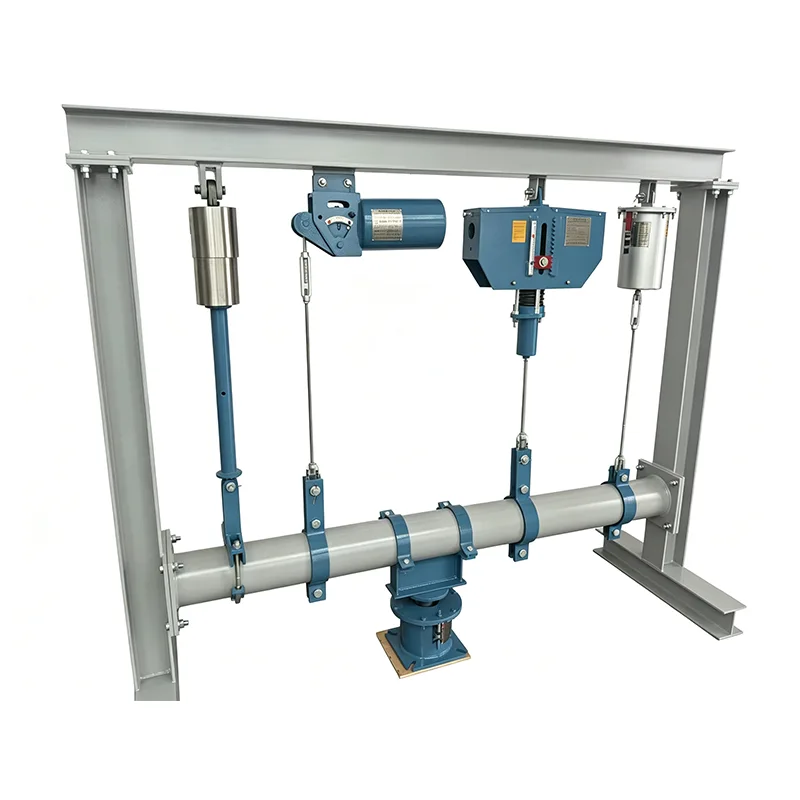

Suport pentru țevi duble galvanizate pentru grinzi de oțel

Nu orice suport de țeavă trebuie să fie un aliaj exotic. În majoritatea setărilor industriale – gândiți-vă la rafturi de țevi, coridoare de utilități, stații de compresoare sau camere de cazane comerciale – ceea ce aveți nevoie cu adevărat este un suport care să intre rapid, să țină sarcina fără să alunece și să nu înceapă să ruginească după două sezoane ploioase. Acesta este exact spațiul pe care îl ocupă suportul nostru galvanizat cu două țevi pentru grinzi de oțel.

Am început să construim aceste suporturi după ce am auzit în mod repetat de la contractorii de instalare că găurirea sau sudarea pe oțel structural existent le încetinește și creează puncte fierbinți de coroziune. Începând cu 2012, am perfecționat designul pe baza acelei informații directe din câmp, livrând mii de aceste unități în proiecte în peste 45 de țări.

Ce face ca acest suport să fie diferit pe site

Fără sudură, fără găurire – instalare cu prindere adevărată

Suportul de țeavă dublă galvanizat pentru grinzi de oțel este proiectat pentru a se atașa direct la flanșa superioară sau inferioară a unei grinzi în I sau în H, folosind un mecanism de strângere mecanic robust. În mod obișnuit, aceasta implică o pereche de plăci de prindere din oțel carbon de înaltă rezistență, cu șuruburi fixate întărite sau un aranjament cu șa și șuruburi în U, în funcție de profilul grinzii. Clema este dimensionată pentru a se potrivi exact cu lățimea și grosimea flanșei grinzii, astfel încât atunci când echipajul o strânge în jos, nu se deplasează sub sarcini termice sau vibratorii. Fără sudare pe teren înseamnă că nu se deteriorează stratul sau ignifugarea existentă a grinzii și nicio muncă la cald nu permite încetinirea lucrurilor.

Galvanizare la cald autentică, nu doar un spray de zinc

Fiecare componentă - șaile de țeavă dublă, plăcile de cleme, barele de conectare și toată feroneria - este fabricată mai întâi, apoi complet scufundată într-o baie de galvanizare la cald, în conformitate cu ISO 1461. Pentru secțiunile noastre standard (de obicei 6 mm și mai groase), aceasta oferă o grosime medie de acoperire de 85 µm, cu un strat de zinc alat zincat sau mai mult. dedesubt. Nu pictăm peste el și nu ne bazăm pe finisaje galvanizate care se pot desprinde sub cuplul șuruburilor. După galvanizare, firele sunt curățate, iar ansamblurile sunt montate de probă pentru a garanta că personalul de pe șantier nu se va lupta cu un șurub care nu se va file.

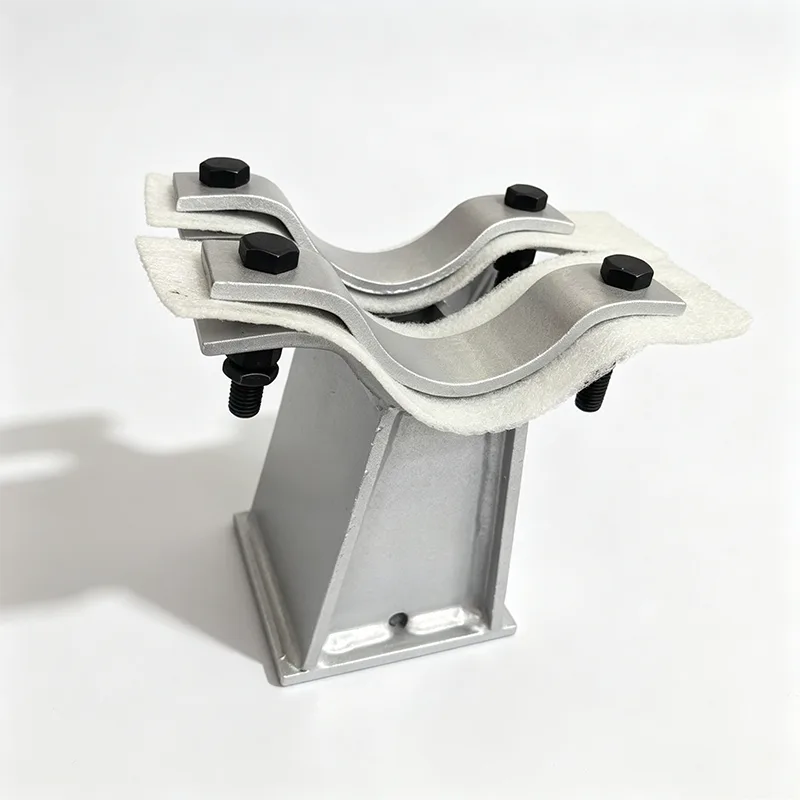

Configurație cu două țevi care funcționează de fapt

Partea „dublă” înseamnă că o clemă pentru grinda de susținere poartă două șai de țevi separate, una lângă alta sau stivuite. Șaua sunt profilate pentru a se potrivi cu cele două diametre ale țevilor – adesea dimensiuni diferite pentru liniile de alimentare și retur, de exemplu – și sunt distanțate cu suficient spațiu pentru izolație, mișcarea de expansiune și accesul cu cheia. Preluăm raza șeii mai degrabă decât să o apăsăm, ceea ce oferă o suprafață de sprijin consistentă și de contact complet și previne ovalizarea localizată a țevii cu pereți subțiri. Acolo unde mișcarea termică este o problemă, putem integra elemente de glisare sau plăcuțe din PTFE, la fel ca pe suporturile noastre de expansiune mai complexe.

Povestea materialului și a coroziunii

Construim structura primară din oțel carbon structural S235JR sau S275JR (echivalent cu ASTM A36 sau A572 Gr. 50), provenit din mori care asigură trasabilitate completă EN 10204 3.1. Șuruburile sunt de obicei din oțel carbon de gradul 8.8, de asemenea galvanizat la cald, cu un strat de ceară sau anti-gripare pe filete pentru a preveni uzura în timpul strângerii.

Un punct despre care suntem adesea întrebați: va supraviețui galvanizarea într-o fabrică chimică sau lângă coastă? Acoperirile galvanizate la cald au o durată de viață documentată de 30-50 de ani în multe medii atmosferice, chiar și în medii industriale moderat agresive. Putem furniza certificatul de greutate al stratului de zinc și măsurătorile grosimii din calibrarea noastră magnetică internă pentru fiecare lot. Dacă mediul dumneavoastră este mai agresiv, vă recomandăm să treceți la șai din oțel inoxidabil – dar adevărul sincer din experiența noastră de proiect este că, pentru majoritatea conductelor de utilități pe oțel structural, galvanizarea este alegerea tehnică potrivită și cea mai rentabilă.

Încărcare și suport tehnic

În timp ce un suport de conductă dublă pare simplu, sarcinile combinate pe clema grinzii pot fi semnificative. Verificăm fiecare ansamblu pentru:

Greutatea verticală a ambelor țevi, pline cu apă sau produs

Impingerea laterală din dilatarea termică, vânt sau vibrații cu diametru mic

Rezistența la alunecare a clemei pe baza preîncărcării șuruburilor și a coeficientului de frecare

Efortul de încovoiere în barele șeii și îndoirea locală a flanșei în grinda

Unitățile standard sunt evaluate pentru sarcini verticale de la 2 kN până la 60 kN per șa de țeavă, cu capacități mai mari posibile la comenzile proiectate. Vă vom furniza un tabel cu gradul de încărcare sau o foaie de calcul specifică proiectului atunci când ne trimiteți datele de tensiune ale conductei.

Aplicațiile în care aceste suporturi își câștigă menținerea

Vedem că aceste suporturi duble galvanizate intră în:

Rafturi supraterane pentru țevi din fabrici chimice și rafinării, unde sunt necesare sute de suporturi identice montate pe grinzi, iar viteza de instalare are un impact direct asupra programului proiectului

Conducte BOP (bilanțul centralei) centralei electrice – CW, apă de foc, aer pentru instrumente și alte linii de utilități care trec de-a lungul oțelului structural

Sisteme HVAC comerciale mari, unde galvanizarea la cald oferă un aspect curat, industrial, care este adesea specificat pentru încăperile mecanice expuse

Stații de tratare a apei și a apelor uzate, atât în ​​interior, cât și în exterior, unde un suport galvanizat gestionează umiditatea și fumurile chimice ocazionale mult mai bine decât unul vopsit

Cum ne asigurăm că fiecare lot este corect

Procesul magazinului nostru include:

Inspecție pre-galvanizare a tuturor pieselor fabricate pentru calitatea sudurii și acuratețea dimensională

Zincare la cald la unități certificate, cu chimia băii și timpul de imersie controlat per lot

Inspecție post galvanizare: verificare vizuală pentru uniformitate, fără puncte goale sau incluziuni excesive de zgură; grosimea zincului măsurată cu un manometru digital calibrat în mai multe puncte per parte

Asamblare de probă a unui eșantion din fiecare lot pentru a verifica fixarea șuruburilor și alinierea șai

Ambalaj cu separare de protecție pentru a preveni frecarea zinc-pe-zinc în timpul tranzitului

Toate înregistrările QC sunt compilate și furnizate împreună cu transportul, împreună cu certificatele de materiale și o declarație de conformitate.

Personalizarea este o practică standard

Din experiența noastră, foarte puține suporturi pentru țevi duble sunt comandate „de la raft”. Este posibil să aveți nevoie de o clemă care se potrivește cu o grosime a flanșei grinzii pe care nu am stocat-o, sau o șa la 6" și cealaltă la 2", sau o înălțime extinsă pentru a curăța izolația existentă. Echipa noastră este obișnuită să preia o schiță dimensionată sau un program de grinzi și țevi și să o transforme într-o piesă fabricată în câteva zile. Revizuirea ingineriei și executarea desenelor durează de obicei 2-3 zile lucrătoare pentru o nouă configurație.

FAQ

1. Este galvanizarea la cald sau galvanizată și cât de gros este stratul?

Folosim numai galvanizare la cald conform ISO 1461. După fabricare, întregul ansamblu este scufundat în zinc topit, formând un strat de aliaj fier-zinc lipit metalurgic acoperit cu zinc pur. Pentru grosimile materialelor noastre standard (≥6 mm), vă puteți aștepta la o grosime medie de acoperire de 85 µm sau mai mare. Acesta este un proces fundamental diferit de galvanizarea, care depune un strat subțire, pur cosmetic, care oferă mult mai puțină rezistență la coroziune. Măsurăm grosimea stratului de acoperire în mai multe puncte pe fiecare lot și înregistrăm valorile în raportul de inspecție.

2. Cum vă asigurați că clema fasciculului nu va aluneca sub sarcină sau vibrații?

Clema este proiectată astfel încât un cuplu specific pe șuruburile fixate să genereze o forță de strângere previzibilă, pe care o transformăm în rezistență la alunecare folosind un coeficient de frecare conservator (de obicei 0,3 pentru oțel galvanizat pe oțel). Tabelele noastre de sarcină specifică valoarea cuplului necesară pentru a atinge capacitatea nominală și verificăm rezistența la alunecare a clemei prin testarea sarcinii fizice pe secțiunile reale ale grinzii. Pentru aplicații critice, putem furniza diagrame de cuplu și recomandă re-strângerea periodică ca parte a întreținerii de rutină.

3. În ce tipuri de grinzi de oțel se poate potrivi acest suport?

Designul nostru standard de clemă găzduiește secțiuni europene IPE, HEA, HEB și forme americane cu flanșă largă (W) și S. Avem în stoc seturi de cleme pentru lățimi de flanșă de la aproximativ 100 mm până la 300 mm și grosimi de flanșă de până la 30 mm. În afara acestui interval, producem plăci de prindere personalizate – pur și simplu trimiteți-ne desemnarea secțiunii grinzii dvs. și vom proiecta clema pentru a se potrivi în 2-3 zile lucrătoare.

4. Cele două țevi pot avea diametre diferite și cum se determină distanța?

Absolut. Prelucim fiecare șa pentru a se potrivi cu diametrul exterior specific al țevii, astfel încât o linie de proces de 6" și o linie de aer pentru instrument de 2" pot împărtăși același suport. Distanța dintre centru și centru șa este proiectată pe baza dimensiunilor furnizate, permițând suficient spațiu pentru izolație, expansiune termică și acces la șuruburi. Dacă nu sunteți sigur de distanță, inginerii noștri vă vor propune un spațiu minim pe baza specificațiilor țevilor pe care le furnizați.

5. Prin fixarea grinzii se va deteriora vopseaua sau ignifugarea acestuia?

Clema exercită o presiune mare de contact la nivel local, dar sarcina este răspândită pe întreaga zonă de contact a plăcii de prindere. De obicei, recomandăm ca acoperirea fasciculului să fie întărită complet înainte de instalare. Este posibilă adâncirea mică a vopselei moale, dar nu compromite integritatea structurală a grinzii. Pentru ignifugare, clema este proiectată să se așeze direct pe flanșa de oțel, astfel încât orice material ignifug ar trebui să fie terminat sau îndepărtat local în jurul zonei clemei - notele noastre de desen vor clarifica acest lucru.

6. Furnizați calcule ale gradului de încărcare sau doar o capacitate de catalog?

Le putem face pe amândouă. Catalogul nostru standard oferă evaluări conservatoare pentru dimensiunile obișnuite ale grinzilor și combinațiile de țevi. Pentru configurațiile specifice proiectului, vom efectua un calcul complet de verificare a rezistenței la alunecarea clemei, a tensiunii șuruburilor, a tensiunii de îndoire a șeii și a îndoirii locale a flanșei grinzii. Fișa de calcul face parte din documentația de depunere pe care o oferim în mod normal EPC-urilor și inginerilor consultanți.

O notă practică din teren

Am învățat de-a lungul anilor că, pe rafturile de țevi mari, diferența dintre o instalare lină și una frustrantă se reduce adesea la reglarea clemei. De aceea, clemele noastre de grindă încorporează un aranjament cu șuruburi captive – nimic nu cade de pe grindă atunci când montatorul lucrează deasupra capului. Este un mic detaliu, dar când îl înmulți cu 500 de suporturi, devin bani reali în muncă economisită. Acesta este tipul de feedback pe care îl construim înapoi în produs.

Dacă aveți o secțiune de grinzi, două dimensiuni de țeavă și o sarcină, vă putem pregăti o cotație și un desen conceptual în termen de 24 de ore. De asemenea, sunteți binevenit să vizitați fabrica noastră din Yangzhou și să vedeți calitatea galvanizării și procesul de asamblare direct - am descoperit că, odată ce un inginer vede grosimea stratului și consistența ajustării, decizia devine ușoară.
