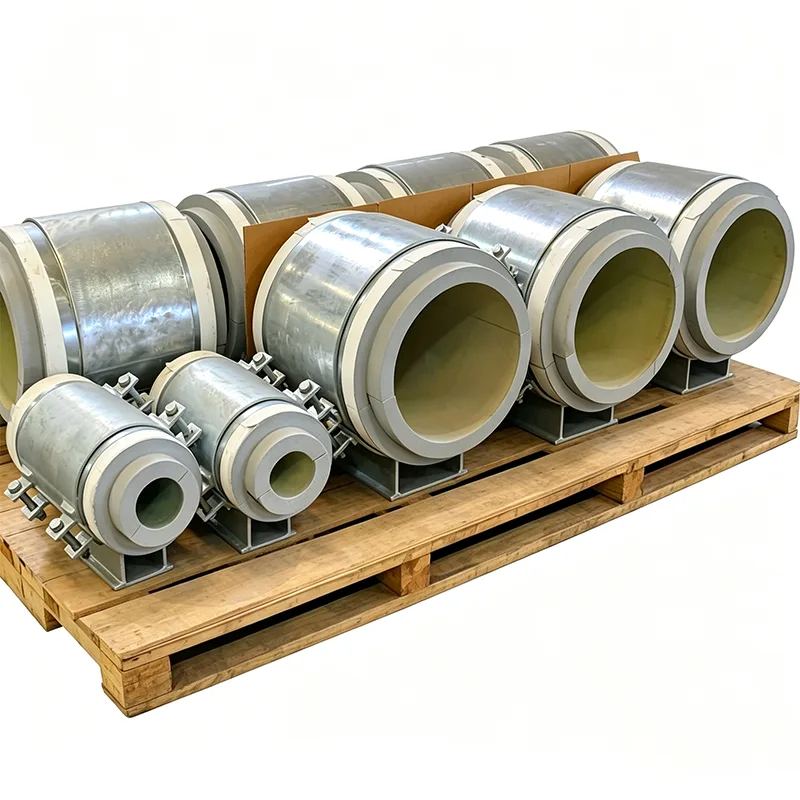

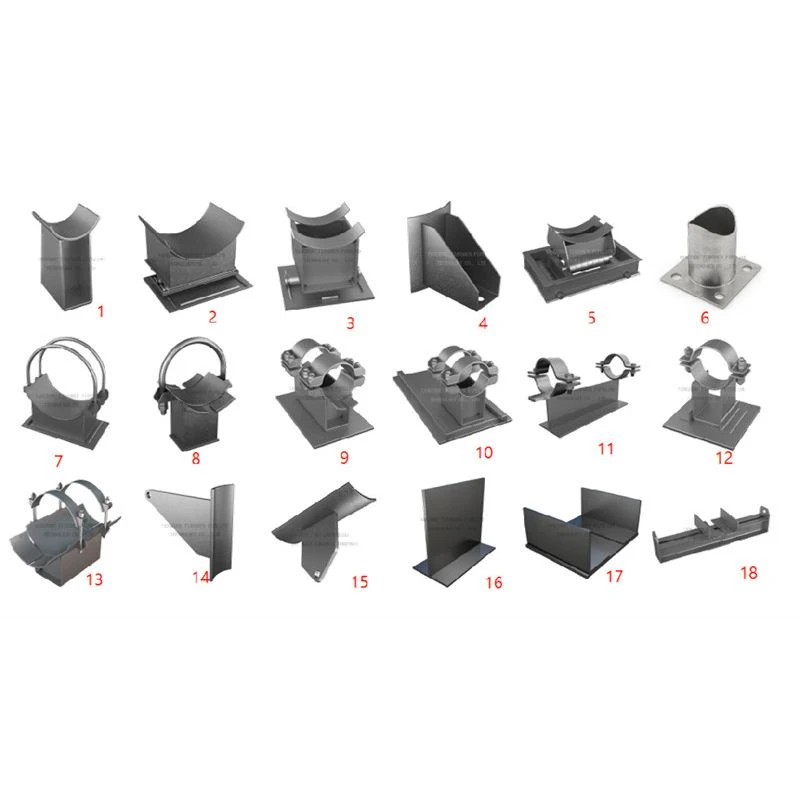

Suporturi pentru țevi izolate cu pantofi rece

Când o țeavă transportă medii la temperaturi sub zero, fiecare contact metal-metal cu structura de susținere devine un scurtcircuit termic. Frigul se deplasează pe oțel, răcește grinda de susținere și trage umezeala din aer. Rezultatul este gheața pe structură, picurarea apei și coroziunea care poate submina suportul cu mult înainte ca țeava în sine să dea vreun semn de probleme. Un pantof rece oprește acel lanț de evenimente la sursă.

La Yangzhou Tianshun, fabricăm suporturi pentru țevi izolate cu pantofi rece din 2012 pentru terminale de etilenă, instalații de refrigerare cu amoniac, rețele de apă răcită și zone de izolare secundare a rezervoarelor de GNL. Principiul de lucru nu s-a schimbat: introduceți un bloc rezistent termic, dar rigid din punct de vedere structural, între conducta rece și oțelul cald. Provocarea inginerească - și diferența dintre un pantof rece care funcționează timp de cinci ani și unul care rezistă timp de trei decenii - constă în modul în care acel bloc este conținut, etanșat și adaptat la condițiile specifice de service la rece.

Cum un pantof rece întrerupe calea termică

O țeavă rece se sprijină în interiorul unui leagăn metalic conturat, dar nu atinge direct oțelul leagănului. În schimb, un bloc de izolație de înaltă densitate suportă greutatea țevii. Acest bloc este ales nu doar pentru conductivitatea sa termică, ci și pentru rezistența sa la compresiune la cea mai scăzută temperatură de funcționare. Pentru majoritatea aplicațiilor până la -196°C, folosim sticlă celulară sau PIR de înaltă densitate. Blocul este prelucrat pentru a se potrivi cu diametrul exterior al țevii pe o față și placa de bază a pantofului pe cealaltă, asigurând contactul complet cu suprafața și fără încărcare punctuală.

Pereții laterali ai Suporturilor pentru țevi izolate Cold Shoe înconjoară blocul de izolație pe toate cele patru laturi. Acest lucru face două lucruri: previne deplasarea blocului la mișcarea laterală a țevii și protejează izolația de deteriorarea mecanică. Placa de bază din oțel de sub bloc este singura cale de încărcare către structură și, deoarece blocul este un strat solid continuu, nu există o cale de conducție directă de la metal la țeavă - podul rece este rupt.

Menținerea umezelii pe termen lung

Pe o conductă rece, orice gol din bariera de vapori devine un punct de condensare. Apa se acumulează, îngheață și se extinde, distrugând în cele din urmă izolația din interior. Designul nostru de pantofi rece abordează acest lucru în trei moduri:

Blocul de izolație în sine este cu celule închise, oferind o permeabilitate foarte scăzută la vapori de apă chiar dacă mantaua exterioară este deteriorată.

Oferim un profil continuu de înveliș metalic în jurul corpului pantofului. Bariera de vapori aplicată la fața locului pe izolația țevii poate fi etanșată direct pe această manta cu adeziv sau bandă, creând un plic neîntrerupt.

Pentru instalații în aer liber sau zone de spălare, aplicăm un cordon de etanșant flexibil între peretele lateral al încălțămintei și mantaua de izolație a țevii la interfață, adăugând o barieră secundară de umiditate.

Materiale care rămân rezistente la temperaturi scăzute

Părțile structurale din oțel ale unui pantof rece nu trebuie să devină casante când sunt reci. Oțelul carbon structural standard își pierde rezistența la crestătură cu mult peste îngheț. Pentru corpurile de încălțăminte reci și plăcile de bază, folosim:

Oțel carbon la temperatură joasă (ASTM A350 LF2 sau echivalent) pentru servicii până la -46°C.

Oțel inoxidabil austenitic (304L, 316L) pentru aplicații criogenice până la -196°C, unde oțelul carbon ar fi fragil.

Toate oțelurile portante sunt livrate cu valori de încercare la impact Charpy la temperatura minimă de proiectare din certificatul EN 10204 Tip 3.1. Boltul este A320 L7 sau inoxidabil, selectat pentru a se potrivi cu materialul corpului.

Acomodarea contracției la rece

O conductă rece se contractă. O linie din oțel inoxidabil de 20 de metri care se răcește de la mediu la -162°C se micșorează cu peste 30 de milimetri. Dacă pantoful rece este fixat rigid pe structură, acea mișcare se transferă în peretele țevii ca efort axial. Ne ocupăm de acest lucru integrând o placă glisantă cu frecare redusă în baza pantofului rece. O foaie de oțel inoxidabil lustruit este lipită de partea inferioară a blocului de izolație sau de partea superioară a plăcii de bază, iar un tampon impregnat cu PTFE sau grafit este atașat la suprafața opusă. Pantoful poate aluneca apoi cu țeava menținând în același timp rupere termică. Suprafața de alunecare este dimensionată pentru a se potrivi întregului interval de deplasare de la rece până la mediu, cu o marjă de siguranță.

Ce vine cu comanda ta de pantofi rece

Fiecare suport pentru țevi izolate Cold Shoe pe care îl livrăm este susținut de un pachet de documentație care îndeplinește cerințele de inspecție EPC:

EN 10204 Tip 3.1 pentru toate piesele din oțel, cu rapoarte de încercare de impact la temperatură joasă.

Fișele tehnice ale blocurilor de izolație care arată conductivitatea termică și rezistența la compresiune la temperatura rece de proiectare.

Rapoarte dimensionale care confirmă grosimea blocului, decalajul pantofului (dacă există) și dimensiunile plăcii de bază.

Certificate de testare a coeficientului de frecare a plăcii de glisare, atunci când este cazul.

Aplicații

Suporturi de conducte GNL și GNL în terminale și instalații de lichefiere

Linii de depozitare și transfer de etilenă, propilenă și amoniac lichid

Rafturi pentru conducte de apă răcită și saramură în centrele de răcire urbană și de date

Linii de refrigerare în instalațiile de prelucrare a alimentelor și depozitare la rece

Galerii de conducte criogenice în unități de separare a aerului

De ce Tianshun pentru pantofi reci?

Un pantof rece este o componentă mică cu un impact enorm. Dacă eșuează, întregul sistem de izolație este compromis, iar gheața rezultată poate supraîncărca suporturile pentru țevi. Inginerii noștri nu aleg un bloc standard și speră că se potrivește - ei verifică încrucișat dimensiunea conductei, specificațiile de izolație, temperatura de proiectare și sarcinile structurale, apoi configurează un pantof care menține anvelopa izolației fără compromisuri. Peste 70% dintre clienții noștri plasează comenzi repetate, deoarece știu că pantofii reci pe care îi primesc vor funcționa exact așa cum s-a calculat de la prima răcire până la ultima.

FAQ

Î: Care este cea mai scăzută temperatură pe care o poate suporta pantofii tăi reci?

R: Până la -196°C pentru GNL și azot lichid. Pentru heliu lichid, folosim materiale specializate — contactați echipa noastră.

Î: Puteți potrivi specificațiile noastre existente de izolație și detaliile barierei de vapori?

A: Da. Preluăm blocul de izolație în funcție de diametrul exterior al țevii și grosimea izolației și putem configura interfața de etanșare a mantalei pentru tipul dvs. de placare.

Î: Trebuie să instalez o placă glisantă separată sau este încorporată în pantof?

R: Putem integra placa de alunecare în timpul fabricării. Obțineți un singur ansamblu care se ocupă atât de rupere termică, cât și de mișcarea axială.

Î: Cum preveniți formarea gheții pe părțile metalice ale pantofului?

R: Suprafețele reci din oțel sunt izolate de aerul ambiant prin izolația și placarea aplicate la fața locului care rulează continuu peste corpul pantofului. Asiguram profilele de etansare; echipajul de șantier sigilează marginile.
