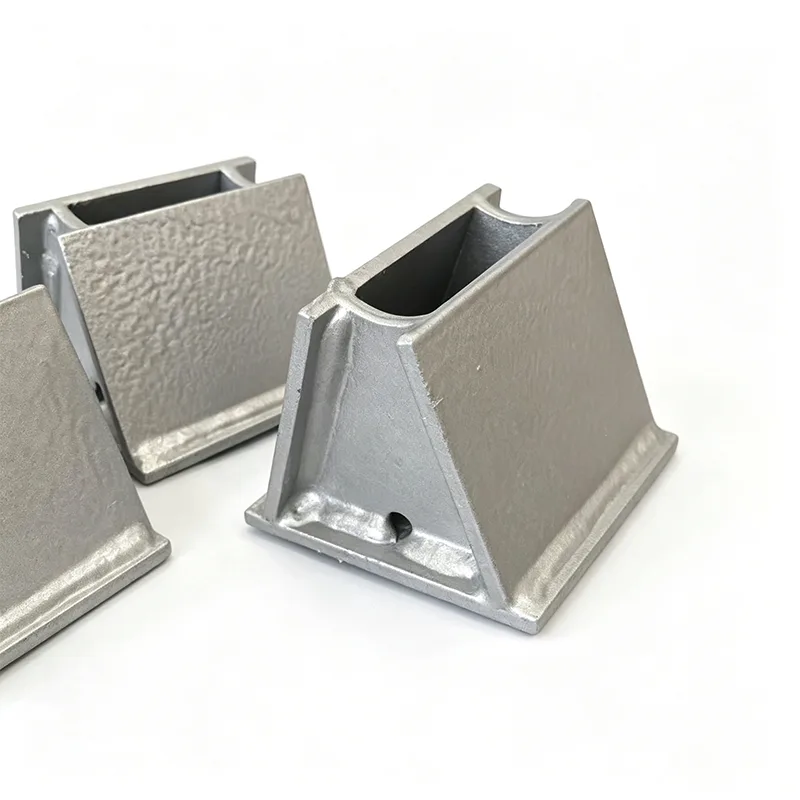

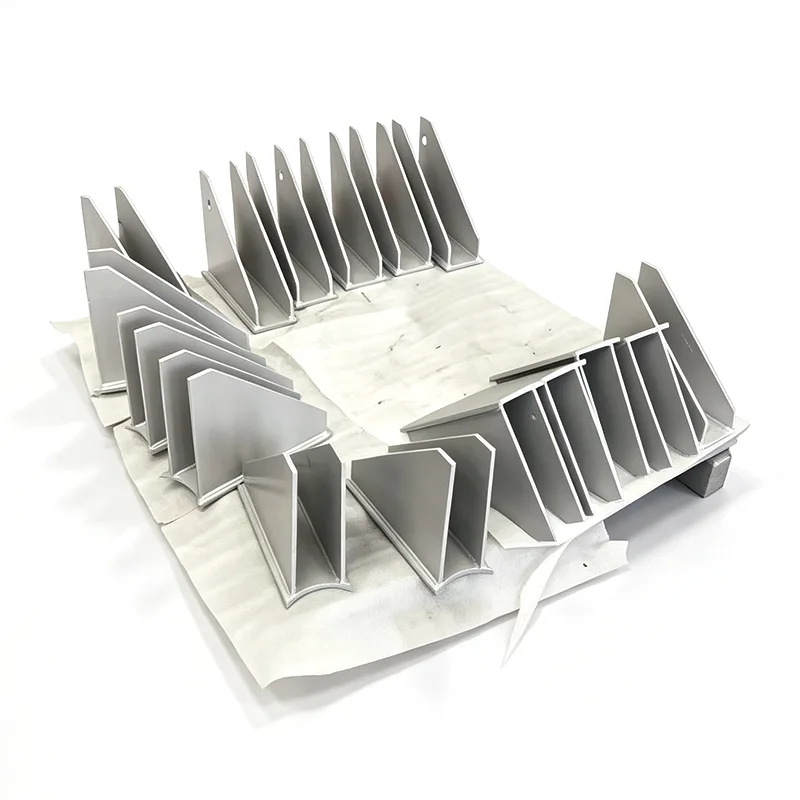

Suport pentru pantofi cu țeavă reglabilă în înălțime

Pe hârtie, o cotă a conductei este un număr fix. La fața locului, este rar. Coloanele de oțel se instalează. Fundațiile se schimbă ușor. Suporturile cu arc comprimă mai mult sau mai puțin decât a prezis modelul de stres. Când conducta ajunge cu 10 mm prea înălțime sau cu 15 mm prea jos la o duză de aspirație a pompei sau la o flanșă a compresorului, forțarea conexiunii în poziție impune sarcini pe duză pe care echipamentul nu a fost conceput niciodată să le suporte. Cel mai simplu mod de a obține acea cotă corectă - și de a o menține corect - este un pantof de țeavă pe care îl puteți regla.

Fabricăm suport pentru pantofi cu țeavă reglabilă pe înălțime la uzina noastră din Jiangsu din 2012. Designul în sine nu este complicat, dar este să-l mențină în mod fiabil în condiții de greutate, mișcare termică și vibrații. Pantofii noștri reglabili fac acest lucru chiar acum, sub capetele de abur din Asia de Sud-Est, liniile de apă răcită în Orientul Mijlociu și rafturile pentru țevi GNL în America de Nord.

Tabel de parametri	Exemplu

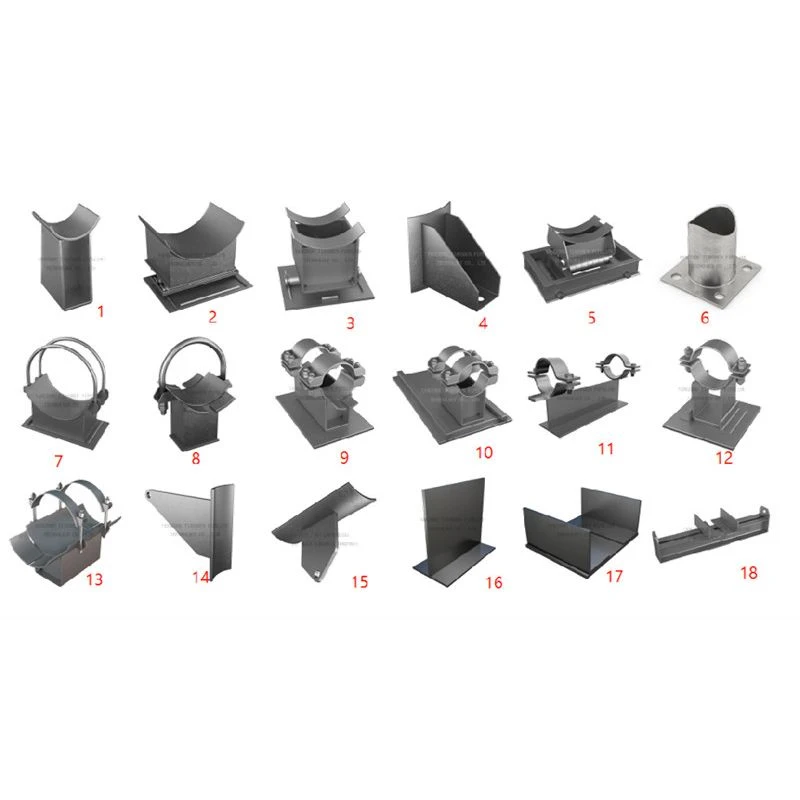

Tip suport	Rigid, cu arc, cu role, alunecare
Dimensiunea conductei (NPS/DN)	1/2" până la 60" (DN15 - DN1500)
Material Standard	ASTM A36, SS304, SS316, A105
Standard de proiectare	MSS SP-58, ASME B31.1
Max. Sarcina de proiectare	Până la 1000 kN
Interval de temperatură	-29°C până la +650°C
Protecția suprafeței	Galvanizat la cald (HDG), epoxidic
Stilul de prindere	Două șuruburi, trei șuruburi, șuruburi în U
Tip de izolare	Izolație la cald/Izolație la rece (criogenă)

Cum funcționează ajustarea și de ce rămâne pe loc

Miezul ansamblului este o tijă filetată care trece între suportul țevii și placa de bază. Rotirea piuliței de reglare ridică sau coboară țeava în trepte fine. Odată ce cota este setată, intră în joc două mecanisme independente de blocare:

O piuliță de blocare grea strânsă cu cuplu pe corpul principal, prevenind fluajul sub sarcină verticală.

La dimensiuni mai mari, un șurub de blocare secundar sau un guler despicat care blochează mecanic rotația, chiar și în cazul vibrațiilor susținute de la compresoarele cu piston sau conductele de gaz cu debit mare.

Fiecare pantof este testat din fabrică la sarcină până la de 1,5 ori capacitatea sa nominală înainte de expediere. Componentele filetate sunt prelucrate din bară rotundă - nu tăiate din tija filetată - astfel încât filetele portante sunt cu profil complet și lipsite de elementele de ridicare a tensiunii care pot crăpa un știft standard la îndoire.

Materiale care se potrivesc cu serviciul dvs

Pantofii reglabili standard sunt fabricați din oțel carbon, cu galvanizare la cald ca protecție implicită împotriva coroziunii. Pentru medii corozive sau de spălare, oferim versiuni complet inoxidabile în 304L sau 316L. Suprafețele filetului sunt acoperite cu un compus anti-uzură în timpul asamblarii pentru a preveni griparea - acest lucru contează deoarece o piuliță de reglare care nu poate fi răsucită la fața locului nu mai este reglabilă.

Atunci când suportul pentru încălțăminte de țeavă reglabilă pe înălțime este fierbinte sau rece, integrăm un bloc izolator portant (PIR sau sticlă celulară) între suportul țevii și tija suport. Izolația este dimensionată pentru a se potrivi cu grosimea izolației țevii, iar calea barierei de vapori rămâne continuă - fără puncte reci, fără condens.

Acolo unde pantofii cu țevi reglabile fac diferența

Conductele de aspirație și refulare ale pompei și compresorului, unde încărcările duzei trebuie să rămână în limitele permise de producător.

Suporturi pentru suporturi pentru țevi în zonele supuse tasării solului sau înghețului.

Conducte care necesită o pantă precisă pentru scurgere sau fluxul de proces, cum ar fi conductele de purjare a cazanului sau conductele de gaz combustibil.

Sisteme susținute cu arc în care poziția rece necesită o reglare fină după transferul sarcinii de pe suporturile temporare.

Modernizări și legături, în cazul în care elevația țevii existente nu se potrivește cu noul traseu.

Cele mai multe suporturi reglabile de pe piață sunt fie articole de catalog cu călătorie limitată, fie piese complet personalizate, cu termene de livrare lungi. Ne așezăm între ele: putem lua un design standard și putem modifica intervalul de înălțime, dimensiunile plăcii de bază sau grosimea izolației conform specificațiilor proiectului dvs. - de obicei în același timp ca un pantof fix. Echipa noastră de ingineri lucrează direct din lista dvs. de izometrice și de asistență și vă va întreba despre sarcina de hidrotest, temperatura de proiectare și mișcarea așteptată înainte de a finaliza un desen. Acest nivel de verificare este ceea ce transformă un simplu pantof reglabil într-un suport pe care nu trebuie să îl revedeți în timpul punerii în funcțiune.

FAQ

Î: Cât interval de reglare puteți oferi?

R: Modelele standard oferă o cursă de la ±25 mm până la ±100 mm. Sunt posibile game mai mari — spuneți-ne de ce aveți nevoie.

Î: Setarea va menține sub vibrație?

A: Da. Folosim o piuliță de blocare plus o funcție mecanică anti-rotație pe toate dimensiunile. Ansamblul este testat din fabrică pentru a rămâne stabil sub sarcină ciclică.

Î: Poate fi reglat pantoful în timp ce țeava este încărcată?

R: Ajustările minore de tăiere se pot face, de obicei, sub greutate mare. Pentru corecții mai mari, vă recomandăm să ușurați mai întâi sarcina pentru a proteja firele.

Î: Oferiți o versiune pentru țevi izolate reci sau calde?

A: Da. Integram un bloc izolator portant dimensionat la grosimea dvs. de izolatie, completat cu o cale de bariera de vapori sigilata.

Înainte ca orice produs să părăsească unitatea noastră, acesta finalizează un program complet de testare internă

Un program complet de testare intern este finalizat de fiecare produs înainte de expediere. Inspecția dimensională și vizuală, PMI (Positive Material Identification), testarea durității, testarea nedistructivă MT/PT, atunci când este cazul, testarea sarcinii arcului cu curbe de sarcină-deplasare și măsurarea grosimii stratului de acoperire fac parte din acest program. Rapoartele de testare din fabrică (FTR) și Rapoartele de testare a materialelor (MTR) sunt furnizate.

Vă rugăm să rețineți: testarea internă nu echivalează cu testarea terță parte acreditată de ILAC

În cazul în care este nevoie de teste de laborator sau de teste de către terți, acestea sunt oferite ca un serviciu opțional separat.

Servicii de inspecție opționale de la terți cotate separat

1. Testarea materialelor

Serviciile disponibile în această categorie includ analiza compoziției chimice, testarea la tracțiune, testarea la impact Charpy la temperatură joasă și testarea durității.

2. Sudați NDT

Metodele oferite sunt testarea particulelor magnetice (MT), testarea cu lichid penetrant (PT), testarea cu ultrasunete (UT) și testarea radiografică (RT).

3. Testarea performanței la sarcină cu arc

Curbele sarcină-deplasare fac parte din această testare.

4. Inspecție de protecție împotriva coroziunii galvanizare la cald / acoperire epoxidică

5. Testare asistată, supraveghere în fabrică și inspecție înainte de expediere (PSI)

De ce ieșim în evidență

Sistemul internațional de susținere a conductelor LISEGA este punctul nostru de referință

Precizia sarcinii, standardele de testare și sistemele noastre de documentare sunt măsurate în raport cu sistemul internațional de suport pentru țevi LISEGA.

Dincolo de modelul standard de furnizori interni

În timp ce un producător intern standard furnizează numai produsul, includem o curbă sarcină-deplasare cu fiecare unitate de arc. În plus, asistăm la testarea SGS terță parte și la inspecții asistate și sprijinim revizuirea documentelor inginerului PE/CPE pentru proiectele de peste mări.
