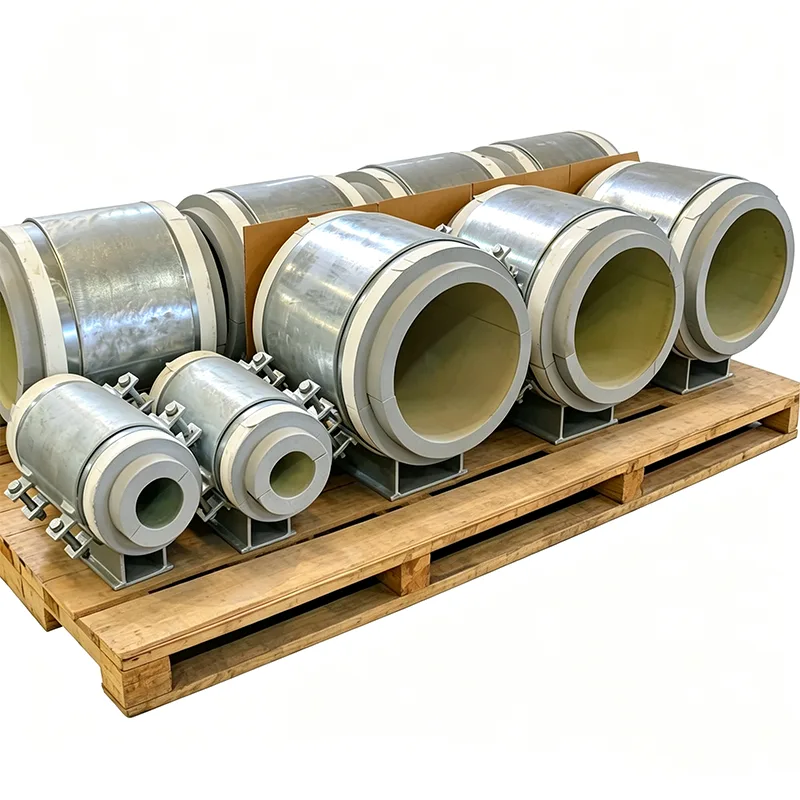

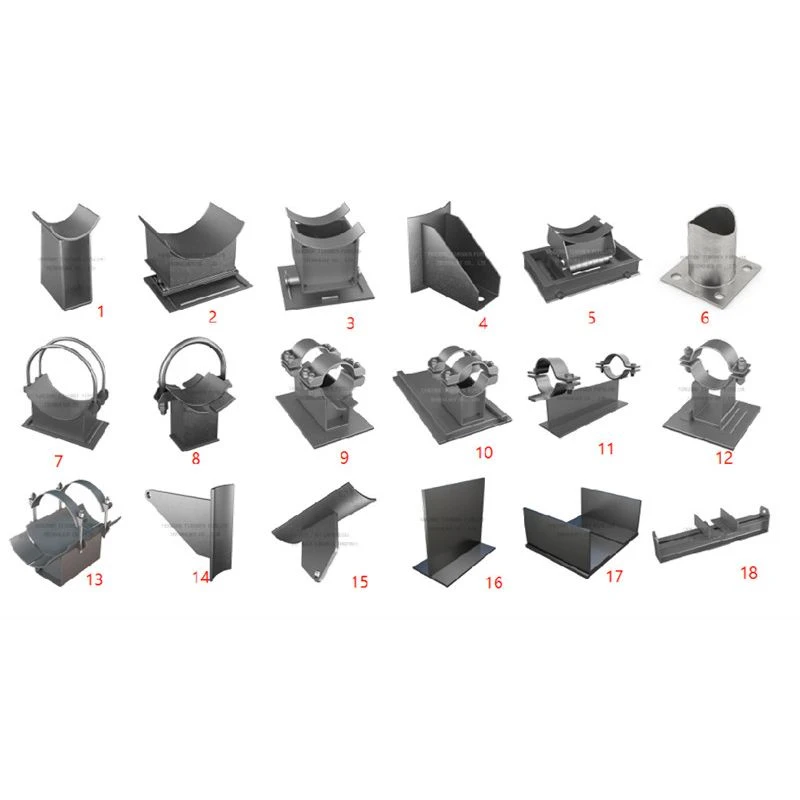

Suport de încălțăminte pentru țeavă izolată

Pe o țeavă izolată, un pantof standard de țeavă poate crea mai multe probleme decât rezolvă. Dacă calea de încărcare a pantofului trece prin izolație, izolația se strivește în timp. Acea secțiune zdrobită lasă căldura să intre sau să iasă, formează condens pe suprafețele reci și devine un punct de plecare pentru coroziune sub izolație. Remedierea nu este complicată - un suport de pantofi proiectat corespunzător pentru țeavă izolată separă funcția portantă de funcția termică - dar este nevoie de o inginerie atentă pentru a obține detaliile corecte.

La Yangzhou Tianshun, am proiectat și fabricat încălțăminte de țevi izolate pentru proiecte de pe cinci continente începând cu 2012. Le-am furnizat pentru rețelele de răcire districtuală unde fiecare watt de căldură este important, pentru liniile de abur în care un pantof metalic ar risipi energie și ar crea un pericol de arsuri și pentru instalațiile GNL în care un punct rece pe un suport de gheață poate duce la deteriorarea structurii. În fiecare caz, cerința este aceeași: suportați greutatea țevii în mod fiabil, păstrând în același timp izolația continuă și bariera de vapori sigilată.

Tabel de parametri	Exemplu
Tip suport	Rigid, Arc, Rolă, Glisante
Dimensiunea conductei (NPS/DN)	1/2" până la 60" (DN15 - DN1500)
Material Standard	ASTM A36, SS304, SS316, A105
Standard de proiectare	MSS SP-58, ASME B31.1
Max. Sarcina de proiectare	Până la 1000 kN
Interval de temperatură	-29°C până la +650°C
Protecția suprafeței	Galvanizat la cald (HDG), epoxidic
Stilul de prindere	Două șuruburi, trei șuruburi, șuruburi în U
Tip de izolare	Izolație la cald/Izolație la rece (criogenă)

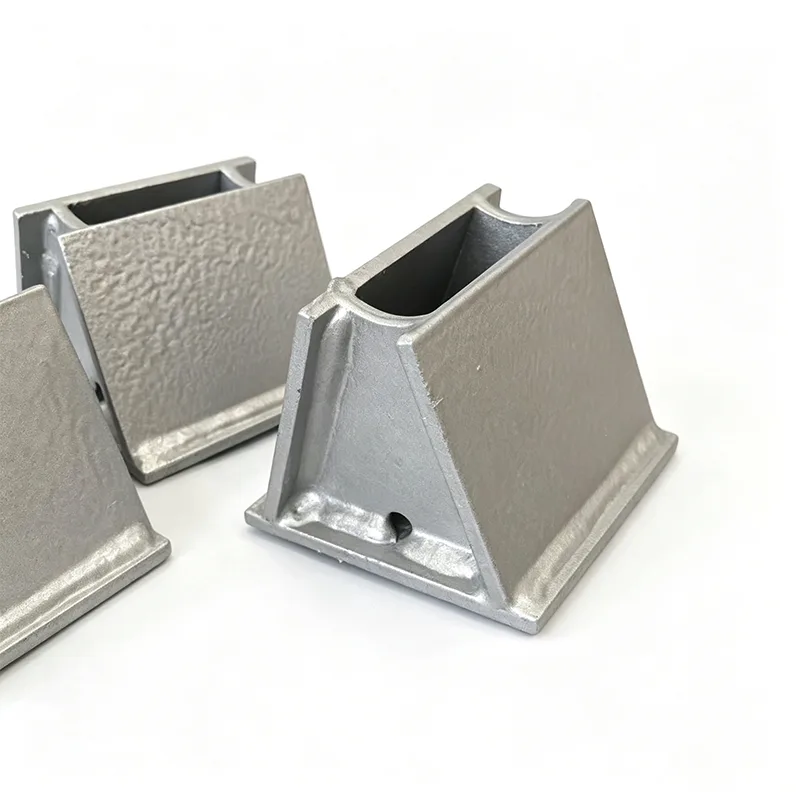

Cum funcționează de fapt un pantof cu țevi izolate

Ideea de bază este simplă - un bloc izolator rigid, portant, se află între țeavă și suportul metalic. Țeava se sprijină pe izolație, izolația se așează în pantof, iar pantoful metalic transferă sarcina structurii. Dar pentru ca acel bloc să supraviețuiască ani de mișcare a țevii și cicluri termice fără a se fisura, a se deplasa sau a-și pierde performanța de izolare necesită următoarele:

Materialul bloc este selectat pentru intervalul de temperatură. Pentru apă răcită și servicii reci până la aproximativ -50°C, folosim de obicei poliizocianurat de înaltă densitate (PIR) sau sticlă celulară. Pentru liniile de abur și ulei fierbinte până la 400°C și mai mult, folosim materiale pe bază de silicat de calciu sau perlit. Proprietatea cheie este rezistența la compresiune la temperatura de proiectare - ceea ce rezistă la temperatura camerei se poate înmuia la 200°C.

Blocul de izolație este complet încapsulat. Un inel de reținere metalic sau un perete lateral de pantof sudat înconjoară blocul pe toate părțile, împiedicându-l să iasă sub mișcarea laterală a țevii sau vibrații. Blocul se așează pe o placă de bază de oțel cu o sudură continuă, astfel încât nu există o cale directă de la metal la țeavă pentru ca căldura să ocolească izolația.

Calea barierei de vapori este proiectată să fie neîntreruptă. Pe țevile reci, pătrunderea umidității este inamicul. Ne asigurăm că designul încălțămintei permite barierei de vapori aplicate la locul izolației țevii să se etanșeze continuu pe blocul de izolație al pantofului sau pe mantaua sa metalică, fără goluri care să lase aerul umed să ajungă la suprafața rece.

Flexibilitate de proiectare care se potrivește condițiilor reale ale site-ului

Nu tratăm încălțămintea de țeavă izolată ca fiind articole de la raft, deoarece nu există două specificații de izolație exact la fel. Construim fiecare pantof pentru a se potrivi:

Diametrul conductei și grosimea izolației dvs. (fie că este vorba de 25 mm de sticlă spumă sau 150 mm de vată minerală).

Tipul de sistem de izolație aplicat pe teren — putem predecupa izolația secundară pentru a se potrivi în jurul corpului pantofului și a oferi un profil de placare care simplifică finisarea șantierului.

Condițiile de mișcare a conductei. Dacă țeava alunecă, putem integra o placă de alunecare PTFE sau impregnată cu grafit pe baza pantofului, cu suprafața cu frecare redusă lipită de o foaie portantă din oțel inoxidabil care protejează blocul izolator de forțele tăietoare.

Cerințe speciale, cum ar fi izolație rezistentă la foc, acoperiri anti-abraziune pe părțile metalice sau orificii de drenaj pentru a preveni acumularea apei în instalațiile exterioare.

Ce primești cu fiecare expediere

O comandă de încălțăminte pentru țevi izolate Tianshun include toată documentația pe care inspectorul dvs. va cere:

Certificate EN 10204 de tip 3.1 pentru componentele din oțel.

Fișe tehnice ale materialelor izolatoare cu valori de rezistență la compresiune și conductivitate termică la temperatura de proiectare.

Rapoarte de inspecție dimensională care confirmă grosimea blocului, înălțimea pantofului și dimensiunile plăcii de bază.

Încărcați certificate de testare dacă este cerut de specificația proiectului.

Aplicații

Conducte de apă răcită și saramură în instalațiile de răcire urbană și centrele de date

Linii de abur și condens în instalații industriale și centrale electrice

Conducte de GNL și lichid criogenic unde punctele reci trebuie evitate în mod absolut

Instalatii frigorifice si depozitare la rece

Orice țeavă izolată care rulează pe un suport de țevi, unde eficiența energetică și costurile de întreținere pe termen lung contează

De ce Tianshun?

Suntem un producător de asistență specializată, nu un furnizor general de fitinguri pentru țevi. Când ne trimiteți lista de conducte și specificațiile de izolație, echipa noastră de ingineri va verifica sarcina fiecărui pantof, va confirma compatibilitatea materialului de izolație și va semnala orice locații în care dimensiunile standard de încălțăminte nu se potrivesc structurii disponibile. Acest nivel de control prinde probleme pe planșa de desen, nu în timpul instalării. Peste 70% din afacerea noastră se repetă – un rezultat direct al furnizării de pantofi care funcționează exact așa cum se așteaptă de la primul hidrotest până la sfârșitul duratei de viață.

FAQ

Î: Puteți potrivi exact tipul și grosimea mea de izolație?

A: Da. Calculăm încălțămintea și blocul portant la diametrul conductei, materialul de izolație și grosimea specificată fără niciun compromis.

Î: Furnizați blocul de izolație sau îl instalez la fața locului?

R: Furnizăm pantoful cu blocul de izolație portant deja lipit și încapsulat în interior. Izolația secundară și placarea din jur sunt de obicei aplicate la fața locului, dar putem prefabrica și kituri de izolație.

Î: Cum împiedicați căldura să circule prin corpul metalic al pantofului?

R: Blocul de izolație creează o rupere termică între țeavă și baza metalică. Peretele lateral al pantofului nu contactează direct țeava, astfel încât nu există o cale metalică continuă pentru ca căldura să ocolească izolația.

Î: Ce se întâmplă dacă țeava mea se mișcă axial din cauza expansiunii termice?

R: Putem adăuga o placă de alunecare din PTFE sau grafit la baza pantofului, permițând țevii să se miște în timp ce blocul de izolație este stabil.

Î: Cu ce ​​standarde respectă acești pantofi?

R: Fabricarea oțelului urmează MSS SP-58 și MSS SP-69. Materialele de izolare sunt furnizate conform standardelor ASTM sau EN specifice proiectului și putem îndeplini cerințele de marcare CE conform PED, acolo unde este cazul.

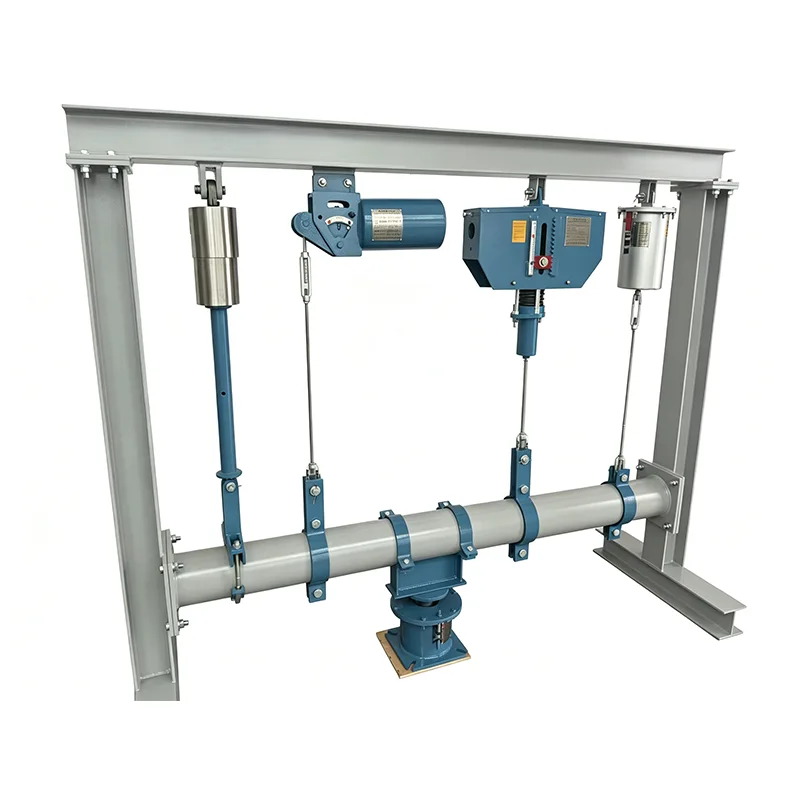

Înainte ca orice produs să părăsească unitatea noastră, acesta finalizează un program complet de testare internă

Un program complet de testare intern este finalizat de fiecare produs înainte de expediere. Inspecția dimensională și vizuală, PMI (Positive Material Identification), testarea durității, testarea nedistructivă MT/PT, atunci când este cazul, testarea sarcinii arcului cu curbe de sarcină-deplasare și măsurarea grosimii stratului de acoperire fac parte din acest program. Rapoartele de testare din fabrică (FTR) și Rapoartele de testare a materialelor (MTR) sunt furnizate.

Vă rugăm să rețineți: testarea internă nu echivalează cu testarea terță parte acreditată de ILAC

În cazul în care este nevoie de teste de laborator sau de teste de către terți, acestea sunt oferite ca un serviciu opțional separat.

Servicii de inspecție opționale de la terți cotate separat

1. Testarea materialelor

Serviciile disponibile în această categorie includ analiza compoziției chimice, testarea la tracțiune, testarea la impact Charpy la temperatură joasă și testarea durității.

2. Sudați NDT

Metodele oferite sunt testarea particulelor magnetice (MT), testarea cu lichid penetrant (PT), testarea cu ultrasunete (UT) și testarea radiografică (RT).

3. Testarea performanței la sarcină cu arc

Curbele sarcină-deplasare fac parte din această testare.

4. Inspecție de protecție împotriva coroziunii galvanizare la cald / acoperire epoxidică

5. Testare asistată, supraveghere în fabrică și inspecție înainte de expediere (PSI)

De ce ieșim în evidență

Sistemul internațional de susținere a conductelor LISEGA este punctul nostru de referință

Precizia sarcinii, standardele de testare și sistemele noastre de documentare sunt măsurate în raport cu sistemul internațional de suport pentru țevi LISEGA.

Dincolo de modelul standard de furnizori interni

În timp ce un producător intern standard furnizează numai produsul, includem o curbă sarcină-deplasare cu fiecare unitate de arc. În plus, asistăm la testarea SGS terță parte și la inspecții asistate și sprijinim revizuirea documentelor inginerului PE/CPE pentru proiectele de peste mări.
