Conductele sunt liniile de salvare ale industriei moderne, care transportă petrol, gaze, produse chimice și apă pe distanțe mari. Cu toate acestea, ele sunt vulnerabile la o serie de forțe externe, inclusiv evenimente seismice, încărcături de vânt, lovituri de aripă și valuri de presiune. Aceste sarcini dinamice și seismice pot cauza defecțiuni catastrofale a conductei dacă nu sunt gestionate corespunzător.Amortizoare hidraulicesunt dispozitivele critice de siguranță care protejează conductele de aceste forțe. Un amortizor hidraulic, cunoscut și sub numele de amortizator de șoc sau amortizor seismic, este un dispozitiv mecanic care permite mișcarea termică lentă și controlată a conductei în timp ce se blochează rigid sub sarcini dinamice rapide, prevenind astfel deplasarea și stresul excesiv. La Yangzhou Tianshun Pipeline Technology Co., Ltd., fabrica noastră proiectează amortizoare hidraulice de înaltă performanță de peste 25 de ani și am văzut rolul lor esențial în protejarea infrastructurii critice la nivel mondial.
Mecanismul de protecție al unui amortizor hidraulic se bazează pe un principiu simplu, dar extrem de eficient: blocarea sensibilă la viteză. În condiții normale de funcționare, amortizorul permite conductei să se extindă și să se contracte termic într-un ritm lent, găzduind creșterea termică fără constrângeri. Cu toate acestea, atunci când are loc un eveniment seismic sau o sarcină dinamică bruscă, amortizorul simte creșterea rapidă a vitezei și se blochează instantaneu, acționând ca o bară rigidă care reține conducta și previne mișcarea excesivă. Acest răspuns rapid este obținut printr-un sistem hidraulic proiectat cu precizie, care include un piston, un cilindru umplut cu un fluid siliconic specializat și un mecanism de supapă sofisticat. Snubberele noastre hidraulice sunt proiectate să răspundă în milisecunde, asigurând că conductele sunt protejate împotriva celor mai severe evenimente seismice și dinamice. În acest ghid cuprinzător, vom aprofunda în inginerie, hidraulice și materiale care fac ca amortizoarele hidraulice să fie indispensabile pentru siguranța conductelor și vom oferi specificații tehnice detaliate și îndrumări de aplicare din experiența vastă a fabricii noastre.
În esență, un amortizor hidraulic este un dispozitiv de absorbție a energiei sensibil la viteză, care oferă atât libertate de mișcare pentru expansiune termică, cât și reținere rigidă sub sarcini dinamice. Dispozitivul constă dintr-un cilindru umplut cu un fluid siliconic de înaltă vâscozitate, un piston cu orificii de trecere special concepute și un ansamblu supapă de reținere cu arc. În cazul mișcărilor termice lente normale, pistonul se deplasează prin fluid cu o viteză mică, permițând fluidului să curgă prin orificiu și supapa de reținere cu o rezistență minimă. Această mișcare liberă, de obicei mai mică de 100 mm/sec, acceptă dilatarea termică fără a impune sarcini semnificative asupra conductei. Cu toate acestea, atunci când un eveniment dinamic, cum ar fi un cutremur sau un ciocan de berbec, generează o mișcare de mare viteză, fluxul de fluid prin orificiu devine foarte limitat din cauza căderii de presiune pe piston. Supapa de reținere se închide, forțând fluidul printr-un bypass controlat, creând un efect de amortizare care rezistă mișcării rapide. Acțiunea de blocare este progresivă, ceea ce înseamnă că amortizorul oferă o rezistență crescândă pe măsură ce viteza crește, devenind efectiv un opritor rigid pentru evenimente cu viteză foarte mare.
Principiile operaționale cheie ale noastreAmortizoare hidraulice:
Un exemplu practic de la o fabrică petrochimică din Orientul Mijlociu ilustrează principiul de lucru în acțiune. Instalația avea o conductă de abur de diametru mare care a cunoscut o dilatare termică semnificativă în timpul funcționării normale, cu mișcări de până la 150 mm. Cu toate acestea, regiunea este, de asemenea, predispusă la activități seismice minore. Suporturile standard pentru conducte au permis mișcarea termică, dar nu au putut reține conducta în timpul unui cutremur. Prin instalarea amortizoarelor noastre hidraulice în locații strategice, instalația a obținut mișcare termică liberă în condiții normale, în timp ce amortizoarele s-au blocat în timpul evenimentelor seismice, limitând deplasarea conductei la niveluri sigure. Managerul uzinei a raportat că snubberele au funcționat impecabil în timpul unui cutremur cu magnitudinea 5,2, prevenind orice deteriorare a sistemului de conducte.
Fabrica noastră laYangzhou Tianshun Pipeline Technology Co., Ltd.produce amortizoare hidraulice cu o gamă de sensibilități de blocare și capacități de cursă pentru a se potrivi diferitelor dimensiuni de conducte și condiții de operare. Folosim oțel inoxidabil de înaltă calitate pentru piesele umede, iar fluidul nostru de silicon este inert din punct de vedere chimic și stabil pe o gamă largă de temperaturi. Fiecare amortizor este testat pe o platformă de testare dinamică pentru a verifica caracteristicile sale de blocare și amortizare. Acest angajament față de inginerie de precizie asigură că amortizoarele noastre hidraulice oferă o protecție fiabilă pentru conducte în cele mai solicitante medii.
Evenimentele seismice și sarcinile dinamice generează forțe complexe care acționează asupra conductelor în mai multe direcții.Amortizoare hidrauliceabordează aceste forțe oferind o combinație de reținere rigidă și disipare a energiei. Când o undă seismică străbate pământul, face ca conducta să se miște cu solul, dar deoarece conducta este o structură lungă și continuă, inerția sa o face să rămână în urmă mișcării solului. Această mișcare diferențială poate induce solicitări de încovoiere și sarcini axiale care depășesc limitele de proiectare ale țevii. Un amortizor hidraulic se blochează în timpul evenimentului seismic, cuplând conducta la structura suport și prevenind mișcarea relativă excesivă. În plus, acțiunea de amortizare hidraulică a amortizorului disipează o parte din energia seismică sub formă de căldură, reducând sarcina totală asupra conductei și a suporturilor acesteia.
Mecanisme cheie de atenuare a sarcinii ale amortizoarelor hidraulice:
Un studiu de caz de la o instalație de gaz natural lichefiat (GNL) din Asia de Sud-Est demonstrează eficiența amortizoarelor hidraulice în atenuarea sarcinilor seismice. Instalația era situată într-o zonă seismică activă și avea un sistem de conducte supraterane lung de 2 km. După o evaluare a riscului seismic, inginerii au instalat peste 100 de amortizoare hidraulice în locații critice de sprijin. În timpul unui cutremur cu magnitudinea 6,2, amortizoarele s-au blocat conform proiectării, limitând deplasarea conductei la intervalul de siguranță calculat. Inspecțiile post-eveniment nu au evidențiat nicio deteriorare a sistemului de conducte, iar instalația a putut relua operațiunile în 48 de ore. Managerul instalației a creditat Snubbers hidraulici cu prevenirea a ceea ce ar fi putut fi un eșec catastrofal.
Fabrica noastră produce amortizoare hidraulice într-o varietate de configurații, inclusiv tipuri cu acțiune simplă și cu acțiune dublă, pentru a se potrivi cu diferite direcții și mărimi de încărcare. Oferim, de asemenea, amortizoare cu un indicator vizual de poziție încorporat care permite personalului de întreținere să verifice starea amortizorului dintr-o privire. Echipa noastră de ingineri poate efectua un studiu de dimensionare și plasare a amortizorului, folosind analiza cu elemente finite (FEA) pentru a modela răspunsul conductei la sarcinile seismice și dinamice. Acest lucru asigură că amortizoarele sunt poziționate și dimensionate optim pentru a oferi cea mai eficientă protecție. Cu dispozitivele noastre de amortizare hidraulice, operatorii de conducte pot avea încredere că infrastructura lor este pregătită chiar și pentru cele mai severe evenimente seismice și dinamice.

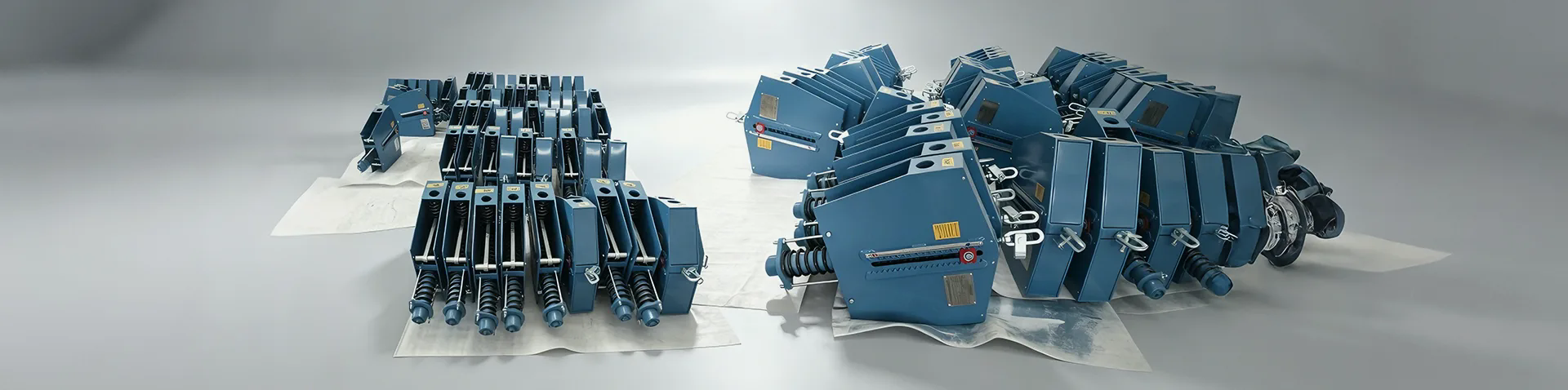

T.S. MACHINARY produce o gamă cuprinzătoare de amortizoare hidraulice pentru diverse aplicații de conducte. Linia noastră de produse include amortizoare cu diferite capacități de încărcare, lungimi de cursă și viteze de blocare pentru a se potrivi cerințelor specifice ale centralelor electrice, rafinăriilor și instalațiilor industriale. Toate produsele noastre Hydraulic Snubber sunt fabricate în conformitate cu ISO 9001 și îndeplinesc cerințele ASME B31.1, DIN EN 13480 și alte standarde internaționale. Tabelul de mai jos rezumă specificațiile tehnice cheie pentru cele mai populare modele de amortizor hidraulic, care sunt utilizate în aplicații critice de protecție a conductelor din întreaga lume. Fabrica noastră poate produce, de asemenea, amortizoare personalizate pentru a îndeplini cerințele specifice ale proiectului, inclusiv lungimi speciale de cursă, capacități de încărcare și acoperiri de protecție a mediului.
| Model | Capacitate de sarcină (kN) | Cursa (mm) | Viteza de blocare (mm/s) | Interval de temperatură | Tipul fluidului | Greutate (kg) | Tip de montare |
| TS-10 | 10 | 50 | 80 | -20°C până la +80°C | Ulei de silicon | 8 | Flanșă / suport |
| TS-20 | 20 | 100 | 100 | -20°C până la +80°C | Ulei de silicon | 15 | Flanșă / suport |
| TS-40 | 40 | 150 | 100 | -20°C până la +80°C | Ulei de silicon | 28 | Flanșă / suport |
| TS-60 | 60 | 200 | 120 | -20°C până la +80°C | Ulei de silicon | 45 | Flanșă / suport |
| TS-100 | 100 | 250 | 120 | -20°C până la +80°C | Ulei de silicon | 72 | Flanșă / suport |
| TS-150 | 150 | 300 | 150 | -20°C până la +80°C | Ulei de silicon | 110 | Flanșă / suport |
| TS-200 | 200 | 350 | 150 | -20°C până la +80°C | Ulei de silicon | 155 | Flanșă / suport |
Pe lângă modelele standard, fabrica noastră oferă mai multe caracteristici opționale pentru a îmbunătăți performanța și adecvarea amortizoarelor hidraulice pentru medii specifice. Acestea includ: o versiune la temperatură scăzută cu un fluid siliconic specializat care rămâne fluid până la -40°C; o versiune de temperatură înaltă pentru funcționare continuă la 120°C; și o versiune acoperită cu epoxi pentru medii corozive, cum ar fi platformele offshore și fabricile chimice. De asemenea, oferim lungimi de cursă personalizate pentru a se potrivi cerințelor specifice de mișcare termică a conductei.
Procesul nostru de control al calității include un test de performanță 100% dinamic pe fiecare amortizor hidraulic, verificând dacă viteza de blocare, capacitatea de încărcare și caracteristicile de amortizare îndeplinesc valorile specificate. De asemenea, efectuăm un test de presiune pe sistemul hidraulic pentru a ne asigura că nu există scurgeri sub presiunea de funcționare. Fiecare amortizor este marcat cu un număr de serie unic, permițând trasabilitatea completă de la fabricație până la instalarea pe teren. Fabrica noastră laYangzhou Tianshun Pipeline Technology Co., Ltd.menține un inventar cuprinzător de amortizoare și componente standard, permițând livrarea rapidă în orice locație. Oferim, de asemenea, un serviciu de selecție a amortizoarelor, în care echipa noastră de ingineri vă ajută să alegeți modelul și dimensiunea optime pentru nevoile dvs. specifice de protecție a conductelor.
Amortizoare hidraulicesunt dispozitive de precizie care necesită o instalare atentă și o întreținere regulată pentru a se asigura că funcționează conform intenției. Instalarea necorespunzătoare poate face ca amortizorul să nu se poată bloca sub sarcini dinamice sau se poate bloca atunci când nu ar trebui (de exemplu, în timpul mișcării termice lente). Fabrica noastră laYangzhou Tianshun Pipeline Technology Co., Ltd.oferă ghiduri detaliate de instalare și recomandări de întreținere pentru a ajuta clienții să maximizeze fiabilitatea și durata de viață a amortizoarelor lor hidraulice. Respectarea acestor linii directoare asigură că amortizoarele vor oferi protecția critică necesară în timpul evenimentelor seismice și dinamice.
Practici cheie de instalare și întreținere pentru amortizoarele hidraulice:
Un studiu de caz de la o centrală nucleară din Statele Unite ilustrează importanța întreținerii regulate a amortizoarelor. În timpul unei inspecții de rutină, personalul de întreținere a descoperit că mai multe amortizoare hidraulice au dezvoltat scurgeri de etanșare, ceea ce a făcut ca fluidul siliconic să se scurgă încet. Dacă nu ar fi fost tratate, amortizoarele ar fi avut o capacitate de amortizare redusă și s-ar putea să nu se fi blocat corespunzător în timpul unui cutremur. Instalația a urmat procedura de întreținere recomandată de noi, înlocuind garniturile și reîncărcând amortizoarele cu lichid proaspăt. Un test dinamic ulterior a confirmat că amortizoarele erau pe deplin operaționale. Managerul de siguranță al uzinei a remarcat că programul de întreținere proactivă a prevenit o potențială problemă de siguranță, iar amortizoarele au fost complet funcționale în timpul următorului eveniment seismic.
Fabrica noastră oferă un manual cuprinzător de întreținere a amortizoarelor care acoperă procedurile de inspecție, testare și înlocuire a etanșării. De asemenea, oferim un program de instruire pentru personalul de întreținere, care acoperă utilizarea corectă a echipamentelor de testare și interpretarea rezultatelor testelor. Pentru clienții care preferă o soluție la cheie, oferim un contract de service snubber care include inspecție periodică, testare funcțională și înlocuire a etanșării. Acest serviciu asigură că amortizoarele dumneavoastră hidraulice rămân în stare optimă, gata să vă protejeze conductele atunci când este necesar. Investind în instalarea și întreținerea corespunzătoare, operatorii de conducte se pot asigura că amortizoarele lor hidraulice oferă cel mai înalt nivel de protecție pe întreaga durată de viață a sistemului de conducte.
Întrebarea 1: Care este diferența dintre un amortizor hidraulic și un loncher mecanic?
Răspuns: O bară mecanică asigură o legătură rigidă care nu permite nicio mișcare termică, ceea ce poate impune solicitări termice mari conductei. Un amortizor hidraulic, pe de altă parte, permite mișcarea termică lentă în timp ce se blochează sub sarcini dinamice rapide. Aceasta înseamnă că în timpul funcționării normale, amortizorul acceptă dilatarea termică, reducând stresul. Sub sarcini seismice sau dinamice, se blochează și acționează ca o lonjerie rigidă. Această funcție dublă face amortizoarele hidraulice mai potrivite pentru conductele care suferă o mișcare termică semnificativă, deoarece împiedică acumularea de stres termic.
Întrebarea 2: Poate fi reparat un amortizor hidraulic sau trebuie înlocuit atunci când se defectează?
Răspuns: În multe cazuri, amortizoarele hidraulice pot fi reparate prin înlocuirea etanșărilor și reîncărcarea lichidului. Cu toate acestea, dacă pistonul sau cilindrul intern este deteriorat, amortizorul trebuie înlocuit. Fabrica noastră oferă un serviciu de reconstrucție pentru majoritatea modelelor noastre de amortizor hidraulic, unde dezasamblam, inspectăm, înlocuim piesele uzate și reasamblam amortizorul la specificațiile sale originale. Vă recomandăm ca un tehnician calificat să evalueze amortizorul pentru a determina dacă repararea sau înlocuirea este cea mai rentabilă opțiune.
Întrebarea 3: Cum se determină viteza de blocare a unui amortizor hidraulic?
Răspuns: Viteza de blocare este determinată de designul supapei interne și a orificiului amortizorului și este setată în timpul producției. Acesta este de obicei selectat pe baza ratei de mișcare termică așteptată a conductei și a criteriilor de proiectare seismică. Pentru majoritatea aplicațiilor, se utilizează o viteză de blocare între 80 și 150 mm/sec. Fabrica noastră poate ajusta viteza de blocare pentru a îndeplini cerințele specifice ale proiectului. Oferim, de asemenea, amortizoare cu o funcție de viteză de blocare reglabilă, permițând reglajul câmpului să se potrivească cu profilul de mișcare specific al conductei.
Întrebarea 4: Sunt amortizoarele hidraulice potrivite atât pentru instalații interioare cât și exterioare?
Răspuns: Da, amortizoarele hidraulice sunt potrivite atât pentru instalații interioare cât și exterioare. Cu toate acestea, pentru instalațiile exterioare, în special în medii corozive sau zone cu umiditate ridicată, recomandăm amortizoarele noastre cu un strat rezistent la coroziune (epoxidic sau galvanizat). Pentru climatele extrem de reci, oferim o versiune cu temperatură scăzută cu un fluid specializat care rămâne fluid până la -40°C. Fabrica noastră poate oferi îndrumări detaliate cu privire la cele mai potrivite materiale și opțiuni de acoperire pentru mediul dumneavoastră de instalare specific.
Întrebarea 5: Ce certificări deține Yangzhou Tianshun Pipeline Technology Co., Ltd. pentru amortizoarele sale hidraulice?
Răspuns: Snubberele noastre hidraulice sunt fabricate în conformitate cu certificările ISO 9001:2015 (Managementul calității) și ISO 14001:2015 (Managementul de mediu). De asemenea, respectăm standardele ASME B31.1, DIN EN 13480 și GB/T 17116.3 pentru suporturile pentru conducte. Produsele noastre sunt testate și certificate de către organizații terțe, inclusiv SGS și TÜV, și oferim un set complet de rapoarte de testare și certificate la fiecare comandă. Fabrica noastră este auditată în mod regulat pentru a ne asigura că procesele noastre de producție și sistemele de control al calității îndeplinesc cele mai înalte standarde internaționale.
Amortizoarele hidraulice sunt dispozitive esențiale care oferă protecție critică pentru conducte împotriva sarcinilor seismice și dinamice. Permițând mișcarea termică liberă în condiții normale și blocarea în cazul evenimentelor dinamice rapide, ele previn deplasarea excesivă, reduc stresul și disipă energia, asigurând integritatea și siguranța sistemului de conducte. La Yangzhou Tianshun Pipeline Technology Co., Ltd., fabrica noastră a proiectat amortizoare hidraulice de înaltă performanță de zeci de ani, oferind o gamă largă de modele cu diferite capacități de încărcare, curse și viteze de blocare pentru a se potrivi cu diverse aplicații. Angajamentul nostru față de calitate, inginerie de precizie și asistență pentru clienți asigură că snubberele noastre oferă protecție fiabilă pentru cele mai critice proiecte de infrastructură din întreaga lume.
Doriți să vă protejați sistemul de conducte împotriva sarcinilor seismice și dinamice?Contactați astăzi Yangzhou Tianshun Pipeline Technology Co., Ltd.pentru o consultare cuprinzătoare pentru snubber. Echipa noastră de ingineri va analiza designul conductei dvs., condițiile de operare și profilul de risc seismic pentru a recomanda modelul, dimensiunea și amplasarea optime de amortizor hidraulic. Oferim studii de fezabilitate gratuite, prețuri competitive și livrare rapidă, cu o gamă completă de asistență pentru instalare și întreținere.Solicitați acum consultația gratuită pentru amortizorul hidraulic de la Yangzhou Tianshun Pipeline Technology Co., Ltd. și asigurați-vă că conducta dumneavoastră este protejată împotriva neașteptăților.
-
