Rezumatul articolului:Un sistem de sprijin fiabil este esențial pentru conductele industriale expuse la dilatare termică, contracție, vibrații și sarcini de operare în schimbare. OSuport cu arc variabil pentru conductăasigură o mișcare verticală controlată în timp ce susține continuu conducta. Cu experiență profesională în producție,Tianshunfurnizează soluții standardizate și personalizate de suport pentru arcuri variabile pentru centrale electrice, instalații petrochimice, sisteme de petrol și gaze, uzine chimice, proiecte de tratare a apei și alte aplicații industriale solicitante.
Cuprins
- Ce este un suport de arc variabil pentru conductă?
- De ce este nevoie de suport variabil de arc în conductele industriale?
- Cum funcționează un suport de arc variabil?
- Care sunt specificațiile tehnice cheie?
- Care sunt principalele componente?
- Care sunt principalele avantaje?
- Unde se folosește suportul cu arc variabil?
- Cum ar trebui să selectați suportul cu arc variabil potrivit?
- Cum afectează calitatea producției performanța?
- Cum se compară cu alte suporturi pentru țevi?
- Întrebări frecvente

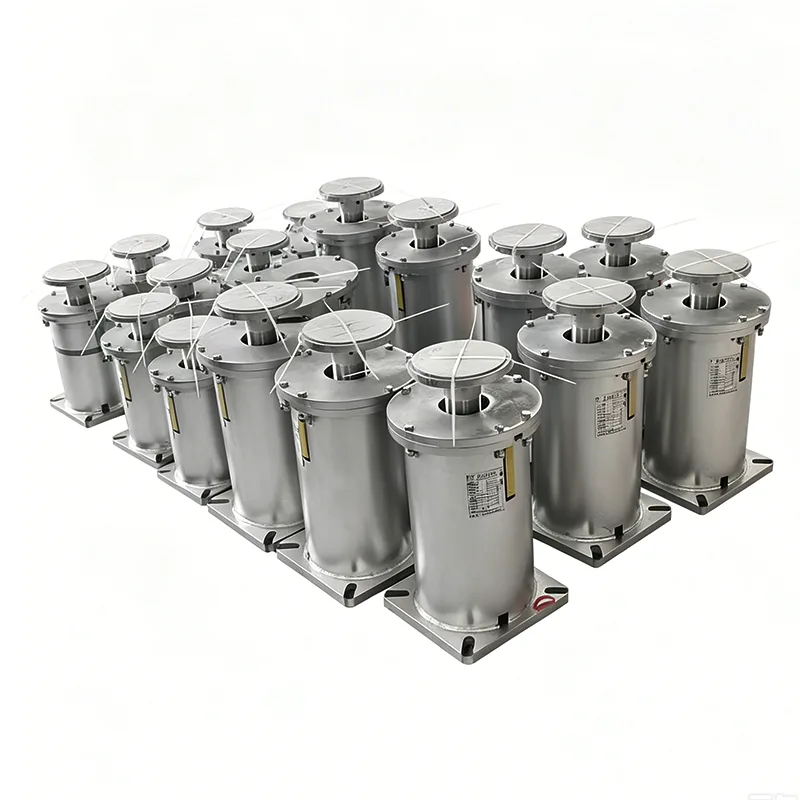

Ce este un suport de arc variabil pentru conductă?
A Suport cu arc variabil pentru conductăeste un suport mecanic elastic conceput pentru a suporta sarcinile conductei, permițând în același timp mișcarea verticală controlată. Spre deosebire de un suport rigid, care restricționează mișcarea, un suport de arc variabil folosește caracteristicile de deviere ale unui arc pentru a se adapta la modificările poziției conductei.
Conductele industriale se pot mișca semnificativ atunci când temperaturile de funcționare se modifică. Conductele de abur, sistemele de alimentare cu apă, conductele de proces, conductele de condens și alte sisteme de temperatură înaltă se pot extinde în timpul funcționării și se pot contracta după oprire. Dacă această mișcare nu este gestionată corespunzător, forțele excesive pot fi transferate la conducte, supape, flanșe, duze ale echipamentelor și conexiuni structurale.
Un suport de arc selectat corespunzător ajută la distribuirea acestor forțe, menținând în același timp o sarcină de susținere previzibilă. Gama de produse Tianshun include configurații standard și personalizate concepute pentru diferite capacități de încărcare, cerințe de călătorie, condiții de instalare și medii industriale.
De ce este nevoie de suport variabil de arc în conductele industriale?
Suportul conductei nu este doar o chestiune de a menține o conductă pe loc. Un sistem de sprijin proiectat corespunzător trebuie să se adapteze la greutate, mișcarea termică, vibrațiile și condițiile de funcționare fără a crea stres secundar excesiv.
Suporturile de arc variabile sunt deosebit de utile atunci când o conductă necesită compensare a deplasării verticale, dar nu necesită variația extrem de scăzută a sarcinii asociate cu un suport constant de arc.
- Compensarea dilatarii termice:Permite mișcarea verticală controlată pe măsură ce temperatura conductei se modifică.
- Distribuția sarcinii:Oferă suport continuu pentru conducte și componente asociate.
- Reducerea stresului:Ajută la reducerea forțelor excesive transferate echipamentelor conectate.
- Gestionarea vibrațiilor:Oferă un mecanism elastic de susținere pentru operarea sistemelor de conducte.
- Protecția echipamentului:Ajută la reducerea riscului de încărcare excesivă la punctele sensibile de conectare.
- Flexibilitate de instalare:Pot fi selectate diferite configurații în funcție de cerințele proiectului.
Pentru proiectele de inginerie, suportul trebuie întotdeauna selectat în funcție de greutatea reală a conductei, mișcarea, temperatura de funcționare, poziția de instalare și condițiile structurale, mai degrabă decât pur și simplu alegerea unui suport pe baza diametrului conductei.
Cum funcționează un suport de arc variabil?
Principiul de funcționare al unui suport de arc variabil se bazează pe relația dintre deformarea arcului și sarcina aplicată. În termeni practici, arcul generează o forță de susținere care se modifică pe măsură ce conducta se mișcă pe verticală.
Când conducta se mișcă în jos, arcul este comprimat în continuare și forța de susținere crește. Când conducta se mișcă în sus, compresia arcului scade și forța de susținere scade în mod corespunzător. Această schimbare controlată permite suportului să urmărească mișcarea conductei în timp ce continuă să transporte sarcina.
Diferența dintre sarcina rece și sarcina caldă este, prin urmare, o considerație importantă în timpul proiectării inginerești. Suportul trebuie să fie corect calibrat, astfel încât starea sa de funcționare să rămână în limitele de variație de sarcină și de deplasare permise.
Pentru aplicațiile în care deplasarea verticală este moderată și un anumit grad de variație a sarcinii este acceptabil, un suport de arc variabil poate oferi un echilibru eficient între performanță, simplitate structurală, confort de instalare și cost.
Care sunt specificațiile tehnice cheie?
Diferite proiecte de conducte necesită capacități diferite de arc și intervale de mișcare diferite. Conform informațiilor despre produs furnizate de Tianshun, configurațiile variabile ale suportului arcului pot acoperi o gamă largă de condiții de operare industrială.
| Caietul de sarcini | Interval tipic / Opțiune | Semnificația inginerească |
|---|---|---|
| Tip suport | Tipul A, B, C, D, E, F, G | Oferă flexibilitate de configurare pentru diferite condiții de instalare |
| Dimensiunea primăverii | Nu. 0–Nu. 22 | Permite selecția în funcție de capacitatea de încărcare necesară |
| Gama de călătorie | 30, 60, 90, 120, 180 mm | Se potrivește cu diferite mișcări verticale ale conductei |
| Sarcina de operare | 0,2–400 kN | Suportă conducte cu sarcini de operare diferite |
| Direcția de mișcare | În sus / în jos | Acomodează deplasarea termică verticală |
| Variabilitatea încărcării | ≤25% standard | Controlează variația forței de susținere în timpul mișcării |
| Materialul carcasei | Oțel carbon Q235/Q355 | Oferă rezistență structurală și durabilitate |
| Tratarea suprafeței | Galvanizat la cald / Vopsit | Ajută la adaptarea suportului la diferite condiții de mediu |
Aceste valori ar trebui tratate mai degrabă ca referințe de selecție a produsului decât ca limite universale de proiectare. Specificațiile finale trebuie confirmate în conformitate cu condițiile de inginerie reale și documentația tehnică a producătorului.
Care sunt principalele componente?
Un suport de arc variabil este compus din mai multe componente coordonate. Fiecare parte contribuie la capacitatea portantă, stabilitatea instalării, vizibilitatea operațională sau protecția mediului.
- Arc elicoidal:Componenta elastică primară, fabricată din oțel pentru arc și prelucrată pentru a obține o performanță mecanică stabilă.
- Plăci de legătură superioare și inferioare:Conectați suportul la structura conductei și la structura de susținere.
- Indicator de sarcină:Ajută la identificarea sarcinii arcului și a condițiilor de deplasare în timpul instalării și funcționării.
- Mecanism de blocare:Securizează ansamblul arcului în timpul transportului, instalării și punerii în funcțiune.
- Carcasa de protectie:Ajută la protejarea izvorului de praf, umiditate, apă de ploaie și expunerea la mediu coroziv.
Combinația acestor componente face ca sistemul să fie potrivit pentru servicii industriale pe termen lung, unde performanța stabilă a suportului este importantă.
Care sunt principalele avantaje?
Alegerea corectă a suportului arcului poate contribui semnificativ la fiabilitatea unui sistem de conducte. În comparație cu suporturile rigide convenționale, designul cu arc variabil oferă o capacitate suplimentară de mișcare, rămânând în același timp relativ simplu de instalat și întreținut.
Variația controlată a sarcinii
Un suport de arc variabil proiectat corespunzător limitează schimbarea forței de susținere pe măsură ce conducta se mișcă. Informațiile standard despre produs Tianshun specifică o variabilitate a sarcinii de până la 25%.
Opțiuni multiple de încărcare și călătorie
Diferitele dimensiuni ale arcurilor și intervalele de cursă facilitează potrivirea suportului la cerințele specifice de mișcare și încărcare a conductei.
Calibrare pre-încărcare
Suporturile cu arc pot fi pre-ajustate în funcție de cerințele specificate ale proiectului, simplificând instalarea și punerea în funcțiune la locul de muncă.
Construcție adaptabilă
Pot fi selectate diferite configurații și materiale pentru diferite medii de instalare, limitări de spațiu și condiții de service.
Confortul de întreținere
Construcția modulară poate simplifica înlocuirea și întreținerea componentelor atunci când este necesară întreținerea în timpul ciclului de viață al echipamentului.
Unde se folosește suportul cu arc variabil?
Tehnologia este potrivită pentru sistemele de conducte industriale în care mișcarea verticală are loc din cauza variațiilor de temperatură, a condițiilor de funcționare sau a vibrațiilor echipamentului.
- Conducte de abur al centralei termice
- Conducte de apă de alimentare și condens
- Conducte de proces petrochimic
- Schimbător de căldură conectarea conductelor
- Statii de compresoare de petrol si gaze
- Camerele supapelor conductei de gaz natural
- Rețele de termoficare
- Instalatii de tratare a apei si a apelor uzate
- Conducte pentru nave și platforme offshore
- Sisteme de procesare chimică și farmaceutică
În instalațiile de producere a energiei și petrochimice, de exemplu, conductele pot suferi cicluri repetate de încălzire și răcire. Un suport de arc variabil selectat corect poate adapta deplasarea verticală rezultată, ajutând în același timp la menținerea distribuției preconizate a tensiunii în întregul sistem de conducte.
Cum ar trebui să selectați suportul cu arc variabil potrivit?
Selectarea corectă este unul dintre cei mai importanți pași în ingineria suportului arcului. Suportul trebuie selectat în funcție de condițiile reale de funcționare, mai degrabă decât în funcție de dimensiunea nominală a conductei.
- Determinați sarcina de funcționare:Calculați greutatea conductei, izolația, supapele, fitingurile, greutatea fluidului și alte componente suportate.
- Identificați mișcarea verticală:Stabiliți deplasarea așteptată în sus sau în jos între condițiile de frig și cele de funcționare.
- Verificați variația sarcinii:Determinați dacă variația de sarcină admisă este potrivită pentru echipamentul conectat și proiectarea tensiunii în conducte.
- Evaluați spațiul de instalare:Selectați o configurație adecvată pe baza spațiului disponibil structural și de întreținere.
- Luați în considerare condițiile de mediu:Selectați carcasa și tratamentul de suprafață adecvat pentru umiditate, coroziune, temperatură și expunere la exterior.
- Confirmați direcția de instalare:Verificați dacă suportul trebuie să se adapteze la mișcarea în sus sau în jos.
- Examinați standardele de inginerie:Asigurați-vă că suportul selectat este compatibil cu specificațiile aplicabile ale proiectului și cu cerințele de proiectare a conductelor.
Pentru proiecte complexe, inginerii pot furniza furnizorului sarcina conductei, temperatura de funcționare, deplasarea așteptată, spațiul de instalare și alți parametri cheie. Producătorul poate recomanda apoi un model și o configurație adecvate.
Cum afectează calitatea producției performanța?
Performanța suportului arcului depinde în mare măsură de consistența arcului, acuratețea dimensională, calibrarea sarcinii, calitatea materialului și asamblarea finală. Prin urmare, calitatea producției este direct legată de fiabilitatea conductei pe termen lung.
Tianshun raportează o abordare completă a controlului calității care acoperă inspecția materiilor prime, producția de arc CNC, testarea performanței arcurilor, inspecția ansamblului finit și inspecția finală înainte de livrare. Facilitățile sale de producție includ mașini CNC de bobinat cu arc, echipamente de testare a arcurilor, spectrometre și instrumente de testare nedistructivă.
Conform informațiilor despre produs, fiecare arc este supus mai multor teste de compresie și sarcină pentru a verifica performanța stabilă înainte de asamblare. Sistemul de management al calității al companiei este certificat ISO 9001:2015, în timp ce produsele sale sunt declarate că respectă standardele internaționale, inclusiv cerințele CE și API.
Aceste măsuri de control al calității sunt deosebit de importante pentru proiectele industriale în care suporturile de arc pot rămâne în funcțiune mulți ani sub cicluri termice repetate.
Cum se compară cu alte suporturi pentru țevi?
| Factorul de comparație | Suport cu arc variabil | Suport pentru țevi rigide | Suport constant de primăvară |
|---|---|---|---|
| Mișcare verticală | Compensează mișcarea moderată | Foarte limitat | Potrivit pentru mișcări mai mari |
| Variație de încărcare | De obicei ≤25% | Se schimbă brusc odată cu deplasarea | De obicei, mult mai jos |
| Complexitatea structurală | Mediu | Scăzut | Ridicat |
| Instalare | Relativ simplu | Simplu | Mai exigent |
| Nivelul costurilor | Mediu | Scăzut | Ridicat |
| Aplicație tipică | Deplasarea termică generală | Mișcare mică sau deloc | Mișcare mare sau sisteme foarte sensibile la sarcină |
Această comparație arată de ce nu există un „cel mai bun” suport universal pentru țevi. Un suport de arc variabil este deosebit de atractiv atunci când conducta are o deplasare verticală moderată și o modificare controlată a sarcinii de susținere este acceptabilă.
Întrebări frecvente
1. Care este funcția principală a unui suport cu arc variabil pentru conductă?
Funcția sa principală este de a susține greutatea unei conducte, permițând în același timp mișcarea verticală controlată cauzată de dilatarea termică, contracția sau schimbarea condițiilor de operare.
2. Care este diferența dintre un suport cu arc variabil și un suport cu arc constant?
Un suport de arc variabil își schimbă forța de susținere pe măsură ce arcul se îndoaie. Un suport de arc constant este proiectat pentru a menține o forță de susținere mult mai consistentă pe toată gama de deplasare specificată. Suporturile cu arc variabile sunt, în general, potrivite atunci când variația moderată a sarcinii este acceptabilă.
3. Ce informații sunt necesare pentru selectarea suportului arcului?
Parametrii importanți includ sarcina de funcționare, sarcina rece, sarcina caldă, deplasarea verticală, direcția de mișcare, temperatura de funcționare, spațiul de instalare, configurația conductei și condițiile de mediu.
4. Ce intervale de călătorie sunt disponibile?
Opțiunile tipice ale produsului includ cursa de 30 mm, 60 mm, 90 mm, 120 mm și 180 mm. Cursa corespunzătoare trebuie selectată în funcție de mișcarea reală calculată a conductei.
5. Pot fi personalizate suporturile variabile de arc?
Da. Soluțiile personalizate pot fi dezvoltate pentru cerințe speciale de încărcare, condiții de deplasare, spații de instalare restrânse, materiale, tratamente de suprafață și alte cerințe specifice proiectului.
6. Cum pot determina dacă am nevoie de un suport cu arc variabil sau constant?
Decizia ar trebui să se bazeze pe mișcarea conductei, variația permisă a sarcinii suport, sensibilitatea echipamentului conectat, analiza tensiunii și specificațiile proiectului. Pentru sistemele de conducte critice, selecția trebuie confirmată prin calcule de inginerie și revizuire tehnică profesională.
Concluzie
Un sistem de sprijin bine proiectat este fundamental pentru funcționarea sigură și fiabilă a conductelor industriale. Prin combinarea suportului elastic al sarcinii cu mișcarea verticală controlată, aSuport cu arc variabil pentru conductăpoate ajuta la gestionarea deplasării termice, la distribuirea sarcinilor de conductă, la reducerea stresului excesiv și la protejarea echipamentelor conectate. Pentru proiectele care necesită soluții standard sau personalizate, Tianshun oferă suporturi variabile de arc cu configurații multiple de încărcare și deplasare, controlul calității producției, asistență la selecția tehnică și asistență post-vânzare. Dacă plănuiți un nou proiect de conductă sau actualizați un sistem de asistență existent,contactaţi-necu cerințele dvs. de sarcină, deplasare, temperatură și instalare pentru a discuta despre o soluție adecvată de suport pentru arc variabil pentru aplicația dvs.
