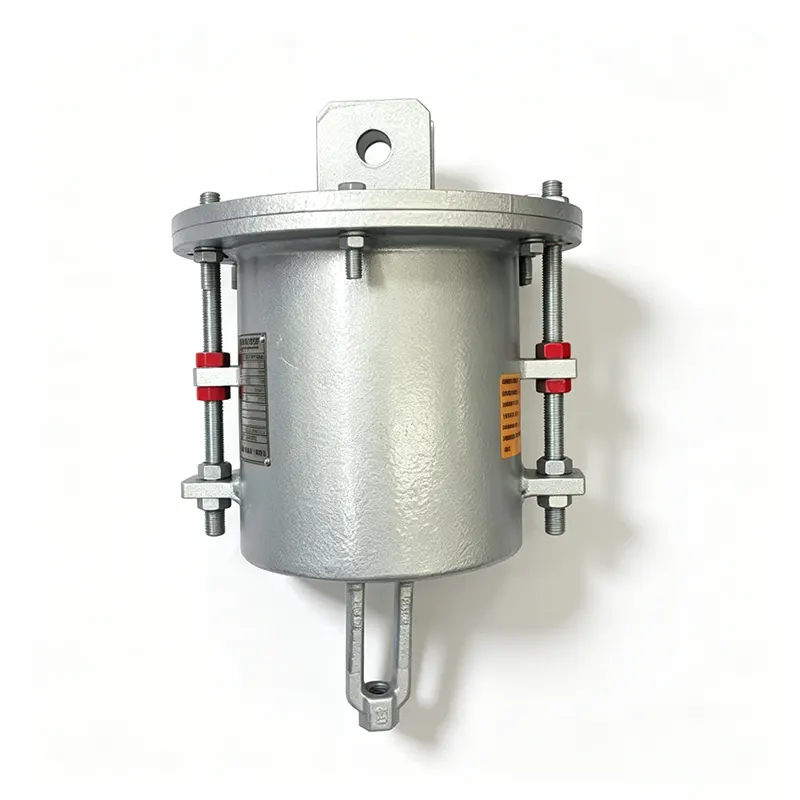

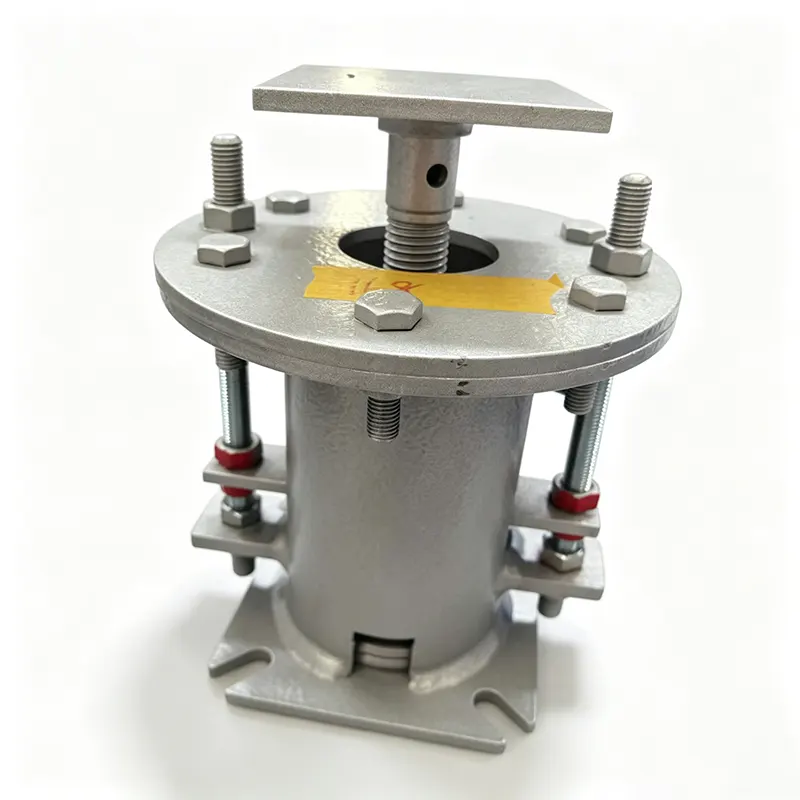

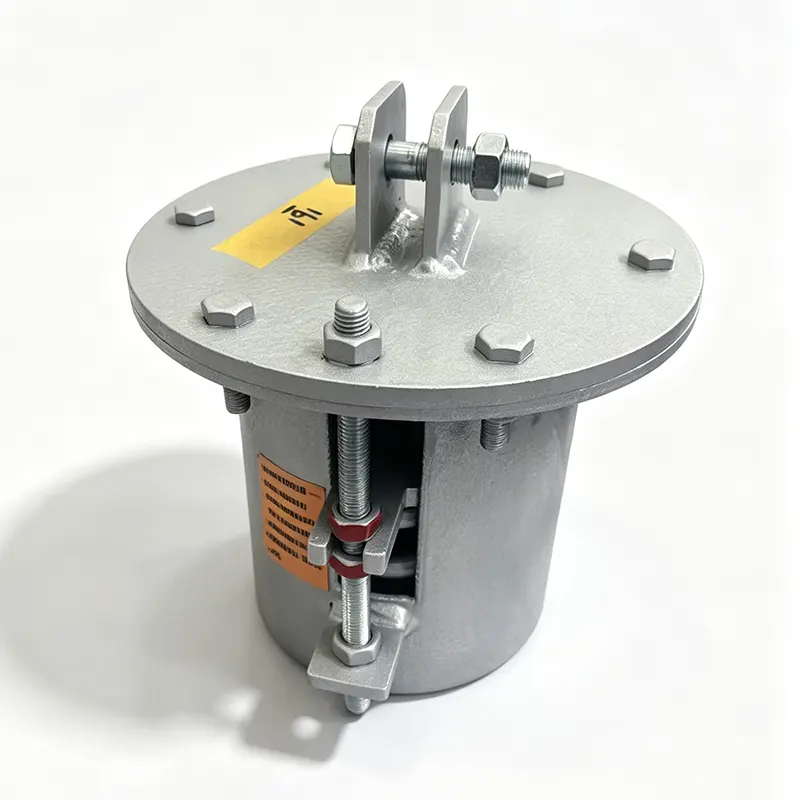

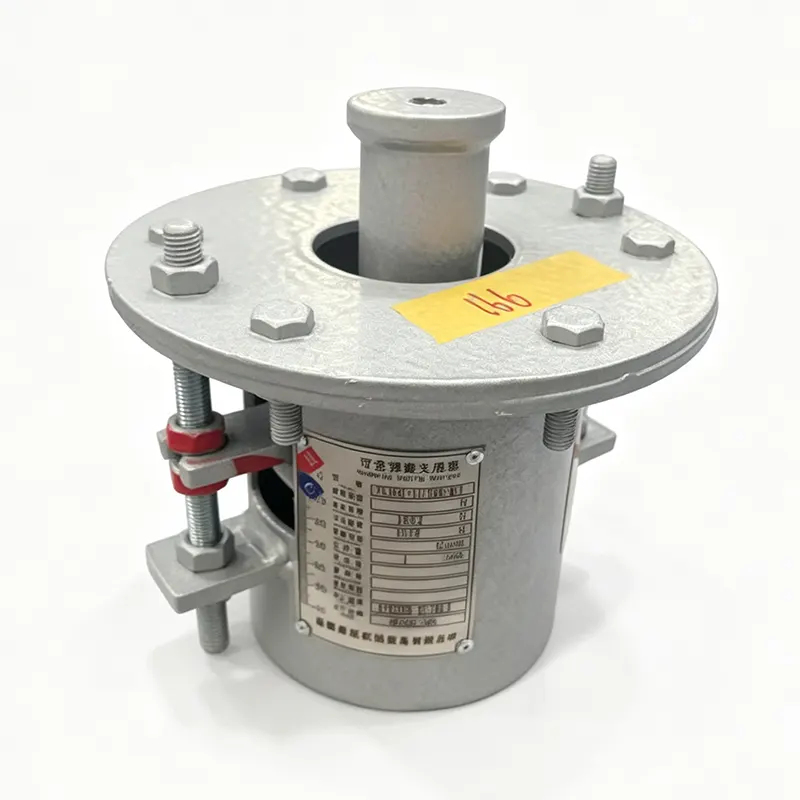

Umeraș cu arc variabil la temperatură înaltă

Yangzhou Tianshun produce umerașe cu arcuri variabile pentru sectoarele energetice, petrochimice și industriale dintr-o fabrică de 35.000 m² din Jiangsu, China. Variantele noastre de înaltă temperatură sunt construite pentru a face față temperaturilor suprafeței țevilor cu mult peste cea ambientală, menținând în același timp performanța previzibilă a sarcinii. Paisprezece ani de experiență dedicată suportului pentru țevi și un sistem de calitate certificat ISO 9001:2015 susțin fiecare unitate pe care o livrăm în peste 45 de țări.

Această figură arată curba de performanță a deplasării sarcinii a unui suport/agățat cu arc variabil, inclusiv parametrii cheie de sarcină și deplasare pentru a verifica precizia de încărcare și fiabilitatea operațională a produsului.

Fiecare unitate este supusă calibrării sarcinii și testării de performanță înainte de expediere. Abaterea sarcinii de setare este controlată cu ±5%, conform standardului internațional ANSI/MSS-SP-58-2018, precum și NB/T47039-2013.

Produsele îndeplinesc cerințele tehnice pentru sistemele de conducte electrice, petrochimice și alte sisteme industriale. Conform MSS-SP-58-2018, variabilitatea maximă admisibilă a sarcinii pentru unitățile cu arc variabil nu trebuie să depășească 25% din sarcina caldă de funcționare pe parcursul întregii curse de lucru.

Unde se potrivește un umeraș cu arc variabil

Nu orice conductă necesită o sarcină constantă. Atunci când deplasarea termică este limitată, un agățat cu arc variabil oferă o soluție fiabilă și atentă la costuri. Pe măsură ce conducta se extinde sau se contractă pe verticală, forța de sprijin se modifică într-un interval cunoscut și controlat. Arcul este dimensionat astfel încât această variație de sarcină să rămână în limitele stabilite de analiza tensiunii țevii, prevenind suprasolicitarea asupra echipamentului conectat, menținând în același timp țeava susținută corespunzător de la rece la cald.

Pentru service la temperaturi înalte, designul trece dincolo de bobinele standard cu arc. Temperaturile ridicate ale țevii pot radia sau conduce căldura în ansamblul suportului, înmoaie oțelul obișnuit cu arc și deplasând sarcina calibrată. Umerașele cu arc variabil la temperatură înaltă abordează acest lucru cu selecția materialului și protecția suprafeței care păstrează rata specificată a arcului și intervalul de încărcare pe întregul anvelopă de funcționare.

Ceea ce face fiabil un design la temperaturi ridicate

Materiale de arc evaluate pentru temperaturi ridicate

Arcurile standard își pierd rezistența și se lasă atunci când temperaturile cresc. Selectăm materiale bobine potrivite expunerii reale. Pentru condiții moderat ridicate până la 150 °C, 50CrVA sau 60Si2Mn păstrează proprietăți mecanice stabile. Când temperaturile ajung la 300 °C sau mai mult, sunt specificate aliaje pe bază de nichel, cum ar fi Inconel X-750. Fiecare căldură de material vine cu certificate complete de moara și înregistrări de trasabilitate, care confirmă că compoziția și tratamentul termic se potrivesc cu gradul cerut.

Variația de încărcare menținută în limitele proiectului

Umerașul cu arc variabil produce o forță diferită în poziția rece, în poziția fierbinte și în fiecare punct intermediar. Inginerii noștri proiectanți lucrează cu variația de sarcină admisibilă din raportul de tensiune pe conductă al clientului și selectează un arc care limitează abaterea, de obicei la 15% sau 25% din sarcina de lucru, deși limite mai stricte pot fi îndeplinite atunci când este necesar. Fiecare unitate este setată și testată pe un banc calibrat pentru a verifica dacă sarcina la pozițiile rece și fierbinte se încadrează în banda specificată.

Protecție la coroziune și la căldură pentru feronerie

Carcasa și componentele structurale sunt finisate standard cu galvanizare la cald sau vopsea epoxidice la temperatură înaltă. Pentru expunerea la căldură deosebit de agresivă sau ciclică, oferim acoperiri suplimentare de barieră termică sau fabricăm carcasa din oțel inoxidabil. Aceste măsuri previn depunerile, rugina și degradarea suprafeței care ar putea interfera cu mișcarea arcului de-a lungul anilor de funcționare.

Ajustare la fața locului fără a scoate umerașul

Un șurub de reglare a sarcinii și un comparator, marcate în pași de 2%, permit echipei de șantier să ajusteze sarcina instalată cu până la ±10% până la ±20%, în funcție de model. Această ajustabilitate în câmp este valoroasă atunci când starea instalată diferă ușor de desenul de proiect sau când traseul țevii se modifică în timpul construcției.

Opriri de călătorie și scară vizibilă

Fiecare umeraș încorporează opritoare superioare și inferioare de cursă pentru a proteja împotriva depășirii. Un cântar de călătorie clar vizibil permite personalului de instalare și întreținere să confirme poziția actuală dintr-o privire. Poziția presetată la rece este blocată cu opritoare de deplasare detașabile, permițând testarea hidrostatică și curățarea chimică să continue fără a devia arcul.

Prezentare tehnică

Călătoriile personalizate, cotele de încărcare și materialele cu temperaturi ridicate sunt gestionate ca parte a aprovizionării noastre obișnuite. Când primim o întrebare, facem conversie între standardele internaționale și confirmăm compatibilitatea tehnică înainte de fabricație.

Controlul calitatii si documentatia

Sistemul nostru de calitate certificat ISO 9001 guvernează fiecare pas, de la inspecția firului de arc până la testarea finală a sarcinii. Fiecare suport cu arc variabil la temperatură înaltă este prestabilit la sarcina la rece specificată de client și se deplasează pe bancul nostru de testare. Înregistrăm încărcăturile în pozițiile rece, intermediare și fierbinte și confirmăm că variația este în limitele toleranței. Aceste înregistrări sunt păstrate pentru pachetul complet de trasabilitate și pot fi furnizate împreună cu expedierea.

Certificatele de material pentru bobine de arc, oțel structural și acoperiri de protecție sunt urmăribile la căldură sau lot. Când proiectele necesită conformitatea cu ASME, EN sau alte coduri internaționale de conducte, oferim pachetele de documentație necesare pentru aprobare.

Acolo unde sunt aplicate umerașe cu arc variabil la temperatură înaltă

Aceste umerașe suportă sisteme de conducte de temperatură medie până la înaltă în care deplasarea verticală este prezentă, dar nu extremă. Instalațiile tipice includ linii auxiliare de abur, conducte de alimentare cu apă a cazanului, linii de intrare și ieșire a economizorului, circuite de ulei fierbinte în rafinării și uzine chimice, distribuție a aburului la presiune medie în instalații industriale și conducte de aer la temperatură înaltă. În fiecare caz, suportul acceptă mișcarea verticală, menținând în același timp solicitarea conductei în limitele de proiectare, fără costul și învelișul unui suport constant de încărcare.

Întrebări frecvente

Cum aleg între un umeraș cu arc variabil și unul constant cu arc?

Decizia se rezumă la variația permisă a sarcinii. Dacă raportul de tensiune pe conductă permite o schimbare a sarcinii între pozițiile rece și fierbinte, un suport cu arc variabil oferă suport fiabil la un cost mai mic. Acolo unde țeava nu poate accepta nicio variație semnificativă, este necesar un suport cu arc constant. Echipa noastră de ingineri vă poate examina datele de încărcare și călătorie și vă poate recomanda tipul potrivit.

Care este temperatura maximă de funcționare pentru un suport cu arc variabil de temperatură înaltă?

Cu oțeluri de arc aliate standard, cum ar fi 50CrVA, suportul poate funcționa în mod fiabil în medii în care bobina arcului în sine atinge aproximativ 150 °C până la 200 °C. Pentru temperaturi de primăvară de până la 350 °C, trecem la aliaje pe bază de nichel, cum ar fi Inconel X-750. Nu trebuie să specificați singur aliajul; împărtășiți temperatura de expunere de primăvară așteptată, iar inginerii noștri vor selecta materialul corect.

Poate Tianshun să construiască umerașe variabile pentru încărcături foarte mari sau foarte mici?

Gama noastră standard acoperă 0,5 kN până la 250 kN. Încărcăturile din afara acestei benzi sunt tratate ca inginerie personalizată. Suporturile pentru liniile de instrumente mici și umerașele de ridicare grele pentru liniile principale de abur au fost produse și testate în unitatea noastră.

Ce opțiuni de acoperire există pentru atmosfere cu temperaturi ridicate sau corozive?

Dincolo de galvanizarea la cald și epoxidul la temperatură înaltă, putem aplica acoperiri pe bază de silicon întărite termic, halar sau putem fabrica carcasa din oțel inoxidabil. Dacă site-ul dvs. este de coastă, offshore sau agresiv din punct de vedere chimic, menționați acest lucru în timpul interogării și vă vom recomanda un sistem de protecție adecvat.

Umerașele cu arc variabil vin cu instrucțiuni de instalare?

Da. Fiecare cuier este livrat cu un scurt ghid de instalare care acoperă ridicarea, îndepărtarea opririi prestabilite și verificarea sarcinii. De asemenea, oferim instrucțiuni detaliate pentru punerea în funcțiune, astfel încât echipa de șantier să poată confirma funcționarea corectă înainte de predare.

Care este un termen de livrare obișnuit pentru un umeraș standard cu arc variabil de temperatură înaltă?

Modelele standard cu materiale de arc stocate în mod obișnuit pot fi fabricate, presetate și testate în decurs de patru până la șase săptămâni. Aliajele personalizate și capacități de încărcare mai mari pot extinde acest lucru și confirmăm programul la momentul cotației.

Lucrul cu Tianshun

Când ne contactați în legătură cu un umeraș cu arc variabil de temperatură înaltă, un manager de cont dedicat cu cunoștințe de inginerie a suportului de țevi se ocupă de întrebarea dvs. Examinăm condițiile dvs. de funcționare, inclusiv temperatura, călătoria, sarcina și codul de proiectare aplicabil și returnăm o recomandare tehnică în termen de 24 de ore. Materialele de arc personalizate, cursele non-standard, fitingurile de capăt specifice și documentația specifică proiectului sunt tratate ca afaceri normale, nu excepții speciale.

După livrare, rămânem disponibili pentru asistență la instalare și îndrumări de întreținere. Peste 70% din afacerea noastră provine din comenzi repetate, pe care le vedem drept cea mai puternică susținere a performanței produselor noastre pe parcursul a mii de cicluri termice.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

Unitate de 35.000 m², Jiangsu, China – exportă în peste 45 de țări.

Umerașe cu arc variabil la temperatură înaltă care mențin suportul fiabil chiar și atunci când țeava este fierbinte.
