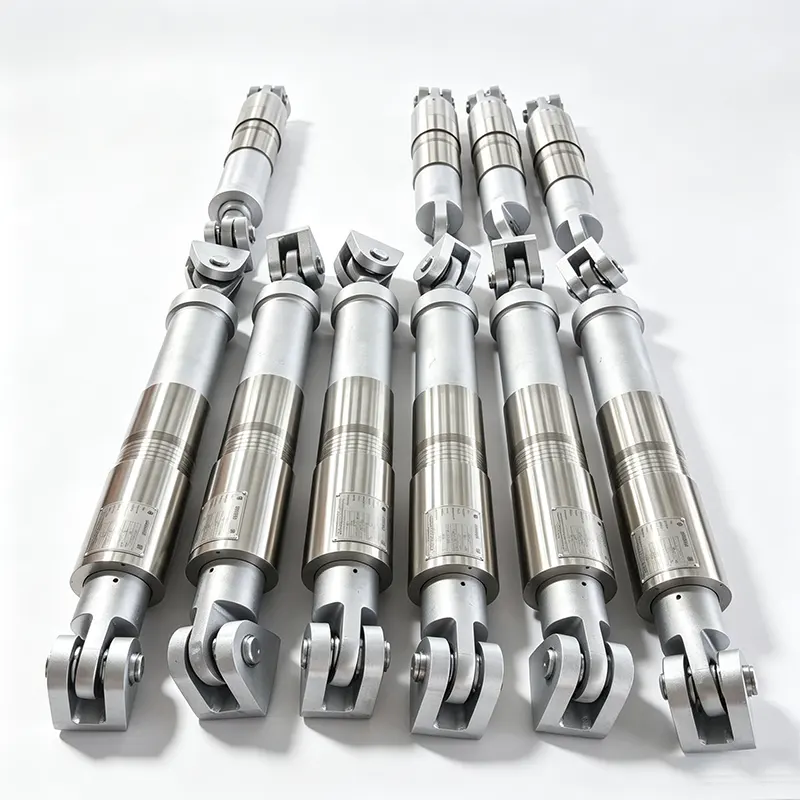

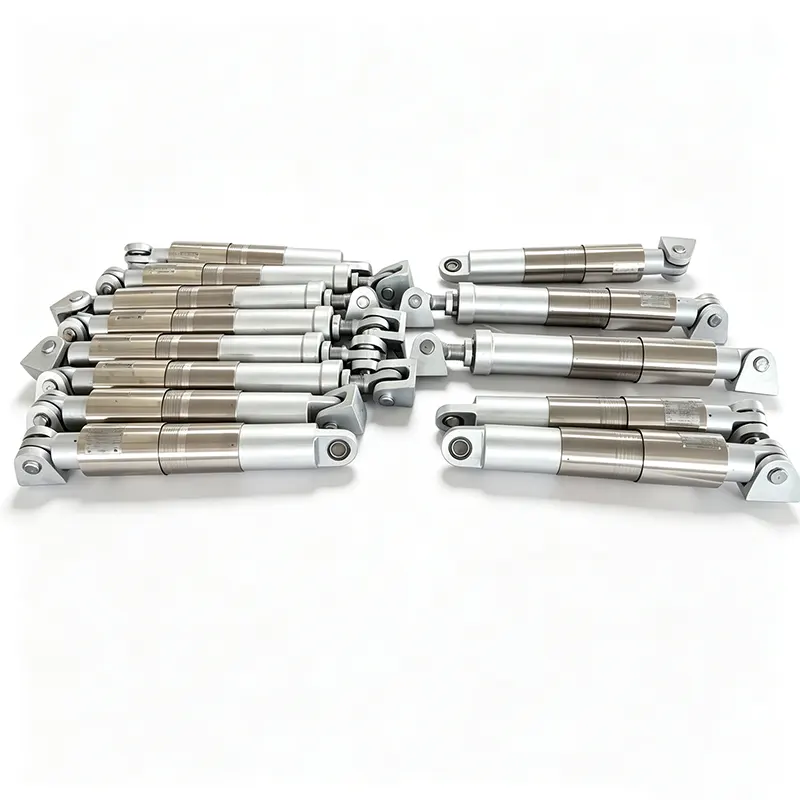

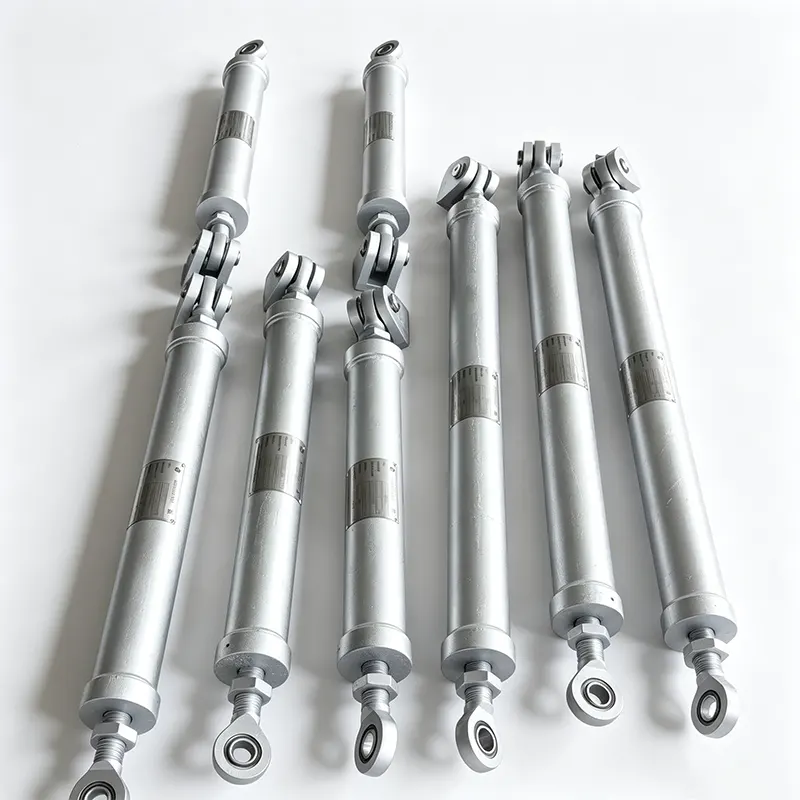

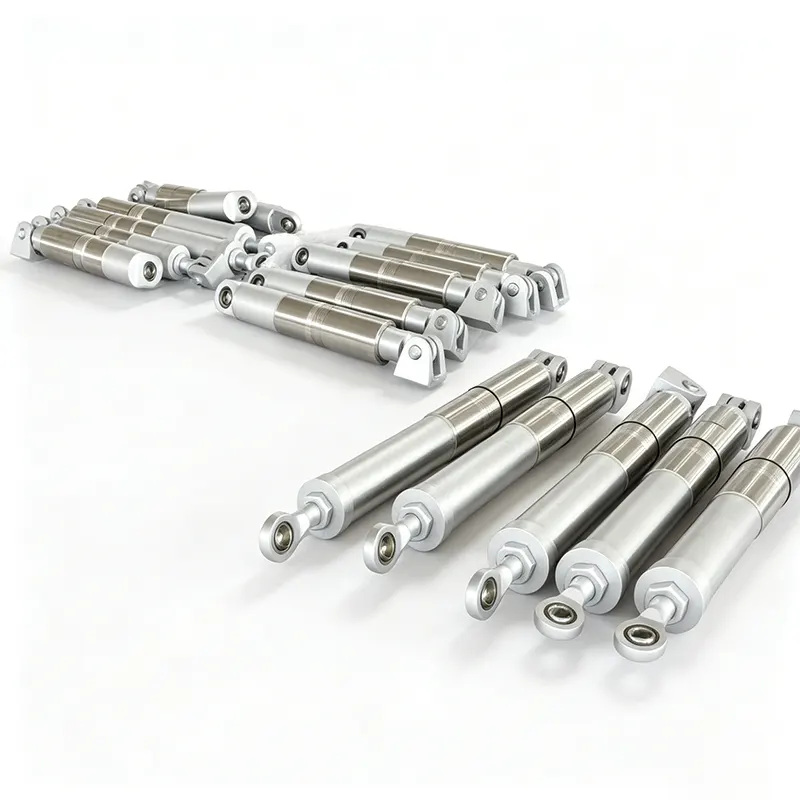

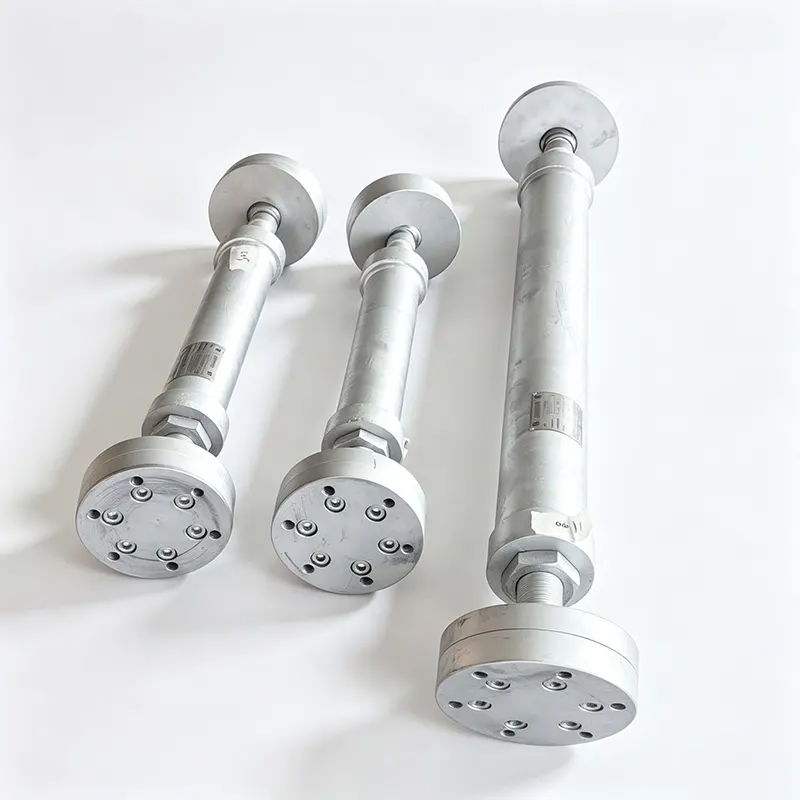

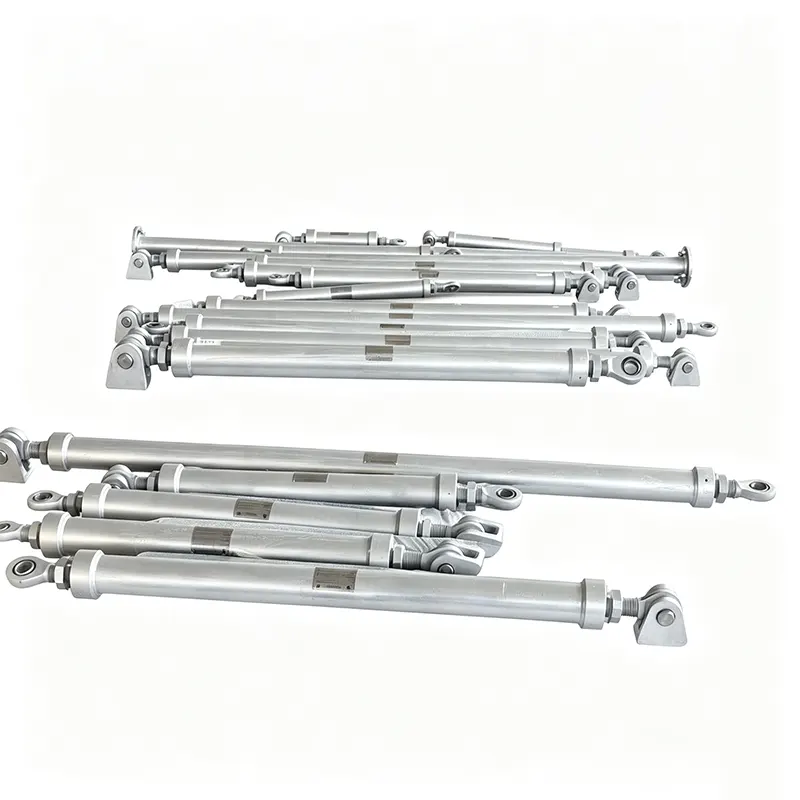

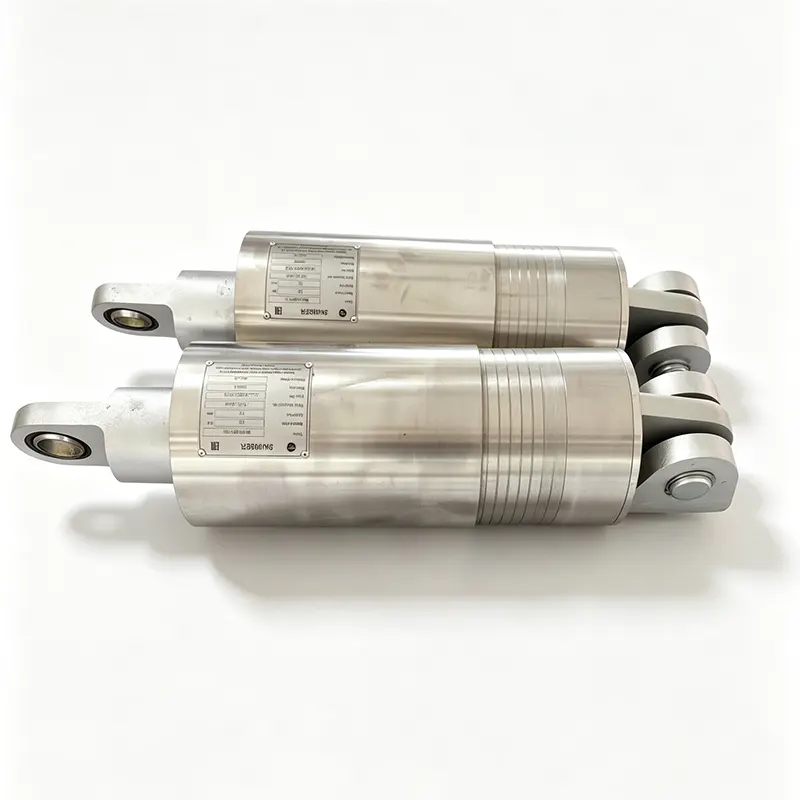

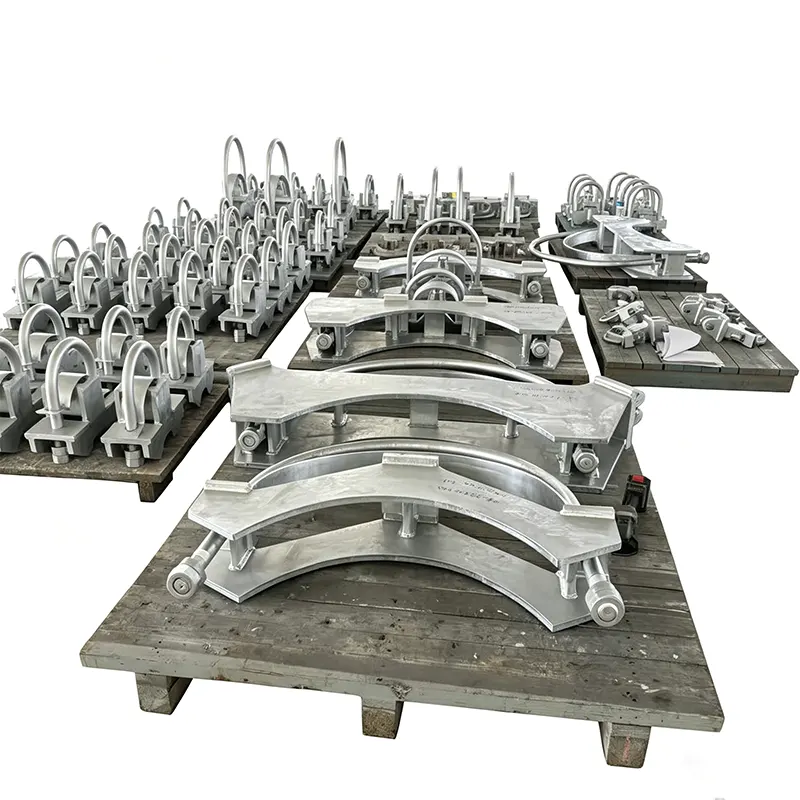

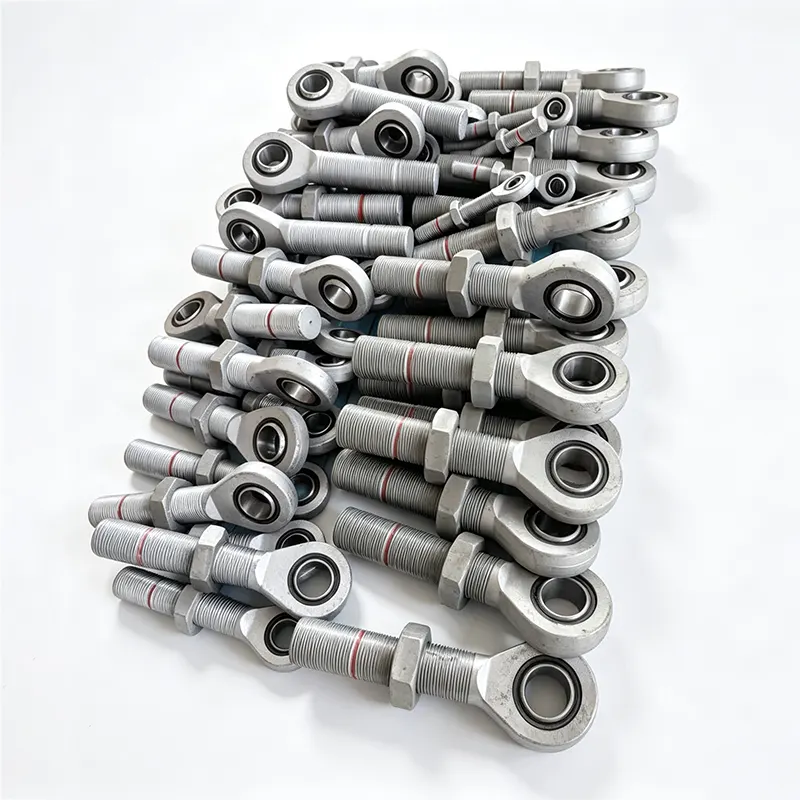

Amortizoare hidraulice pentru reținerea țevilor

Yangzhou Tianshun a furnizat amortizoare hidraulice pentru instalațiile de generare a energiei, petrochimice și nucleare din 2012. Snuberele noastre din seria YZN operează în peste 45 de țări, susținute de o fabrică de 35.000 m², peste 100 de angajați calificați și un sistem de calitate certificat ISO 201501: 201501.

Cum protejează un amortizor hidraulic conductele

Un amortizor hidraulic este o reținere sensibilă la viteză. În condiții normale de funcționare, dilatarea și contracția termică fac ca conducta să se miște încet. Amortizoarele hidraulice pentru reținerea țevilor urmează această mișcare practic fără rezistență, acționând ca un suport care alunecă liber. Când conducta suferă o accelerare bruscă - de la ciocanul de berbec, o descărcare a supapei de siguranță, activitate seismică sau declanșarea pompei - supapa internă se închide într-o fracțiune de secundă. În acel moment, amortizorul devine o bară aproape rigidă, transferând sarcina dinamică structurii clădirii sau punctului de ancorare și prevenind deplasarea țevii care altfel ar putea cauza daune prin impact, suprasolicitare sau defecțiune prin oboseală.

Distincția critică este pragul de viteză. Mișcările lente trec fără restricții. Mișcările rapide sunt blocate. Acest lucru permite unui sistem de conducte să-și mențină flexibilitatea pentru cicluri termice susținute în timp ce primește reținere instantanee numai atunci când este necesar.

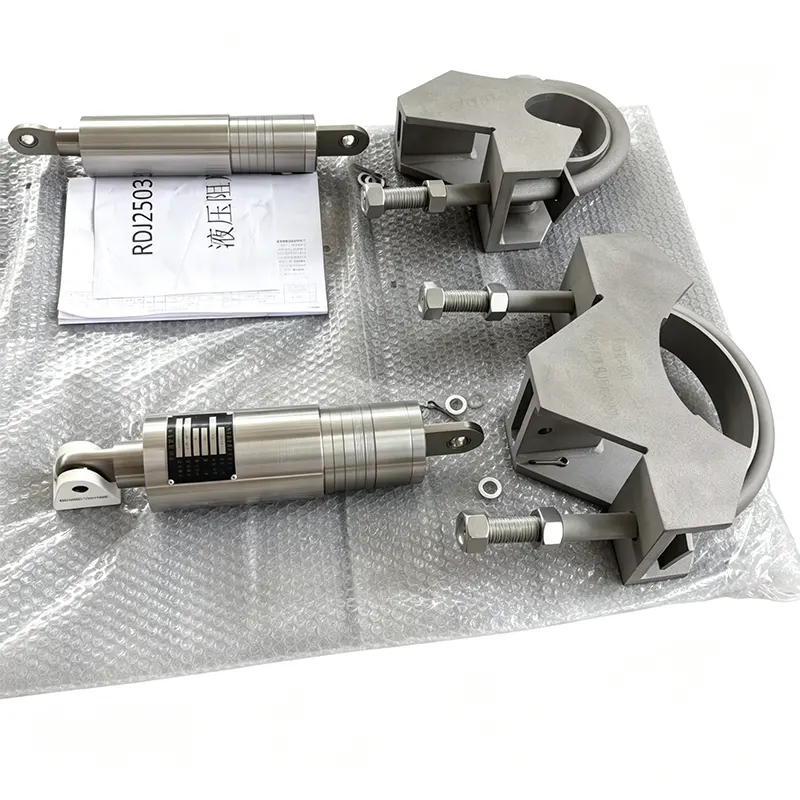

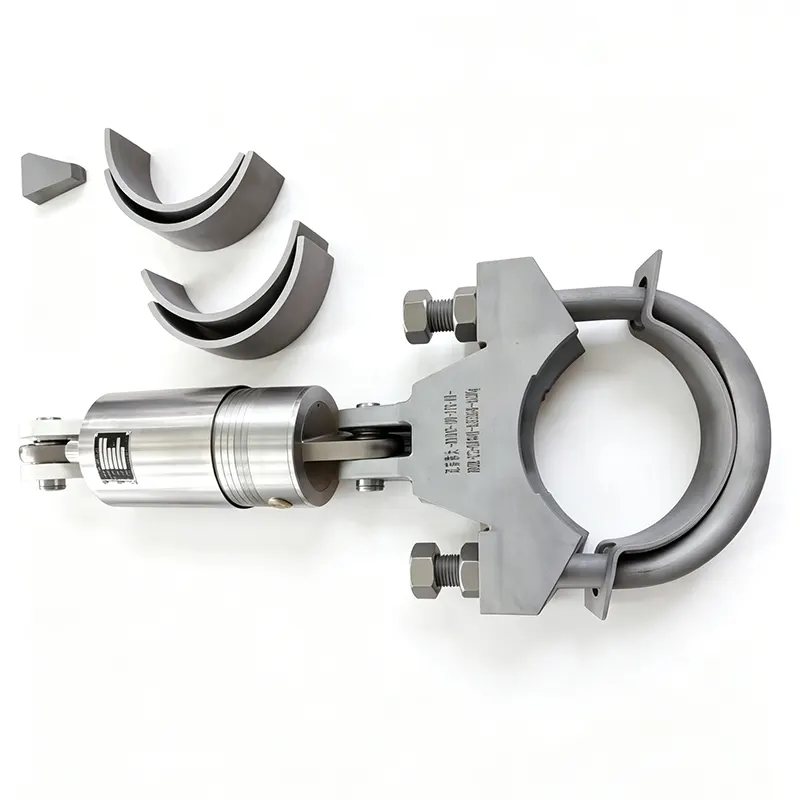

Design și caracteristici ale seriei YZN

Indicator de poziție vizibil

Un indicator mecanic clar de pe corpul amortizorului arată intervalul de cursă disponibil în ambele direcții. Echipele de întreținere pot verifica dintr-o privire dacă unitatea funcționează în limitele cursei de proiectare sau necesită ajustare, fără a deconecta dispozitivul.

Construcție compactă și simetrică

Dispunerea simetrică simplifică orientarea instalării și reduce probabilitatea de montare incorectă. Învelișul său compact se potrivește în rafturile de țevi strânse și în zonele aglomerate unde nu pot fi amplasate arcuri mai mari sau suporturi rigide.

Frecare redusă și timp scurt de blocare

Frecarea internă este redusă la minimum prin prelucrarea de precizie și selecția etanșării. Timpul de răspuns dinamic, intervalul de la debutul mișcării rapide până la blocarea completă, este extrem de scurt. Acest lucru asigură că conducta suferă o deplasare neglijabilă înainte de cuplarea amortizorului, ceea ce este esențial pentru protejarea echipamentelor sensibile, cum ar fi conexiunile turbinei și duzele vaselor sub presiune.

Capacitate mare de forță de blocare

Când sunt blocate, amortizoarele hidraulice pentru reținerea țevilor pot suporta sarcini substanțiale de tracțiune și compresiune fără a ceda. Forța de amortizare generată în timpul răspunsului dinamic este proporțională cu viteza de intrare și poate fi specificată până la sarcina de proiectare necesară, potrivindu-se cerințele analizei tensiunii țevii.

Compatibilitate sigiliu și suport

Garniturile sunt selectate pentru compatibilitatea pe termen lung cu fluidul hidraulic și cu mediul extern al instalației. Mediul fluid, de obicei un ulei siliconic cu stabilitate ridicată, menține o vâscozitate constantă în intervalul de temperatură de funcționare. Materialele de etanșare rezistă la îmbătrânire și scurgeri, contribuind la o durată lungă de viață fără întreținere.

Domeniul de aplicare tehnic

Toate valorile sunt adaptate la cazul de sarcină specific al conductelor și cerințele proiectului. Cursele, valorile de sarcină și tipurile de conexiune non-standard sunt fabricate pe baza desenelor clientului.

Controlul și testarea calității

Fiecare amortizor hidraulic YZN este supus testelor de acceptare funcțională înainte de expediere. Un banc de testare dedicat aplică cicluri lente pentru a verifica mișcarea liberă, apoi simulează deplasarea rapidă pentru a confirma blocarea și pentru a măsura capacitatea de încărcare rezultată. Limita presiunii este testată, iar funcționarea indicatorului de cursă este validată. Înregistrările testelor sunt păstrate și pot fi furnizate împreună cu transportul.

Trasabilitatea materialului este menținută pentru piesele care conțin presiune și pentru fluidul hidraulic. În aplicațiile nucleare, se aplică programele de asigurare a calității necesare, inclusiv conformitatea cu secțiunile aplicabile din Secțiunea III Codul pentru cazane și recipiente sub presiune ASME și cerințe suplimentare specifice clientului. Sistemul nostru certificat ISO 9001 guvernează toate procedurile, de la recepția materiilor prime până la inspecția finală.

Peste 70% dintre comenzile noastre provin de la clienți repeta pe termen lung, care au încredere în performanța consecventă a snubberilor noștri în mai multe proiecte.

Unde sunt utilizate amortizoare hidraulice pentru reținerea țevilor

Seria YZN este instalată în sistemele critice de conducte în care o combinație de flexibilitate termică și reținere dinamică instantanee nu este negociabilă.

Centrale nucleare

Abur principal, apă de alimentare și conducte legate de siguranță. Snubberele protejează împotriva evenimentelor seismice și a efectelor dinamice de rupere a conductei, permițând în același timp mișcări termice mari în timpul funcționării normale. Pachetele complete de material și documentație de testare sunt standard.

Centrale termice

Linii de alimentare cu apă a cazanului, conducte de extracție a aburului și sisteme de ocolire a turbinei. Amortizoarele reduc sarcinile tranzitorii de la operațiunile supapelor și previn lovirea țevii.

Unități petrochimice și de rafinărie

Conducte de proces în FCCU, reformatoare și stații de compresoare. Amortizoarele suportă vibrațiile induse de curgere în două faze și sarcinile ocazionale de explozie, ținând cont de ciclurile termice.

Oțelării și sisteme industriale de gaze

Sobele cu explozie fierbinte și conductele lancei cu oxigen experimentează tranzitorii termice rapide și vibrații. Amortizoarele hidraulice mențin alinierea conductei fără a restricționa creșterea termică.

Statii de pompare si compresoare

Linii de descărcare supuse la pulsații sau la lovituri de berbec. Amortizoarele acționează ca restricții sensibile la viteză, prevenind solicitarea pe flanșe și suporturi.

Întrebări frecvente

Cum diferă un amortizor hidraulic de o lonjerie rigidă sau de un suport cu arc?

O bară rigidă blochează țeava pe loc și previne orice mișcare termică, care poate duce la solicitarea excesivă a țevii și a echipamentelor conectate. Un suport cu arc suportă sarcini gravitaționale, dar nu limitează forțele dinamice. Un amortizor hidraulic satisface ambele nevoi: permite dilatarea termică lentă și contracția liberă, apoi se blochează în milisecunde când viteza conductei depășește un prag prestabilit. Acest lucru asigură o reținere dinamică exact atunci când este necesar, fără a compromite flexibilitatea termică.

Ce determină setarea vitezei de blocare și poate fi ajustată?

Pragul vitezei de blocare este stabilit în funcție de rata maximă de dilatare termică așteptată a țevii și viteza minimă care ar apărea în urma unui eveniment dinamic, cum ar fi ciocănirea sau șoc seismic. Inginerii noștri revizuiesc analiza tensiunii în țeavă a proiectului pentru a stabili o valoare care menține amortizorul liber în timpul funcționării normale, dar asigură o reținere completă în timpul unui tranzitoriu. Pragul este setat din fabrică și verificat funcțional pe bancul de testare; dacă condițiile de funcționare se schimbă, setarea poate fi recalibrată la unitatea noastră.

De ce fel de întreținere are nevoie un amortizor hidraulic pe durata de viață?

Vă recomandăm testarea funcțională periodică pentru a confirma că unitatea se mișcă în continuare fără rezistență în condiții de deplasare lentă și se blochează corect în cazul mișcării rapide. În centralele electrice și de proces, această verificare este efectuată în mod obișnuit la fiecare 3 până la 5 ani, sau conform programului de întreținere a instalației. Inspecția vizuală a zonei de etanșare și a indicatorului de cursă este simplă. În cazul în care o unitate necesită recondiționare, oferim servicii din fabrică, inclusiv înlocuirea fluidului, schimbarea etanșării și recertificarea.

Pot snuberers YZN să reziste la instalarea în aer liber sau la mediile corozive ale plantelor?

Da. Cilindrul standard primește un strat rezistent la coroziune, potrivit pentru majoritatea setărilor industriale în aer liber. Pentru atmosfere de coastă, offshore sau agresive din punct de vedere chimic, putem furniza cilindrul din oțel inoxidabil și putem selecta acoperiri ale tijei pistonului și materiale de etanșare special pentru aceste condiții. Suntem bucuroși să vă sfătuim cu privire la selecția materialelor în funcție de mediul șantierului și intervalul de temperatură.

Ce documentație este furnizată pentru aplicațiile nucleare sau critice pentru siguranță?

Oferim trasabilitate completă a materialelor pentru componentele care rețin presiunea, rapoarte de testare certificate la morii, certificare a fluidului hidraulic, înregistrări ale testelor funcționale și o declarație de conformitate cu codurile aplicabile. Atunci când proiectul este cerut, documentația îndeplinește ASME Secțiunea III sau alte standarde nucleare. Sistemul nostru de calitate este auditat în mod regulat și putem face față auditurilor suplimentare ale clienților și cerințelor de documentare.

Suport și service de inginerie

Selectarea amortizorului corect pentru o aplicație de reținere a conductei implică date de încărcare, mișcarea termică așteptată și pragul de viteză de blocare. Inginerii noștri lucrează cu rapoartele dvs. de stres pentru conducte pentru a confirma dimensiunea și setarea corespunzătoare. Managerii de cont dedicati răspund în termen de 24 de ore la întrebări și oferă recomandări tehnice fără întârziere.

Configurațiile personalizate - cursă non-standard, materiale speciale pentru atmosfere corozive sau documentație de clasă nucleară - sunt tratate ca comenzi de rutină, nu excepții. După livrare, oferim îndrumări de instalare și sfaturi de întreținere, inclusiv recomandări pentru teste funcționale periodice pentru a asigura fiabilitatea continuă pe toată durata de viață.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

Unitate de 35.000 m², Jiangsu, China — exportă în peste 45 de țări.

Amortizoare hidraulice care se blochează numai atunci când conducta are nevoie de el și rămân în afara drumului în restul timpului.
