Rezumatul articolului: A Suport cu arc variabileste un dispozitiv mecanic de susținere a țevilor conceput pentru a suporta sarcinile pe țevi în timp ce se potrivește mișcării verticale cauzate de dilatarea termică, contracția și modificările condițiilor de funcționare. Spre deosebire de suporturile rigide, permite deplasarea controlată, menținând în același timp o forță de susținere previzibilă. Acest lucru îl face deosebit de util pentru fabrici de procesare, centrale electrice, rafinării, instalații chimice, sisteme GNL și alte aplicații de conducte industriale. Acest ghid explică cum funcționează suporturile cu arc variabil, cum să le selectați corect, ce factori tehnici contează cel mai mult și cum Tianshun poate oferi soluții standard și personalizate pentru sistemele de conducte solicitante.

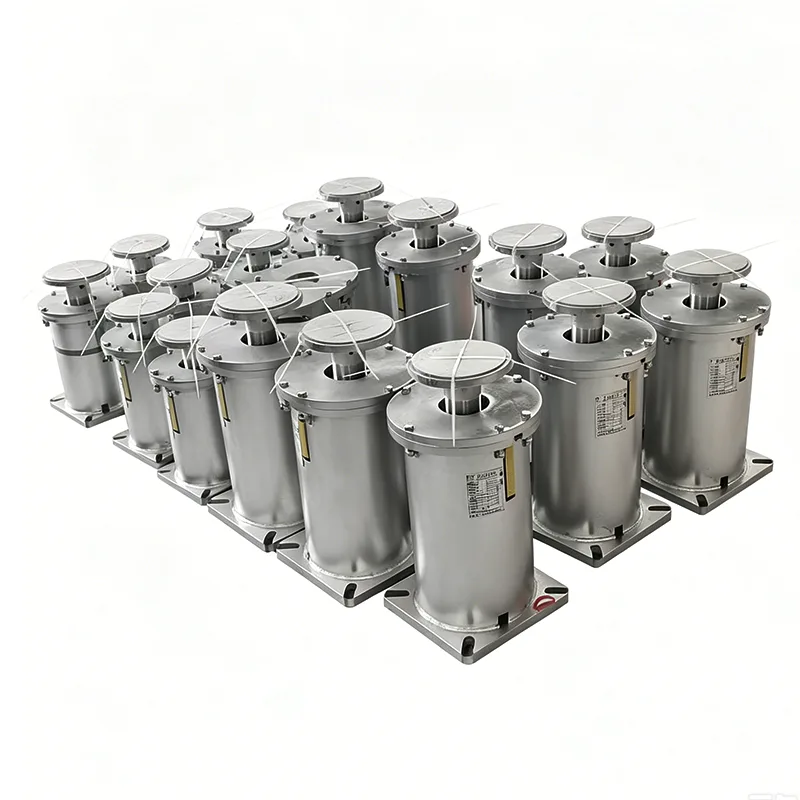

A Suport cu arc variabileste un ansamblu de susținere a țevii care folosește un arc elicoidal pentru a susține o secțiune de conducte, permițând în același timp mișcarea verticală controlată. Este instalat în mod obișnuit acolo unde conducta nu poate rămâne la o altitudine fixă, deoarece temperaturile de funcționare determină extinderea sau contractarea conductei.
Într-un suport rigid convențional, punctul de sprijin rămâne în esență fix. Acest lucru poate deveni problematic atunci când o conductă fierbinte se extinde. Conducta poate încerca să se miște în sus sau în jos, în timp ce suportul rigid rezistă acestei mișcări. Interacțiunea rezultată poate crește sarcinile transferate la conductă, echipamentele conectate, duze, elemente structurale și alte puncte de sprijin.
Un mecanism cu arc variabil oferă o soluție mai flexibilă. Pe măsură ce țeava susținută se mișcă vertical, arcul se comprimă sau se extinde. Prin urmare, forța sa de susținere se modifică în funcție de caracteristicile de deformare a sarcinii arcului.
Obiectivul nu este eliminarea mișcării. În schimb, obiectivul este săsusține conducta permițând în același timp mișcarea calculată să aibă loc într-o manieră controlată.
Tianshun produce suporturi variabile cu arc pentru aplicații de conducte industriale și poate oferi configurații bazate pe sarcină, deplasare, spațiu de instalare, cerințe de conectare, condiții de mediu și specificații ale proiectului.
Principiul de funcționare se bazează pe relația dintre sarcina arcului și deplasarea verticală. Când conducta este rece, suportul are o sarcină inițială sau rece specificată. Când sistemul atinge temperatura de funcționare, conducta se poate mișca pe verticală, modificând compresia arcului și, prin urmare, forța de susținere a acestuia.
De exemplu, o linie de abur se poate ridica pe măsură ce se încălzește. Dacă un suport de arc variabil este poziționat sub acea linie, arcul se poate comprima pe măsură ce țeava se mișcă în sus. Suportul continuă să susțină greutatea țevii, dar forța la suport se schimbă pe măsură ce arcul trece prin intervalul său de funcționare.
Acest comportament poate fi reprezentat conceptual prin:
Schimbarea sarcinii arcului = Rata arcului × Mișcare verticală
Selecția propriu-zisă trebuie să ia în considerare analiza completă a tensiunii la conducte, mai degrabă decât să se bazeze doar pe un simplu calcul. Rata arcului, sarcina la cald, sarcina la rece, cursa disponibilă, direcția de mișcare și variația permisă a sarcinii trebuie evaluate împreună.
Pentru multe sisteme industriale, o variație controlată a sarcinii suport este acceptabilă. În aceste situații, un design variabil al arcului poate oferi o alternativă economică și adecvată din punct de vedere tehnic la un suport constant al arcului.
Conductele industriale sunt rareori statice. Schimbările de temperatură, schimbările de presiune, ciclurile de pornire și oprire, condițiile fluidului și variațiile procesului pot influența poziția conductei și sarcinile suportate.
Fără un aranjament flexibil adecvat de sprijin, reținerea excesivă poate contribui la mai multe probleme:
Un suport cu arc variabil abordează o parte a acestei provocări oferind o forță de susținere care se modifică pe măsură ce țeava se mișcă.
Acest lucru este important în special în jurul liniilor fierbinți lungi, a ascensoarelor verticale, a conexiunilor echipamentelor, a sistemelor de abur, a conductelor de evacuare, a liniilor de proces și a altor locații în care deplasarea termică verticală nu poate fi suportată eficient de suporturi rigide.
Deși construcția exactă variază în funcție de configurație, un suport cu arc variabil tipic conține câteva elemente esențiale.
| Componentă | Material tipic | Funcția primară |
|---|---|---|
| Arc elicoidal | Oțel pentru arcuri | Generează forța de susținere controlată și acceptă deplasarea verticală. |
| Locuință de primăvară | Oțel carbon sau aliaj specificat | Protejează și ghidează ansamblul arcului. |
| Placă de încărcare | Carbon sau oțel forjat | Transferă sarcina susținută în mecanismul cu arc. |
| Indicator de călătorie | Oțel inoxidabil sau material rezistent la coroziune | Afișează poziția arcului și ajută la verificarea mișcării de funcționare. |
| Ansamblu de conexiune | Oțel carbon sau material specificat | Conectează suportul arcului la țeavă, structură sau fundație. |
| Componente de reglare | Oţel | Lăsați suportul să fie setat la sarcina și poziția de instalare necesare. |
Primăvara în sine este deosebit de importantă. Materialul, tratamentul termic, precizia de fabricație, presetarea și testarea sarcinii afectează direct fiabilitatea suportului finit.
Tianshun folosește materiale de arc, cum ar fi 60Si2MnA sau 50CrVA pentru proiecte aplicabile și poate configura carcasa și componentele de conectare în funcție de mediul de operare și cerințele proiectului.
Selecția corectă începe cu date de inginerie precise. Alegerea unui suport pur și simplu în funcție de diametrul țevii nu este suficientă, deoarece suportul arcului răspunde în primul rând la sarcină și mișcare, mai degrabă decât dimensiunea țevii.
Parametrii importanți de selecție includ:
| Parametru | Exemplu Interval/Considerare | De ce contează |
|---|---|---|
| Sarcina de operare | Aproximativ 0,2–400 kN în funcție de model | Determină capacitatea corespunzătoare a arcului. |
| Călătorie verticală | Opțiunile comune includ 30, 60, 90, 120 și 180 mm | Trebuie să se adapteze la deplasarea țevii calculată. |
| Direcția de mișcare | În sus sau în jos | Influențează instalarea și selecția arcului. |
| Variație de încărcare | dependent de proiect; controlate în mod obișnuit într-un anumit procentaj | Determină dacă o soluție de arc variabilă sau constantă este potrivită. |
| Materialul carcasei | Oțel carbon sau material personalizat | Trebuie să reziste la condiții mecanice și de mediu. |
Cea mai sigură abordare este selectarea suportului din analiza tensiunii țevii și desenul suportului. Tianshun poate revizui informațiile despre încărcare caldă, încărcare la rece, mișcare și dimensiuni înainte de a recomanda o serie de arc adecvată.
Suporturile cu arc variabile și constante rezolvă probleme de inginerie conexe, dar diferite. Principala distincție este cât de mult se schimbă forța de susținere pe măsură ce țeava se mișcă.
| Caracteristica | Suport cu arc variabil | Suport constant de primăvară |
|---|---|---|
| Forța de sprijin | Modificări cu deplasarea verticală | Conceput să rămână aproximativ constant |
| Aplicație tipică | Mișcare termică moderată și variație acceptabilă a sarcinii | Locații critice care necesită o variație foarte mică a sarcinii |
| Constructii | Mecanism cu arc relativ simplu | Aranjament mecanic mai complex |
| Cost | In general mai economic | În general mai mare |
| Considerent de întreținere | De obicei simplu | Necesită atenție asupra mecanismului său mai complex |
Decizia ar trebui să se bazeze întotdeauna pe cerințele de inginerie. Un arc constant nu trebuie considerat automat superior. Acolo unde variația calculată a sarcinii suportului este acceptabilă, un suport cu arc variabil poate oferi capacitatea de mișcare necesară fără complexitate inutilă.
Suporturile cu arcuri variabile sunt utilizate pe scară largă în instalațiile industriale unde conductele suferă deplasări verticale semnificative.
Pentru conductele reci sau izolate, suportul arcului poate fi, de asemenea, integrat într-un aranjament de suport mai larg conceput pentru a proteja izolația și a menține performanța termică necesară.
Chiar și un suport cu arc variabil fabricat corespunzător poate funcționa slab dacă este instalat sau reglat incorect. Prin urmare, instalarea ar trebui tratată ca o activitate controlată de inginerie, mai degrabă decât o simplă sarcină de montare mecanică.
Înainte de instalare, verificați:
O problemă frecventă de câmp este spațiul insuficient. Un suport se poate potrivi atunci când conducta este rece, dar interferează cu oțelurile din apropiere după ce apare o mișcare termică. Verificarea întregului plic de mișcare înainte de instalare poate preveni modificările costisitoare ale site-ului.
Instalațiile exterioare necesită, de asemenea, o protecție adecvată împotriva coroziunii. În funcție de mediu, pot fi luate în considerare oțel carbon vopsit, componente galvanizate la cald, feronerie din oțel inoxidabil sau sisteme de acoperire specializate.
Un suport cu arc este o componentă mecanică portantă. Prin urmare, consistența în fabricație contează, deoarece diferențele mici în caracteristicile arcului sau setările de asamblare pot influența reacția reală a suportului.
Un proces de fabricație fiabil ar trebui să includă:
Tianshun afirmă că suporturile sale variabile cu arc sunt testate la sarcină înainte de expediere, cu testarea acoperind condițiile de încărcare specificate și cursa arcului. Documentația de testare poate fi furnizată pentru comenzile aplicabile, în timp ce inspecția terță parte poate fi, de asemenea, aranjată atunci când proiectul o cere.
Pentru proiectele de export, clienții ar trebui să clarifice certificatele de materiale necesare, planurile de inspecție, cerințele de acoperire, toleranțele dimensionale și standardele aplicabile înainte de începerea producției.
Conductele industriale urmează rareori o singură configurație universală. Chiar și atunci când mecanismul cu arc este standardizat, instalația din jur poate necesita modificări.
În funcție de proiect, personalizarea poate include:
Tianshun poate lucra din desene de inginerie, programe de asistență, date de tensiune pe conducte sau specificații ale clienților. Furnizarea de informații exacte în etapa de cotație ajută la evitarea conflictelor dimensionale și a modificărilor din etapa târzie în timpul fabricării sau instalării.
Pentru cumpărătorii industriali, valoarea unui suport cu arc variabil se extinde dincolo de arcul în sine. Selecția corectă, controlul producției, documentația și coordonarea livrării, toate afectează rezultatul final al proiectului.

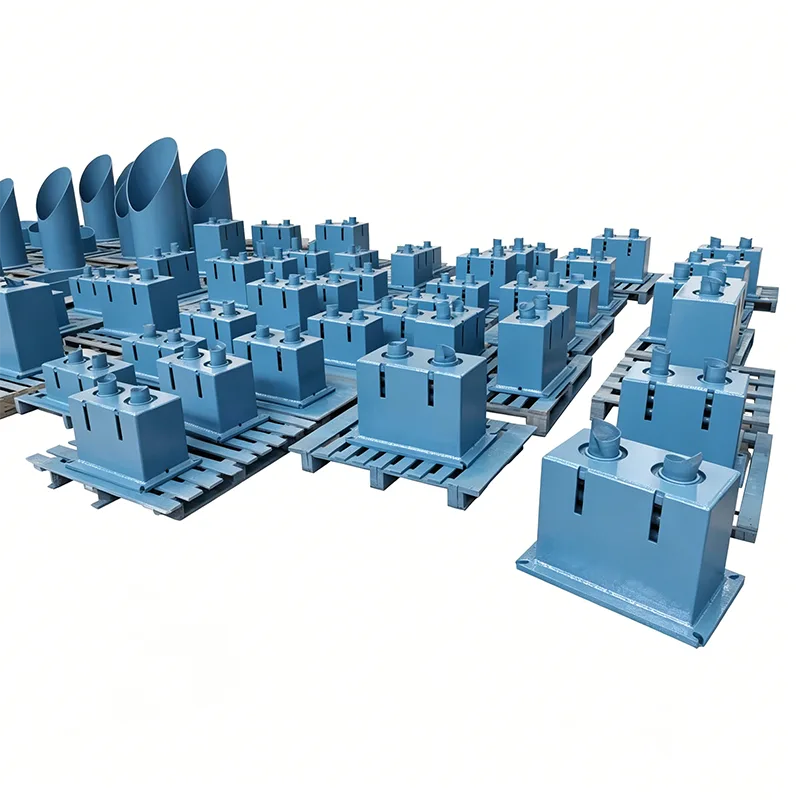

Tianshun se concentrează pe produse de susținere a țevilor industriale și oferă atât soluții standardizate, cât și personalizate de suport cu arc variabil. Gama sa de produse include diferite configurații de suport de arc și capacități de încărcare destinate diverselor aranjamente de conducte.
Avantajele cheie ale lucrului cu un producător experimentat includ:
Atunci când solicită o ofertă de la Tianshun, clienții pot îmbunătăți acuratețea selecției furnizând eticheta de suport, sarcina de funcționare, sarcina rece, mișcarea verticală, direcția de mișcare, cota de instalare, standardul necesar, tipul de conexiune, condițiile de mediu și spațiul disponibil.
Scopul său principal este de a susține o țeavă, permițând în același timp mișcarea verticală controlată. Arcul acceptă deplasarea termică în timp ce forța de susținere se modifică în intervalul de funcționare specificat.
Este, în general, potrivit atunci când sistemul de conducte se confruntă cu o mișcare verticală și modificarea rezultată a sarcinii de sprijin este acceptabilă conform analizei tensiunii la conducte. Locațiile critice cu variații extrem de restrictive ale sarcinii pot necesita în schimb un aranjament constant al arcurilor.
Cele mai utile informații includ sarcina caldă, sarcina rece, deplasarea verticală, direcția de mișcare, locația suportului, dimensiunile de instalare, aranjamentul conexiunii, temperatura de funcționare și standardele de proiect aplicabile.
Da. Tianshun oferă configurații personalizate pentru cerințe precum călătoria specială, dimensiunile carcasei, aranjamentele de conectare, materialele, acoperirile și condițiile de instalare.

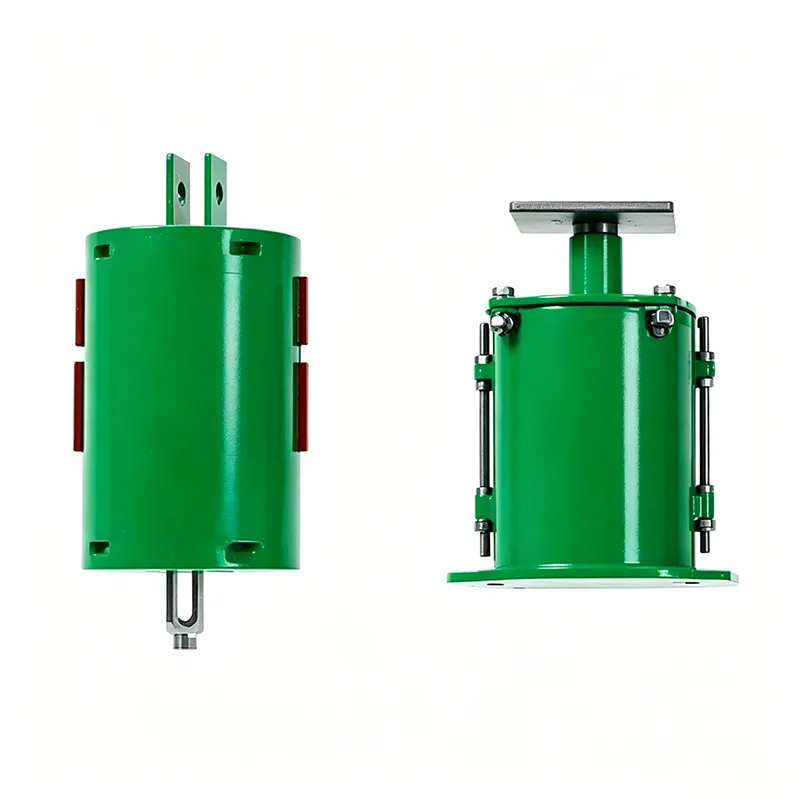

Mecanismul cu arc îndeplinește aceeași funcție de bază, dar aranjamentul de instalare diferă. Un suport cu arc este în mod obișnuit suspendat de o structură deasupra capului, în timp ce un suport cu arc poate fi aranjat sub sau de-a lungul țevii, în funcție de design.
Testarea poate include verificarea sarcinii specificate în pozițiile reci și de operare, verificarea cursei, confirmarea reglajului arcului și inspectarea ansamblului finit. Procedura exactă de inspecție depinde de specificațiile proiectului și de cerințele de achiziție.
Da. Aplicațiile în aer liber necesită luarea în considerare corespunzătoare a protecției împotriva coroziunii, sistemelor de acoperire, drenaj, expunerea la mediu și selecția hardware-ului. Tianshun poate oferi opțiuni adecvate de tratare a suprafeței pentru diferite medii de operare.
Nu automat. Tipul suportului trebuie determinat din structura conductelor și din analiza tensiunilor. Un arc variabil este adecvat acolo unde este necesară o flexibilitate verticală controlată; suporturile rigide rămân adecvate acolo unde nu este necesară mișcarea sau unde reținerea face parte din proiectare.
A Suport cu arc variabiloferă o modalitate practică de a gestiona mișcarea termică verticală, menținând în același timp un suport fiabil al țevii. Permițând arcului să-și schimbe compresia sau extensia pe măsură ce țeava se mișcă, acesta poate reduce efectele nedorite care pot apărea atunci când țeava activă termic este restrânsă excesiv.
Cu toate acestea, aplicarea cu succes depinde de mai mult decât de selectarea unui arc cu o capacitate de încărcare adecvată. Ar trebui luate în considerare sarcinile calde și reci, deplasarea verticală, direcția de mișcare, variația permisă a sarcinii, spațiul de instalare, expunerea la mediu, configurația conexiunii, calitatea producției și cerințele de testare.
Pentru generarea de energie, petrochimie, procesare chimică, GNL, rafinărie, oțel și alte sisteme de conducte industriale, proiectarea corectă a suportului poate ajuta la îmbunătățirea stabilității mecanice și la simplificarea instalării și întreținerii.
Tianshunoferă soluții Variable Spring Support pentru aplicații industriale standard și personalizate. Dacă aveți un desen de susținere a țevii, un program de arc, date de încărcare sau o cerință specială de instalare, trimiteți detaliile proiectului echipei Tianshun pentru evaluare tehnică și configurație adecvată.Contactaţi-neastăzi pentru a discuta cerințele dvs. de suport cu arc variabil și pentru a obține o soluție practică pentru proiectul dvs. de conducte.
