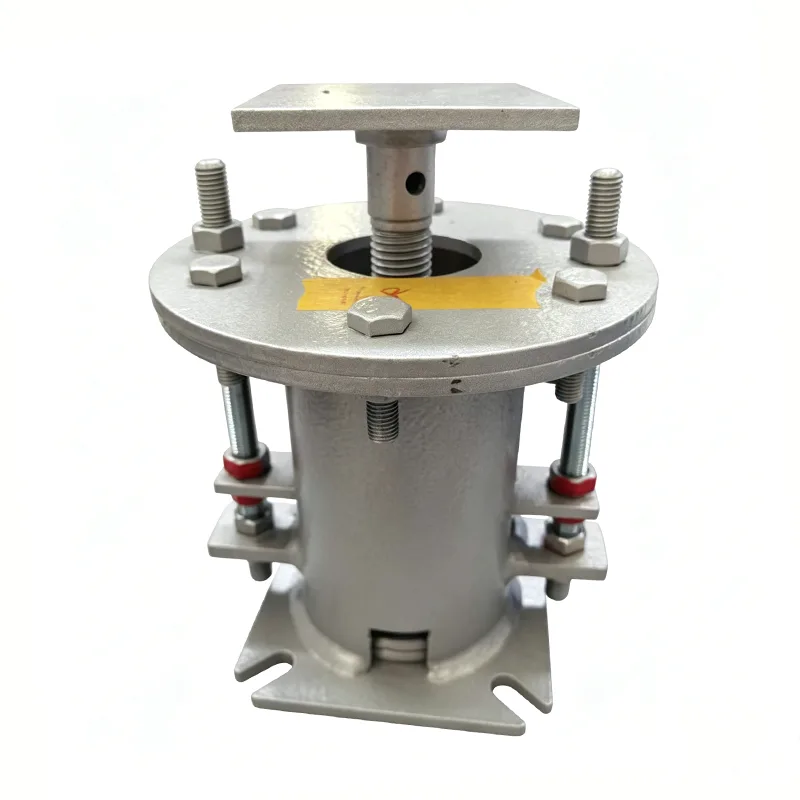

Suport pentru umeraș cu arc

Suporturile cu arc sunt componente de susținere critice în sistemele de conducte, concepute pentru a suporta greutatea conductei, pentru a absorbi deplasarea termică și vibrațiile. Bazându-se pe deformarea elastică a arcurilor, acestea compensează mișcarea conductei cauzate de schimbările de temperatură și limitează vibrațiile excesive, asigurând funcționarea sigură și stabilă a întregului sistem de conducte. Fabricate de Yangzhou Tianshun Piping, umerașele noastre cu arc sunt proiectate și produse în strictă conformitate cu standardele internaționale pentru a îndeplini cerințele de suport pentru conducte pentru diverse condiții de lucru.

Această figură arată curba de performanță a deplasării sarcinii a unui suport/agățat cu arc variabil, inclusiv parametrii cheie de sarcină și deplasare pentru a verifica precizia de încărcare și fiabilitatea operațională a produsului.

Fiecare unitate este supusă calibrării sarcinii și testării de performanță înainte de expediere. Abaterea sarcinii de setare este controlată cu ±5%, conform standardului internațional ANSI/MSS-SP-58-2018, precum și NB/T47039-2013.

Produsele îndeplinesc cerințele tehnice pentru sistemele de conducte electrice, petrochimice și alte sisteme industriale. Conform MSS-SP-58-2018, variabilitatea maximă admisibilă a sarcinii pentru unitățile cu arc variabil nu trebuie să depășească 25% din sarcina caldă de funcționare pe parcursul întregii curse de lucru.

Curba sarcină-deplasare obținută în urma testului de tip a unui suport/agățat cu arc constant. Axa orizontală reprezintă deplasarea, în timp ce axa verticală reprezintă sarcina. Curba rămâne aproximativ orizontală pe toată cursa de lucru, demonstrând că forța de susținere rămâne esențial constantă atunci când conductele se îndoaie din cauza expansiunii și contracției termice.

Acest test de tip verifică constanța sarcinii, stabilitatea la deplasare completă și fiabilitatea operațională a unităților cu arc constant. Toate unitățile de producție sunt supuse calibrării încărcăturii înainte de expediere, cu abaterea sarcinii controlată cu ±6% în conformitate cu ANSI/MSS-SP-58-2018 și NB/T47038-2013.

Aceste produse sunt aplicabile sistemelor de conducte industriale cu deplasare termică mare, inclusiv conducte principale de abur și alte conducte de înaltă temperatură și presiune.

Structura produsului

Suporturile standard pentru suspendare cu arc constau din următoarele părți principale:

▶  Ansamblu arc: Fabricat din oțel pentru arc de înaltă calitate, supus unui tratament termic riguros și testări de sarcină.

▶  Carcasă: structură sudată din oțel carbon cu tratament de suprafață anticoroziv.

▶  Șurub de reglare: utilizat pentru a regla sarcina și înălțimea în timpul instalării.

▶  Accesorii de conectare: inclusiv urechi de ridicare, tije și piulițe, disponibile pentru selecție în funcție de cerințele la fața locului.

▶  Indicator de deplasare: afișează clar deplasarea reală a conductei pentru o instalare și întreținere ușoară.

Caracteristici de bază

▶  Gamă largă de încărcare: sarcini nominale de la 10N la 100.000N, potrivite pentru majoritatea aplicațiilor de conducte industriale.

▶  Compensare superioară a deplasării: deplasare maximă de până la 200 mm, absorbind eficient expansiunea și contracția țevii din cauza variațiilor de temperatură.

▶  Structură compactă: design care economisește spațiu pentru instalare în galerii înguste de țevi.

▶  Instalare și reglare ușoară: Echipat cu dispozitive de reglare dedicate pentru reglarea fină a sarcinii chiar și în timpul funcționării conductei.

▶  Durată de viață lungă: Toate componentele cheie adoptă materiale premium și trec inspecții stricte de calitate.

Avantaje de performanță

Parametrii tehnici

Câmpuri de aplicare

Suporturile pentru suspendare cu arc sunt utilizate pe scară largă în sectoarele industriale cu cerințe stricte privind deplasarea conductelor și vibrații:

▶  Sisteme de conducte pentru abur și apă pentru centrale termice și centrale nucleare

▶  Conducte de proces pentru uzine petrochimice

▶  Conducte criogenice la terminalele de recepție a GNL și GPL

▶  Conductele cuptorului și coloanelor din rafinăriile de petrol

▶  Rețelele de conducte de încălzire centrală urbană

▶  Conducte sanitare pentru industria farmaceutică și de prelucrare a alimentelor

Producție și control al calității

Deținem linii de producție avansate și echipamente complete de testare pentru umerase cu arc. Toate produsele sunt supuse unor proceduri stricte de control al calității:

1.Inspecția materiei prime primite: analiza compoziției chimice și testele de proprietăți mecanice pentru oțel de arc, plăci de oțel și alte materii prime.

2. Fabricarea și testarea arcurilor: testare la sarcină 100% și teste de compresie pentru fiecare primăvară.

3. Inspecția ansamblului: Verificarea dimensională și calibrarea sarcinii pentru ansamblurile finite.

4.Inspecție pre-livrare prin eșantionare: inspecție aleatorie în conformitate cu standardele naționale pentru a garanta o calitate constantă a produsului.

Servicii de personalizare

Pe lângă produsele standard, oferim soluții personalizate bazate pe cerințele specifice ale clienților:

▶  Design personalizat pentru umerașe cu arc cu cerințe speciale de încărcare și deplasare

▶  Selectarea materialului pentru condiții extreme de lucru, cum ar fi temperaturi ridicate, temperaturi scăzute și medii corozive

▶  Tipuri de conexiune nestandard personalizate și dimensiuni de instalare

▶  Sprijinirea analizei tensiunii la conducte și a serviciilor de selecție a suporturilor
