Suport pentru umeraș cu arcjoacă un rol esențial în controlul greutății conductei, mișcării termice și vibrațiilor în sistemele de conducte industriale solicitante. Tianshun oferă soluții proiectate de suspendare cu arcuri cu capacități de încărcare de la 10 N la 100.000 N și capacități de deplasare de până la 200 mm, susținând aplicații în instalații de energie, petrochimie, GNL, rafinărie, încălzire, farmaceutice și de prelucrare a alimentelor.
Un suport de fixare cu arc selectat corespunzător permite unui sistem de conducte să se miște în siguranță pe măsură ce temperatura de funcționare se schimbă, menținând în același timp suportul vertical controlat. Spre deosebire de umerașele rigide, sistemele bazate pe arcuri pot găzdui dilatarea și contracția termică, distribuie sarcinile mai eficient și pot ajuta la reducerea tensiunii transferate la țevi și echipamentele conectate. Tianshun produce ansambluri de suspendare cu arc folosind oțeluri pentru arcuri precum 60Si2MnA și 50CrVA, cu opțiuni pentru carcase din oțel carbon, acoperiri de protecție, conexiuni personalizate și cerințe specifice de sarcină și deplasare. Înțelegerea structurii, principiului de lucru, specificațiilor, cerințelor de testare și condițiilor de aplicare este esențială atunci când alegeți un suport pentru o conductă industrială.
Cuprins
Ce este un suport pentru umeraș cu arc?
Cum funcționează un suport pentru umeraș cu arc?
Care sunt principalele componente?
Care sunt principalele avantaje de performanță?
Ce parametri tehnici ar trebui să verifice inginerii?
Unde se folosesc suporturile pentru umeraș cu arc?
Suport de arc variabil vs. constant
Cum sunt testate suporturile pentru umerașe?
Cum ar trebui să alegi suportul potrivit?
Obțineți o soluție personalizată pentru umeraș cu arc

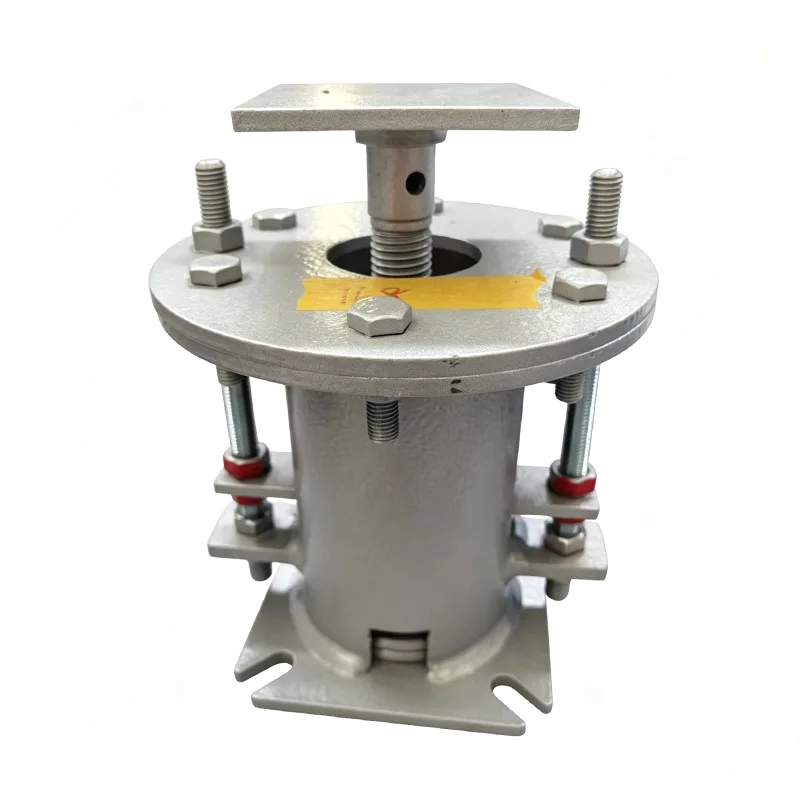

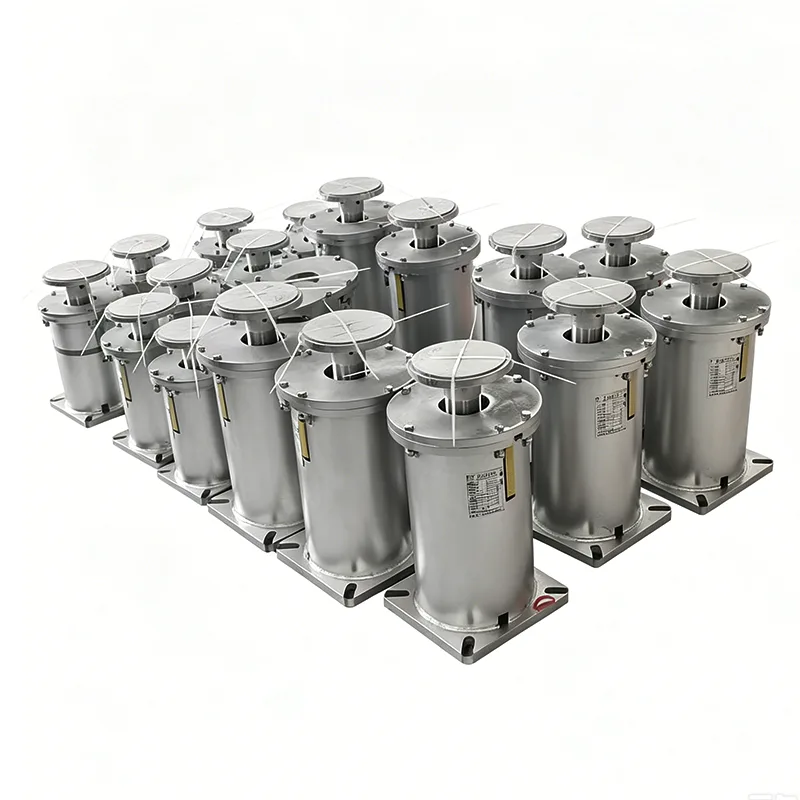

Ce este un suport pentru umeraș cu arc?
Un suport de fixare cu arc este un suport mecanic pentru conducte proiectat să suporte greutatea unei conducte, permițând în același timp mișcare verticală controlată. Utilizează comportamentul elastic al unui arc pentru a se adapta mișcării generate de schimbările de temperatură, sarcinile de funcționare și alte condiții de funcționare.
Când o conductă de proces se încălzește, se poate extinde și se poate deplasa din poziția sa rece. Când se răcește, conducta se contractă. Un suport rigid poate restricționa această mișcare și poate crea stres suplimentar pe țeavă. Un suport cu arc proiectat corespunzător oferă forță de susținere, permițând în același timp țevii să se miște în intervalul de deplasare proiectat.
Acest lucru face ca suporturile pe bază de arcuri să fie deosebit de utile pentru liniile de abur, conductele de proces la temperatură înaltă, sistemele de generare a energiei electrice, instalațiile petrochimice, rafinăriile și alte instalații în care deplasarea termică trebuie luată în considerare în timpul proiectării țevilor.
Pentru inginerii de proiect, suportul nu trebuie selectat doar după dimensiunea nominală a conductei. Sarcina de funcționare, sarcinile calde și reci, mișcarea așteptată, direcția de instalare, temperatura, dimensiunile de conectare și standardele de proiectare aplicabile, toate trebuie evaluate.
Cum funcționează un suport pentru umeraș cu arc?
Principiul de funcționare de bază este simplu: ansamblul arcului generează o forță de susținere controlată, permițând în același timp deplasarea verticală a țevii.
- Sarcina conductei este transferată:Umerașul transferă o parte din greutatea țevii și sarcina de funcționare către structura de susținere.
- Schimbările de temperatură provoacă mișcare:Pe măsură ce conducta se încălzește sau se răcește, dilatarea sau contracția termică provoacă mișcare verticală.
- Arcul raspunde:Arcul se comprimă sau se extinde în funcție de direcția și mărimea mișcării.
- Mișcarea rămâne controlată:Suportul acceptă deplasarea proiectată în loc să forțeze conducta într-o poziție fixă.
- Sarcina este distribuită:Selectarea corectă a suportului ajută la prevenirea încărcării excesive localizate la suporturile țevilor și echipamentele conectate.
În designul practic al țevilor, suportul cu arc funcționează ca parte a unui sistem de sprijin mai mare. Încălțămintea pentru țevi, suporturile rigide, ghidajele, ancorele și alte componente pot fi utilizate împreună în conformitate cu analiza tensiunii țevilor și cerințele proiectului.
Care sunt principalele componente?
Fiabilitatea unui suport cu arc depinde de interacțiunea dintre ansamblul arcului, carcasă, mecanismul de reglare și hardware-ul de conectare. O configurație tipică include următoarele componente:
| Componentă | Funcția primară | Material sau caracteristică tipică |
|---|---|---|
| Asamblare de primăvară | Oferă forță de susținere controlată și acceptă mișcarea | Oțel pentru arc 60Si2MnA sau 50CrVA |
| Locuințe | Protejează și poziționează ansamblul arcului | Oțel carbon Q235B sau Q345B |
| Șurub de reglare | Permite reglarea sarcinii și a înălțimii în timpul instalării | Construcție din oțel specifică proiectului |
| Tijă pentru cuier și accesorii | Conectează suportul la conductă și structură | Selectat în funcție de cerințele proiectului |
| Indicator de deplasare | Afișează poziția actuală a mișcării | Indicație calibrată clar vizibilă |
Dimensiunile de conectare și accesoriile pot fi personalizate atunci când configurațiile standard nu se potrivesc cu condițiile de instalare. Acest lucru este deosebit de important pentru proiectele de modernizare sau rafturile de conducte complexe unde spațiul de instalare disponibil este limitat.
Care sunt principalele avantaje de performanță?
Compensarea mișcării termice
Avantajul principal este capacitatea de a găzdui mișcarea verticală a conductei cauzată de schimbările de temperatură. Modelele standard de suspendare cu arc de la Tianshun pot oferi opțiuni de deplasare nominală de 50, 80, 120, 150 și 200 mm, în funcție de configurația selectată.
Suport de încărcare controlată
Conductele industriale pot deveni semnificativ mai grele în timpul funcționării din cauza fluidelor de proces, a izolației și a condițiilor de service în schimbare. Un ansamblu de arc specificat corect ajută la menținerea suportului controlat pe tot parcursul ciclului de funcționare.
Transmitere redusă a vibrațiilor
Aranjamentele susținute de arc pot ajuta la reducerea transmiterii directe a vibrațiilor conductei către elementele structurale. Acest lucru poate fi valoros în jurul echipamentelor rotative, sistemelor de abur, echipamentelor de proces și altor instalații în care controlul vibrațiilor este important.
Flexibilitate de instalare
Mecanismele de reglare permit instalatorilor să ajusteze poziția și încărcarea suportului în timpul instalării. Acest lucru poate simplifica alinierea câmpului în comparație cu un aranjament de suport complet rigid.
Adaptabilitate la diferite proiecte
Ansamblurile de suspendare cu arc pot fi proiectate în funcție de diferite sarcini, cerințe de călătorie, materiale, tipuri de conexiune și condiții de mediu. Tianshun oferă, de asemenea, soluții personalizate pentru sarcini speciale, deplasare, temperatură și cerințe de conectare.
Ce parametri tehnici ar trebui să verifice inginerii?
Înainte de a comanda un suport cu arc, inginerii ar trebui să stabilească condițiile reale de funcționare, mai degrabă decât să selecteze o unitate numai în funcție de diametrul țevii. Următoarele specificații sunt deosebit de importante:
| Parametru | Interval de referință Tianshun | De ce contează |
|---|---|---|
| Sarcina de lucru | 10 N–100.000 N | Determină capacitatea de suport necesară |
| Deplasare nominală | 50–200 mm | Trebuie să se adapteze la mișcarea așteptată a țevii |
| Temperatura de operare | -20°C până la +450°C | Influențează selecția materialului și a arcului |
| Material de primăvară | 60Si2MnA / 50CrVA | Sprijină performanța mecanică și la oboseală |
| Materialul carcasei | Q235B / Q345B | Oferă protecție și suport structural |
| Tratament de suprafață | Acoperire epoxidică bogată în zinc / galvanizare la cald | Îmbunătățește protecția împotriva coroziunii |
| Standarde aplicabile | ANSI/HG 20644, GB/T 17116, DIN 2545 | Ajută la alinierea produsului la specificațiile proiectului |
Pentru proiectele internaționale EPC, inginerii pot specifica, de asemenea, standarde specifice proiectului, certificate de materiale, cerințe de inspecție sau mărturie terță parte. Aceste cerințe trebuie confirmate înainte de începerea producției.
Unde se folosesc suporturile pentru umeraș cu arc?
Suporturile cu arc sunt potrivite pentru conductele industriale unde suportul de sarcină trebuie să coexiste cu mișcarea termică controlată. Aplicațiile comune includ:
- Centrală termică conducte de abur și apă
- Sisteme de conducte auxiliare pentru centrale nucleare
- Conducte de proces petrochimic
- Cuptor de rafinărie de petrol și conducte de coloană
- Conducte terminale de GNL și GPL
- Rețele urbane de încălzire centrală
- Conducte pentru procese farmaceutice
- Conducte sanitare pentru prelucrarea alimentelor
- Linii de abur de înaltă temperatură și de înaltă presiune
Pentru instalațiile chimice și petrochimice, protecția suprafeței și selectarea materialelor pot fi deosebit de importante, deoarece suportul poate fi expus la umiditate, atmosfere corozive sau temperaturi de funcționare exigente.
Suport de primăvară variabil vs. constant: care este diferența?
Una dintre cele mai importante decizii în proiectarea suportului conductei este dacă aplicația necesită o configurație variabilă sau constantă a arcului.
| Comparaţie | Suport cu arc variabil | Suport constant de primăvară |
|---|---|---|
| Forța de sprijin | Se schimbă pe măsură ce arcul se mișcă | Conceput să rămână aproximativ constant |
| Utilizare tipică | Mișcare termică moderată | Mișcare mare sau cerințe stricte de schimbare a sarcinii |
| Considerent de proiectare | Variația de sarcină admisă | Constanța încărcăturii pe tot parcursul călătoriei |
| Aplicație tipică | Conducte generale de proces și utilități | Conexiuni principale pentru abur și echipamente sensibile |
Un suport de arc variabil poate fi adecvat în cazul în care modificarea forței de susținere rămâne acceptabilă în cadrul proiectării tensiunii de conductă. Un aranjament constant cu arc poate fi luat în considerare acolo unde echipamentul conectat are modificări de sarcină permise mai strânse sau unde este de așteptat o deplasare verticală substanțială.
Alegerea corectă ar trebui să se bazeze pe analiza tensiunii în conducte a proiectului, condițiile de încărcare la cald și rece, direcția de mișcare și limitările duzei echipamentului.
Cum sunt testate suporturile pentru umerașe?
Asigurarea calității este deosebit de importantă deoarece un suport cu arc este o componentă portantă. Testarea ar trebui să verifice nu numai dimensiunile exterioare, ci și starea materialului, performanța arcului, comportamentul la sarcină și stratul de protecție.
Activitățile tipice de inspecție și testare includ:
- Inspecție vizuală și dimensională
- Identificarea pozitivă a materialelor (PMI), acolo unde este necesar
- Testare de duritate
- Testarea particulelor magnetice sau testarea cu lichid penetrant, acolo unde este cazul
- Testarea sarcinii cu arc
- Verificarea curbei sarcină-deplasare
- Verificarea grosimii stratului de acoperire
- Inspecția finală a montajului
Rapoartele de testare din fabrică și Rapoartele de testare a materialelor pot fi furnizate pentru comenzile aplicabile. Pentru proiectele care necesită verificare suplimentară, inspecția de la terți, testarea cu martori, testarea materialelor, NDT prin sudură sau inspecția înainte de expediere pot fi, de asemenea, aranjate în conformitate cu cerințele contractului.
Cum ar trebui să alegi suportul potrivit pentru umeraș cu arc?
Selecția corectă începe cu datele de inginerie. Un pachet de specificații util ar trebui să includă următoarele informații:
- Dimensiunea și configurația conductei
- Sarcini de exploatare și instalate
- Condiții de încărcare caldă și rece
- Deplasare verticală așteptată
- Direcția de mișcare
- Temperatura de funcționare și de proiectare
- Aranjament de montaj necesar
- Dimensiunile conexiunii
- Cerințe de material și acoperire
- Standarde de proiectare și inspecție aplicabile
Pentru sistemele complexe, furnizarea tensiunii izometrice a conductelor sau a programului de sprijin relevant poate îmbunătăți semnificativ acuratețea selecției suportului. Inginerii pot evalua apoi dacă un arc variabil, un arc constant sau un alt aranjament de sprijin este adecvat.
Atunci când dimensiunile standard sunt nepotrivite, soluțiile personalizate de suspendare cu arc pot include capacități speciale de încărcare, conexiuni nestandard, dimensiuni de instalare personalizate, materiale rezistente la coroziune și design pentru medii cu temperaturi ridicate sau joase.
Întrebări frecvente despre Spring Hanger Support
1. Care este scopul principal al unui suport cu arc?
Scopul său principal este de a susține sarcinile conductei, permițând în același timp mișcarea verticală controlată cauzată de dilatarea și contracția termică. De asemenea, poate ajuta la reducerea transmisiei vibrațiilor și la menținerea unei condiții de sprijin mai stabile în timpul funcționării.
2. Ce interval de încărcare poate manevra suporturile pentru umerașul cu arc Tianshun?
Gama de produse standard la care se face referire acoperă sarcini de lucru de la 10 N la 100.000 N. Selecția reală depinde de condițiile de funcționare ale conductei, cerințele de sarcină, cursa și datele de proiectare ale proiectului.
3. Cât de multă deplasare poate găzdui umerașul cu arc?
Opțiunile standard de deplasare nominală includ 50 mm, 80 mm, 120 mm, 150 mm și 200 mm. Cerințele personalizate de deplasare pot fi evaluate în funcție de mișcarea reală a conductelor.
4. Ce materiale sunt utilizate în mod obișnuit pentru ansamblul arcului?
Materialele comune de arc includ 60Si2MnA și 50CrVA. Materialele carcasei pot include oțel carbon Q235B și Q345B, în timp ce tratamentul de suprafață poate utiliza acoperiri epoxidice bogate în zinc sau galvanizare la cald.
5. Când ar trebui luat în considerare un suport constant cu arc?
Un sprijin constant cu arc poate fi luat în considerare atunci când conducta experimentează o mișcare verticală substanțială sau atunci când echipamentul conectat necesită o forță de susținere pentru a rămâne aproximativ constantă pe toată durata deplasării proiectate. Selecția finală ar trebui să urmeze analiza tensiunii la conducte și cerințele proiectului.
6. Pot fi personalizate suporturile pentru umeraș cu arc?
Da. Personalizarea poate acoperi cerințele de încărcare și deplasare, selecția materialelor, tipurile de conexiune, dimensiunile de instalare, condițiile de mediu și alte cerințe specifice proiectului.
Obțineți o soluție personalizată pentru umeraș cu arc
Un sistem fiabil de susținere a arcurilor începe cu date precise de inginerie, selecția adecvată a materialului, producție controlată și testare documentată. Tianshun combină experiența de producție a suportului de arc cu servicii de inginerie personalizate pentru aplicații de conducte industriale. Dacă plănuiți un proiect de energie electrică, petrochimică, rafinărie, GNL, încălzire, farmaceutică sau alt proiect de conducte, împărtășiți cerințele de sarcină, deplasare, temperatură, racordare și cantitate cu echipa de ingineri. Aflați mai multe despre Tianshun Spring Hanger Support saucontactaţi-nepentru o recomandare și o cotație specifică proiectului.
