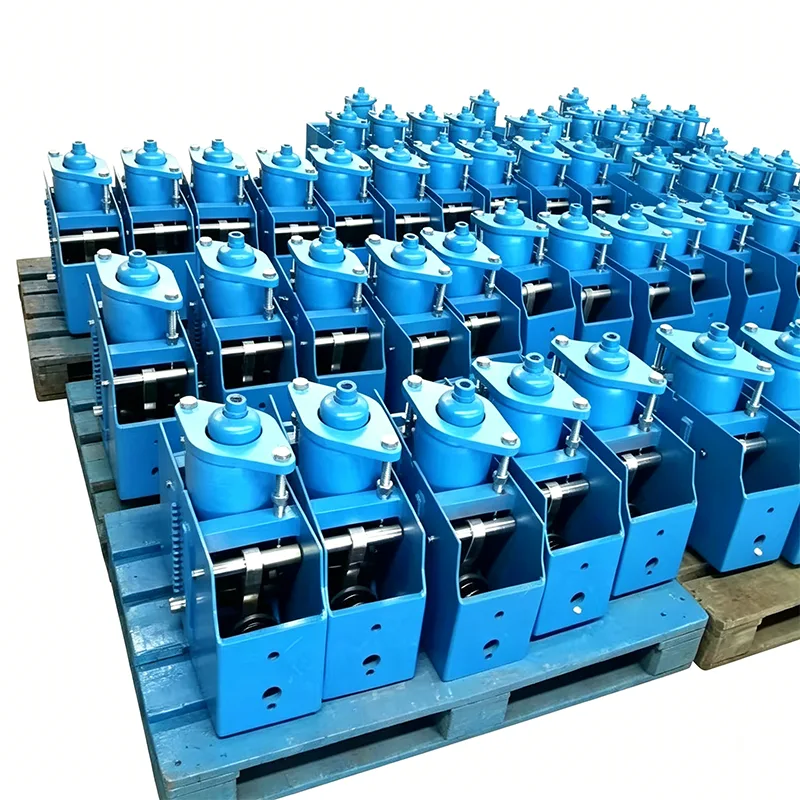

Umeraș cu arc constant de sarcină mare

Suportul cu arc constant de sarcină mare este o componentă cheie pentru controlul deplasării și încărcării în sistemele de conducte industriale. În condiții de lucru la temperatură ridicată și la presiune înaltă, conductele generează dilatare termică și deplasare de contracție din cauza schimbărilor de temperatură. Dacă forța de susținere se modifică odată cu deplasarea, aceasta va duce la concentrarea tensiunilor în conductă și va amenința funcționarea în siguranță a sistemului. Umerașul nostru cu arc constant de sarcină mare este proiectat pe principiul echilibrului momentului. Poate furniza în mod continuu forță de susținere stabilă pe întreaga cursă a deplasării verticale a conductei, evitând eficient deteriorarea conductelor și a echipamentelor conectate cauzate de stres suplimentar.

Yangzhou Tianshun Pipeline Technology Co., Ltd., înființată în 2012, s-a concentrat pe domeniul suporturilor și umerilor pentru conducte, acumulând 14 ani de experiență în producție și aplicare. Produsele noastre au servit proiecte-cheie din industria energetică, petrochimică, energetică și alte industrii în mai mult de 40 de țări din întreaga lume și au câștigat încrederea pe termen lung în răscumpărare de la clienți cu o calitate stabilă.

Curba sarcină-deplasare obținută în urma testului de tip a unui suport/agățat cu arc constant. Axa orizontală reprezintă deplasarea, în timp ce axa verticală reprezintă sarcina. Curba rămâne aproximativ orizontală pe toată cursa de lucru, demonstrând că forța de susținere rămâne esențial constantă atunci când conductele se îndoaie din cauza expansiunii și contracției termice.

Acest test de tip verifică constanța sarcinii, stabilitatea deplasării complete și fiabilitatea operațională a unităților cu arc constant. Toate unitățile de producție sunt supuse calibrării încărcăturii înainte de expediere, cu abaterea sarcinii controlată cu ±6% în conformitate cu ANSI/MSS-SP-58-2018 și NB/T47038-2013.

Aceste produse sunt aplicabile sistemelor de conducte industriale cu deplasare termică mare, inclusiv conducte principale de abur și alte conducte de înaltă temperatură și presiune.

Principiul de bază de lucru

Umerașul cu arc constant de sarcină mare adoptă un design colaborativ al mecanismului de pârghie cu braț dublu și ansamblu arc spiral, realizând o forță constantă bazată pe principiul mecanic al echilibrului momentului:

▶  Mecanismul de echilibru al momentului: atunci când conducta generează deplasare termică, ansamblul arcului transmite cuplul prin mecanismul pârghiei, menținând întotdeauna echilibrul momentului de sarcină și al arcului.

▶  Compensarea ghidajului camei: structura de ghidare a camei de precizie încorporată compensează fluctuațiile de sarcină cauzate de frecarea mecanică și abaterile de fabricație

▶  Dispozitiv indicator de cursă: Echipat cu un indicator de deplasare vizualizat, care poate observa deplasarea conductei în timp real, facilitând instalarea și reglarea la fața locului

Parametrii tehnici

Element de parametru	Indicatori tehnici	Standard de execuție
Gama de sarcină nominală	0,5 kN ~ 1000 kN (sarcină super mare personalizabilă)	GB/T 17116 / HG/T 20644
Interval de deplasare de lucru	±50mm ~ ±500mm	Conform cerințelor de proiectare inginerească
Constanța sarcinii	≤±5% (depășind cerințele standard naționale de ≤6%)	Inspecție în fabrică pe unitate
Interval de temperatură de lucru	-20℃ ~ 450℃ (personalizat pentru condiții de temperatură ridicată)	Design adaptiv material
Interval de reglare a sarcinii la fața locului	±10%	Echipat cu mecanism special de reglare
Viața de oboseală	≥10.000 de cicluri	Test de stare de lucru simulat
Material de arc	60Si2MnA oțel cu arc de înaltă rezistență	Proces de tratament termic în vid

Caracteristicile de bază ale produsului

1. Performanță stabilă a încărcăturii

Abaterea sarcinii suportului cu arc constant de sarcină mare este controlată cu ±5% pe toată cursa, depășind cerințele standardului național. Prin combinația de arc cu mai multe discuri și designul mecanic de precizie, acesta asigură că conducta obține întotdeauna un sprijin uniform în timpul deplasării termice, eliminând în mod fundamental riscul de concentrare a tensiunilor.

2. Adaptabilitate puternică la condiții de încărcare grea

Proiectat optim pentru sistemele de conducte cu sarcină mare, cadrul portantă adoptă oțel structural de înaltă rezistență Q345B, iar cilindrul cu arc este format prin filare integrală, eliminând pericolele ascunse ale sudurilor circumferențiale. Produsul poate rezista la o sarcină maximă de 1000 kN, satisfacând nevoile de suport ale conductelor de sarcină mare din centralele mari, unitățile de rafinare și alte facilități.

3. Instalare și întreținere convenabile

▶  Echipată cu un dispozitiv de blocare a sarcinii pentru a bloca arcul în timpul instalării și transportului, prevenind deplasarea accidentală

▶  Încărcarea la fața locului poate fi reglată fin cu ±10% pentru a se adapta la abaterile reale ale condițiilor de lucru

▶  Interfețe de conectare standardizate, compatibile cu diverse forme de instalare a conductelor

▶  Design structural modular, înlocuirea convenabilă a pieselor de uzură

4. Acoperire completă a condițiilor de lucru

Produsul se poate adapta la intervalul de temperatură de lucru de la -20℃ la 450℃. Pentru condiții speciale de lucru, cum ar fi GNL la temperatură joasă și abur la temperatură înaltă, materialele corespunzătoare rezistente la temperaturi înalte sau la temperaturi scăzute pot fi personalizate pentru a asigura fiabilitatea performanței în medii extreme.

Specificații tehnice ale produsului

Constant Spring Hanger Spec Table	Exemplu
Model / Seria	PH, LH, CA, CS, TH
Capacitate de încărcare (în funcțiune)	0,1 kN - 500 kN
Călătoria totală	50 mm, 100 mm, 200 mm, 400 mm
Călătorii reale	Până la 600 mm
Abaterea sarcinii (Toleranță)	±5% (Standard) / ±3% (Prec. înaltă)
Poziția de instalare	Orizontală / Verticală
Finisaj carcasa	Galvanizat la cald / epoxidic
Temp. de operare	-20°C până la +80°C (ambiant)
Material spirală arc	60Si2Mn / 50CrVA
Interval de reglare a sarcinii	±10% (ajustarea câmpului)

Asigurarea controlului producției și calității

Avem un sistem complet de producție și testare pentru a asigura performanța fiabilă a fiecărui suport cu arc constant de sarcină mare:

Fiecare produs este complet testat intern înainte de expediere

Înainte de expediere, fiecare produs trece printr-un program complet de testare intern. Acest program acoperă inspecția dimensională și vizuală, PMI (identificare pozitivă a materialului), testarea durității, testarea nedistructivă MT/PT acolo unde este cazul, testarea sarcinii arcului cu curbe de sarcină-deplasare și măsurarea grosimii acoperirii. Rapoartele de testare din fabrică (FTR) și Rapoartele de testare a materialelor (MTR) sunt furnizate împreună cu transportul.

Această testare internă nu este testare terță parte acreditată de ILAC

În cazul în care este necesară testarea de către terți sau testarea de laborator, aceasta poate fi aranjată separat ca serviciu opțional.

Servicii opționale de inspecție terță parte (cotate separat)

1. Testarea materialelor

Sunt disponibile analiza compoziției chimice, testarea la tracțiune, testarea la impact Charpy la temperatură joasă și testarea durității.

2. Sudați NDT

Pot fi furnizate testarea particulelor magnetice (MT), testarea cu lichid penetrant (PT), testarea cu ultrasunete (UT) și testarea radiografică (RT).

3. Testarea performanței la sarcină cu arc

Sunt incluse curbele sarcină-deplasare.

4. Inspecție de protecție împotriva coroziunii galvanizare la cald / acoperire epoxidică

5. Testare asistată, supraveghere în fabrică și inspecție înainte de expediere (PSI)

Ce ne face diferiți

Comparat cu sistemul internațional de suport pentru conducte LISEGA

Pentru acuratețea sarcinii, standardele de testare și sistemele de documentare, folosim sistemul internațional de suport pentru țevi LISEGA ca punct de referință.

Mai mult decât un producător intern standard

Un producător autohton standard furnizează de obicei numai produsul. Mergem mai departe oferind o curbă sarcină-deplasare cu fiecare unitate de arc. De asemenea, ajutăm la aranjarea de teste SGS terță parte și inspecții cu martori și sprijinim revizuirea documentelor de către inginerii PE/CPE pentru proiectele de peste mări.

Service & Suport

▶  Asistență tehnică înainte de vânzare: echipă profesionistă de vânzări familiarizată cu diverse aplicații pentru condiții de lucru, poate oferi sugestii de selecție și soluții tehnice în funcție de parametrii conductei

▶  Servicii personalizate: susține personalizarea produsului pentru sarcini speciale, deplasări speciale și forme speciale de instalare

▶  Garanție post-vânzare: oferiți îndrumări de instalare și consultanță tehnică și răspundeți prompt la problemele legate de calitatea produsului

▶  Ciclul de livrare: modelele convenționale sunt în stoc, iar produsele personalizate sunt livrate conform ciclului convenit
