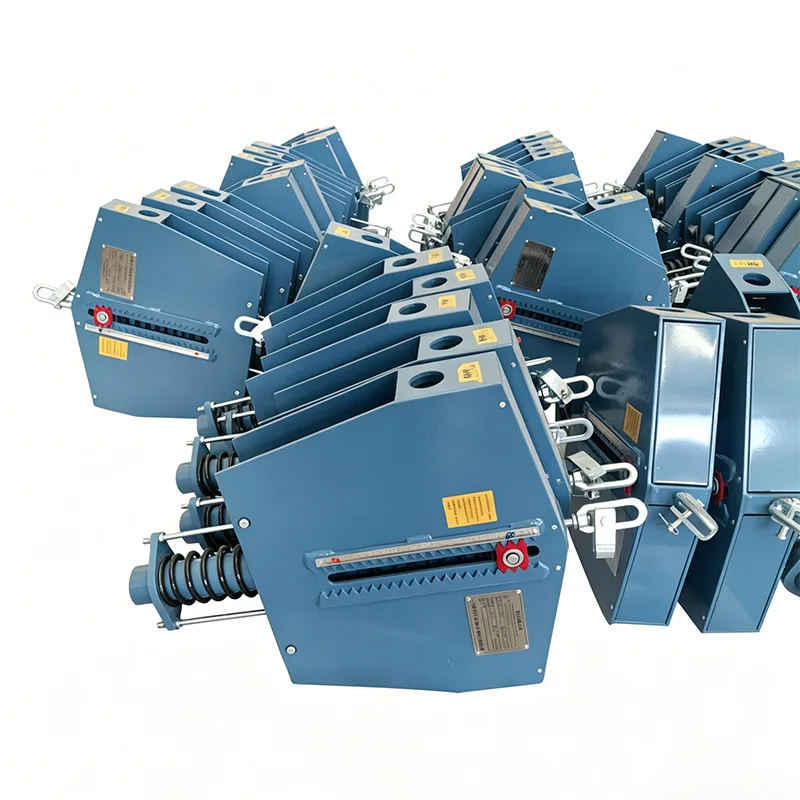

Umeraș cu arc constant rezistent

Yangzhou Tianshun Pipeline Technology Co., Ltd., fondată în 2012, este o întreprindere industrială și comercială integrată care se concentrează pe cercetare și dezvoltare și producția de produse de sprijinire a conductelor. În ultimii 14 ani, am deservit proiecte energetice, petrochimice și energetice în mai mult de 40 de țări din întreaga lume și am câștigat încrederea pe termen lung din partea clienților cu o calitate stabilă a produselor. Umerașul cu arc constant pentru utilizare grea este produsul nostru emblematic dezvoltat pentru condiții de lucru cu sarcini mari și cerințe ridicate. A fost consolidat sistematic în materiale, structură și tehnologie pentru a oferi o garanție de încredere pentru funcționarea în siguranță a conductelor în condiții extreme de lucru.

Curba sarcină-deplasare obținută în urma testului de tip a unui suport/agățat cu arc constant. Axa orizontală reprezintă deplasarea, în timp ce axa verticală reprezintă sarcina. Curba rămâne aproximativ orizontală pe toată cursa de lucru, demonstrând că forța de susținere rămâne esențial constantă atunci când conductele se îndoaie din cauza expansiunii și contracției termice.

Acest test de tip verifică constanța sarcinii, stabilitatea deplasării complete și fiabilitatea operațională a unităților cu arc constant. Toate unitățile de producție sunt supuse calibrării încărcăturii înainte de expediere, cu abaterea sarcinii controlată cu ±6% în conformitate cu ANSI/MSS-SP-58-2018 și NB/T47038-2013.

Aceste produse sunt aplicabile sistemelor de conducte industriale cu deplasare termică mare, inclusiv conducte principale de abur și alte conducte de înaltă temperatură și presiune.

Care sunt condițiile de muncă grele? De ce sunt necesare umerașe speciale

În proiectele industriale mari, există un tip special de sistem de conducte:

▶  Conducte cu pereți groși cu diametru mare: peste DN600, grosimea peretelui peste 20 mm

▶  Sisteme de conducte grele: sarcină per punct de ridicare peste 200 kN, unele peste 500 kN

▶  Conducte principale de înaltă temperatură și de înaltă presiune: abur principal al centralei electrice, conducte de proces la temperatură înaltă ale unităților de rafinare

▶  Conducte cu deschidere mare: secțiuni de conducte cu deschidere mare în galerii de conducte cu sarcini concentrate mari

Dacă pentru aceste conducte grele sunt utilizate umerașe obișnuite cu forță constantă, este foarte probabil să apară următoarele probleme:

▶  Deformarea carcasei și fisurarea: sarcina depășește limita de rezemare structurală

▶  Rigiditate insuficientă a arcului: compresie excesivă, pierderea caracteristicilor forței constante

▶  Defecțiune prin forfecare a știftului: rezistență insuficientă a pieselor de legătură

▶  Deformarea la tracțiune a tijei de suspensie: tijă cu diametru mic, extensie de supraîncărcare

Umerașul Heavy Duty Constant Spring este un produs ranforsat special dezvoltat pentru astfel de condiții de lucru, cu întărire sistematică din toate dimensiunile materialelor, structurii și tehnologiei.

Cazuri și lecții de defecțiuni pentru sarcini grele

Conform statisticilor din industrie, condițiile de muncă grele reprezintă mai mult de 60% din accidentele de defectare a conductelor:

Cazul 1: Conducta principală de abur a unei centrale electrice

Problemă: Agățat obișnuit cu forță constantă adoptat, sarcină per punct de ridicare 280 kNCConsecință: Placa laterală a carcasei s-a fisurat după 3 ani de funcționare, conducta sa scufundat 120 mmPierdere: 15 zile de întreținere prin oprire, pierdere directă de peste 10 milioane RMB

Cazul 2: conductă de temperatură înaltă a unei unități de rafinare

Problemă: Diametrul știftului de fixare a fost prea mic, rezistența a scăzut la temperatură ridicată. Consecință: Ruptura prin forfecare a știftului, conducta a căzut, provocând scurgeri medii.

Cazul 3: Conducta frigorifică a unui terminal GNL

Problemă: fragilizarea materialului la temperatură scăzută, carcasa obișnuită Q235 crăpată. Consecință: deplasarea conductei scăpată de sub control, scurgerea flanșei interfeței cutiei rece. Îmbunătățirea: Umerașele pentru sarcini grele adoptă materiale rezistente la temperatură joasă

În 14 ani de experiență în industrie, Yangzhou Tianshun Pipeline Technology s-a ocupat de multe proiecte similare de transformare a defecțiunilor de suport pentru sarcini grele și înțelege profund particularitățile și riscurile condițiilor de lucru grele.

Specificații tehnice ale produsului

Analiza a 7 modele armate pentru sarcini grele

Sistem structural de înaltă rezistență

Shell adoptă oțel de înaltă rezistență Q345B, slab aliat, puterea de curgere a crescut cu 40%

Grosimea plăcii laterale a crescut cu 50%, tăierea întregii plăci fără suduri de îmbinare

Designul plăcii nervurilor de ranforsare inferioară pentru a dispersa stresul concentrat

Conexiune de înaltă rezistență cu diametru mare

Pinul adoptă oțel structural aliat 40Cr, stins și revenit, rezistență crescută cu 80%

Diametrul știftului proiectat cu un factor de siguranță de 5 ori sarcina maximă

Bucșă auto-lubrifiantă adoptată pentru a reduce frecarea și a îmbunătăți constanța

Tehnologie paralelă cu mai multe arcuri

2-4 seturi de arcuri în paralel pentru sarcini mari, sarcina unică a arcului controlată într-un interval rezonabil

Design de compresie sincronă cu grup de arc pentru a evita sarcina excentrică

Fiecare arc a fost testat separat, abaterea potrivită ≤2%

Mecanism de pârghie întărit

Secțiune transversală a brațului de pârghie mărită, modul de îndoire crescut cu 100%

Placă de căptușeală îngroșată la punctul de sprijin pentru a preveni strivirea locală

Suprafața camei stinsă de înaltă frecvență, duritate peste HRC45, durata de viață a rezistenței la uzură crescută de 3 ori

Control de înaltă precizie a producției

Pozițiile găurilor cheie procesate de CNC, precizia poziției ± 0,1 mm

Eroarea raportului momentului pârghiei controlată în ±1%

Compresia arcului reglată cu precizie, abaterea sarcinii la rece ≤3%

Control perfect al calității sudurii

Sudurile principale portante adoptă procesul de sudare cu penetrare completă

Testare 100% cu ultrasunete, îndeplinind cerințele JB/T 4730 grad II

Tratament de reducere a tensiunilor post-sudare pentru a elimina stresul rezidual de sudare

Protecție de siguranță multiplă

Limitele mecanice superioare și inferioare stabilite pentru a preveni deteriorarea prin cursă excesivă

Dispozitiv de protecție la suprasarcină, care declanșează avertizare la sarcină anormală

Dispozitiv de blocare a deplasării pentru protejarea arcurilor în timpul instalării și transportului

Comparație performanță sarcină-deplasare

Următoarele sunt date măsurate (sarcină de 300 kN, stare de lucru cu deplasare de 200 mm):

Deviația de sarcină a cursei complete a suportului cu arc constant pentru utilizare grea este controlată cu ±4%, mult mai bine decât cerințele standardului național, protejând eficient siguranța conductelor și a echipamentelor.

Sistemul nostru de verificare a produselor pentru sarcini grele

Fiecare umeraș cu arc constant pentru utilizare grea trebuie să efectueze următoarea verificare înainte de livrare:

Inspecția materialului primit

Verificarea certificatului de material a plăcilor de oțel și a barelor rotunde

Reverificarea durității și compoziției oțelului cu arc

Verificarea compatibilităţii materialelor de sudare

Inspecția procesului de producție

Inspecția CMM a dimensiunilor de prelucrare CNC

Testare UT de sudare

Încercarea curbei sarcină-deplasare a grupului de arc

Test complet din fabrica de mașini

Test de încărcare cu cursă completă 100%, înregistrând date de 20 de puncte de măsurare

Calcul de constanță, reluare pentru produse necalificate

Dispozitiv de blocare și test de funcționare a dispozitivului de limită

Calibrarea indicatorului de deplasare

Documentele fabricii

Documente de certificare a calității materialelor

Raport de inspecție suduri

Raportul testului de primăvară

Curba de testare completă a sarcinii-deplasare a mașinii

Certificat de calificare a produsului și manual de instalare

Scenarii tipice de aplicații pentru sarcini grele

Livrarea proiectelor și service

Proces de service exclusiv pentru proiecte grele

1. Andocare tehnică: inginerii profesioniști se acoperă cu analiștii de stres pentru conducte pentru a confirma cerințele de încărcare, deplasare și spațiu

2.Scheme design: Furnizați scheme de design personalizate pentru constrângeri speciale de spațiu

3. Confirmarea desenului: Furnizați desene detaliate de asamblare și tabele de încărcare, semnate și confirmate de ambele părți

4. Urmărirea producției: Furnizați fotografii săptămânale privind progresul producției pentru proiecte majore

5. Acceptarea din fabrică: clienții sau terți pot fi invitați să asista la testele din fabrică

6.Serviciul la fața locului: Oferiți îndrumări de instalare, asistență tehnică la fața locului, dacă este necesar

7.Urmărirea operațiunii: Vizita de întoarcere la 6 luni de la punere în funcțiune pentru a înțelege starea de funcționare

Performanță și angajament

▶  S-au livrat mai mult de 500 de seturi de umerașe cu forță constantă pentru sarcini grele, sarcină maximă o singură unitate de 800 kN

▶  Toate produsele grele oferă o garanție de calitate de 3 ani

▶  Oferiți soluții pentru orice problemă de calitate în timpul funcționării în termen de 48 de ore

▶  Consultație tehnică pe viață și furnizare de piese de schimb

Umerașul cu arc constant pentru utilizare grea este o garanție de încredere pentru funcționarea în siguranță a sistemelor de conducte pentru sarcini grele. Cu 14 ani de concentrare, înțelegem profund că condițiile de muncă grele nu permit greșeli. Fiecare produs a fost supus unor teste stricte pentru a asigura o funcționare stabilă în condiții extreme de lucru.
