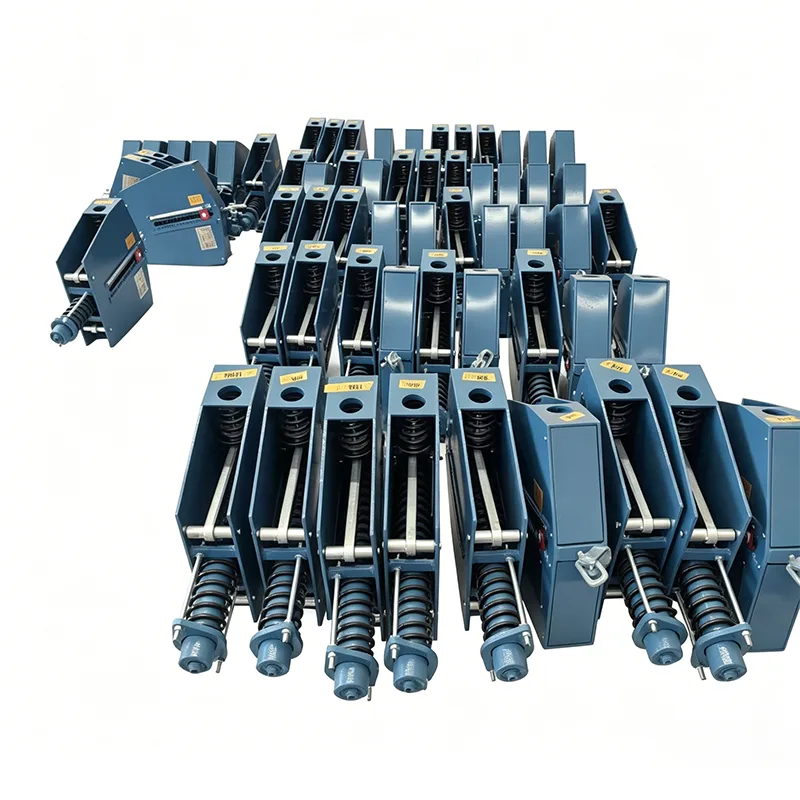

Centrală Termoelectrică Constant Spring Hanger

În sistemele complexe de conducte abur-apă, gaze arse-aer și cărbune pulverizat ale centralelor termice, deplasarea termică a conductelor cauzată de schimbări drastice de temperatură reprezintă un pericol ascuns de bază care amenință siguranța sistemului. Susținut de 14 ani de acumulare tehnică în domeniul asistenței pentru conducte, Yangzhou Tianshun Pipeline Technology Co., Ltd. a dezvoltat special Thermal Power Plant Constant Spring Hanger pentru condiții de lucru cu energie termică. Proiectat pe baza principiului echilibrului momentului, acest produs oferă forță de susținere constantă continuă atunci când deplasarea termică verticală are loc în conducte, absoarbe și compensează eficient solicitarea de deplasare, previne deteriorarea conductelor și echipamentelor conectate de stres suplimentar și asigură funcționarea în siguranță pe termen lung a centralelor electrice.

Curba sarcină-deplasare obținută în urma testului de tip a unui suport/agățat cu arc constant. Axa orizontală reprezintă deplasarea, în timp ce axa verticală reprezintă sarcina. Curba rămâne aproximativ orizontală pe toată cursa de lucru, demonstrând că forța de susținere rămâne esențial constantă atunci când conductele se îndoaie din cauza expansiunii și contracției termice.

Acest test de tip verifică constanța sarcinii, stabilitatea deplasării complete și fiabilitatea operațională a unităților cu arc constant. Toate unitățile de producție sunt supuse calibrării încărcăturii înainte de expediere, cu abaterea sarcinii controlată cu ±6% în conformitate cu ANSI/MSS-SP-58-2018 și NB/T47038-2013.

Aceste produse sunt aplicabile sistemelor de conducte industriale cu deplasare termică mare, inclusiv conducte principale de abur și alte conducte de înaltă temperatură și presiune.

Specificații tehnice ale produsului

Constant Spring Hanger Spec Table	Exemplu
Model / Seria	PH, LH, CA, CS, TH
Capacitate de încărcare (în funcțiune)	0,1 kN - 500 kN
Călătoria totală	50 mm, 100 mm, 200 mm, 400 mm
Călătorii reale	Până la 600 mm
Abaterea sarcinii (Toleranță)	±5% (Standard) / ±3% (Prec. înaltă)
Poziția de instalare	Orizontală / Verticală
Finisaj carcasa	Galvanizat la cald / epoxidic
Temp. de operare	-20°C până la +80°C (ambiant)
Material spirală arc	60Si2Mn / 50CrVA
Interval de reglare a sarcinii	±10% (ajustarea câmpului)

Aplicație de inginerie și realizare a valorii

Sistemele de conducte din centralele termice au cerințe extrem de ridicate pentru fiabilitatea pieselor de susținere. Când proiectăm suportul cu arc constant al centralei termice, am luat în considerare pe deplin punctele practice de inginerie:

Eliminarea tensiunii suplimentare: În intervalul specificat de sarcină-deplasare, momentul arcului și momentul încărcării mențin întotdeauna echilibrul dinamic, evitând deformarea conductei sau scurgerea îmbinării cauzate de dilatarea termică și contracția la rece.

Setarea exactă a stării rece: Producătorul efectuează reglajul de precomprimare strict în funcție de sarcina de instalare furnizată de utilizatori și fixează placa indicatoare în poziția teoretică de lucru în stare rece prin blocuri de poziționare, asigurându-se că arcul este temporar într-o stare rigidă în timpul instalării la fața locului și evitând stresul accidental în timpul construcției.

Monitorizarea intuitivă a funcționării și întreținerii: Designul plăcii indicator de deplasare externă permite personalului de operare și întreținere să verifice intuitiv dacă deplasarea suportului arcului sub sarcină de lucru este în concordanță cu proiectarea după ce conducta este pusă în funcțiune normală, facilitând întreținerea preventivă.

Control strict al calității și specificații de instalare

Fiecare produs este complet testat intern înainte de expediere

Înainte de expediere, fiecare produs trece printr-un program complet de testare intern. Acest program acoperă inspecția dimensională și vizuală, PMI (identificare pozitivă a materialului), testarea durității, testarea nedistructivă MT/PT acolo unde este cazul, testarea sarcinii arcului cu curbe de sarcină-deplasare și măsurarea grosimii acoperirii. Rapoartele de testare din fabrică (FTR) și Rapoartele de testare a materialelor (MTR) sunt furnizate împreună cu transportul.

Această testare internă nu este testare terță parte acreditată de ILAC

În cazul în care este necesară testarea de către terți sau testarea de laborator, aceasta poate fi aranjată separat ca serviciu opțional.

Servicii opționale de inspecție terță parte (cotate separat)

1. Testarea materialelor

Sunt disponibile analiza compoziției chimice, testarea la tracțiune, testarea la impact Charpy la temperatură joasă și testarea durității.

2. Sudați NDT

Pot fi furnizate testarea particulelor magnetice (MT), testarea cu lichid penetrant (PT), testarea cu ultrasunete (UT) și testarea radiografică (RT).

3. Testarea performanței la sarcină cu arc

Sunt incluse curbele sarcină-deplasare.

4. Inspecție de protecție împotriva coroziunii galvanizare la cald / acoperire epoxidică

5. Testare asistată, supraveghere în fabrică și inspecție înainte de expediere (PSI)

Ce ne face diferiți

Comparat cu sistemul internațional de suport pentru conducte LISEGA

Pentru acuratețea sarcinii, standardele de testare și sistemele de documentare, folosim sistemul internațional de suport pentru țevi LISEGA ca punct de referință.

Mai mult decât un producător intern standard

Un producător autohton standard furnizează de obicei numai produsul. Mergem mai departe oferind o curbă sarcină-deplasare cu fiecare unitate de arc. De asemenea, ajutăm la aranjarea de teste SGS terță parte și inspecții cu martori și sprijinim revizuirea documentelor de către inginerii PE/CPE pentru proiectele de peste mări.

De ce să alegeți umerașul cu arc constant al centralei termice Tianshun?

Experiență bogată în proiecte de energie termică: produsele sunt utilizate pe scară largă în conductele de abur-apă și sistemele de suspendare a echipamentelor de cazane ale centralelor termice din țară și din străinătate și au rezistat testelor mai multor cicluri de pornire și oprire a unităților.

Asistență inginerească personalizată: Oferim servicii tehnice complete de proces, de la calculul tensiunii în conductă, selecția tipului și potrivirea la îndrumări de instalare la fața locului, asigurându-ne că fiecare suport se potrivește cu exactitate condițiilor de lucru.

Livrare stabilă a lanțului de aprovizionare: bazându-ne pe linii de producție automate și pe echipamente complete de testare la baza noastră din Jiangsu, asigurăm livrarea la timp și de înaltă calitate a materialelor pentru proiecte de energie termică în loturi mari.

Asistență completă pentru ciclul de viață: stabilim fișiere de proiect exclusive și oferim evaluarea stării și îndrumări de înlocuire în timpul întreținerii opririi, reducând riscurile de funcționare și întreținere ale centralelor electrice.

Obțineți asistență tehnică acum:

Yangzhou Tianshun Pipeline Technology Co., Ltd. se angajează să ofere o garanție stabilă și de încredere pentru asistență pentru conducte pentru întreprinderile globale de energie termică, cu un suport de primăvară constant al centralei termice de standard înalt!
