Amortizor de lichid vâscos

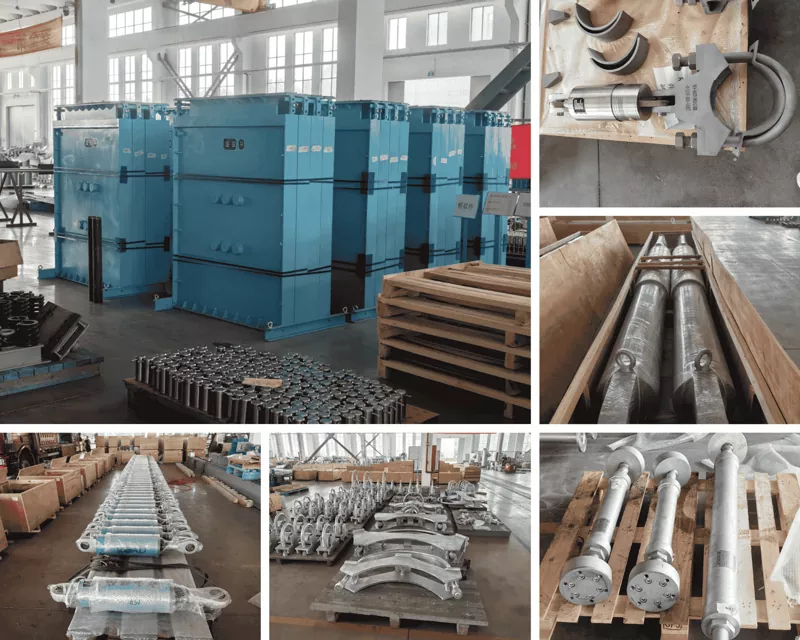

Yangzhou Tianshun furnizează amortizoare cu fluide vâscoase sectoarelor de inginerie civilă, poduri, energie electrică și industriale. Producția noastră are sediul într-o fabrică de 35.000 m² din Jiangsu, China, cu o forță de muncă calificată de peste 100 de oameni. În timp ce afacerea noastră de asistență pentru conducte a fost fondată în 2012, echipa din spatele produselor noastre de amortizare aduce peste 20 de ani de experiență specializată în tehnologia de amortizare a fluidelor. Rezultatul este amortizorul nostru de fluid vâscos de a treia generație, un produs pe care l-am dezvoltat cu proprietate intelectuală deținută în totalitate. Expediem către proiecte din peste 45 de țări în conformitate cu un sistem de calitate certificat ISO 9001:2015.

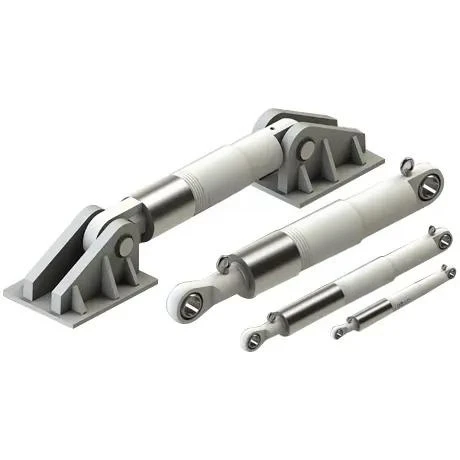

Un amortizor de fluid vâscos este un dispozitiv hidraulic care transformă mișcarea mecanică în căldură, reducând vibrațiile și disipând energia transmisă unei structuri de cutremure, vânturi puternice sau mașini. Componentele principale sunt un cilindru umplut cu un ulei de silicon special selectat, un piston cu un orificiu de amortizare de precizie, o tijă de piston, bucșe, garnituri și conectori de capăt.

În condiții normale, amortizorul se mișcă lent odată cu dilatarea termică a structurii sau cu deplasarea de serviciu, oferind o rezistență foarte mică. Când un eveniment dinamic forțează structura să se miște rapid, pistonul împinge fluidul prin structura de amortizare cu viteză mare. Diferența de presiune pe piston generează o forță rezistentă proporțională cu viteza, iar energia este disipată sub formă de căldură în fluid. Odată ce forța externă scade, amortizorul revine la starea sa neutră, gata pentru următorul ciclu.

Tehnologia de a treia generație și de ce contează

Amortizorul nostru de fluid vâscos de a treia generație este construit în jurul unui principiu de amortizare a orificiului de jet, folosind ulei de silicon cu vâscozitate scăzută. Generațiile anterioare de amortizoare s-au bazat adesea pe medii cu vâscozitate ridicată care ar putea schimba proprietățile odată cu temperatura și îmbătrânirea, ceea ce duce la performanțe inconsistente în timp. Designul de a treia generație depășește acest lucru prin trecerea fluidului prin găuri mici prelucrate cu precizie la viteză mare, creând o forță de amortizare stabilă și previzibilă.

Avantajele sunt măsurabile. Caracteristica de amortizare este foarte repetabilă într-un interval larg de temperatură, deoarece uleiul de silicon cu vâscozitate scăzută menține vâscozitatea stabilă în funcțiune. Structura internă de amortizare este proiectată astfel încât durata de viață la oboseală și fiabilitatea sunt îmbunătățite semnificativ în comparație cu produsele din generația anterioară. Nu există supape mecanice care să se lipească sau să se poată uza, iar amortizarea este realizată exclusiv prin dinamica fluidelor. Această tehnologie reprezintă cea mai mare capacitate dintre amortizoarele vâscoase pe care le producem și deținem drepturi complete de proprietate intelectuală asupra designului.

Fiabilitatea construcției și a materialelor

Ansamblu cilindru și piston

Cilindrul este fabricat din oțel de înaltă rezistență, prelucrat la toleranțe strânse pentru rotunjimea alezajului și finisarea suprafeței. Tija pistonului este placată cu crom dur sau tratată cu un proces echivalent de întărire a suprafeței pentru a rezista la zgârieturi și la coroziune. Pistonul însuși conține matricea de orificii de jet, dimensionată în funcție de coeficientul de amortizare și exponentul de viteză necesar pentru proiectul specific.

Sistem de etanșare pentru o durată lungă de viață

Garniturile sunt selectate pentru compatibilitatea cu uleiul de silicon și pentru rezistența la uzură în timpul ciclurilor repetate. Aranjamentul de etanșare este conceput pentru a menține fluidul în interior și contaminarea în exterior, chiar și în medii cu praf sau marine. Integritatea etanșării pe termen lung este unul dintre motivele pentru care putem oferi durate de viață extinse pentru aceste amortizoare.

Stabilitate medie a fluidului

Mediul de amortizare este un ulei siliconic de puritate ridicată, cu vâscozitate scăzută. Nu se degradează, nu se degradează sau nu se modifică în mod apreciabil de-a lungul deceniilor de serviciu așteptat. Sensibilitatea sa la temperatură scăzută asigură că amortizorul oferă performanțe consistente, indiferent dacă este instalat într-un pod cu climă rece sau într-o fabrică industrială fierbinte.

Conectori de capăt

Sunt disponibile capete de știft, știfturi și rulmenți sferici pentru a interfața cu structura și elementul susținut. Aceste conexiuni sunt proiectate pentru a transmite întreaga forță nominală de amortizare fără a introduce momente de încovoiere nedorite în corpul amortizorului.

Domeniul de aplicare tehnic

Toți parametrii sunt adaptați analizei structurale. Examinăm specificațiile proiectului și confirmăm caracteristicile amortizorului înainte de fabricație.

Controlul și testarea calității

Fiecare amortizor de fluid vâscos este supus testelor de acceptare din fabrică pe o bancă de testare dinamică calibrată. Testul aplică cicluri de deplasare sinusoidale sau triunghiulare la viteze reprezentative de proiect și măsoară forța rezultată. Verificăm că forța de amortizare măsurată se încadrează în limitele de toleranță specificate și că exponentul vitezei se potrivește cu valoarea de proiectare. Înregistrările testelor fac parte din pachetul final de documentație.

Trasabilitatea materialului este menținută pentru toate limitele de presiune și componentele structurale. Sudurile sunt examinate de personal calificat și, atunci când este necesar, sunt furnizate rapoarte de încercări nedistructive. Procedurile noastre certificate ISO 9001 acoperă întregul proces, de la inspecția fluidelor și a oțelului până la vopsirea și ambalarea finală.

Pentru aplicații critice, cum ar fi spitalele și podurile din zonele seismice ridicate, putem susține teste de calificare suplimentare, inclusiv ciclul de oboseală dincolo de durata de viață de proiectare, testarea rezistenței etanșării și verificarea rezistenței la coroziune.

Acolo unde sunt aplicate amortizoare de fluid vâscos

Clădiri civile

Turnurile rezidențiale, blocurile de birouri și centrele comerciale folosesc amortizoare vâscoase pentru a reduce balansul în timpul cutremurelor și vântului puternic. Amortizoarele sunt adesea integrate în spații de contravântuire sau cuplate cu pereți de forfecare pentru a absorbi energia și a proteja structura primară.

Inginerie Lifeline

Spitale, școli, centre de răspuns în caz de urgență și alte facilități care trebuie să rămână operaționale după un eveniment seismic se bazează pe amortizoare vâscoase pentru a limita daunele structurale. Capacitatea de a menține funcționarea atunci când comunitățile au cel mai mult nevoie de ea este un factor cheie pentru selecția amortizoarelor în aceste proiecte.

Instalatii industriale

Clădirile fabricii, turnurile de procesare și structurile de susținere a echipamentelor grele sunt supuse vibrațiilor de la mașinile rotative și sarcinilor dinamice ocazionale. Amortizoarele vâscoase reduc oboseala și îmbunătățesc confortul și siguranța operatorului.

Poduri

Podurile pietonale și viaductele de autostrăzi folosesc amortizoare vâscoase pentru a controla mișcarea punții cauzată de trafic, vânt și excitația seismică. Amortizoarele instalate între punte și piloni sau între travele adiacente reduc deplasarea lagărului și previn lovirea.

Centrale electrice și centrale petrochimice

Sistemele de conducte și cadrele echipamentelor din instalațiile energetice și petrochimice beneficiază de amortizoare vâscoase acolo unde este necesară reținerea seismică sau izolarea vibrațiilor. Capacitatea de a proiecta amortizoare pentru anumite praguri de viteză le face potrivite atât pentru evenimente extreme ocazionale, cât și pentru vibrații continue.

Industria siderurgică

Cadrele structurale grele care susțin cuptoarele, laminoarele și sistemele de manipulare a materialelor sunt candidate pentru amortizarea vâscoasă pentru a limita amplificarea dinamică în timpul funcționării.

Întrebări frecvente

Care este diferența dintre un amortizor de lichid vâscos și un amortizor hidraulic?

Un amortizor hidraulic acționează ca un blocaj sensibil la viteză: permite mișcarea termică lentă și devine aproape rigid în timpul mișcării rapide. Un amortizor de lichid vâscos nu se blochează. Ea aplică o forță rezistivă care crește cu viteza și disipează energia sub formă de căldură pe toată durata mișcării. Amortizoarele sunt proiectate pentru disiparea continuă a energiei, în timp ce amortizoarele sunt proiectate pentru o reținere dinamică ocazională.

Cum este specificată forța de amortizare pentru un proiect?

Inginerul structural determină coeficientul de amortizare necesar și exponentul de viteză pe baza analizei dinamice a clădirii sau a podului. Primim acești parametri împreună cu cursa, tipul de conectare la capăt și condițiile de mediu și proiectăm amortizorul în consecință. Dacă vă aflați în stadiul preliminar, inginerii noștri vă pot ajuta cu selecția parametrilor pe baza tipurilor structurale generice și a cerințelor codului.

Amortizorul poate funcționa atât la tensiune, cât și la compresie?

Da. Amortizoarele noastre cu fluide vâscoase sunt proiectate să funcționeze în ambele direcții, producând forțe de amortizare simetrice sau asimetrice, după cum este necesar. Aranjamentul orificiului poate fi configurat pentru a oferi diferite caracteristici de amortizare în tensiune și compresie, dacă proiectul o cere.

Ce întreținere necesită un amortizor de lichid vâscos?

În condiții normale, amortizorul este etanșat pe viață și nu necesită schimbări de rutină a fluidului. Se recomandă inspecția vizuală periodică a suprafeței tijei pistonului, a etanșărilor și a conectorilor de capăt. Pentru aplicațiile critice, oferim linii directoare pentru intervalele de testare funcțională. În cazul în care o unitate are nevoie vreodată de recondiționare, fabrica noastră oferă servicii complete și recertificare.

Sunt amortizoarele certificate conform standardelor internaționale?

Producem conform EN 15129 pentru dispozitive antiseismice și putem îndeplini cerințele ASCE 7, AASHTO și alte coduri naționale la cerere. Marcajul CE este disponibil pentru proiectele din Spațiul Economic European. Toate rapoartele de testare și declarațiile necesare sunt incluse în pachetul de documentație.

Care este timpul obișnuit de livrare pentru un amortizor personalizat?

Timpul de producție depinde de capacitatea forței, cursa și cantitatea. Ca ghid, amortizoarele standard pot fi produse în opt până la zece săptămâni. Amortizoarele mai mari sau comenzile în cantități mari pot necesita timp suplimentar, lucru pe care îl confirmăm la cotație. Menținem transparența cu privire la etapele de producție pe tot parcursul comenzii.

Lucrul cu Tianshun

Când ne contactați în legătură cu o cerință de amortizor cu lichid vâscos, un manager de cont dedicat, cu cunoștințe de inginerie a amortizoarelor, răspunde în termen de 24 de ore. Examinăm criteriile de performanță structurală, inclusiv forța de amortizare, cursa și exponentul vitezei și returnăm o propunere tehnică și comercială. Fitingurile de capăt personalizate, acoperirile speciale și documentația specifică proiectului fac parte din domeniul nostru de aprovizionare de rutină.

Experiența noastră de peste două decenii în tehnologia de amortizare înseamnă că vă putem sprijini proiectul de la concept până la punere în funcțiune. După livrare, rămânem disponibili pentru îndrumări de instalare și sfaturi de service pe termen lung. Procentul mare de afaceri repetate de la firmele de inginerie și contractori indică faptul că amortizoarele noastre oferă performanța așteptată pe toată durata de viață a structurii.
