Sway Struts

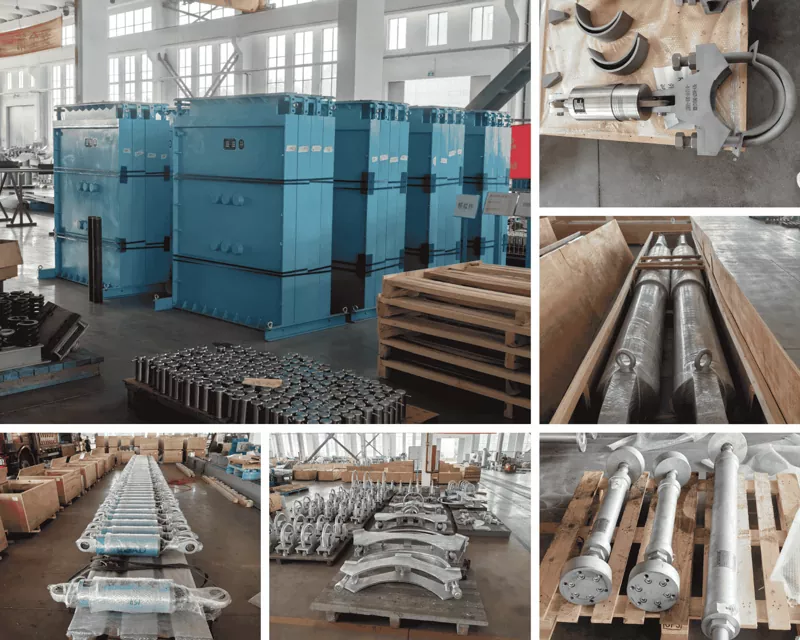

Yangzhou Tianshun proiectează și produce suporturi de balansare pentru generarea de energie, petrochimie, HVAC, construcții navale și aplicații nucleare. Din 2012, fabrica noastră din Jiangsu, China — 35.000 m² cu peste 100 de angajați calificați — a furnizat dispozitive de reținere a țevilor proiectelor din peste 45 de țări. Fiecare bară de balansare este construită conform unui sistem de calitate certificat ISO 9001:2015 și livrat cu documentația de testare și materială necesară.

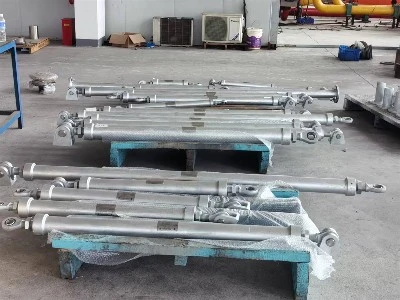

O bară de balansare limitează mișcarea laterală a unei țevi fără a restrânge dilatarea termică în direcția axială. În funcționare normală, acceptă deplasări termice lente de-a lungul conductei. Când apare o forță laterală - de la vânt, accelerație seismică, lovitură de berbec, vibrația echipamentului rotativ sau mișcarea valurilor pe o platformă marină - loncherul acționează ca un element rigid, ținând conducta în poziție și transmite sarcina către structura clădirii sau raftul de oțel. Acest lucru protejează sudurile conductelor, flanșele și echipamentele conectate împotriva deteriorării cauzate de oboseală și a impactului.

Deoarece suportul poate fi reglat în orice unghi, acesta funcționează în instalații verticale, orizontale și înclinate. Ajustabilitatea lungimii permite echipei de șantier să o potrivească la golul așa cum a fost construit dintre atașarea țevii și punctul de ancorare structurală, absorbind toleranțe pe care desenele nu le pot prevedea întotdeauna.

Construcție și caracteristici cheie

Corp din oțel de înaltă rezistență

Tubul de bară, fitingurile de capăt și feroneria sunt fabricate din oțel carbon sau oțel slab aliat selectat pentru sarcina și temperatura specificate. Certificatele standard de material însoțesc fiecare lot, confirmând proprietățile mecanice și compoziția chimică. Pentru medii corozive sau marine, sunt disponibile clase de oțel inoxidabil.

Lungime reglabilă pentru precizia câmpului

Un mecanism de reglare telescopic sau filetat permite setarea barei la lungimea exactă instalată la fața locului. Opțiunile tipice de ajustare a cursei sunt ±25 mm, ±50 mm și ±100 mm. Această ajustabilitate înseamnă că bara poate fi instalată fără tăiere sau sudură și compensează nealinierea minoră între sabotul țevii și structură.

Opțiuni multiple de conectare finală

Pentru a se potrivi diferitelor atașări ale țevilor și aranjamentelor de interfață structurală, loncherul poate fi furnizat cu articulații sferice, capete de șosea sau conexiuni cu tije filetate. Articulațiile sferice permit rotația unghiulară și împiedică introducerea momentelor de încovoiere în tubul lonchetei. Capetele șuruburilor oferă o conexiune simplă prin fixare pentru instalări simple. Furnizăm tipul de capăt care se potrivește cu detaliul standard al proiectului.

Protecție împotriva coroziunii pentru o durată lungă de viață

Tratamentul standard al suprafeței este galvanizarea la cald, care asigură o acoperire uniformă în interiorul și în exteriorul tubului. Pentru o protecție sporită, oferim acoperiri epoxidice de înaltă construcție, epoxidice prin fuziune (FBE) și sisteme de polietilenă cu trei straturi (3PE). Alegerea acoperirii este convenită în funcție de condițiile atmosferice ale locului și de temperatura de funcționare.

Respectarea standardelor internaționale

Structurile oscilante sunt proiectate și fabricate în conformitate cu ASME B31.1 și B31.3 pentru țevile de proces și putere, MSS SP-58 pentru suporturi pentru țevi și standardele GB/T. Atunci când specificația proiectului necesită coduri alternative, revizuim compatibilitatea tehnică și furnizam la standardul aplicabil.

Specificatii tehnice

Capacitate de sarcină peste 480 kN și deplasările non-standard sunt tratate ca comenzi personalizate. Echipa noastră de ingineri verifică proiectarea pentru cazul de încărcare dat și furnizează desene de aprobare înainte de fabricare.

Accesorii optionale

Pentru a se potrivi cerințelor specifice de instalare și performanță, pot fi incluse următoarele accesorii:

Reținere dinamice care adaugă o funcție de blocare sensibilă la viteză pentru încărcări ocazionale cu impulsuri

Izolatori de vibrații cu arc combinați cu loncherul pentru a amortiza vibrațiile de înaltă frecvență în conductele cu orificii mici

Tije de legătură rigide pentru aplicații în care nu este necesară ajustarea lungimii și este preferată o tijă simplă de legătură

Acoperiri anticorozive îmbunătățite, cum ar fi FBE și 3PE, pentru servicii îngropate sau submarine

Aceste accesorii sunt integrate din fabrică, iar ansamblul complet este testat ca o singură unitate înainte de expediere.

Controlul calitatii si documentatia

Fiecare bară de balansare este verificată dimensional și, dacă este cazul, testată la sarcină pentru a confirma capacitatea specificată. Pentru aplicații dinamice sau seismice, oferim certificate de testare și trasabilitatea materialului până la numărul de căldură. Sudurile sunt examinate de personal calificat folosind teste vizuale și, acolo unde este necesar, cu penetrare.

Procedurile noastre certificate ISO 9001 controlează întregul proces, de la primirea inspecției oțelului și materialelor de acoperire până la asamblarea finală și ambalarea. Peste 70% dintre comenzile noastre provin de la clienți repetați care au încredere în performanța noastră proiect după proiect.

Unde sunt instalate barele de balansare

Generare de energie

Principalele linii de abur și apă de alimentare din centralele termice și nucleare se bazează pe suporturi de balansare pentru a restrânge mișcarea laterală în timpul ciocanului cu abur și evenimentelor seismice, fără a restricționa creșterea termică axială.

Uzini petrochimice si de rafinarie

Rafturile pentru țevi din unitățile de proces sunt echipate cu bare de balansare pentru a limita balansarea de la vânt, suflare și vibrațiile fluxului în două faze. Lungimea reglabilă le face practice pentru montarea ulterioară în rafturile aglomerate existente.

HVAC și clădiri înalte

Riscurile de apă răcită, conductele de apă ale condensatorului și stivele de instalații sanitare din clădirile înalte folosesc suporturi de balansare pentru a controla mișcarea laterală indusă de ciclul termic și de balansarea clădirii. Finisajul galvanizat se potrivește locațiilor expuse interioare și exterioare.

Constructii navale si platforme marine

Conductele de pe nave și platforme offshore se confruntă cu mișcare constantă de la valuri și mașini. Structurile oscilante cu corpuri din oțel inoxidabil și acoperiri rezistente la coroziune mențin alinierea și protejează îmbinările țevilor de oboseală în aceste medii agresive.

Instalații nucleare

Sistemele de conducte legate de siguranță utilizează bare de balansare proiectate pentru cazul codului nuclear specific proiectului, cu pachete complete de material și documentație de testare.

Întrebări frecvente

Cum este o bară de balansare diferită de o bară rigidă sau de un amortizor?

O bară rigidă blochează toate mișcările, inclusiv dilatarea termică, care poate suprasolicita țeava. Un amortizor hidraulic permite mișcarea termică lentă și se blochează numai în condiții de mișcare dinamică rapidă. O bară de balansare asigură o reținere laterală rigidă într-un singur plan, permițând în același timp deplasarea termică axială, făcându-l potrivit pentru aplicații în care direcția creșterii termice este cunoscută și sarcina laterală este previzibilă.

Ce limită de temperatură se aplică barei standard din oțel carbon?

Barele standard din oțel carbon cu finisaj galvanizat la cald pot funcționa până la aproximativ 350 °C. Pentru temperaturi mai mari de până la 550 °C, folosim oțel aliat și acoperiri la temperaturi ridicate sau lăsăm corpul neacoperit. Componentele conexiunii finale sunt, de asemenea, selectate pentru a se potrivi cu temperatura ridicată. Vă recomandăm să împărtășiți temperatura reală a suprafeței conductei în timpul interogării, astfel încât să fie ales materialul corect.

Poate fi instalat bara de balansare în orice orientare?

Da. Strut poate fi montat vertical, orizontal sau în unghi. Conexiunile la capătul articulației sferice se potrivesc cu dezalinierea unghiulară, iar lungimea reglabilă preia toleranțele de amplasare în orice orientare. Singura cerință este ca structura de la ambele capete să poată suporta sarcina specificată.

Personalizarea este disponibilă în afara intervalelor enumerate?

Furnizăm în mod regulat bare de balansare cu sarcini de peste 480 kN, curse de reglare nestandard și fitinguri speciale. Comenzile personalizate sunt gestionate cu desene de aprobare și calcule de proiectare furnizate înainte de începerea producției.

Ce documentație însoțește un transport?

Fiecare comandă include certificate de testare a materialelor, rapoarte dimensionale, conformitate cu tratarea suprafeței și, atunci când este necesar, înregistrări ale testelor funcționale. Pentru aplicații nucleare sau critice pentru siguranță, oferim documentație completă de trasabilitate și conformitate, așa cum este specificat în comanda de achiziție.

Care sunt timpii dvs. tipici de livrare?

Structurile balansoare standard cu specificații comune pot fi fabricate în patru până la cinci săptămâni. Sarcinile mai mari, oțelurile aliate și acoperirile speciale pot prelungi programul. Confirmăm data exactă a livrării la momentul ofertei și menținem o planificare transparentă a producției pe tot parcursul.

Lucrul cu Tianshun

Atunci când ne contactați în legătură cu o cerință a barei de balansare, un manager de cont dedicat cu cunoștințe de inginerie de produs vă răspunde în termen de 24 de ore. Echipa noastră analizează datele de încărcare, temperatura de funcționare, dimensiunea conductei și preferințele de conectare la capăt pentru a propune o configurație care să se potrivească atât designului, cât și amplasamentului. Lungimile personalizate, acoperirile speciale și pachetele de documentație fac parte din aprovizionarea noastră de zi cu zi, nu excepții.

După livrare, rămânem disponibili pentru sfaturi de instalare și asistență post-instalare. Încrederea pe termen lung a clienților noștri, reflectată în afaceri repetate de peste 70%, confirmă că suporturile noastre de balansare funcționează conform așteptărilor pe parcursul anilor de serviciu.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

Unitate de 35.000 m², Jiangsu, China – exportă în peste 45 de țări.

Bare de balansare care țin țeava lateral în timp ce o lasă să respire axial.
