Umeraș cu arc industrial

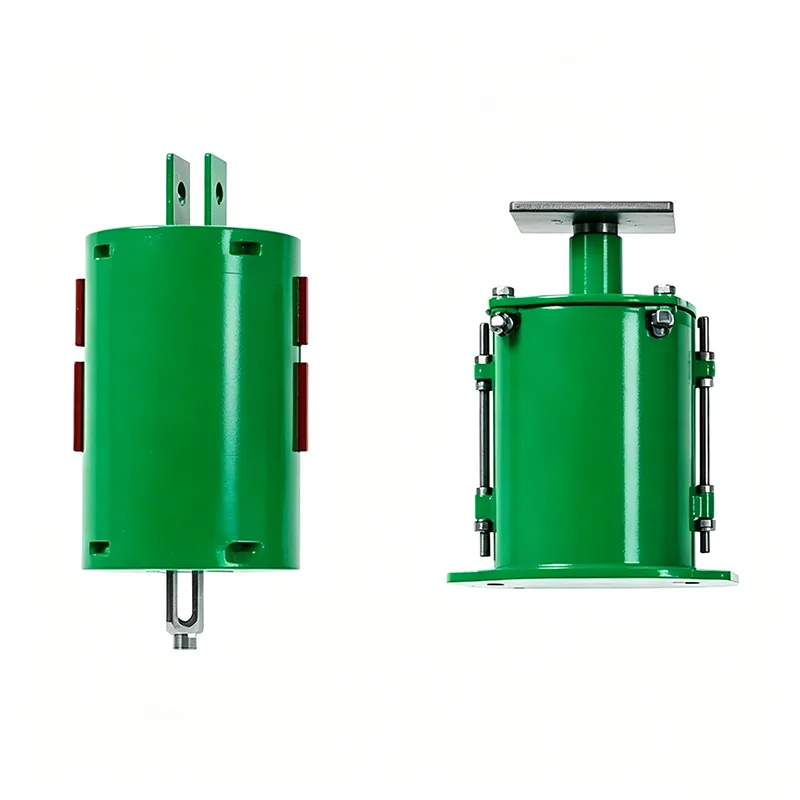

Industrial Spring Hanger este un dispozitiv de sprijin dedicat sistemelor de conducte industriale. Este conceput pentru a suporta greutatea proprie a conductelor, pentru a compensa deplasarea cauzată de dilatarea și contracția termică și pentru a izola vibrațiile mecanice. Din 2012, Yangzhou Tianshun Piping sa concentrat pe cercetarea și dezvoltarea și producția de astfel de produse. În ultimii 14 ani, am produs peste 500.000 de seturi, care sunt adoptate pe scară largă în proiecte industriale la standarde înalte de pe tot globul. Produsele noastre sunt fabricate în strictă conformitate cu standardele internaționale, oferind atât soluții standard, cât și personalizate pentru a se potrivi diverselor condiții de lucru.

Această figură arată curba de performanță a deplasării sarcinii a unui suport/agățat cu arc variabil, inclusiv parametrii cheie de sarcină și deplasare pentru a verifica precizia de încărcare și fiabilitatea operațională a produsului.

Fiecare unitate este supusă calibrării sarcinii și testării de performanță înainte de expediere. Abaterea sarcinii de setare este controlată cu ±5%, conform standardului internațional ANSI/MSS-SP-58-2018, precum și NB/T47039-2013.

Produsele îndeplinesc cerințele tehnice pentru sistemele de conducte electrice, petrochimice și alte sisteme industriale. Conform MSS-SP-58-2018, variabilitatea maximă admisibilă a sarcinii pentru unitățile cu arc variabil nu trebuie să depășească 25% din sarcina caldă de funcționare pe parcursul întregii curse de lucru.

Principiul de lucru

Folosind proprietățile elastice ale arcurilor, Industrial Spring Hanger menține o forță de susținere constantă atunci când conductele produc deplasare verticală. Când conductele se extind sau se contractă din cauza schimbărilor de temperatură, arcurile se întind și se comprimă corespunzător. Acest lucru asigură transmiterea uniformă a sarcinilor din conductă către structurile clădirii, prevenind ruperea conductelor și deteriorarea echipamentului rezultată din concentrarea tensiunilor cauzate de constrângeri rigide. Între timp, efectul de amortizare al arcurilor absoarbe în mod eficient vibrațiile generate de pompe, compresoare și alte echipamente și reduce transmisia zgomotului.

Specificații tehnice ale produsului

Tabel cu specificații pentru umeraș cu arc variabil	Exemplu
Tipul de umeraș/Configurație	Tipul A, B, C, D, E, F, G
Dimensiunea primăverii / Nr.	Nr. 0 - Nr. 22
Gama de călătorie	30 mm, 60 mm, 90 mm, 120 mm 180 mm
Sarcina de operare	0,2 kN - 400 kN
Sarcină instalată (încărcare rece)	kN / kgf
Sarcina de funcționare (sarcină la cald)	kN / kgf
Direcția de mișcare	În sus / în jos
Variabilitate (%)	≤ 25% (Standard)
Tratarea suprafeței	Hot Dip Galv/ Vopsit
Materialul carcasei	Oțel carbon (Q235/Q355)

Caracteristici de bază

▶  Precizie ridicată la sarcină: fiecare unitate este calibrată la sarcină înainte de livrare, cu eroarea de încărcare controlată cu ±5%.

▶  Rezistență excelentă la oboseală: toate arcurile au trecut testele de oboseală de 100.000 de cicluri fără deformare sau fractură permanentă.

▶  Factor de siguranță ridicat: factorul de siguranță al proiectării nu este mai mic de 1,5, asigurând performanțe fiabile în condiții extreme de lucru.

▶  Performanță superioară anticorozivă: Finisat cu galvanizare la cald sau acoperire bogată în zinc epoxidic, potrivit pentru medii corozive, cum ar fi zonele de coastă și fabricile chimice.

▶  Monitorizare vizuală: Prevăzut cu cântare de deplasare clare pentru instalare ușoară la fața locului și inspecție operațională.

Comparație de performanță

Elemente de comparație	Produse obișnuite de pe piață	Umeraș cu arc industrial Tianshun
Material de primăvară	Oțel carbon obișnuit	Oțel arc 60Si2MnA / 50CrVA
Procesul de tratament termic	O singură stingere	Tratament termic în trei etape (călire + călire + tratament de stabilizare)
Toleranță la încărcare	±10% ~ ±15%	În ±5%
Oboseala Viata	30.000 de cicluri	Peste 100.000 de cicluri
Tratarea suprafeței	Vopsea obișnuită	Galvanizare la cald / Grund epoxidic bogat în zinc + strat de finisare
Standard de inspecție	Inspecție prin eșantionare	Inspecție completă 100%.

Scenarii de aplicare

Hangerul cu arc industrial este aplicabil tuturor sistemelor de conducte industriale supuse fluctuațiilor de temperatură și vibrațiilor. Funcționează excepțional de bine în următoarele scenarii:

▶  Conducte de proces de înaltă temperatură și de înaltă presiune pentru unitățile de rafinare a petrolului

▶  Conductele principale de abur și conductele de apă de alimentare ale centralelor electrice

▶  Conducte criogenice la terminalele de recepție a GNL și la instalațiile de gazeificare

▶  Conducte care transportă medii corozive în fabricile chimice și farmaceutice

▶  Conductele trunchi principale ale rețelelor de încălzire centrală urbană

▶  Conducte de gaz și oxigen în uzinele metalurgice siderurgice

Sistemul de asigurare a calității

Fiecare produs este supus unor teste interne complete înainte de expediere

Acoperiri de testare internă

Inspecție dimensională și vizuală, PMI (Positive Material Identification), testarea durității, testarea nedistructivă MT/PT (unde este cazul), testarea sarcinii arcului cu curbe sarcină-deplasare și măsurarea grosimii stratului de acoperire. Sunt furnizate rapoarte de testare din fabrică (FTR) și rapoarte de testare a materialelor (MTR).

Notă: Testarea internă nu este testare terță parte acreditată de ILAC

Testarea de către terți sau testarea de laborator este disponibilă ca serviciu opțional, cotat separat.

Servicii opționale de inspecție terță parte (cotate separat)

1. Testarea materialelor

Analiza compoziției chimice, testarea la tracțiune, testarea la impact Charpy la temperatură joasă și testarea durității.

2. Sudați NDT

Testarea particulelor magnetice (MT), Testarea cu lichid penetrant (PT), Testarea cu ultrasunete (UT) și Testarea radiografică (RT).

3. Testarea performanței la sarcină cu arc

Inclusiv curbele sarcină-deplasare.

4. Inspecție de protecție împotriva coroziunii galvanizare la cald / acoperire epoxidică

5. Testare asistată, supraveghere în fabrică și inspecție înainte de expediere (PSI)

Avantajele noastre

Comparat cu sistemul internațional de suport pentru conducte LISEGA

Precizia încărcării produselor noastre, standardele de testare și sistemele de documentare sunt comparate cu sistemul internațional de suport pentru țevi LISEGA.

Ceea ce ne deosebește

Spre deosebire de producătorii autohtoni standard care furnizează numai produsul în sine, oferim o curbă sarcină-deplasare cu fiecare unitate de arc. De asemenea, facilităm testarea SGS terță parte și inspecțiile asistate, precum și revizuirea documentelor de sprijin de către inginerii PE/CPE pentru proiecte de peste mări.

Servicii de asistență

▶  Serviciu gratuit de selecție tehnică: Oferim selecție profesională și calcule pe baza parametrilor conductei și a condițiilor reale de lucru.

▶  Design personalizat: design non-standard pentru sarcini speciale, deplasări sau cerințe limitate de spațiu de instalare.

▶  Asistență tehnică la fața locului: pot fi trimiși ingineri profesioniști pentru a ghida instalarea și punerea în funcțiune la fața locului.

▶  Aprovizionarea de piese de schimb pe termen lung: menținem un depozit de piese de schimb bine echipat pentru a oferi asistență promptă pentru cererile de piese de schimb.

Pentru mai mulți parametri tehnici sau soluții personalizate ale Industrial Spring Hanger, vă rugăm să contactați echipa noastră de vânzări pentru a obține documente detaliate.
