Sistemele de conducte din industria energetică funcționează în condiții complexe de lucru, caracterizate în general prin temperaturi ridicate și presiune ridicată, medii inflamabile și explozive și perioade lungi de funcționare continuă. Defectarea suporturilor conductei poate duce la ruperea conductei, scurgeri de mediu și chiar accidente majore de siguranță.
Această figură arată curba de performanță a deplasării sarcinii a unui suport/agățat cu arc variabil, inclusiv parametrii cheie de sarcină și deplasare pentru a verifica precizia de încărcare și fiabilitatea operațională a produsului.
Fiecare unitate este supusă calibrării sarcinii și testării de performanță înainte de expediere. Abaterea sarcinii de setare este controlată cu ±5%, conform standardului internațional ANSI/MSS-SP-58-2018, precum și NB/T47039-2013.
Produsele îndeplinesc cerințele tehnice pentru sistemele de conducte electrice, petrochimice și alte sisteme industriale. Conform MSS-SP-58-2018, variabilitatea maximă admisibilă a sarcinii pentru unitățile cu arc variabil nu trebuie să depășească 25% din sarcina caldă de funcționare pe parcursul întregii curse de lucru.

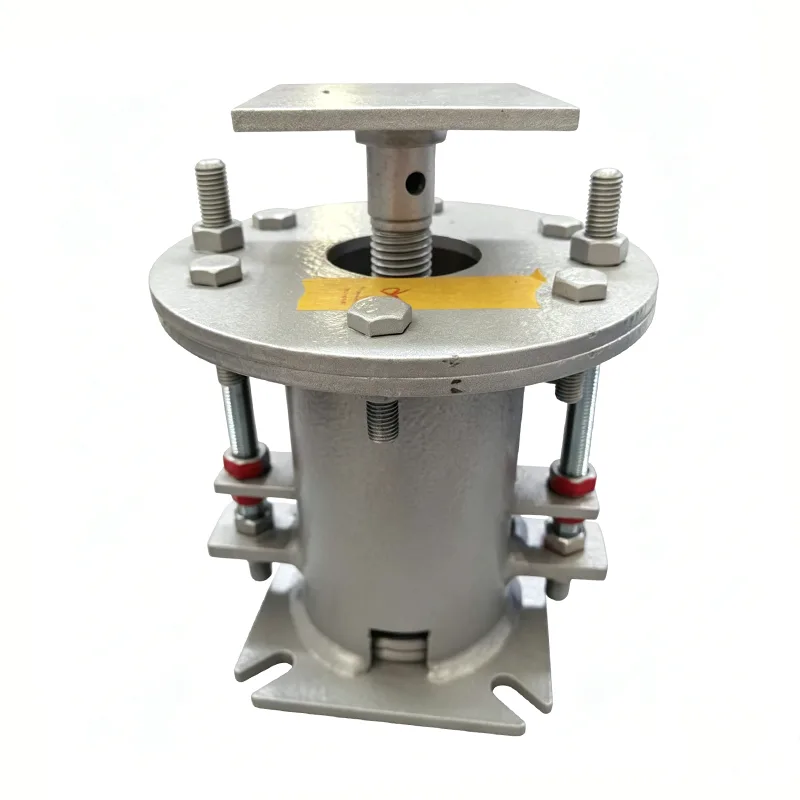

Suportul cu arc variabil al industriei energetice este un dispozitiv de susținere a conductelor elastice dedicat, conceput special pentru industria energetică. Menține performanța stabilă în condiții extreme de lucru și asigură funcționarea sigură și fiabilă a instalațiilor energetice.
Suportul cu arc variabil pentru industria energetică absoarbe deplasarea termică a conductelor cauzată de schimbările de temperatură prin deformarea elastică a arcurilor, suportând în același timp greutatea proprie a conductei și sarcini suplimentare.
Cu 14 ani de experiență în deservirea sistemelor de susținere a conductelor în industria energetică, Yangzhou Tianshun Pipeline și-a aplicat cu succes produsele la peste 300 de proiecte energetice din întreaga lume, inclusiv infrastructură critică, cum ar fi centrale termice, centrale nucleare, terminale GNL și conducte de gaz natural pe distanțe lungi.
| Tabel cu specificații pentru umeraș cu arc variabil | Exemplu |
| Tipul de umeraș/Configurație | Tipul A, B, C, D, E, F, G |
| Dimensiunea primăverii / Nr. | Nr. 0 - Nr. 22 |
| Gama de călătorie | 30 mm, 60 mm, 90 mm, 120 mm 180 mm |
| Sarcina de operare | 0,2 kN - 400 kN |
| Sarcină instalată (încărcare rece) | kN / kgf |
| Sarcina de funcționare (sarcină la cald) | kN / kgf |
| Direcția de mișcare | În sus / în jos |
| Variabilitate (%) | ≤ 25% (Standard) |
| Tratarea suprafeței | Hot Dip Galv/ Vopsit |
| Materialul carcasei | Oțel carbon (Q235/Q355) |
▶ Design de înaltă fiabilitate: Toate componentele critice adoptă un design redundant cu un factor de siguranță de nu mai puțin de 1,6 ori.
▶ Adaptabilitate largă la temperatură: funcționează normal în medii cu temperaturi extreme, cuprinse între -196℃ și +600℃.
▶ Rezistență excelentă la oboseală: Arcurile au trecut de 150.000 de cicluri de oboseală pentru a îndeplini cerințele de funcționare continuă pe termen lung ale instalațiilor energetice.
▶ Precizie ridicată a încărcăturii: supus la trei calibrări ale încărcăturii înainte de expediere, cu eroarea controlată cu ±5%.
▶ Structură anti-slăbire și anti-seismică: prezintă un design dublu anti-slăbire, capabil să reziste la cutremure de magnitudine 8 și la vibrațiile echipamentului.
▶ Ajustabilitate on-line: Echipat cu un mecanism de reglare dedicat pentru reglarea fină a sarcinii fără oprire.
|
Element de comparație |
Suport cu arc variabil de uz general |
Suport cu arc variabil pentru industria energetică |
|
Factorul de siguranță al proiectării |
de 1,2-1,4 ori |
≥1,6 ori |
|
Interval de temperatură de funcționare |
-40℃ ~ +450℃ |
-196℃ ~ +600℃ |
|
Oboseala Viata |
50.000-100.000 de cicluri |
≥150.000 de cicluri |
|
Design anti-slăbire |
Piuliță unică anti-slăbire |
Duble anti-slăbire + șaibe de blocare |
|
Standard de inspecție |
Inspecție prin eșantionare |
Inspecție completă 100% + inspecție opțională terță parte |
|
Condiții de lucru aplicabile |
Medii industriale generale |
Condiții extreme în industria energetică |
Suportul cu arc variabil pentru industria energetică este utilizat pe scară largă în sistemele de conducte ale diferitelor instalații energetice:
▶ Conductele principale de abur, conductele de apă de alimentare și conductele de gaze arse/aer în centralele termice
▶ Sisteme convenționale de conducte auxiliare cu insulă și insulă nucleară în centralele nucleare
▶ Conducte criogenice în terminalele GNL și stațiile de gazeificare
▶ Stații și camere de supape ale conductelor de gaze naturale pe distanțe lungi
▶ Conducte de ulei hidraulic și lubrifiant în parcurile eoliene
▶ Conducte de ulei de transfer termic în centrale solare termice
Am stabilit un proces strict de control al calității special pentru produsele energetice pentru a ne asigura că fiecare suport cu arc variabil al industriei energetice îndeplinește cele mai înalte standarde din industrie:
▶ Inspecția la intrarea materiilor prime: fiecare lot de oțel este însoțit de certificatul original al materialului și este supus analizei spectrale și testării proprietăților mecanice.
▶ Controlul producției arcurilor: Produs folosind mașini CNC de bobinat cu arc, fiecare arc este supus a trei teste complete de compresie.
▶ Controlul calității sudării: Toate procesele de sudare sunt efectuate de sudori certificați și supuse testării 100% nedistructive (NDT).
▶ Testarea performanței produsului finit: fiecare unitate este supusă testării sarcinii cu cursă completă și calibrării deplasării.
▶ Inspecția finală înainte de expediere: sunt emise documente complete de certificare a calității, inclusiv rapoarte de materiale, rapoarte de testare și certificate de conformitate.
Sistemul nostru de management al calității este certificat conform ISO 9001:2015, iar toate produsele respectă standardele internaționale, inclusiv CE, API și ASME.
▶ Analiza gratuită a tensiunii în conductă și calcul de selecție a suportului/suportului
▶ Servicii de proiectare personalizate pentru proiecte energetice specifice
▶ Servicii de îndrumare pentru instalare și punere în funcțiune la fața locului
▶ Servicii regulate de inspecție și întreținere
▶ Aprovizionare cu piese de schimb de urgență cu răspuns 24 de ore pe zi a clientului
Pentru informații mai detaliate despre suportul cu arc variabil pentru industria energetică sau selecția tehnică pentru proiectul dvs., vă rugăm să contactați echipa noastră de vânzări profesionale.
