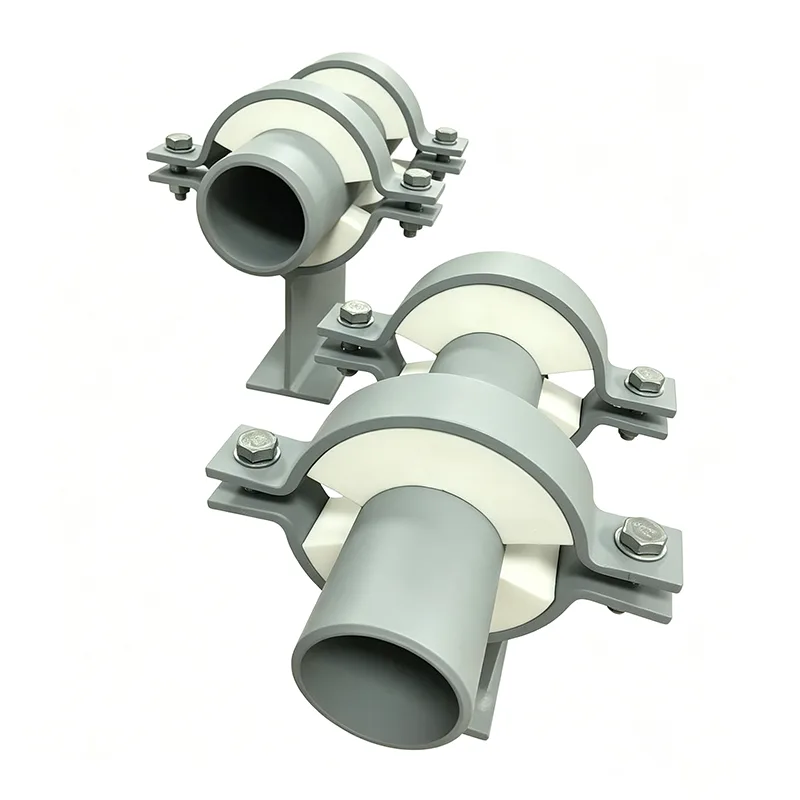

Suporturi pentru țevi izolate

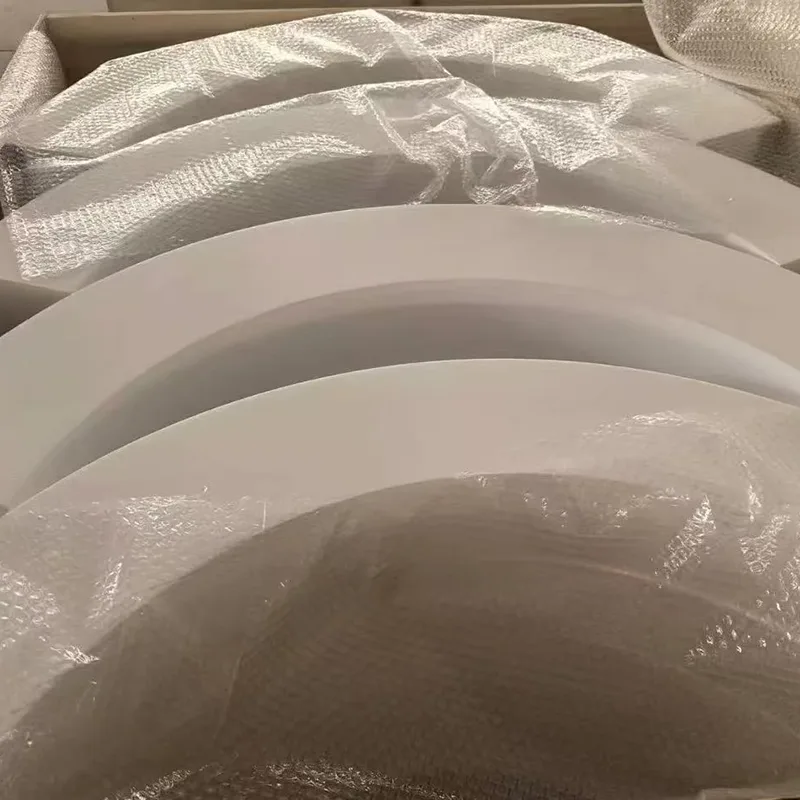

Acesta este un suport special conceput pentru conducte izolate, proiectat pentru a susține izolația din PTFE prelucrat cu precizie și turnat prin compresie. În prezent, există o cerere puternică pentru acest produs pe piața rusă. În China, calitatea produselor din PTFE variază semnificativ, ceea ce face dificilă pentru comercianții internaționali să se aprovizioneze cu articole de înaltă calitate. Compania noastră utilizează materiale premium și produce suporturi într-o gamă de dimensiuni de la DN20 la DN1200.

Un suport neizolat pe o conductă altfel bine izolată este o gaură în sistem. Pe o conductă de apă răcită, picura condens. Pe o linie de abur, radiază căldură. Pe o țeavă criogenică, trage umezeala din aer și o îngheață solidă. Scopul unui suport de țeavă izolat este de a închide acel gol - de a suporta greutatea țevii, a conținutului și a izolației fără a crea un scurtcircuit termic între țeavă și structură.

Yangzhou Tianshun a proiectat și fabricat suporturi de țevi izolate din 2012 pentru rețele de răcire centrală, sisteme industriale de abur, terminale GNL și fabrici de procesare a alimentelor din întreaga lume. Construim fiecare suport ca un singur ansamblu testat la sarcină, cu blocul de izolație complet integrat, astfel încât să nu fie nevoie să fabricați rupere termică la fața locului.

Cum funcționează pauza termică

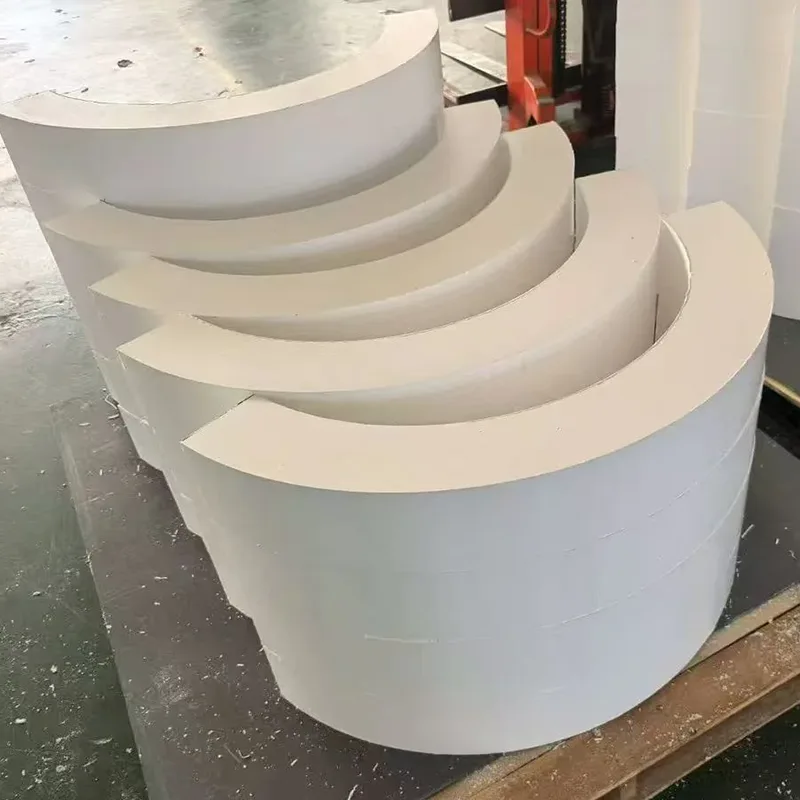

Într-un pantof standard, șaua metalică se sprijină direct pe placa de bază metalică. Căldura sau frigul trece direct. Într-un suport izolat, un bloc de izolație rigid se află între cele două părți metalice. Sarcina conductei se deplasează de la șa în izolație și de la izolație în placa de bază. În niciun moment șaua nu atinge placa de bază. Blocul este prelucrat pentru a se potrivi cu diametrul țevii pe o față și baza de oțel pe cealaltă, oferind contact complet și fără sarcini punctuale.

Materialul bloc este selectat pentru a rămâne rezistent la temperatura de proiectare. Poliizocianuratul de înaltă densitate (PIR) funcționează pentru liniile de apă răcită și glicol. Sticla celulară gestionează serviciul criogenic până la -196°C și oferă o permeabilitate la vapori de apă aproape de zero. Silicatul de calciu preia conductele de abur și ulei fierbinte până la 650°C. Rezistența la compresiune a blocului este verificată în raport cu sarcina completă de hidrotest - nu doar cu greutatea operațională - astfel încât să nu se zdrobească în timpul punerii în funcțiune.

O barieră de vapori care nu se oprește la suport

Pe țevile reci, pătrunderea umidității este cea mai mare amenințare pe termen lung. Vaporii de apă care pătrund în izolație vor condensa, îngheța sau corodează în cele din urmă suprafața țevii. Suporturile noastre izolate sunt construite cu un guler metalic continuu de etanșare în jurul blocului de izolație. Echipa de șantier trece mantaua de izolație a țevii până la acest guler și o sigilează cu adeziv sau bandă. Nici un gol. Nici un petic tăiat manual. Doar o garnitură de vapori curată, inspectabilă, care rămâne etanșă.

Când conducta trebuie să alunece, izolația rămâne pe poziție

Multe linii izolate se extind și se contractă cu temperatura. Un suport fix ar lupta împotriva acestei mișcări. Integram o suprafata de alunecare cu frecare redusa direct in ansamblul suport. O foaie de oțel inoxidabil lustruit este lipită de partea inferioară a blocului de izolație (sau de o placă de distribuție a sarcinii de sub acesta). Un tampon impregnat cu PTFE sau grafit este lipit de partea superioară a plăcii de bază. Cele două suprafețe alunecă una pe cealaltă cu un coeficient de frecare suficient de scăzut încât forțele termice proprii ale țevii să o poată depăși. Întreaga interfață de glisare este închisă în corpul suport, protejată de praf, nisip și apă, astfel încât să rămână liberă pe toată durata de viață a sistemului.

Construit pentru a se potrivi cu specificațiile dvs. de țeavă, nu pentru un catalog

Nu alegem un suport izolat de pe un raft. Fiecare comandă este configurată pentru:

Dimensiunea țevii și grosimea peretelui

Material izolator și grosime

Temperaturi de funcționare și de proiectare

Sarcini suportate (greutate mare, hidrotest, ocazional)

Cerințe de mișcare (glisier axial, ancoră fixă, ghidaj lateral)

Expunerea la mediu (interior, exterior, litoral, spălare, zonă de incendiu)

Componentele din oțel sunt standard din oțel carbon galvanizat la cald, cu oțel inoxidabil (304L, 316L) disponibil pentru aplicații corozive sau igienice. Toate sudurile structurale sunt efectuate de sudori calificați în conformitate cu proceduri certificate.

Aplicații în diferite sectoare

Apă răcită și răcire urbană: fără condens, fără picurare, fără CUI.

Abur și apă caldă: pierderi minime de căldură, temperaturi de atingere sigure și plăci glisante care găzduiesc expansiunea.

Criogenic și GNL: blocuri de izolație din sticlă celulară, corpuri din oțel inoxidabil și pantofi reci care previn gheața pe structură.

Produse alimentare și farmaceutice: oțel inoxidabil, finisaje igienice, izolație încapsulată și compatibilitate completă cu spălarea.

Petrol și gaze: materiale de serviciu acru, opțiuni rezistente la foc și design etanș la vapori pentru medii de coastă și offshore.

Documentație care susține fiecare comandă

Fiecare expediere include certificate de materiale EN 10204 de tip 3.1, fișe de date pentru izolație cu valori de rezistență la compresiune și conductivitate termică, rapoarte de inspecție dimensională și certificate de testare a sarcinii atunci când este necesar. Pentru proiectele de petrol și gaze, putem furniza rapoarte de testare HIC și documentație de conformitate NACE. Pentru aplicațiile de calitate alimentară, rapoartele de finisare a suprafeței și declarațiile materialelor sunt standard.

FAQ

Î: Puteți potrivi orice tip și grosime de izolație?

A: Da. Prelucrăm blocul de izolație în funcție de diametrul exterior al țevii și grosimea izolației și selectăm materialul blocului pentru temperatura dvs. de funcționare.

Î: Furnizați unitatea completă, inclusiv placa de glisare, dacă este nevoie de mișcare?

A: Da. Putem integra o placă glisantă din PTFE sau grafit la bază, toate închise în corpul suport.

Î: Cum preveniți udarea blocului de izolație?

R: Blocul este complet încapsulat în corpul suport din oțel și oferim un guler de etanșare metalic pentru o conexiune continuă a barierei de vapori la izolația țevii.

Î: Ce se întâmplă dacă țeava mea este din oțel inoxidabil sau necesită condiții de igienă?

R: Fabricăm întregul suport din oțel inoxidabil 304L sau 316L cu suprafețe murate și pasivate, potrivite pentru medii de spălare și de calitate alimentară.

Î: Pot obține o versiune rezistentă la foc?

A: Da. Putem încorpora materiale pasive de protecție împotriva incendiilor evaluate pentru expunerea la foc celulozic sau cu jet, menținând integritatea portantă pentru perioada necesară.

Un suport de țeavă izolat este o componentă mică într-un proiect mare, dar unul eșuat - izolație zdrobită, o barieră de vapori divizată, o placă de alunecare gripată - poate forța o oprire neplanificată. Facem aceste suporturi de peste un deceniu, livrând în mai mult de 45 de țări, peste 70% din afacerea noastră provine de la clienți repetați. Acest record există deoarece tratăm fiecare suport ca pe un ansamblu proiectat, nu ca pe un articol de stoc. Trimiteți-ne programul dvs. de conducte și specificațiile de izolație. Vom returna o propunere dimensionată și un preț ferm într-o zi.
