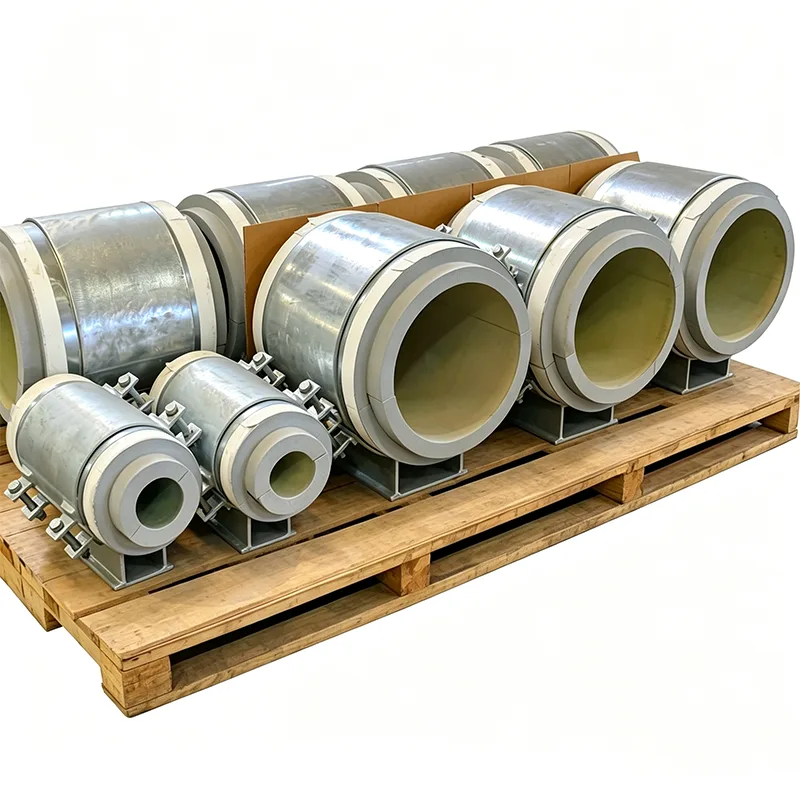

Suporturi de țevi preizolate pentru petrol și gaze

Conductele de petrol și gaze mișcă mai mult decât produse. Acestea mută țițeiul predispus la ceară care trebuie să rămână deasupra punctului de curgere, gazul umed care poate forma hidrați corozivi într-un loc rece și condensul de înaltă presiune care circulă prin fluctuații rapide de temperatură. În aceste servicii, un suport de țeavă neizolat este mai mult decât o scurgere de energie - este un risc pentru siguranța procesului și un punct de pornire la coroziune. Un suport pre-izolat corespunzător elimină puntea rece, integrează un înveliș etanș la vapori și ajunge la fața locului ca un singur ansamblu testat la sarcină. Fără izolație fabricată pe teren. Fără presupuneri.

Yangzhou Tianshun a livrat suporturi preizolate pentru proiecte de petrol și gaze din amonte, mijloc și aval din 2012. Ansamblurile noastre sunt în prezent în serviciu pe colectoare de producție în deșert, platforme de ridicare offshore și linii de urmărire a aburului de rafinărie în peste 45 de țări. Le construim pentru a face față provocărilor specifice care deosebesc conductele de petrol și gaze: materiale de serviciu acru, capacitatea de supraviețuire la incendiu cu jet și izolație care nu se va degrada atunci când hidrocarburile pătrund în ele.

Materiale selectate pentru medii acidulate și corozive

Într-o instalație de petrol și gaze, oțelul suport poate fi expus la H₂S, cloruri și aer încărcat cu sare - uneori toate trei simultan. Nu riscăm cu selecția materialului. Pentru aplicațiile de service acru, achiziționăm plăci și secțiuni din oțel carbon care sunt testate HIC (Hydrogen-Induced Cracking) conform NACE TM0284, iar suportul finit poate fi furnizat în deplină conformitate cu NACE MR0175 / ISO 15156. Acolo unde clorurile sunt principala preocupare - suprafața offshore, suportul din oțel inoxidabil pentru terminalele de coastă31-4-L folosim oțel inoxidabil pentru terminalele de coastă. șuruburi, eliminând riscul de coroziune galvanică.

Blocul de izolație în sine este cu celule închise pentru a rezista absorbției hidrocarburilor. Pentru liniile care transportă țiței, condens sau păcură, evităm materialele cu celule deschise care ar elimina uleiul și ar pierde performanța termică. Sticla celulară și PIR de înaltă densitate sunt alegerile noastre implicite, testate pentru compatibilitatea chimică cu expunerea așteptată la scurgeri.

Menținerea căldurii acolo unde procesul are nevoie de ea

Suporturile de țevi preizolate pentru petrol și gaze nu funcționează întotdeauna la temperaturi ale aburului, dar sunt adesea încălzite sau urmărite pentru a menține conținutul curgător. Un suport care permite căldurii să scape la un moment dat poate provoca o răcire localizată care duce la depunerea de ceară, formarea de hidrat sau creșterea vâscozității. Suporturile noastre preizolate folosesc un bloc de izolație portantă selectat pentru temperatura de proiectare specifică:

Sub zero până la 85°C: PIR de înaltă densitate pentru cutii frigorifice de procesare a gazului, depozitare GPL și unități de deshidratare a apei răcite.

Până la 140°C: PIR cu o temperatură ridicată pentru liniile de țiței trasate și sistemele de ulei fierbinte.

Până la 400°C: silicat de calciu pentru linii de bitum trasat cu abur, încălzitoare de ulei termic și conducte de proces de rafinărie.

Grosimea blocului se potrivește exact cu specificațiile de izolație a țevii, iar rezistența la compresiune este verificată față de sarcina completă de hidrotest - deoarece un bloc care se zdrobește în timpul punerii în funcțiune nu va izola nimic.

Protecție împotriva incendiilor care câștigă timp

Pe o platformă offshore sau într-o fabrică de gaz, un ansamblu de susținere care se prăbușește în timpul unui incendiu îndepărtează reținerea conductei, ceea ce poate duce la o ruptură și escaladare. Putem integra protecția pasivă la foc direct în suportul preizolat: un covoraș intumescent sau endotermic este lipit de baza de oțel și pereții laterali de sub placare, iar ansamblul poate fi certificat pentru a menține integritatea portantă pentru o perioadă definită sub expunere la foc cu jet (ISO 22899) sau la foc celulozic (ISO 834). Acest lucru transformă suportul într-o parte a sistemului de siguranță, nu doar o componentă de economisire a energiei.

Bariera de vapori integrată în fabrică elimină riscurile CUI ale amplasamentului

Coroziunea sub izolație este cel mai scump element de inspecție și reparație pentru multe instalații de petrol și gaze. Aproape întotdeauna începe la o penetrare a suportului în care bariera de vapori este tăiată manual și etanșată cu bandă care își pierde aderența după câteva veri. Suporturile noastre vin cu un guler de etanșare continuu din metal, sudat din fabrică pe corpul suport. Echipa de șantier trece mantaua de izolație a țevii direct pe acest guler și o etanșează cu un adeziv sau o bandă de compresie specificată. Rezultatul este o tranziție etanșă la vapori care poate fi inspectată vizual din exterior - și care nu se va deschide doi ani mai târziu.

Documentație gata pentru orice auditor

Fiecare suport pentru țevi preizolate pentru petrol și gaze pe care îl furnizăm unui proiect de petrol și gaze include:

Certificate de materiale EN 10204 de tip 3.1 cu rezultate ale testelor HIC unde este specificat un serviciu acru.

Fișe tehnice pentru blocuri de izolație cu rezistență la compresiune, conductivitate termică și rezistență la foc.

Rapoarte NDT pentru orice suduri, inclusiv PT/MT și radiografie, dacă este necesar.

Inspecție dimensională finală și certificate de încercare la sarcină.

Marcajul CE și Declarația de performanță conform UE 305/2011, acolo unde este cazul.

Aplicații tipice pentru petrol și gaze

Manifolduri de producție și linii de colectare a capului de sondă (onshore și offshore)

Unități de deshidratare a gazelor și de îndepărtare a gazelor acide

Conducte de depozitare și transfer pentru GPL și LGN

Unități de proces de rafinărie: distilare brută, hidrocracare, reformare

Linii încălzite cu bitum și ulei greu

Partea superioară a platformei offshore și modulele de proces FPSO

De ce Tianshun pentru suporturi preizolate pentru petrol și gaze?

Înțelegem că o specificație de suport pentru petrol și gaze este densă cu cerințe de materiale, clauze de conformitate NACE și cerințe de protecție împotriva incendiilor. Inginerii noștri citesc aceste specificații linie cu linie înainte de a produce un singur desen. Putem face referințe încrucișate la clasa dvs. de țevi, standardul de izolație și încărcarea structurală pentru a livra un singur ansamblu care verifică fiecare casetă - și îl sprijinim cu documentația pentru a dovedi acest lucru. Peste 70% dintre clienții noștri revin pentru următorul proiect, care este cea mai puternică mărturie pe care o putem oferi.

FAQ

Î: Pot fi utilizate suporturile dvs. în medii de servicii acru?

A: Da. Furnizăm suporturi cu oțel testat HIC și conformitate cu NACE MR0175/ISO 15156 pentru aplicații cu gaze acid și țiței.

Î: Oferiți versiuni rezistente la foc?

A: Da. Putem integra protecție pasivă la foc pentru foc cu jet (H-60 sau J-60) sau foc celulozic, menținând integritatea portantă pe perioada nominală.

Î: Cum împiedicați izolația să absoarbă uleiul sau substanțele chimice?

R: Folosim materiale cu celule închise, cum ar fi sticla celulară sau PIR, care rezistă absorbției hidrocarburilor lichide. Izolarea cu celule deschise nu este niciodată specificată pentru petrol și gaze fără o barieră de protecție.

Î: Pot suporturile să facă față sarcinilor punctiforme mari de la țevile cu pereți grei?

A: Absolut. Calculăm presiunea lagărului atât în ​​condiții de funcționare, cât și în condiții de hidrotest și selectăm gradul blocului de izolație în consecință.
