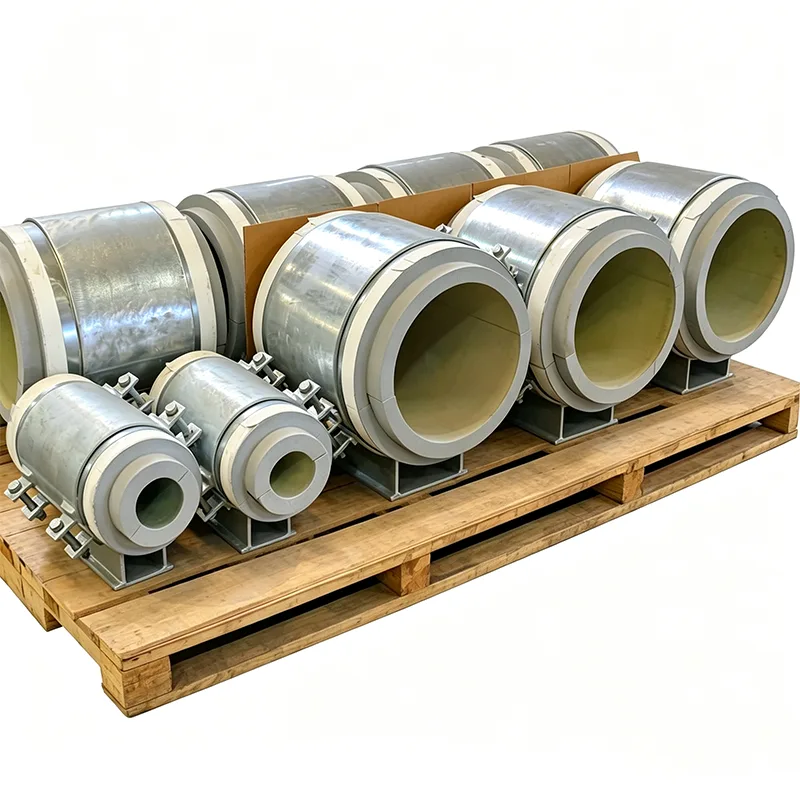

Suporturi pentru țevi preizolate montate pe bază

Izolația realizată în câmp în jurul suporturilor de țevi creează puncte slabe în orice sistem preizolat. Suporturile de țevi preizolate montate pe bază Yangzhou Tianshun vin ca o singură unitate construită din fabrică, cu un bloc de izolație complet încapsulat, barieră de vapori integrată și plăci glisante opționale - reducând munca pe șantier, eliminând punțile termice și accelerând instalarea. Solicitați o ofertă, trimiteți specificația dvs. de izolație sau discutați despre cerințele proiectului dvs.

Într-un proiect de conducte preizolate - încălzire centrală, rețele de răcire sau linii industriale calde și reci - sistemul de izolație este la fel de puternic ca punctul său cel mai slab. Locațiile de sprijin sunt de obicei acel punct slab. Fabricarea izolației pe teren în jurul unui pantof de țeavă, tăierea materialului bloc la dimensiune și etanșarea barierei de vapori în poziții incomode necesită timp, depinde în mare măsură de priceperea instalatorului și este dificil de inspectat corespunzător odată ce placarea continuă.

Suporturile pentru țevi preizolate montate pe bază elimină această muncă pe șantier. Blocul de izolație portantă este lipit din fabrică în interiorul corpului suport metalic și etanșat într-o manta continuă înainte de a părăsi fabrica noastră. Ansamblul ajunge la fața locului ca o singură unitate, gata de instalat: fixați-l pe fundație sau oțel, așezați țeava și conectați izolația țevii adiacente direct la gulerul de etanșare încorporat al suportului. Producem aceste suporturi la unitatea noastră din Yangzhou din 2012, pentru proiecte în care consistența, viteza și performanța de izolare pe termen lung nu sunt negociabile.

Ce obțineți într-un singur ansamblu construit din fabrică

Fiecare suport de țeavă preizolat montat pe bază este format din trei straturi integrate:

O placă de bază rigidă din oțel cu găuri pre-găurite pentru șuruburi de ancorare, dimensionată conform sarcinilor dumneavoastră structurale și cerințelor seismice.

Un bloc de izolație de înaltă densitate, ales pentru temperatura de funcționare, captat complet în corpul metalic. Pentru servicii la cald până la 140°C, folosim de obicei poliuretan de înaltă densitate (PUR) sau poliizocianurat (PIR). Pentru apă răcită și aplicații sub zero, se utilizează sticlă celulară cu celule închise sau PIR cu un rating de funcționare la temperatură scăzută.

Un suport de țeavă sau șa care distribuie sarcina în blocul de izolație, fixat mecanic pentru a preveni rotirea sau ridicarea. Leagănul este proiectat cu o rază care se potrivește cu diametrul exterior al țevii și include o căptușeală de protecție pentru a preveni deteriorarea stratului de acoperire.

Întregul ansamblu metalic este galvanizat la cald ca standard, cu oțel inoxidabil disponibil pentru medii corozive. Deoarece blocul de izolație este lipit în condiții controlate din fabrică, calea sarcinii de compresiune este perfect perpendiculară și nu există goluri de aer care să permită pierderea de căldură prin convecție sau migrarea umidității în timp.

Fără punți termice, fără scurgeri de vapori

Caracteristica definitorie a acestui suport este că placa de bază din oțel și suportul pentru țevi nu se ating niciodată. Blocul de izolație suportă întreaga greutate a țevii și acționează ca o rupere termică. Pe o țeavă rece, asta înseamnă că nu se formează îngheț pe placa de bază sau pe oțelul structural de sub ea. Pe o țeavă fierbinte, înseamnă că nu se pierde căldură către fundație.

Pentru bariera de vapori, fabricăm suportul cu o flanșă de etanșare metalică integrată în jurul perimetrului. Mantaua de izolație a țevii aplicată la fața locului - fie că este o foaie de metal înfășurată în spirală sau un manșon termocontractabil - se lovește de această flanșă și este etanșată cu adeziv sau bandă, creând o etanșare de vapori continuă, inspectabilă. De asemenea, decupăm în prealabil izolația secundară în jurul corpului de sprijin, astfel încât echipajele de șantier să nu fie nevoite să modifice segmentele de izolație din mers.

Când trebuie să se întâmple mișcarea la suport

În multe linii preizolate, conducta trebuie să alunece prin suport pe măsură ce se extinde și se contractă. Putem integra o suprafață de alunecare cu frecare redusă în suportul montat pe bază fără a compromite izolația. O foaie de oțel inoxidabil lustruit este lipită de partea inferioară a blocului de izolație, asociată cu un tampon de PTFE sau grafit pe partea superioară a plăcii de bază. Întregul ansamblu de glisare este închis în corpul de sprijin etanș, astfel încât praful sau umezeala să nu ajungă la suprafețele de alunecare. Intervalul de mișcare proiectat este calculat pentru a se potrivi cu analiza tensiunii în conductă, cu o marjă de siguranță generoasă.

Documentație care se potrivește cu calitatea produsului

Fiecare comandă de suport pre-izolat de la Tianshun include:

Certificate de material EN 10204 de tip 3.1 pentru toate oțelul de structură și șuruburi.

Fișele tehnice ale materialelor izolatoare care enumeră conductivitatea termică, rezistența la compresiune și permeabilitatea la vapori de apă la temperatura de proiectare.

Rapoarte de inspecție dimensională care confirmă grosimea blocului, dimensiunile plăcii de bază și înălțimea totală și alinierea ansamblului.

Înregistrările de producție din fabrică care arată condițiile de mediu în timpul lipirii și întăririi, care sunt esențiale pentru integritatea aderenței pe termen lung.

Aplicații tipice

Rețele de termoficare și răcire, unde sistemele de conducte preizolate sunt standard

Rafturi de țevi preizolate îngropate și supraterane în instalații industriale

GNL și conducte criogenice unde o barieră de vapori sigilată din fabrică reduce semnificativ întârzierile de punere în funcțiune

Facilități alimentare și farmaceutice care necesită suprafețe de sprijin igienice, curățabile

Orice proiect în care reducerea forței de muncă la izolație la fața locului este un cost măsurabil și un beneficiu de program

De ce să alegeți Tianshun pentru suporturi preizolate?

Nu tratăm izolația ca pe o idee ulterioară și nu pur și simplu punem un bloc într-un pantof standard. Echipa noastră de inginerie internă preia dimensiunile conductelor, specificațiile de izolație și sarcinile structurale și configurează fiecare suport astfel încât blocul de izolație să funcționeze în limitele tensiunii de compresiune permise, bariera de vapori să poată fi executată de către echipajul de șantier fără improvizație, iar placa de bază se potrivește cu aranjamentul dvs. de oțel civil sau structural. Această abordare care primește designul, combinată cu experiența noastră de 14 ani și o rată a comenzilor repetate de peste 70%, vă asigură că veți obține un suport care menține căldura acolo unde trebuie și condensul în afara.

FAQ

Î: Blocul de izolație poate fi înlocuit dacă este deteriorat?

R: Este lipit și încapsulat, ceea ce face ca înlocuirea pe teren să fie imposibilă. Vă recomandăm să comandați un ansamblu de rezervă pentru locații critice. Corpul robust din oțel minimizează riscul de deteriorare în timpul manipulării.

Î: Ce interval de temperatură acoperă aceste suporturi?

R: De la -196°C la +140°C pentru combinații standard PIR/sticlă celulară. Pentru temperaturi mai ridicate, pot fi folosite blocuri de silicat de calciu.

Î: Trebuie să îmi ofer propria placă de glisare?

R: Nu. Putem integra placa de alunecare în timpul fabricării, iar suprafața de alunecare rămâne etanșată în interiorul corpului suport.

Î: Cum etanșez izolația țevii pe suportul tău?

R: Oferim un guler metalic de etanșare în jurul suportului. Echipa dvs. de șantier pur și simplu pune mantaua de izolație a țevii până la acest guler și o sigilează cu bandă adezivă sau mastic standard de șantier.

Î: Ce standarde se aplică?

A: Fabricare din oțel conform MSS SP-58/69. Blocurile de izolație sunt conforme cu EN 14305 (sticlă celulară) sau EN 13165 (PUR/PIR). De asemenea, putem îndeplini coduri specifice de proiect, cum ar fi EN 253 pentru conductele de termoficare.
