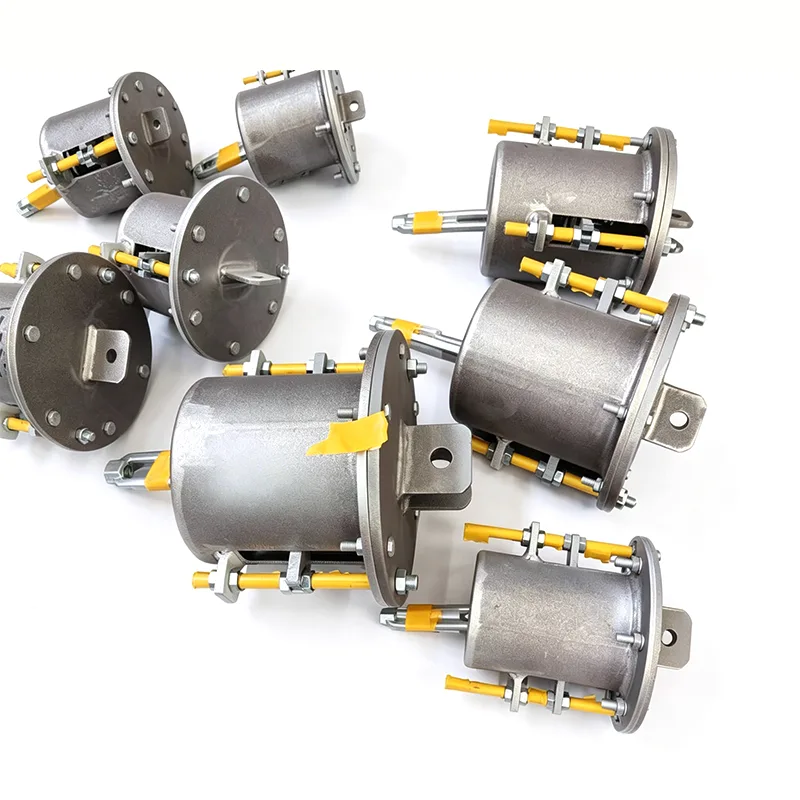

Umerașe cu arc pentru industria petrolului și gazelor

În proiectele de petrol și gaze, conductele de proces, conductele de transport pe distanțe lungi și conductele de utilități se confruntă cu mai multe condiții dure: medii de temperatură înaltă și de înaltă presiune, componente corozive cum ar fi sulful, medii de pulverizare cu sare de coastă cu umiditate ridicată, precum și greutatea moartă enormă și expansiunea termică a conductelor cu diametru mare. Dacă sistemul de susținere se bazează numai pe o fixare rigidă simplă, nu numai că nu reușește să compenseze deplasarea, ci și transformă deformarea conductei în sarcini suplimentare asupra duzelor echipamentului, crescând riscul de scurgere și defecțiune prin oboseală.

Această figură arată curba de performanță a deplasării sarcinii a unui suport/agățat cu arc variabil, inclusiv parametrii cheie de sarcină și deplasare pentru a verifica precizia de încărcare și fiabilitatea operațională a produsului.

Fiecare unitate este supusă calibrării sarcinii și testării de performanță înainte de expediere. Abaterea sarcinii de setare este controlată cu ±5%, conform standardului internațional ANSI/MSS-SP-58-2018, precum și NB/T47039-2013.

Produsele îndeplinesc cerințele tehnice pentru sistemele de conducte electrice, petrochimice și alte sisteme industriale. Conform MSS-SP-58-2018, variabilitatea maximă admisibilă a sarcinii pentru unitățile cu arc variabil nu trebuie să depășească 25% din sarcina caldă de funcționare pe parcursul întregii curse de lucru.

Curba sarcină-deplasare obținută în urma testului de tip a unui suport/agățat cu arc constant. Axa orizontală reprezintă deplasarea, în timp ce axa verticală reprezintă sarcina. Curba rămâne aproximativ orizontală pe toată cursa de lucru, demonstrând că forța de susținere rămâne esențial constantă atunci când conductele se îndoaie din cauza expansiunii și contracției termice.

Acest test de tip verifică constanța sarcinii, stabilitatea la deplasare completă și fiabilitatea operațională a unităților cu arc constant. Toate unitățile de producție sunt supuse calibrării încărcăturii înainte de expediere, cu abaterea sarcinii controlată cu ±6% în conformitate cu ANSI/MSS-SP-58-2018 și NB/T47038-2013.

Aceste produse sunt aplicabile sistemelor de conducte industriale cu deplasare termică mare, inclusiv conducte principale de abur și alte conducte de înaltă temperatură și presiune.

Bazându-se pe 14 ani de experiență în producția de suporturi și suporturi pentru conducte, Yangzhou Tianshun Pipeline Technology Co., Ltd. oferă suporturi de arc personalizate pentru industria petrolului și gazelor pentru a controla stresul conductelor, pentru a proteja interfețele echipamentelor critice și pentru a se adapta la condiții complexe de pe amplasament.

Principalele provocări care trebuie abordate prin sprijinirea conductelor de petrol și gaze

Sistemele de conducte din rafinării, terminale GNL, fabrici de procesare a gazelor și stații de pompare pe distanțe lungi au condiții de funcționare diverse, dar au aceeași cerință: greutatea proprie a conductei și deplasarea termică trebuie controlate în limite de siguranță. Conductele de proces funcționează adesea peste 300°C, în timp ce conductele criogenice de GNL rulează sub -162°C, ceea ce face ca o singură soluție de suport să fie inadecvată.

În plus, mediile acidulate care conțin hidrogen sulfurat necesită ca componentele structurale să aibă rezistență la cracarea prin stres la sulfuri (SSC), iar platformele offshore și instalațiile de coastă necesită protecție de înaltă calitate a pulverizării sărate. În practica inginerească, suporturile și suporturile nu trebuie doar să furnizeze forțe de susținere previzibile, ci și să accepte abaterile de la fundație în timpul instalării și să rămână fără defecțiuni din cauza coroziunii sau relaxării în timpul funcționării pe termen lung.

Proiectarea și funcțiile suporturilor cu arc pentru industria petrolului și gazelor

Umerașele cu arc pentru industria petrolului și gazelor sunt configurate unu-la-unu pe baza rapoartelor de analiză a tensiunii de conductă, disponibile în două tipuri de încărcare: arc variabil și arc cu forță constantă. Unitățile de arc variabile oferă suport cu rigiditate liniară în intervalul lor de cursă, potrivite pentru puncte cu deplasări mici și sensibilitate scăzută la variațiile forței de susținere. Unitățile de forță constantă utilizează un mecanism de arc primar și secundar pentru a controla variația forței de susținere cu 5% pe întreaga cursă, făcându-le ideale pentru duzele echipamentelor, decapatoare, refierbătoare, intrări și ieșiri ale compresorului și alte locații cu cerințe stricte de încărcare a duzei.

În funcție de mediu și de mediul de instalare, elementele de arc sunt fabricate din oțeluri de arc aliate, cum ar fi 60Si2Mn sau 50CrVA. Cilindrii și componentele structurale pot fi fabricate din oțel carbon, oțel rezistent la căldură, oțel inoxidabil duplex sau aliaje pe bază de nichel, cu tratamente ale materialelor conforme cu NACE MR0175/ISO 15156 pentru a îndeplini cerințele câmpurilor de petrol și gaze acru.

Pentru acoperirile de protecție, instalațiile offshore pot utiliza un grund epoxidic bogat în zinc cu aderență ridicată plus un sistem de acoperire de acoperire poliuretanică, în timp ce conductele de pe uscat folosesc în mod obișnuit galvanizarea la cald sau acoperirea Dacromet pentru a asigura performanță pe termen lung în atmosfere cu pulverizare de sare și industriale. Produsele respectă standardele, inclusiv ASME B31.3, ASME B31.4 și MSS SP-58. Fiecare carcasă este echipată cu o plăcuță de identificare a deplasării sarcinii și un știft de blocare pentru o instalare ușoară în stare rece și verificare la fața locului.

Selectare la fața locului, instalare și stabilitate pe termen lung

La primirea datelor de analiză a tensiunii în conductă, echipa noastră tehnică recomandă potrivirea modelelor de suporturi cu arc pentru industria petrolului și gazelor și constantele arcului pentru fiecare punct de sprijin. În timpul fazei de selecție, se acordă o atenție deosebită sarcinii de proiectare, deplasării de proiectare, temperaturii și gradului de coroziune din mediu, luând în considerare și greutatea suplimentară a conductelor umplute cu apă în timpul condițiilor de testare hidrostatică pentru a preveni supraîncărcarea sau solidificarea arcului.

În timpul instalării, umerașele cu arc pentru industria petrolului și gazelor oferă un anumit interval de reglare verticală pentru a absorbi erorile de ridicare a fundației și abaterile de la prefabricarea țevilor. Unitățile de forță constantă pot fi echipate opțional cu dispozitive de reglare auxiliare cu șuruburi sau hidraulice pentru o aliniere precisă chiar și în condiții de sarcină mare. Știftul de blocare este îndepărtat după ce conducta este încălzită, iar umerașul intră în funcțiune fără a necesita muncă la cald.

În timpul funcționării pe termen lung, designul arcului anti-relaxare și punctele regulate de inspecție ajută echipele de întreținere să detecteze anomaliile în timp util. Dintre proiectele noastre exportate în mai mult de 45 de țări, peste 70% din comenzile ulterioare de asistență și agățare provin de la clienții existenți. Aceste date de achiziții repetate reflectă într-o anumită măsură fiabilitatea susținută a produselor noastre.

Locații tipice de aplicare în instalațiile de petrol și gaze

Cracare catalitică a fluidelor (FCC) și unități de hidroprocesare: Conductele de petrol și gaze cu reacție la temperatură înaltă și conductele de gaze de ardere regeneratoare suferă deplasări termice mari în timpul funcționării cu limite stricte de sarcină a duzei. Utilizarea suporturilor cu arc cu forță constantă controlează eficient forțele de interfață asupra echipamentelor, cum ar fi reactoarele și separatoarele din a treia etapă, prevenind scurgerea îmbinării flanșei.

Terminale GNL și sisteme criogenice: Conductele criogenice dintre brațele de descărcare și rezervoarele de stocare, precum și conductele de circulație a agentului frigorific, se confruntă cu diferențe extreme de temperatură. Umerașele cu arc adoptă materiale rezistente la criogenic pentru a oferi un suport stabil pe parcursul întregului proces, de la prerăcirea la rece până la operarea criogenică profundă, protejând rosturile de dilatație și duzele rezervorului.

Conducte pe distanțe lungi de țiței și produse: Conductele de intrare și de evacuare din stațiile de pompare și conductele din zona supapelor suferă variații de temperatură în funcție de anotimp și de mediul transportat. Umerașele cu arcuri variabile combinate cu suporturile de limitare mențin panta corespunzătoare a conductei, evitând riscurile de vibrații și lovituri de berbec cauzate de ridicarea punctului de sprijin.

Platforme offshore și FPSO: Aceste facilități au spații compacte și sunt supuse unor sarcini dinamice suplimentare datorate mișcării de balansare. Umerașele cu arc de forță constantă cu funcții limită pot fi utilizate împreună cu amortizoare pentru a compensa deplasarea termică, limitând în același timp oscilațiile de joasă frecvență cauzate de vânt și valuri, reducând deteriorarea oboselii articulațiilor.

Documentație de calitate și suport tehnic

Începând de la reinspecția de intrare a firului cu arc, fabrica noastră implementează un control strict al calității în fiecare etapă: verificarea numărului de căldură, inspecția durității și metalografice după tratamentul termic, testarea rigidității pe toată cursa produsului finit și testarea aderenței acoperirii. Fiecare lot de umerașe cu arc pentru industria petrolului și gazelor poate fi furnizat cu certificate de calitate a materialelor, rapoarte de inspecție, declarații de conformitate NACE și documente de certificare ASME pentru a sprijini auditurile proiectelor de peste mări.

Echipa noastră tehnică poate furniza manuale detaliate de instalare și recomandări de reglare la starea rece, după cum este necesar, și poate coopera cu martori terți sau cu supraveghere la fața locului.

Dacă aveți nevoie să configurați Spring Hangers pentru industria petrolului și gazelor pentru un anumit proiect de petrol și gaze, vă rugăm să furnizați desene de amplasare a conductelor, rapoarte de calcul al tensiunii și date de mediu la fața locului. Vom livra un raport de selecție care include calcule ale cursei de sarcină și cote recomandate de instalare, mai degrabă decât o listă de modele standard, ajutându-vă să controlați costurile totale, asigurând în același timp funcționarea sigură și fiabilă a sistemului dumneavoastră de suport al conductelor pe tot parcursul ciclului său de viață.
