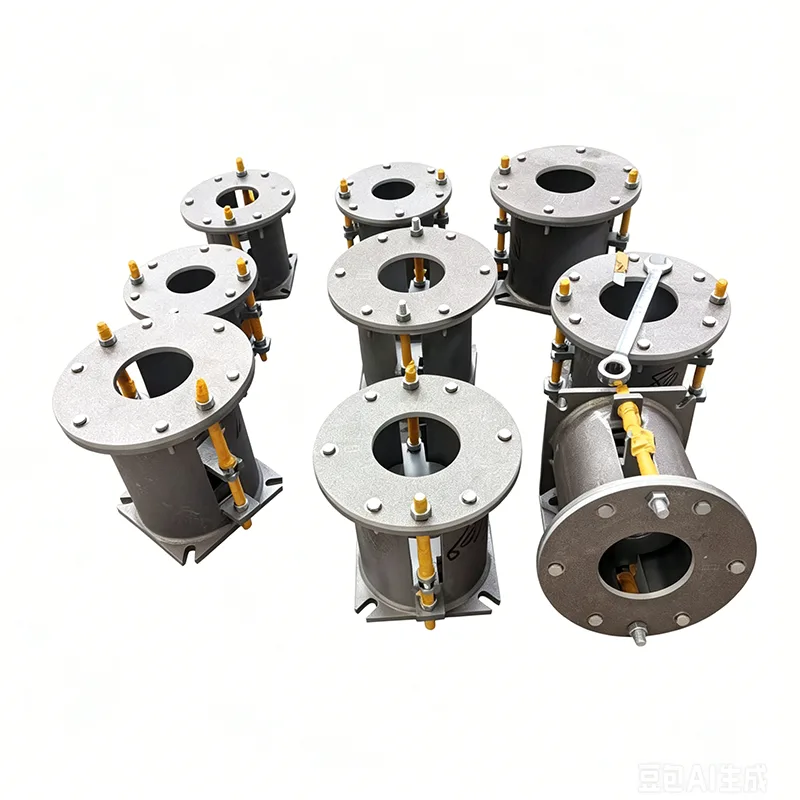

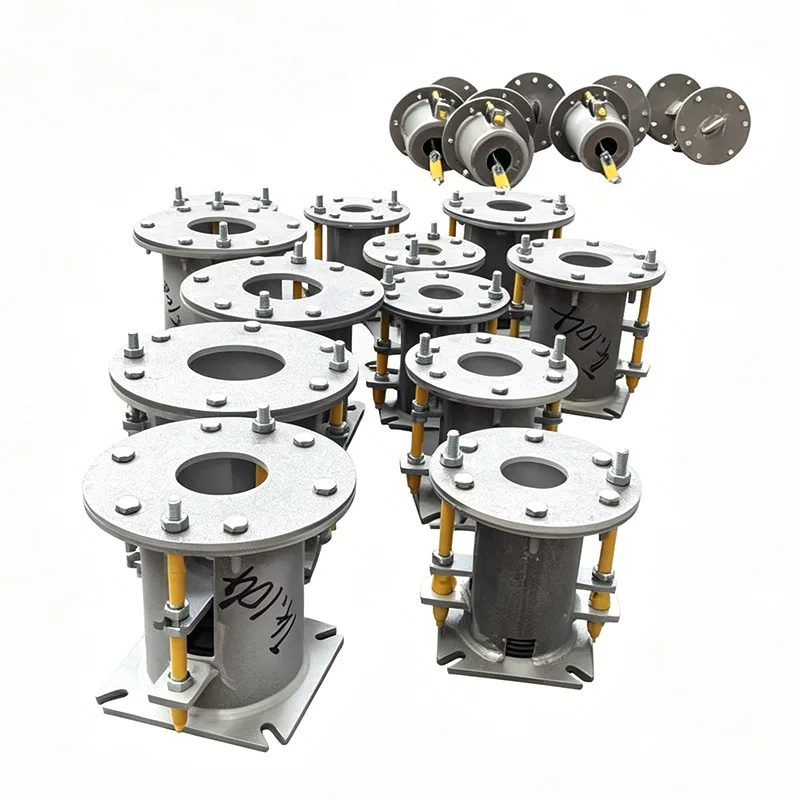

Suport de arc pentru centrala electrica

În centralele electrice, conductele principale de abur, conductele de abur de reîncălzire la temperatură înaltă și alte sisteme similare transportă continuu medii în condiții de temperatură ridicată și presiune înaltă, în timp ce suferă o expansiune termică variind de la câțiva milimetri la zeci de milimetri. Fixarea rigidă transformă aceste deplasări în forțe suplimentare de împingere care sunt transmise colectoarelor cazanului și interfețelor turbinei, crescând stresul asupra îmbinărilor de sudură, flanșe și carcase echipamente.

Această figură arată curba de performanță a deplasării sarcinii a unui suport/agățat cu arc variabil, inclusiv parametrii cheie de sarcină și deplasare pentru a verifica precizia de încărcare și fiabilitatea operațională a produsului.

Fiecare unitate este supusă calibrării sarcinii și testării de performanță înainte de expediere. Abaterea sarcinii de setare este controlată cu ±5%, conform standardului internațional ANSI/MSS-SP-58-2018, precum și NB/T47039-2013.

Produsele îndeplinesc cerințele tehnice pentru sistemele de conducte electrice, petrochimice și alte sisteme industriale. Conform MSS-SP-58-2018, variabilitatea maximă admisibilă a sarcinii pentru unitățile cu arc variabil nu trebuie să depășească 25% din sarcina caldă de funcționare pe parcursul întregii curse de lucru.

Curba sarcină-deplasare obținută în urma testului de tip a unui suport/agățat cu arc constant. Axa orizontală reprezintă deplasarea, în timp ce axa verticală reprezintă sarcina. Curba rămâne aproximativ orizontală pe toată cursa de lucru, demonstrând că forța de susținere rămâne esențial constantă atunci când conductele se îndoaie din cauza expansiunii și contracției termice.

Acest test de tip verifică constanța sarcinii, stabilitatea la deplasare completă și fiabilitatea operațională a unităților cu arc constant. Toate unitățile de producție sunt supuse calibrării încărcăturii înainte de expediere, cu abaterea sarcinii controlată cu ±6% în conformitate cu ANSI/MSS-SP-58-2018 și NB/T47038-2013.

Aceste produse sunt aplicabile sistemelor de conducte industriale cu deplasare termică mare, inclusiv conducte principale de abur și alte conducte de înaltă temperatură și presiune.

Dezvoltat special pentru aceste condiții de funcționare de către Yangzhou Tianshun Pipeline Technology Co., Ltd., Suportul cu arc pentru centrale electrice compensează deplasarea prin încărcare elastică, menținând solicitarea conductei în limitele standard admise. Acest document explică filozofia de proiectare, performanța operațională și abordarea suportului ingineresc a acestui produs, pe baza cerințelor reale ale sistemelor de conducte de abur.

Cerințe pentru suporturi elastice în controlul stresului conductei de abur

Proiectarea conductei de abur urmează, în general, coduri precum ASME B31.1, care necesită ca suporturile/sulierele pentru conducte să suporte atât greutatea proprie a conductei, cât și greutatea media, fără a împiedica deplasarea termică. Dacă forța de sprijin variază excesiv în funcție de deplasare, tensiunea locală a sistemului de conducte poate depăși valorile admise, forțând ajustări la fața locului sau chiar reluare.

În plus, interfețele turbinei și cazanelor au de obicei limite permise foarte stricte pentru forțe și momente. Soluțiile de asistență necorespunzătoare pot scurta semnificativ durata de viață a interfețelor principale ale echipamentelor. Acest lucru necesită produse de susținere/agățare care să ofere forțe de sprijin stabile și previzibile în cadrul cursei specificate, oferind în același timp o marjă de ajustare suficientă pentru a se adapta abaterilor la fața locului.

Cum suportă resorturile centralei electrice se adresează acestor cerințe

Suporturile pentru arc pentru centralele electrice sunt disponibile în două configurații: arc variabil și arc cu forță constantă, selectate pe baza rezultatelor analizei tensiunii în conductă. Unitățile cu arc variabil suportă sarcina cu rigiditate liniară, în timp ce unitățile cu forță constantă utilizează un mecanism primar și secundar pentru a controla rata de variație a forței de sprijin cu 5% pe întreaga cursă de lucru, oferind un sprijin aproape constant sistemului de conducte de la starea rece la starea fierbinte.

Elementele de arc sunt fabricate din oțeluri de arc aliate, inclusiv 60Si2Mn și 50CrVA. Componentele structurale pot fi fabricate din oțel carbon, oțel rezistent la căldură sau oțel inoxidabil. Domeniul general de aplicare a temperaturii acoperă -196°C până la +650°C, potrivindu-se toate stările termice ale conductelor de abur, de la încălzire la temperatură scăzută până la funcționarea la sarcină maximă.

Fiecare suport de arc pentru centrală electrică este supus unei încercări de compresie pe cursă completă cu înregistrarea curbei de rigiditate înainte de expediere. Carcasa este echipată cu o plăcuță de identificare a sarcinii-deplasare și un dispozitiv de blocare a instalației. Instalarea la fața locului necesită doar montare în stare rece; pur și simplu scoateți știftul de blocare după ce temperatura conductei crește, iar suportul/suportul intră în stare de funcționare fără sudură la fața locului sau ajustări complexe.

Instalare la fața locului și performanță operațională pe termen lung

Erorile cumulate în ridicarea fundației și tăierea secțiunii țevii sunt inevitabile în timpul instalării conductei de abur. Gama de reglare fină a înălțimii oferită de Power Plant Spring Supports absoarbe aceste abateri, prevenind legarea rigidă. Unitățile cu arc cu forță constantă sunt de obicei echipate cu șuruburi sau mecanisme hidraulice auxiliare de reglare, permițând operarea cu o singură persoană chiar și pe conducte grele de diametru mare.

În timpul funcționării pe termen lung, designul arcului anti-relaxare și tratamentele de suprafață (zincare la cald sau acoperire Dacromet) mențin performanța de sprijin stabilă. În mai multe proiecte de centrale electrice de peste mări, peste 70% din comenzile ulterioare de asistență/agățare provin de la clienții existenți. Această rată mare de achiziții repetate validează indirect performanța pe termen lung a produselor noastre.

Locații și funcții tipice de instalare

În zona cazanului, suporturile cu arc pentru centrale electrice sunt instalate pe secțiunile verticale și orizontale ale conductelor principale de abur, conductelor de evacuare a supraîncălzitorului și conductelor de reîncălzire a aburului. Acestea absorb dilatarea termică în sus, prevenind solicitarea excesivă la conexiunile duzei colectoare.

În apropierea turbinei, suporturile/suporturile arcurilor de pe secțiunile conductei de abur la temperatură înaltă, aproape de supapele principale de abur și supapele de guvernare reduc forțele și momentele componente, ajutând la menținerea alinierii arborelui. Deși conductele de apă de alimentare și apă de temperare funcționează la temperaturi mai scăzute, ele încă experimentează diferențe semnificative de temperatură pornire-oprire. Suporturile elastice mențin panta conductei și reduc riscul de cavitație.

În aceste aplicații, suporturile/sumerarele sunt adesea combinate cu amortizoare, suporturi de limitare și alte componente pentru a forma o soluție de reținere flexibilă a sistemului complet de conducte.

Suport tehnic pentru proiect și acceptare produs

Începând din faza de selecție, echipa noastră tehnică primește rapoarte de analiză a tensiunilor sistemului de conducte, calculează sarcina de proiectare și deplasarea pentru fiecare punct de sprijin, recomandă tipurile adecvate de susținere a arcurilor centralei electrice și constantele arcului și oferă îndrumări detaliate de instalare.

Fabrica noastră menține un lanț complet de control al calității, de la reinspecția la intrarea firului cu arc, testarea durității după tratamentul termic până la testarea rigidității produsului finit. Înregistrările relevante ale procesului și documentele privind calitatea materialelor pot fi livrate în conformitate cu standarde precum ASME și CE. Pentru insulele convenționale de energie nucleară și alte proiecte cu cerințe ridicate, pot fi furnizate rapoarte suplimentare de testare a calificării funcției de suport și documente de trasabilitate.

Dacă aveți cerințe de asistență pentru conducta de abur, vă rugăm să furnizați desene de configurație a conductelor și date de tensiune. Vom livra o soluție de configurare specifică Power Plant Spring Support, mai degrabă decât o listă de modele generice. Folosind cei 14 ani de experiență de susținere a conductelor ai Yangzhou Tianshun și date despre proiecte din 45 de țări din întreaga lume, vă putem ajuta să controlați costurile generale de achiziție și instalare, asigurând în același timp siguranța sistemului dumneavoastră de abur.
