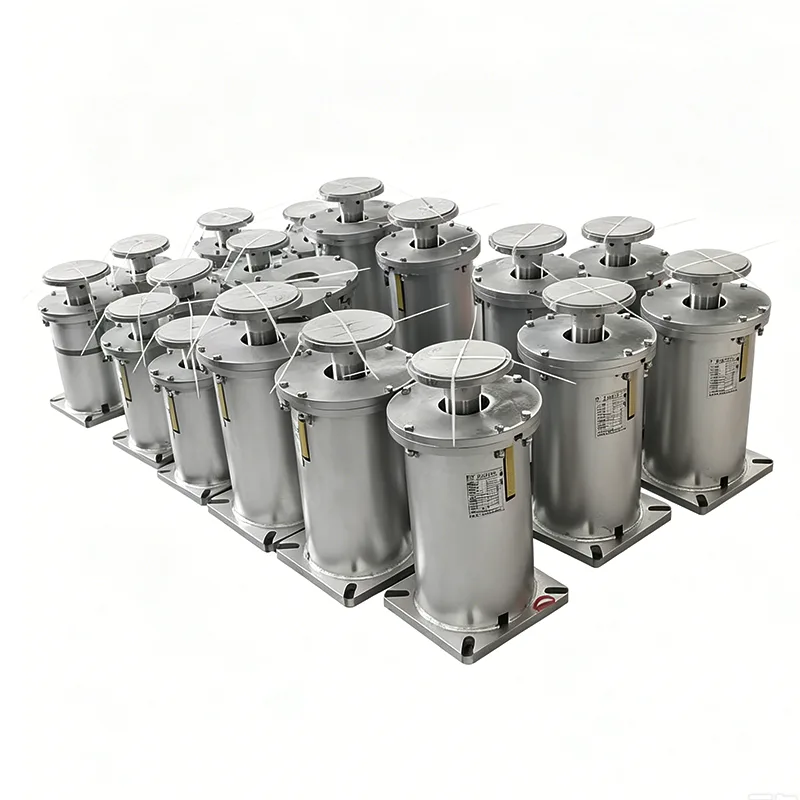

Umeraș cu arc tip F

Suportul cu arc de tip F este un suport standard de arc suspendat dezvoltat de Yangzhou Tianshun Pipeline pe baza a 14 ani de experiență în industrie și este, de asemenea, unul dintre cele mai utilizate modele de suspendare cu arc în domeniul conductelor industriale la nivel mondial. De la lansarea sa în producție în 2012, am fabricat peste 2 milioane de umerașe tip F, am exportat în 45 de țări și regiuni și am deservit peste 300 de proiecte industriale la scară largă în întreaga lume. Acest model este proiectat în deplină conformitate cu standardele acceptate la nivel internațional și atinge interschimbabilitatea 100% cu produse de același model de la marii producători globali.

Această figură arată curba de performanță a deplasării sarcinii a unui suport/agățat cu arc variabil, inclusiv parametrii cheie de sarcină și deplasare pentru a verifica precizia de încărcare și fiabilitatea operațională a produsului.

Fiecare unitate este supusă calibrării sarcinii și testării de performanță înainte de expediere. Abaterea sarcinii de setare este controlată cu ±5%, conform standardului internațional ANSI/MSS-SP-58-2018, precum și NB/T47039-2013.

Produsele îndeplinesc cerințele tehnice pentru sistemele de conducte electrice, petrochimice și alte sisteme industriale. Conform MSS-SP-58-2018, variabilitatea maximă admisibilă a sarcinii pentru unitățile cu arc variabil nu trebuie să depășească 25% din sarcina caldă de funcționare pe parcursul întregii curse de lucru.

Curba sarcină-deplasare obținută în urma testului de tip a unui suport/agățat cu arc constant. Axa orizontală reprezintă deplasarea, în timp ce axa verticală reprezintă sarcina. Curba rămâne aproximativ orizontală pe toată cursa de lucru, demonstrând că forța de susținere rămâne esențial constantă atunci când conductele se îndoaie din cauza expansiunii și contracției termice.

Acest test de tip verifică constanța sarcinii, stabilitatea la deplasare completă și fiabilitatea operațională a unităților cu arc constant. Toate unitățile de producție sunt supuse calibrării încărcăturii înainte de expediere, cu abaterea sarcinii controlată cu ±6% în conformitate cu ANSI/MSS-SP-58-2018 și NB/T47038-2013.

Aceste produse sunt aplicabile sistemelor de conducte industriale cu deplasare termică mare, inclusiv conducte principale de abur și alte conducte de înaltă temperatură și presiune.

Baza de proiectare și standardele aplicabile

Umerașul cu arc de tip F este strict proiectat și fabricat în conformitate cu următoarele standarde internaționale pentru a asigura versatilitatea și compatibilitatea sa globală:

▶  ANSI/HG 20644-1998 Suporturi și agățați cu arcuri variabile

▶  GB/T 17116.1-2018 Suporturi și suporturi pentru țevi - Partea 1: Specificații tehnice

▶  ASME B31.3 Conducte de proces

▶  Agățătoare cu arc pentru țevi DIN 2545

▶  API RP 551 Proiectarea și instalarea suporturilor pentru țevi și umerașe

Toate produsele au trecut de certificarea sistemului de management al calității ISO 9001:2015, iar documentele de certificare ale terților, cum ar fi CE și API, pot fi furnizate la cerere.

Compoziția structurală și principiul de funcționare

Umerașul cu arc de tip F adoptă o structură superioară suspendată, conectată la structura clădirii prin urechea de ridicare de sus și la conductă prin tija de suspensie inferioară. Când conducta suferă o deplasare termică verticală, arcul se extinde și se contractă în consecință, ajustând automat forța de susținere și transmitând uniform sarcina conductei către structură pentru a evita concentrarea tensiunilor.

Produsul standard constă din următoarele componente:

▶  Carcasă superioară: ștanțată din tablă de oțel Q345B

▶  Arc elicoidal cilindric: Fabricat din oțel de arc aliat 60Si2MnA

▶  Placă indicatoare de sarcină: marcată clar cu cântare de sarcină și deplasare

▶  Reglarea tijei șuruburilor: disponibilă în specificațiile M16-M36 pentru reglarea sarcinii la fața locului

▶  Ureșe de conectare superioare și inferioare: fabricate prin proces de forjare pentru o rezistență mai mare

▶  Piulițe de blocare: design cu piuliță dublă anti-slăbire

Specificații de încărcare și deplasare a seriei complete

Avantajele de bază ale performanței și datele măsurate

Datele de mai sus provin din înregistrările de inspecție 100% complete ale laboratorului companiei. Fiecare produs este supus unor teste stricte de sarcină și calibrare a deplasării înainte de expediere.

Scenarii și metode de instalare aplicabile

Suportul cu arc de tip F este potrivit pentru suportul suspendat al majorității sistemelor de conducte industriale, în special pentru următoarele scenarii:

Sisteme de conducte abur-apă în centrale electrice

Conducte de proces în industria petrochimică

Rețele de conducte de încălzire centrală urbană

Conducte de transport gaze naturale

Conducte farmaceutice și de prelucrare a alimentelor

Conducte generale pentru instalații industriale

Pentru acest model sunt disponibile trei metode de instalare:

Suspensie unică: potrivită pentru conducte unice

Suspensie cu ureche dublă: potrivită pentru conducte cu sarcini grele

Instalare paralelă: Potrivit pentru conducte cu încărcături ultragrele

Procesul de fabricație și controlul calității

Am stabilit un sistem de trasabilitate pe întregul proces, de la materii prime până la produse finite, pentru a asigura calitatea stabilă a fiecărui umeraș tip F:

▶  Controlul materiilor prime: tot oțelul provine de la fabrici de oțel de vârf, cum ar fi Baosteel și Angang. Fiecare lot de materiale este însoțit de certificatul de material original și este supus verificării analizei spectrale.

▶  Producție cu arc: bobinat folosind mașini cu arc CNC importate german și supus la trei procese de tratament termic pentru a elimina complet stresul intern.

▶  Procesul de sudare: adoptă sudarea protejată cu dioxid de carbon. Toate sudurile sunt supuse unei inspecții vizuale 100% și testări nedistructive de eșantionare.

▶  Tratamentul suprafeței: Trei procese de sablare deruginire → Grund epoxidic bogat în zinc → Strat de acoperire poliuretan, cu grosimea totală a stratului ≥120μm.

▶  Inspecția produsului finit: fiecare produs este supus unei încercări de sarcină completă și sunt emise documente complete de certificare a calității.

Servicii de asistență și garanție de livrare

▶  Livrare rapidă: modelele standard sunt în stoc și pot fi expediate în 72 de ore.

▶  Suport pentru selecție: sunt furnizate gratuit analize ale tensiunii în conductă și calcule de selecție a suportului/suportului.

▶  Serviciul de personalizare: Dimensiunile conexiunii și metodele de tratare a suprafeței pot fi ajustate în funcție de cerințele clientului.

▶  Serviciul la fața locului: sunt trimiși ingineri profesioniști pentru a ghida instalarea și punerea în funcțiune.

▶  Serviciul de garanție: perioadă de garanție de 12 luni cu reparație sau înlocuire gratuită a produselor defecte în perioada de garanție.

Pentru mai multe detalii tehnice despre suportul cu arc tip F sau pentru a obține o cotație, vă rugăm să contactați echipa noastră de vânzări.

Întrebări frecvente (FAQ)

Î: Umerașul cu arc de tip F poate fi schimbat cu produse de același model de la alți producători?

A: Da. Produsele noastre sunt strict proiectate și fabricate în conformitate cu standardele internaționale. Dimensiunile de instalare și parametrii de performanță sunt complet în concordanță cu același model de produse de la marii producători mondiali și pot fi înlocuite direct pentru utilizare.

Î: Care este temperatura maximă de funcționare a acestui produs?

R: Intervalul de temperatură de funcționare al produselor standard este de la -20℃ la +450℃. Pentru condiții de temperatură înaltă care depășesc 450℃, putem oferi modele speciale folosind oțel de arc rezistent la temperaturi înalte.

Î: Puteți oferi un tratament de suprafață cu galvanizare la cald?

A: Da. În plus față de vopsea standard, oferim și diverse metode de tratare a suprafețelor, cum ar fi galvanizarea la cald și acoperirea cu pulbere, pentru a se adapta la diferite medii corozive.
