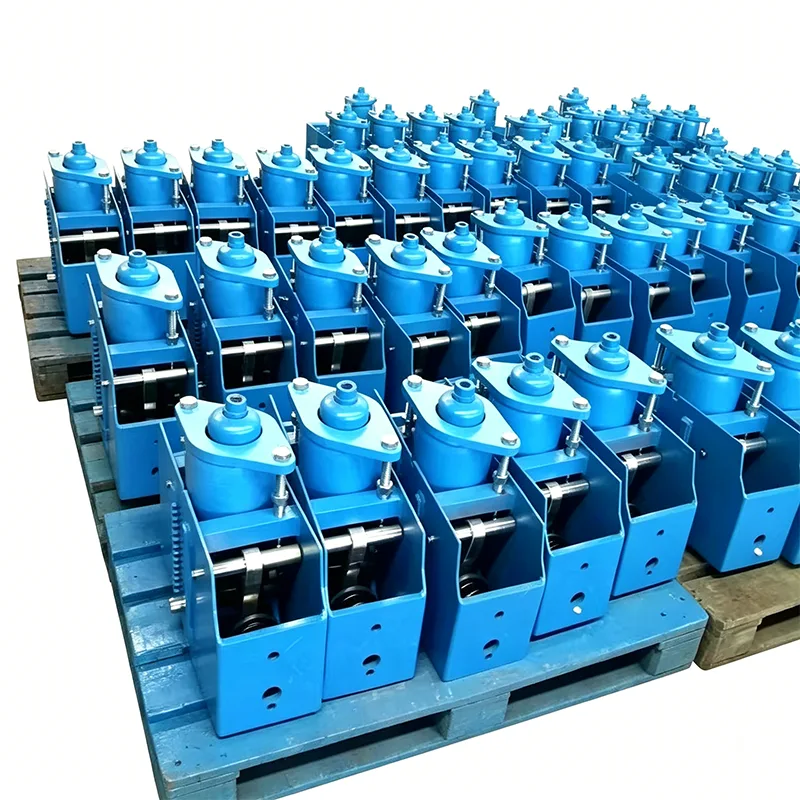

Suport constant de primăvară a fabricii chimice

Înființată în 2012, Yangzhou Tianshun Pipeline Technology are 14 ani de experiență dedicată în cercetare și dezvoltare și producție în produse de suport pentru conducte industriale. Suportul de primăvară constant al fabricii noastre chimice este un produs de bază dezvoltat special pentru caracteristicile industriei chimice de producție continuă și condiții complexe de lucru și a deservit zeci de proiecte industriale chimice în întreaga lume.

Curba sarcină-deplasare obținută în urma testului de tip a unui suport/agățat cu arc constant. Axa orizontală reprezintă deplasarea, în timp ce axa verticală reprezintă sarcina. Curba rămâne aproximativ orizontală pe toată cursa de lucru, demonstrând că forța de susținere rămâne esențial constantă atunci când conductele se îndoaie din cauza expansiunii și contracției termice.

Acest test de tip verifică constanța sarcinii, stabilitatea deplasării complete și fiabilitatea operațională a unităților cu arc constant. Toate unitățile de producție sunt supuse calibrării încărcăturii înainte de expediere, cu abaterea sarcinii controlată cu ±6% în conformitate cu ANSI/MSS-SP-58-2018 și NB/T47038-2013.

Aceste produse sunt aplicabile sistemelor de conducte industriale cu deplasare termică mare, inclusiv conducte principale de abur și alte conducte de înaltă temperatură și presiune.

Funcții și valoare de bază ale produsului

Conductele uzinelor chimice generează deplasări termice semnificative din cauza fluctuațiilor medii de temperatură. Sarcina de susținere a umeraselor obișnuite variază în funcție de deplasare, cauzând cu ușurință deformarea conductei, deteriorarea echipamentului conectat și chiar riscuri medii de scurgere.

Prin mecanismul de echilibrare a cuplului arcului, Chemical Plant Constant Spring Support oferă o forță de susținere constantă pe întreaga cursă a deplasării termice a conductei, eliminând complet stresul suplimentar cauzat de dilatarea și contracția termică a conductei și asigurând funcționarea stabilă pe termen lung a conductelor chimice.

Specificații tehnice ale produsului

Constant Spring Hanger Spec Table	Exemplu
Model / Seria	PH, LH, CA, CS, TH
Capacitate de încărcare (în funcțiune)	0,1 kN - 500 kN
Călătoria totală	50 mm, 100 mm, 200 mm, 400 mm
Călătorii reale	Până la 600 mm
Abaterea sarcinii (Toleranță)	±5% (Standard) / ±3% (Prec. înaltă)
Poziția de instalare	Orizontală / Verticală
Finisaj carcasa	Galvanizat la cald / epoxidic
Temp. de operare	-20°C până la +80°C (ambiant)
Material spirală arc	60Si2Mn / 50CrVA
Interval de reglare a sarcinii	±10% (ajustarea câmpului)

Avantaje exclusive de adaptare pentru scenarii chimice

Vizând caracteristicile fabricilor chimice de coroziune ridicată, funcționare continuă 24/7 și cerințe stricte de siguranță, produsul a fost optimizat special:

▶  Personalizare anticorozivă: adaptabil la mediile corozive ale fabricilor de produse chimice, cu soluții personalizate, inclusiv carcase din oțel inoxidabil, acoperire anticorozivă grea și placare rezistentă la acid-alcali

▶  Rezistență mare la oboseală: arcurile miezului sunt supuse a 10.000 de teste de oboseală pe cursă completă, potrivite pentru funcționarea neîntreruptă pe termen lung a instalației chimice

▶  Control precis al forței constante: abaterea sarcinii este strict controlată cu ±5%, eliminând scurgerile interfeței conductei și deteriorarea echipamentelor cauzate de concentrarea tensiunii

▶  Fără depanare la fața locului: pre-comprimat și calibrat înainte de livrare, ridicat și instalat direct pe șantier fără ajustare secundară, reducând timpul de nefuncționare a proiectului

Sistem de control al producției și calității (asigurarea profesionalismului)

Se efectuează teste interne complete pentru fiecare produs înainte de expediere

Înainte de expediere, fiecare produs trece printr-un proces complet de testare intern. Acest proces include inspecție dimensională și vizuală, PMI (Positive Material Identification), testare de duritate, testare nedistructivă MT/PT, acolo unde este cazul, testarea sarcinii arcului cu curbe sarcină-deplasare și măsurarea grosimii stratului de acoperire. Rapoartele de testare din fabrică (FTR) și Rapoartele de testare a materialelor (MTR) sunt furnizate.

Clarificare privind acreditarea terților

Testarea internă nu este aceeași cu testarea terță parte acreditată de ILAC. În cazul în care este necesară testarea de către terți sau testarea de laborator, aceasta poate fi furnizată ca un serviciu opțional separat.

Servicii opționale de inspecție terță parte (cotate separat)

1. Testarea materialelor

Acest serviciu acoperă analiza compoziției chimice, testarea la tracțiune, testarea impactului Charpy la temperatură joasă și testarea durității.

2. Sudați NDT

Metodele disponibile includ testarea particulelor magnetice (MT), testarea cu lichid penetrant (PT), testarea cu ultrasunete (UT) și testarea radiografică (RT).

3. Testarea performanței la sarcină cu arc

Sunt incluse curbele sarcină-deplasare.

4. Inspecție de protecție împotriva coroziunii galvanizare la cald / acoperire epoxidică

5. Testare asistată, supraveghere în fabrică și inspecție înainte de expediere (PSI)

Avantajele noastre distinctive

Comparat cu sistemul internațional de suport pentru conducte LISEGA

Precizia încărcării produselor noastre, standardele de testare și sistemele de documentare sunt comparate cu sistemul internațional de suport pentru țevi LISEGA.

Mai mult decât un furnizor intern standard

Spre deosebire de producătorii autohtoni standard care furnizează numai produsul în sine, furnizăm o curbă sarcină-deplasare cu fiecare unitate de arc. De asemenea, ajutăm la aranjarea de teste SGS terță parte și inspecții cu martori și sprijinim revizuirea documentelor de către inginerii PE/CPE pentru proiectele de peste mări.

Implementarea proiectului și asigurarea serviciilor (autoritate și credibilitate)

De peste 14 ani, Chemical Plant Constant Spring Support a fost implementat în rafinării, parcuri chimice fine și proiecte farmaceutice din China, Asia de Sud-Est, Europa și America de Sud, cu parteneriate repetate pe termen lung cu mai mulți contractori EPC:

▶  Toate produsele vin cu certificate complete de materiale și rapoarte de inspecție, în conformitate cu specificațiile de acceptare a siguranței proiectelor chimice

▶  Asistență pentru ciclul de viață complet: calculul sarcinii înainte de vânzare, îndrumări de instalare la fața locului și răspuns tehnic post-vânzare 24 de ore

▶  Baza de producție Jiangsu oferă canale logistice dedicate proiectelor chimice, permițând livrarea accelerată pentru comenzile urgente

Informații de cooperare

În cazul în care proiectul dumneavoastră chimic necesită suport personalizat cu arc constant al fabricii chimice sau necesită ajustări de proiectare pentru condiții speciale de lucru, cum ar fi temperaturi ridicate și coroziune puternică, vă rugăm să contactați direct echipa noastră tehnică. Vă vom oferi o soluție completă de selecție și o ofertă.
